隧道评定表.doc

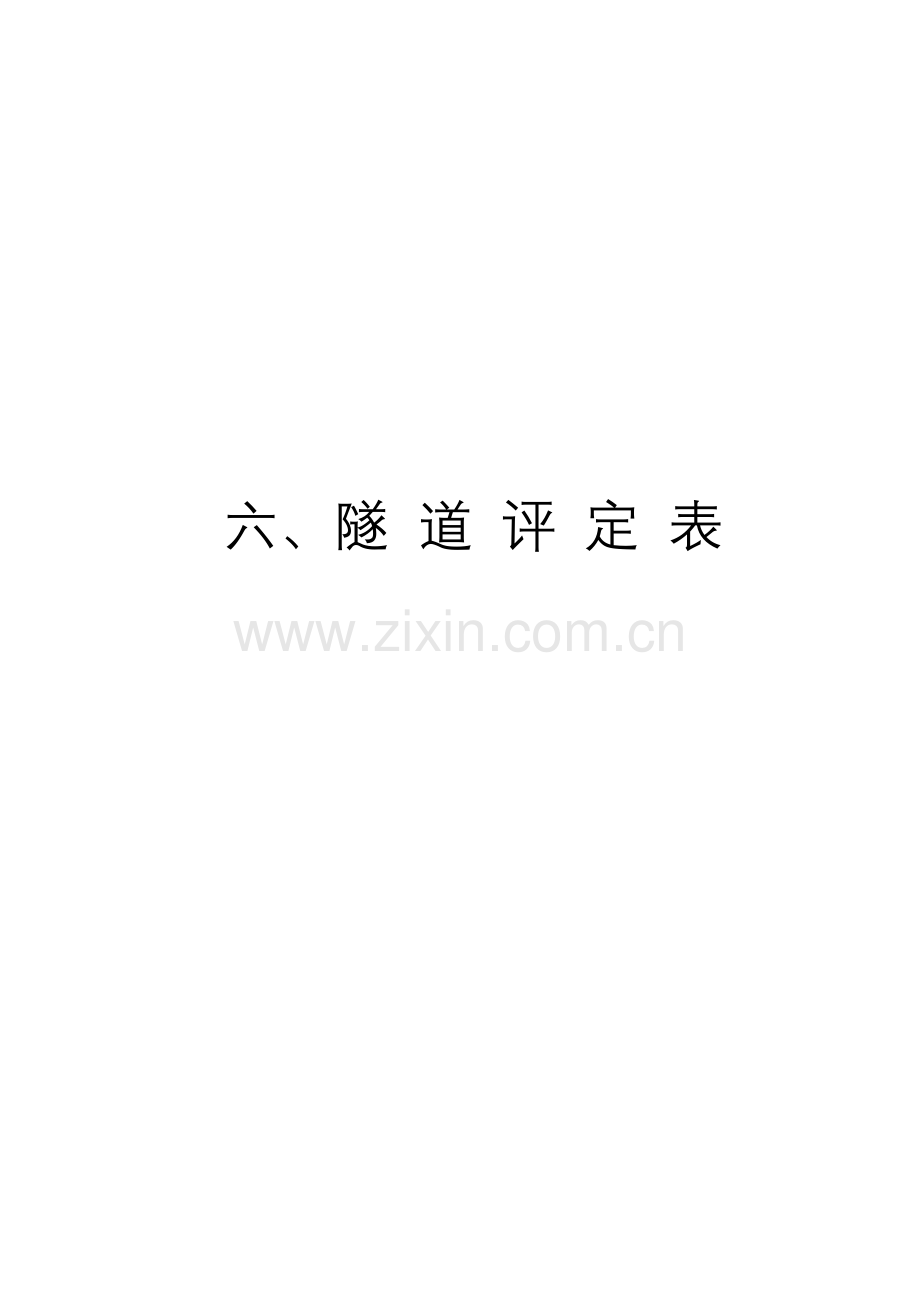

六、隧 道 评 定 表

595

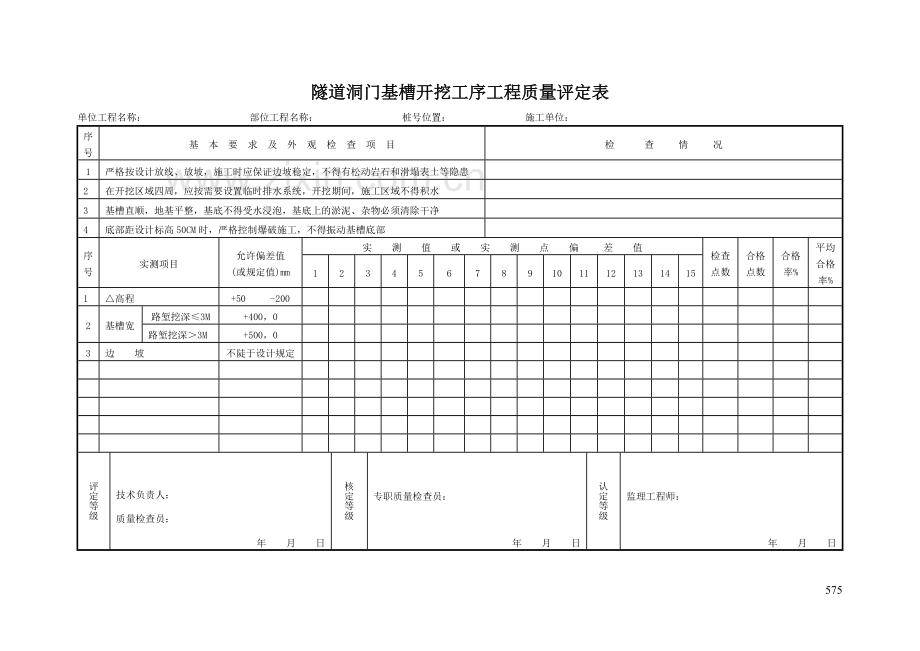

隧道洞门基槽开挖工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
严格按设计放线、放坡，施工时应保证边坡稳定，不得有松动岩石和滑塌表土等隐患

2
在开挖区域四周，应按需要设置临时排水系统，开挖期间，施工区域不得积水

3
基槽直顺，地基平整，基底不得受水浸泡，基底上的淤泥、杂物必须清除干净

4
底部距设计标高50CM时，严格控制爆破施工，不得振动基槽底部

序号
实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%
平均合格率%
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
△高程
+50 -200

2
基槽宽
路堑挖深≤3M
+400，0

路堑挖深＞3M
+500，0

3
边 坡
不陡于设计规定

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日

洞身开挖工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
必须先探明隧道的工程地质和水文地质情况，才可进行开挖

2
应严格控制欠挖，作好地质校核和描述

3
洞内无欠挖，无松石、悬石，无安全隐患

4
开挖轮廓要预留支撑、沉落量及变开形量，以防止出现净空不够的情况

5
严格施工测量控制，定期进行复核

序号
实 测 项 目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

1
拱
部
超
挖
宽
度
破碎岩、±(Ⅰ-Ⅱ类围岩)
平均100,最大150

中硬、软岩(Ⅲ-Ⅴ类围岩)
平均150,最大200

硬岩（Ⅵ类围岩）
平均100,最大200

2
每侧
+100，-0

全宽
+200，-0

3
边墙超探
平均100

4
仰拱隧底超挖
+0，-100

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道钢筋网安装工序工程质量评定表
单位工程名称： 　　　　　　　 部位工程名称：　　　　　　　　　　　　　　　 桩号位置：　　　　 施工单位：　　　　　　　　　
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
使用的钢筋应符合有关钢材要求的规定，使用前应清除锈蚀

2
钢筋网应与锚杆或其它固定装置连接牢固，宜采用焊接连接，网内无掉面

3
钢筋应随受喷面的起伏铺设，为确保除护层，可在岩面喷射一层砼后再铺设钢筋网

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
钢筋间距
±10

2
与岩石间隙
≤30 ≥20

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日

隧道衬砌混凝土工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
水泥砼的原材料配合比必须符合有标准规范的规定，强度必须符合设计要求，设计有特殊要求时，应作弹性模量和抗渗试验

2
支护和衬砌前应作好排水措施，确保支护和衬砌质量

3
支护和衬砌应与围岩结合牢固，回填密实，结构轮廓线条直顺美观

4
砼表面应平整密实，无蜂窝、麻面、露筋，环间无明显错台、无裂缝、无渗漏水、无饰面砼的表面应内实外光、色泽一致

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
△砼抗压强度
在合格标准内

2
△衬砌浮度
不小于设计

3
断面尺寸
宽
+30，-0

高
不小于设计

4
墙面平整度
无装饰
5

有装饰
8

5
环间错台
5

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道模板安装工序工程质量评定表

单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
架设拱、墙架和模板应连接牢固，严防走动，并能保证砼或构件各部位设计的形状、尺寸和相互位置的正确，没有变形和下沉

2
木模板表面应光滑平顺、接缝严密、不漏浆，挡头板按衬砌断面制作

3
金属模板搭接良好，在与混凝土接触面上涂以适当的脱模剂

4
拱架（包括模板）杯高应预留沉落量

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
相邻两板表面高低差
木模板
2

钢模板
2

2
表面平整度
3

3
垂直度
0.1%H，且不大于6

4
模内尺寸
+30，-8

5
轴线位移
10

6
模顶高程
+2，-5

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道总体工序工程质量评定表

单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
洞口的设道应根据设计要求，紧密结合地形，有效地挡拦山体

2
洞内、外排水系统必须边通，排水通畅

3
洞内外道路连接段线形美观，顺畅

4
隧道应做到拱部、边墙不滴水，不渗水，路面不冒水、不积水、排水设施不渗水

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
隧道宽度
车行道
±10

净总宽
不小于设计

2
隧道净高
不小于设计

3
轴线偏移
20

4
路线中心线与隧道中心线的衔接
20

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
锚杆工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位： 编号：S-
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
锚杆施工应在对开挖断面进行检查，并符合周边平顺整齐及允许偏差值的条件下施行

2
锚杆施工应根据规定的监控量测项目和要求布置测点，观测数据，分析确定支护时间和对原设计参数进行必要的调整

3
锚杆一般可用钢筋灌桨锚杆，药包锚杆，迈式锚杆，其材质、规整、胶结材料及位置，应符合设计和有关规定

4
锚杆的根数、直径、布置应符合设计要求，锚杆与岩面的倾角符合设计要求

5
不良地段，已经过加固处理，无漏锚，松动情况

序号
实 测 项 目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
△锚杆拔力
拔力平均值最小值≮设计值

2
孔眼深度
±50

3
孔距误差
±15

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
喷射混凝土工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
喷射砼在施工前，根据所使用的原材料和速凝剂进行试配和现场试验工作，使用时，准确计量，速凝剂应有出厂合格证和质保证明

2
喷射砼应满足设计和规范要求

3
当喷射部位有水时应采取引水措施和可靠的特殊喷射措施

4
喷射砼表面基本平整，无超标凹凸情况，无锚杆和钢筋外露情况

序号
实 测 项 目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
砼强度
在合格标准内

2
喷层厚度
平均厚度≥设计厚度；检查点的60% ≥ 设计厚度，最小厚度≥0.5设计厚度，且≥60

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道洞门基槽开挖工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
严格按设计放线、放坡，施工时应保证边坡稳定，不得有松动岩石和滑塌表土等隐患

2
在开挖区域四周，应按需要设置临时排水系统，开挖期间，施工区域不得积水

3
基槽直顺，地基平整，基底不得受水浸泡，基底上的淤泥、杂物必须清除干净

4
底部距设计标高50CM时，严格控制爆破施工，不得振动基槽底部

序号
实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
△高程
+50 -200

2
基槽宽
路堑挖深≤3M
+400，0

路堑挖深＞3M
+500，0

3
边 坡
不陡于设计规定

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
洞身开挖工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
必须先探明隧道的工程地质和水文地质情况，才可进行开挖

2
应严格控制欠挖，作好地质校核和描述

3
洞内无欠挖，无松石、悬石，无安全隐患

4
开挖轮廓要预留支撑、沉落量及变开形量，以防止出现净空不够的情况

5
严格施工测量控制，定期进行复核

序号
实 测 项 目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
拱
部
超
挖
宽
度
破碎岩、±(Ⅰ-Ⅱ类围岩)
平均100,最大150

中硬、软岩(Ⅲ-Ⅴ类围岩)
平均150,最大200

硬岩（Ⅵ类围岩）
平均100,最大200

2
每侧
+100，-0

全宽
+200，-0

3
边墙超探
平均100

4
仰拱隧底超挖
+0，-100

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道衬砌混凝土工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
水泥砼的原材料配合比必须符合有标准规范的规定，强度必须符合设计要求，设计有特殊要求时，应作弹性模量和抗渗试验

2
支护和衬砌前应作好排水措施，确保支护和衬砌质量

3
支护和衬砌应与围岩结合牢固，回填密实，结构轮廓线条直顺美观

4
砼表面应平整密实，无蜂窝、麻面、露筋，环间无明显错台、无裂缝、无渗漏水、无饰面砼的表面应内实外光、色泽一致

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
△砼抗压强度
在合格标准内

2
△衬砌浮度
不小于设计

3
断面尺寸
宽
+30，-0

高
不小于设计

4
墙面平整度
无装饰
5

有装饰
8

5
环间错台
5

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道模板安装工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
架设拱、墙架和模板应连接牢固，严防走动，并能保证砼或构件各部位设计的形状、尺寸和相互位置的正确，没有变形和下沉

2
木模板表面应光滑平顺、接缝严密、不漏浆，挡头板按衬砌断面制作

3
金属模板搭接良好，在与混凝土接触面上涂以适当的脱模剂

4
拱架（包括模板）杯高应预留沉落量

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
相邻两板表面高低差
木模板
2

钢模板
2

2
表面平整度
3

3
垂直度
0.1%H，且不大于6

4
模内尺寸
+30，-8

5
轴线位移
10

6
模顶高程
+2，-5

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
隧道总体工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序
号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
洞口的设道应根据设计要求，紧密结合地形，有效地挡拦山体

2
洞内、外排水系统必须边通，排水通畅

3
洞内外道路连接段线形美观，顺畅

4
隧道应做到拱部、边墙不滴水，不渗水，路面不冒水、不积水、排水设施不渗水

实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
隧道宽度
车行道
±10

净总宽
不小于设计

2
隧道净高
不小于设计

3
轴线偏移
20

4
路线中心线与隧道中心线的衔接
20

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
浆砌挡土墙、护坡工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序号
基 本 要 求 及 外 观 检 查 项 目
检 查 情 况
1
砌底砂浆必须嵌填饱满、密实。灰缝应整齐均匀。缝宽符合要求，勾缝不得有空鼓、脱落。

2
砌体分层砌筑必须错缝，相交处咬扣必须紧密。

3
沉降缝必须顺直贯通。泄水孔，反滤层，防水设施应符合设计规范要求。

序
号
实测项目
允许偏差值
(或规定值)mm
实 测 值 或 实 测 点 偏 差 值
检查
点数
合格点数
合格率%

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
砂浆强度
平均值不小于设计

2
断面尺寸
不小于设计规定

3
挡土墙基底高程
土方 ±30

石方 ±50

4
挡土墙顶面高程
料石、砌块
±10

块石、护坡
±15

5
挡土墙轴线位移
料石、砌块
10

块石、护坡
15

6
挡土墙墙面垂直度
料石、砌块
且≤20

块石、护坡
且≤30

7
平整度
料石、砌块
20

块石、护坡
10

8
墙面坡度
不陡于设计规定

9
水平缝垂直
料石、砌块挡土墙10mm

评定等级
技术负责人：

质量检查员：

年 月 日
核定等级
专职质量检查员：

年 月 日
认定等级
监理工程师：

年 月 日
混凝土挡土墙工序工程质量评定表
单位工程名称： 部位工程名称： 桩号位置： 施工单位：
序号
基 本 要
