鄂尔多斯双欣电厂有限公司2×135MW电厂工程2-Ⅳ标段
工业废水处理站工程
防腐工程施工方案
一、工程概况
本工程为鄂尔多斯双欣电厂有限公司2×135MW电厂工程2-Ⅳ标段：工业废水处理站工程。位于鄂尔多斯市鄂托克施棋盘井镇高载能工业园区内，毗邻鄂尔多斯电力冶金有限公司（4×330MW）工程的西面。设计采用耐酸碱性能和性能优良的花岗岩做防腐面层，隔离层采用环氧玻璃钢，结合层采用环氧砂浆砌筑，环氧胶泥勾缝。
二、编制依据
1、中南电力设计院施工图号 F426S-T0706
2、国家标准防腐蚀图集 98J133（二）
《建筑防腐蚀工程施工及验收规范》 GB50212-2002
《建筑防腐蚀工程质量检验评定标准》 GB50224-95
《建筑防腐蚀材料设计与施工手册》
三、施工顺序：
（1） 环氧玻璃钢隔离层铺设。
（2） 结合层环氧砂浆拌制石板铺砌。
（3） 环氧胶泥勾缝。
（4） 养护处理。
四、施工技术要点：

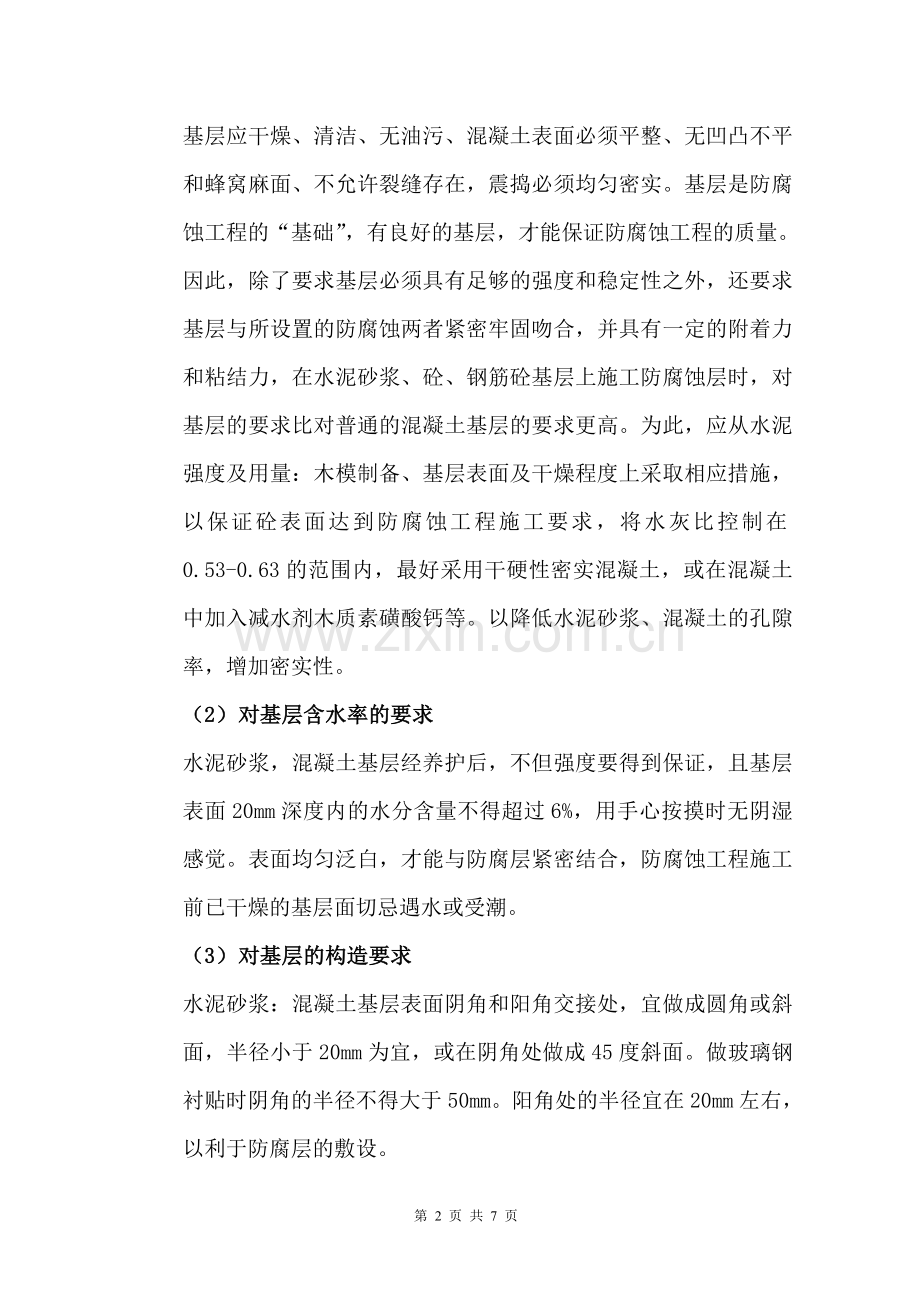

（1） 基层要求：
基层应干燥、清洁、无油污、混凝土表面必须平整、无凹凸不平和蜂窝麻面、不允许裂缝存在，震捣必须均匀密实。基层是防腐蚀工程的“基础”，有良好的基层，才能保证防腐蚀工程的质量。因此，除了要求基层必须具有足够的强度和稳定性之外，还要求基层与所设置的防腐蚀两者紧密牢固吻合，并具有一定的附着力和粘结力，在水泥砂浆、砼、钢筋砼基层上施工防腐蚀层时，对基层的要求比对普通的混凝土基层的要求更高。为此，应从水泥强度及用量：木模制备、基层表面及干燥程度上采取相应措施，以保证砼表面达到防腐蚀工程施工要求，将水灰比控制在0.53-0.63的范围内，最好采用干硬性密实混凝土，或在混凝土中加入减水剂木质素磺酸钙等。以降低水泥砂浆、混凝土的孔隙率，增加密实性。
（2） 对基层含水率的要求
水泥砂浆，混凝土基层经养护后，不但强度要得到保证，且基层表面20mm深度内的水分含量不得超过6%，用手心按摸时无阴湿感觉。表面均匀泛白，才能与防腐层紧密结合，防腐蚀工程施工前已干燥的基层面切忌遇水或受潮。
（3） 对基层的构造要求
水泥砂浆：混凝土基层表面阴角和阳角交接处，宜做成圆角或斜面，半径小于20mm为宜，或在阴角处做成45度斜面。做玻璃钢衬贴时阴角的半径不得大于50mm。阳角处的半径宜在20mm左右，以利于防腐层的敷设。
（4） 表面处理：
混凝土基层如有凹凸不平或局部蜂窝麻面，可用1：2水泥砂浆修补平整，所补砂浆仍需充分硬化，干燥后再进行防腐层的施工。在施工防腐层之前，要用钢丝刷清刷基层表面，除去浮灰、尘土，使表面粗糙平整，以增添基层与防腐层间的物理粘结力。用软帚、漆刷认真除去残余粉尘。平整度用2m直尺检查，空隙率应小于5mm。
（5） 环氧玻璃钢隔离层施工：
玻纤布敷设涂刷树脂料
刷环氧底料
腻子修补
施工顺序：混凝土表面检查 基层处理 环氧稀胶料打底
施工方法：原材料经抽样检测合格后，方可进行施工。
玻璃钢施工采用手糊法，可用间断法和连继法施工。在干燥整洁的砼表面涂刷一道环氧打底稀胶料，涂刷必须薄而均匀，毛滚须用力来回交叉滚涂，不得漏涂和产生流坠，使胶涂料充用渗入到砼、砂浆层内，自然养护不少于12小时，待第一次打底料固化干硬后，手摸不粘手；将基层表面凹陷不平处用环氧腻子刮补平整，随即进行第二次打底料的涂刷，二次打底料的用料要求及养护均与第一次打底料相同。固化充分后方能进行下道工序。玻璃钢衬贴前，应按工程实际形状，量体裁布（毡），裁剪玻璃布（毡）应在干净清洁的场地上进行，按量得的尺寸规格裁剪。并考虑布与布上下搭接的要求，每段布（毡）要放长100mm，裁好的布（毡）按施工先后顺序卷在硬纸筒上。每铺贴一次均应仔细检查衬布质量，如发现有毛刺，突起或气泡等，应用手提砂轮，漆刀、砂布等工具清除。再用衬布料或腻子修整。布与布的长边接缝不可采用平接。并将下一层布错位压缝，错位搭接长度≮30mm，阴阳角、地漏、接管孔等处应增加一至二层玻璃布加强。衬布工序全部结束后，自然养护24小时，待衬布层基本固化，用漆刷蘸上面层料，均匀涂刷一道环氧面漆，甩上石英砂，铺设一层验收一层，共应铺贴层。
（6） 花岗岩的铺设：
施工方法：花岗岩检测合格后进行铺设。
花岗岩铺砌前应试排，采用座浆法施工铺砌顺序由低往高，先地沟后地面再砌踢脚墙裙。平面铺砌石板时不宜出现十字通缝，立面砌筑石板时应控制高度，待下部胶泥固化后再继续施工或采用相应措施，铺切平立面间交角时，阴角处立面石板应压住平面石板，阳角处的立面和平面石板应互相交错，不宜出现重叠缝。铺砌时应控制标高，坡度平整并随时控制相邻石板的表面高差及灰缝偏差。铺砌勾缝石板时，予留8-10mm宽，20mm深的缝口，嵌填环氧胶泥。
环氧砂浆配合比、重量比（kg）固化剂、丙酮根据温差适当调整：
环氧树脂（E-44） 固化剂（T31） 丙酮 石英砂 石英粉
100 12.5-13.5 0-10 100-150 75-125
环氧树脂 牌号E-44 环氧值mol/100g 0.41-0.47
玻璃纤维布 0.2 中碱 石英粉 120目

主要施工材料及工机具
材料名称
规格型号
材料名称
规格型号
环氧树脂
E-44A
厚0.1～0.3且≯0.5mm
玻璃纤维布
无碱
丙酮
工业用
石英砂、石英粉
7号砂、120目
T31固化剂

环氧胶泥
市场品
硅酸钾
比重1.41-1.45
模数2.6-2.9
轴流风机
市购
强力式搅拌机
250型
耐酸花岗岩石板
自产
石材切割机
市场
零星工具
市购
计量磅
市场

浙江省洞头石材公司棋盘井双欣电厂项目组织机构
项目部经理：赵洪国

后勤服务组
材料供运组
计划经营组
安全质量组
施工技术组

人员安排：
管理人员：项目经理一名，施工员一名，技术人员一名，材料员一名，安全员一名，质检员一名，技工八员。
工期计划：
10月13日-10月18日
1#池玻璃钢五天；
10月18日-11月7日交工验收。
五、质量保证：
1、 严格按设计图纸（变更通知）和甲方要求以及国家防腐蚀规范组织施工，建立完整质量保证体系和各项管理制度，搞好技术交底和三检工作。在整个施工过程中，严格遵守“三体一位”即质量、环境、职业健康安全管理认证体系的标准精心组织施工，一次验收合格，确保工程质量达到国家施工验收规范的标准。
2、 在施工过程中，必须经自检、互检合格并经甲方签证后方可进行下部施工。严格按施工程序进行施工，严格履行隐蔽工程签证手续。
3、 所使用的胶泥、砂浆等粘结材料，应严格按配合比计量。
4、 材料进场必须具备产品合格证、产品检测证书等，进场后还须抽样送达有关权威部门化验签定合格后，方可使用。
5、 应用无隐裂、夹层、风化现象的优质花岗岩，花岗岩的化学成份和物理性能的指标要符合防腐要求，经化验不符合要求的石材坚决不用。
6、 花岗岩为机械加工，石板四角平整，不得有缺角，掉边现象。
7、 保证地面按照设计的坡度比例向四周地沟排水，最终汇集至集水坑。
8、 冬季施工：为保证防腐工程质量，如需在冬季施工必须采用保温措施，以保证施工质量。
六、安全措施：
1、 教育进场工人，遵守甲方施工现场的各项规章制度，不得进行与施工无关的场所，不乱动、乱拉电源线，施工用电需征得甲方同意方可使用。
2、 在施工现场设立明显的安全标记。
3、 施工现场用彩条布隔离，做到施工工地与外部不发生冲突。
4、 施工现场所有材料应码放整齐，有毒材料必须有明显的标记，专人看管。
5、 要了解各种原材料性能及其化学所应机理的知识，了解发生事故的可能性及处置方法。对施工操作人员要事先进行防腐安全教育，经考核合格后，方准参加施工。
6、 参加有害有毒物料施工的人员要配备必要的劳动保护用品，如乳胶手套、滤毒口罩、防护眼镜、防毒面具等。
7、 施工现场要保证良好的通风，电气设备的开关和传动装置应尽量采用低压防爆型。当采用220伏电源时，一定要接好地线，启用前电工检查，防止触电。
七、技术经济指标
1、工期：十一月七日验收
2、质量目标：优良工程
3、安全指标：不发生重大伤亡事故，安全事故频率控制在3‰以内。
4、文明施工目标：现场达标，争创安全文明工地。
