电工答案2.doc

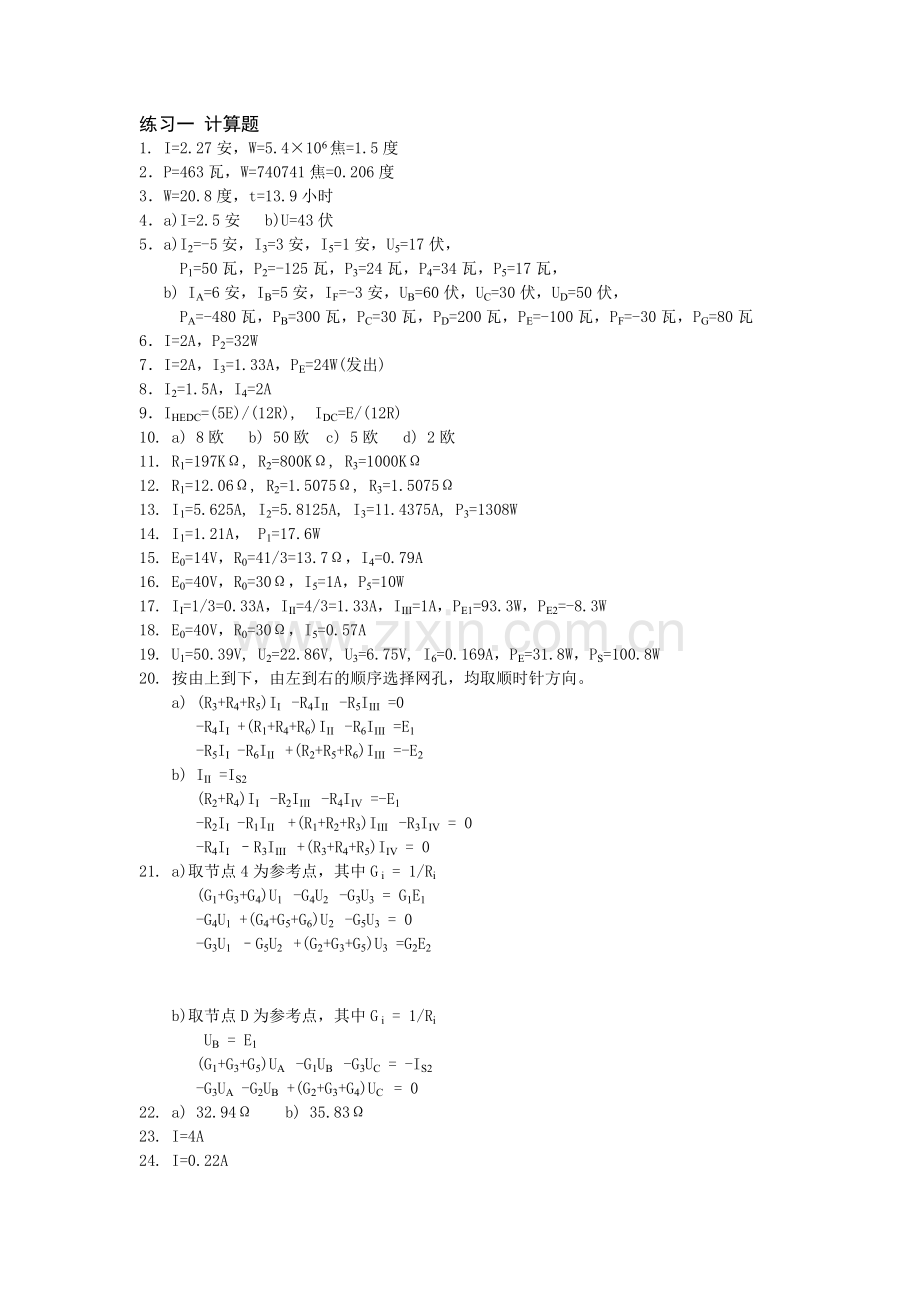

练习一 计算题
1. I=2.27安，W=5.4×106焦=1.5度
2．P=463瓦，W=740741焦=0.206度
3．W=20.8度，t=13.9小时
4．a)I=2.5安 b)U=43伏
5．a)I2=-5安，I3=3安，I5=1安，U5=17伏，
P1=50瓦，P2=-125瓦，P3=24瓦，P4=34瓦，P5=17瓦，
b) IA=6安，IB=5安，IF=-3安，UB=60伏，UC=30伏，UD=50伏，
PA=-480瓦，PB=300瓦，PC=30瓦，PD=200瓦，PE=-100瓦，PF=-30瓦，PG=80瓦
6．I=2A，P2=32W
7．I=2A，I3=1.33A，PE=24W(发出)
8．I2=1.5A，I4=2A
9．IHEDC=(5E)/(12R), IDC=E/(12R)
10. a) 8欧 b) 50欧 c) 5欧 d) 2欧
11. R1=197KΩ, R2=800KΩ, R3=1000KΩ
12. R1=12.06Ω, R2=1.5075Ω, R3=1.5075Ω
13. I1=5.625A, I2=5.8125A, I3=11.4375A, P3=1308W
14. I1=1.21A， P1=17.6W
15. E0=14V，R0=41/3=13.7Ω，I4=0.79A
16. E0=40V，R0=30Ω，I5=1A，P5=10W
17. II=1/3=0.33A，III=4/3=1.33A，IIII=1A，PE1=93.3W，PE2=-8.3W
18. E0=40V，R0=30Ω，I5=0.57A
19. U1=50.39V, U2=22.86V, U3=6.75V, I6=0.169A，PE=31.8W，PS=100.8W
20. 按由上到下，由左到右的顺序选择网孔，均取顺时针方向。
a) (R3+R4+R5)II -R4III -R5IIII =0
-R4II +(R1+R4+R6)III -R6IIII =E1
-R5II -R6III +(R2+R5+R6)IIII =-E2
b) III =IS2
(R2+R4)II -R2IIII -R4IIV =-E1
-R2II -R1III +(R1+R2+R3)IIII -R3IIV = 0
-R4II –R3IIII +(R3+R4+R5)IIV = 0
21. a)取节点4为参考点，其中G i = 1/Ri
(G1+G3+G4)U1 -G4U2 -G3U3 = G1E1
-G4U1 +(G4+G5+G6)U2 -G5U3 = 0
-G3U1 –G5U2 +(G2+G3+G5)U3 =G2E2

b)取节点D为参考点，其中G i = 1/Ri
UB = E1
(G1+G3+G5)UA -G1UB -G3UC = -IS2
-G3UA -G2UB +(G2+G3+G4)UC = 0
22. a) 32.94Ω b) 35.83Ω
23. I=4A
24. I=0.22A
25. I=0.6A
26. i =1.5A，P=15W

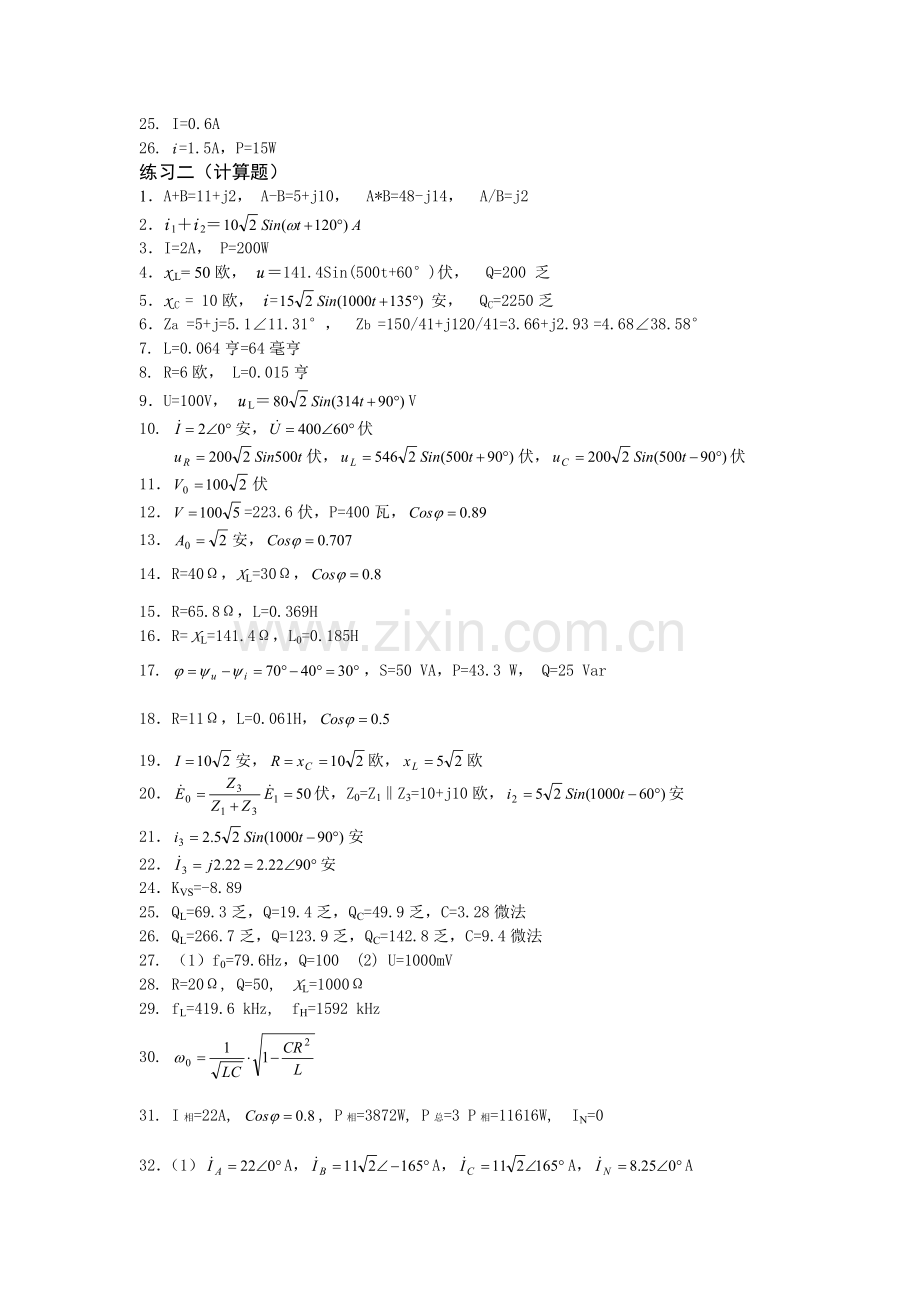

练习二（计算题）
1．A+B=11+j2， A-B=5+j10， A*B=48-j14， A/B=j2
2．i1＋i2＝
3．I=2A， P=200W
4．xL= 50欧， u＝141.4Sin(500t+60°)伏， Q=200 乏
5．xC = 10欧， i=安， QC=2250乏
6．Za =5+j=5.1∠11.31°， Zb =150/41+j120/41=3.66+j2.93 =4.68∠38.58°
7. L=0.064亨=64毫亨
8. R=6欧， L=0.015亨
9．U=100V， uL＝V
10. 安，伏
伏，伏，伏
11．伏
12．=223.6伏，P=400瓦，
13．安，
14．R=40Ω，XL=30Ω，
15．R=65.8Ω，L=0.369H
16．R= XL=141.4Ω，L0=0.185H
17. ，S=50 VA，P=43.3 W， Q=25 Var
18．R=11Ω，L=0.061H，
19．安，欧，欧
20．伏，Z0=Z1‖Z3=10+j10欧，安
21．安
22．安
24．KVS=-8.89
25. QL=69.3乏，Q=19.4乏，QC=49.9乏，C=3.28微法
26. QL=266.7乏，Q=123.9乏，QC=142.8乏，C=9.4微法
27. （1）f0=79.6Hz，Q=100 (2) U=1000mV
28. R=20Ω, Q=50, XL=1000Ω
29. fL=419.6 kHz, fH=1592 kHz
30.
31. I相=22A, , P相=3872W, P总=3 P相=11616W, IN=0
32．（1）A，A，A，A
（2）V，A，A，A
练习三 （计算题）
1.
2．
3．mA
mV
P=mW
4．V , P=P0+P1+P3+P5=270mW
5．V
6．mA
7．τ=4S, Uc(0+)=199.5V A
8．τ=0.2S, mA, V, W=0.04J
9．τ=1S, V, A
10. τ=0.004S, V, A a
11. τ=0.002S, V, A
12. τ=1S, V
练习四 （计算题）
2．a) D1止，ID=0，UAB=12伏； b) D1通，ID=1.77毫安，UAB=6.7伏；
c) D1通，D2止，ID=5.77豪安，UAB=5.3伏；d) D1止，D2通，ID=0，UAB=0.7伏；

3．b) 与门电路 c) 或门电路
VA V B D1 D2 V O VA V B D1 D2 V O
0V 0V 通 通 0V 0V 0V 通 通 0V
0V 5V 通 止 0V 0V 5V 止 通 5V
5V 0V 止 通 0V 5V 0V 通 止 5V
5V 5V 通 通 5V 5V 5V 通 通 5V
4．若Ui＜-2V, 则D1止，D2通，Uo=-2V；若Ui＞3V, 则D1通，D2止，Uo=3V；
若-2V＜Ui＜3V, 则D1止，D2止，Uo=Ui。
当Ui=-3V时, D1止，D2通，Uo=-2V，IR=-0.5mA；
当Ui=+5V时, D1通，D2止，Uo=3V，IR=1mA。
5．(1) 当Ui＜0时, D1止，Uo1=0；当Ui＞0时, D1通，Uo1=Ui。
(2) 当Ui＜0时, D2通，Uo2=Ui；当Ui＞0时, D2止，Uo2=0。
(3) 当Ui＜0时, D3止，Uo3=Ui；当Ui＞0时, D3通，Uo3=0。
(4) 当Ui＜0时, D4通，Uo4=0；当Ui＞0时, D4止，Uo4=Ui。
6．(a) 当Ui＜5V时, D止，Uo1=Ui；当Ui＞5V时, D通，Uo1=5V。
(b) 当Ui＜5V时, D止，Uo2=5V；当Ui＞5V时, D通，Uo2=Ui。
7．DZ反向击穿，VL=VZ=9伏，IR=15mA，IL=9mA，IZ=6mA
8．R=0.6 kΩ
9．A）NPN型，①基极，②发射极，③集电极
B）PNP型，①集电极，②基极，③发射极
10. IBS=0.1mA，IB=0.065mA，T放大，IC=3.9mA，UCE=4.2V
11. 当Va=0V时，IB=0，T截止，IC=0，VCE=5V；
当Va=5V时，IB=0.43mA，IBS=0.05mA，T饱和，IC=2.5mA，VCE=0。
12. IBS=0.06mA，IB=0.039mA，T放大，IC=1.56mA，UCE=4.2V
13．IBS=0.0625mA；D1通，D2止，IB=0，T止，IC=0，UO=5V 。
14．D通，T通；IB=0.15mA IBS=0.0625mA，T饱和，IC=2.5mA，UO=0V
15．当ui＜0.7伏时，T截止，uO=5V；
当0.7V＜ui＜1.2伏时，T放大，uO=12-14Sin(500t)V；
当ui＞1.2伏时，T饱和，uO=0V。

16．当ui＜0.5伏时，T截止，uO=5V；
当0.5V＜ui＜1.5伏时，T放大，uO=7.5-5 ui ；
当ui＞1.5伏时，T饱和，uO=0V。
17．IBS=0.04175mA， IB=0.0178mA，T放大，IC=0.712mA，UCE=3.576V
18．当ui＜0.5伏时，T截止，uO=0V；
当ui＞0.5V伏时，T放大，uO=51( ui -0.5)/56≈ui -0.5V；
19．T1放大，IE1=0.001mA，IB2=IC1=≈0.001mA，IBS2=0.067mA，T2放大，IC2=0.05mA，UCE=4.85V
20．UG=4V，VGS=-0.8V，ID=0.64mA, VO=10.4V
练习六
一．判断

1
2
3
4
5
6
7
8
9
10
1～10
错
错
错
错
错
错
对
错
错
对*
11～15
对
对
错
对
错

*指输出电压的绝对值

二．选择

1
2
3
4
5
6
7
8
9
10
1～10
B
B
C
B
C
C
C
B
B
B
11～15
C
C
A
B
C

三．（计算题）
1．UO1=2V, UO2=1V, UO3=-1V, UO4=-1V, UO5=-2V, UO6=0V, UO7=0V, UO8=0V
2．UO1=0V, UO2=1V, UO3=-10V, UO4=-10V, UO5=-10V, UO6=-10V, UO7=+10V 或 –10V, UO8=10V
3． 伏，伏
伏，伏，
伏，伏，
5．UO1=4V, UO2=10V, UO3=-10V
6．（1）当Ui>0时，UO=Ui ；当Ui <0时，UO=-Ui (3)理想全波整流
7.（1）保护二极管不导通时
当Ui>0时，输入电流流通路径为Ui→R1→R2→UO→运放 → -E →地；
当Ui<0时，输入电流流通路径为 +E→运放→UO→R2→R1→Ui→地；
(2)运放线性工作时，。当Ui=1伏时，UO=-1伏（运放线性）；
当Ui=2伏时，UO=-2伏（运放线性）；当Ui=3伏时，UO=-2伏（运放饱和）；
9．（2）30毫秒 （3）运放同相输入端接基准电压UR=-1伏
10. R1=100欧，R2=2600.8欧
11．VRL=-1.5V, VRH=4.5V
12．, 其中 ；带阻滤波器。
13．(1)图6.3.4a 其中 R=10.6KΩ, R1=28.3KΩ，R2=84.8KΩ (2) 4.2
14．T=15mS(或15ln3 mS)
15．N=90，M=110, L=99

练习八
一．判断

1
2
3
4
5
6
7
8
9
10
1～10
对
错
错
对
错
错
错
错
对
对
11～15
错
错
对
错
对

二．选择

1
2
3
4
5
6
7
8
9
10
1～10
B
C
C
C
B
A
C
C*
C
A
*电路为图8.3.3b，R2=1KΩ
三．（计算题）
1．（1）T2应使用PNP管 （2） POM=9W （3） PTM=1.8W (4) AV=11
2. AV=20
3. (1) AV=11 (2) -11.7V ≤UO≤ +11V
4. (1) 应该用常开触点控制电灯回路。 (2)使灯亮 ViH>3.2V； 使灯灭 ViHL<2.1V。
5．1001 正转；0110 反转；0000，0001，0010，0100，0101，1000，1010 停止；其它禁用
6．IBS2≥8mA，可取R2=1KΩ，R1=500Ω
7．用一个NPN三极管驱动，其集电极接继电器线圈下端，发射极接微处理器输出端，基极经电阻R接+5V电源,可取R=8.2KΩ。
8.
10. (1) UO=100V，PO=1000W (2) P+E=2000W (3) ILmax=11.7A

练习九
一．判断

1
2
3
4
5
6
7
8
9
10
1～10
错
错
错
对
错
对
对
对
错
错
11～15
对
对
对
错
错

二．选择

1
2
3
4
5
6
7
8
9
10
1～10
B
B
C
B
C
A
C
B
A
B
11～15
B
A
C
B
C

三．（计算题）
1．（1）按锯齿波（C线性放电）UOmax=12.74V，UOmin=6.49V, UOp=9.4V
(2) 按RC放电（放电时间取为T=20mS）UOmin=4.6V (按C线性放电UOmin=0V)
2．157Ω≤R≤171Ω，取R=165Ω，PRmax=388mW
3. (1) 3.75V ～ 7.5V (2) 1V (3) 不能正常启动 (4) IOM=1A
5．（1）采用图9.4.6b电路 (2) P7812M=0.9W, P7912M=0.3W, P7805M=1.4W
(3) 采用图9.3.4a倍压整流电路, 其中电容选用47μF/63V, 用7824稳压。
6．5V ～ 15V
7．（1）N2=6，N1=100；U02=12.5V (2) UD2R=31V, UD3R=43.5V (3) 提高响应速度。
