井巷工程验收管理规定

1 总 则
1.1 为了加强矿山井巷工程施工质量管理，统一矿山井巷工程施工质量验收标准，保证工程质量，制定本规范。
1.2本规范适用于井巷工
2.2 井颈 程施工质量的验收。
1.3 本规范依据现行国家有关工程质量的法律、法规、管理标准和有关技术标准编制。
1. 4 煤矿井巷工程施工质量的验收除应执行本规范外，还应符合国家现行有关标准的规定。
2 术 语
2. 1 井筒
泛指立井和斜井（含暗井）。立井井筒由井颈、井身、壁座和井窝组成，斜井由井口、井身和连接处组成。
2.2井颈
立井井口以下井壁加厚、加强的一段井筒。
2.3 井身
立井井颈以下到井底车场或箕斗装载硐室底板水平的一段井筒。
2.4 井窝(井底水窝)
立井井身以下的一段井筒。
2.5 主要巷道
主要巷道指平硐、有提升运输的斜井和斜巷，井底车场巷道，机电硐室，主要运输大巷，总回风巷道等使用功能重要，服务年限较长的巷道。
2.6 一般巷道
一般巷道指除上述主要巷道以外的，使用功能一般，服务年限不长的巷道和其他硐室，如采区顺槽和回风巷道、人行道等。

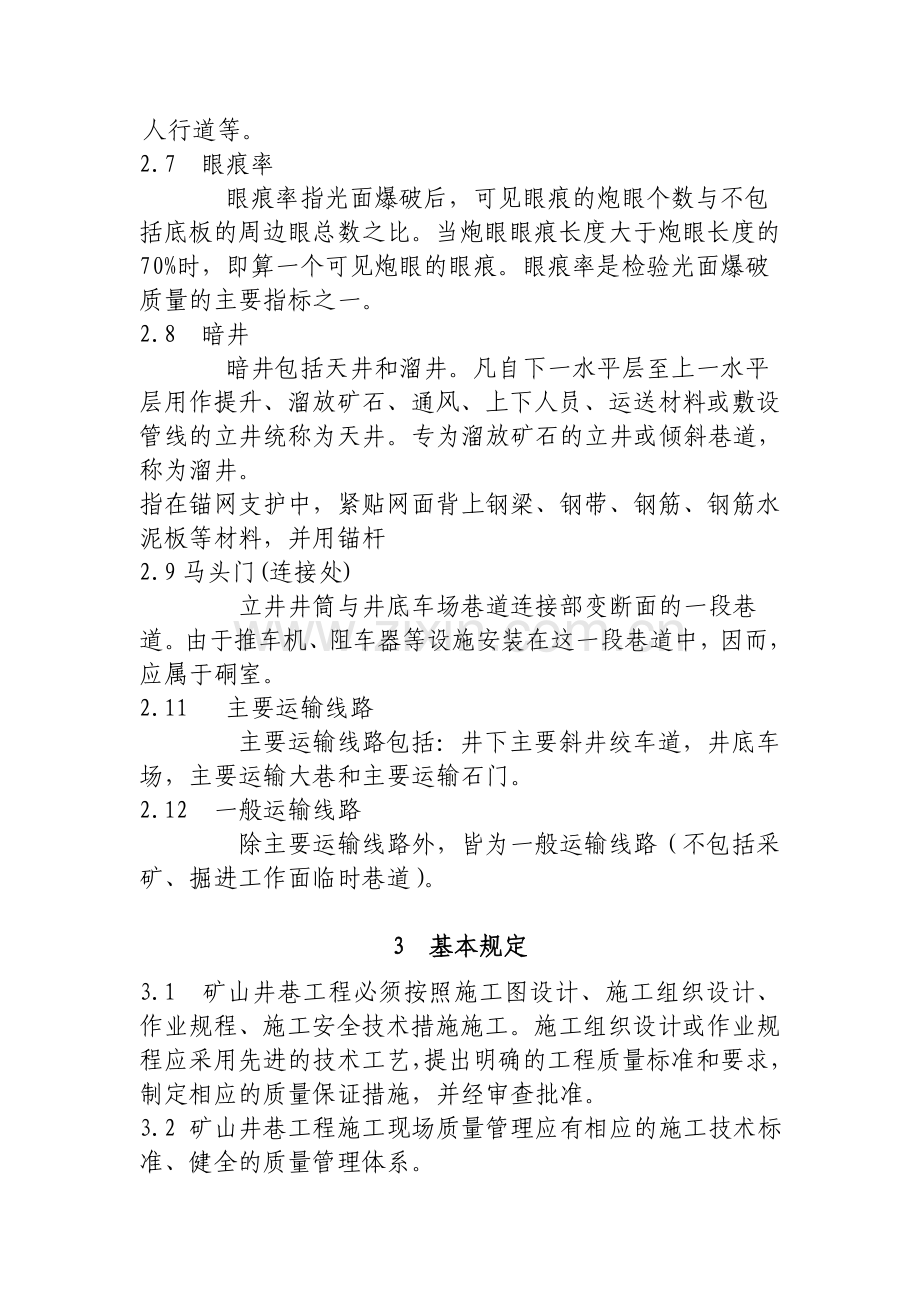

2.7 眼痕率
眼痕率指光面爆破后，可见眼痕的炮眼个数与不包括底板的周边眼总数之比。当炮眼眼痕长度大于炮眼长度的70%时，即算一个可见炮眼的眼痕。眼痕率是检验光面爆破质量的主要指标之一。
2.8 暗井
暗井包括天井和溜井。凡自下一水平层至上一水平层用作提升、溜放矿石、通风、上下人员、运送材料或敷设管线的立井统称为天井。专为溜放矿石的立井或倾斜巷道，称为溜井。
指在锚网支护中，紧贴网面背上钢梁、钢带、钢筋、钢筋水泥板等材料，并用锚杆
2.9马头门(连接处)
立井井筒与井底车场巷道连接部变断面的一段巷道。由于推车机、阻车器等设施安装在这一段巷道中，因而，应属于硐室。
2.11 主要运输线路
主要运输线路包括：井下主要斜井绞车道，井底车场，主要运输大巷和主要运输石门。
2.12 一般运输线路
除主要运输线路外，皆为一般运输线路（不包括采矿、掘进工作面临时巷道）。

3 基本规定
3.1 矿山井巷工程必须按照施工图设计、施工组织设计、作业规程、施工安全技术措施施工。施工组织设计或作业规程应采用先进的技术工艺，提出明确的工程质量标准和要求，制定相应的质量保证措施，并经审查批准。
3.2 矿山井巷工程施工现场质量管理应有相应的施工技术标准、健全的质量管理体系。
3.3 煤矿井巷工程质量应按下列要求进行验收：
一、井巷工程质量应符合本规范的规定。
二、井巷工程应符合工程设计文件的要求。
三、参加质量验收的人员为公司工程质量验收小组成员。
四、工程质量的验收均应在施工单位自行检查评定的基础上进行。
五、隐蔽工程在隐蔽前应由施工单位通知生产运营部进行验收，并应形成验收文件。
六对涉及井巷工程安全和使用功能的重要分部工程应进行抽样检测。
七、承担见证取样检测及有关井巷工程安全检测的单位应具有相应资质。
八、工程的观感质量应由验收人员通过现场检查，并应共同确认。
4 矿山井巷工程质量验收程序和组织
4.1.1 矿山井巷工程质量验收应按本规范附录A表A.1的规定选点进行验收。
4.1.2 施工单位应对每一循环的每道工序的分项工程质量进行自检，并做好施工自检记录。
4.1.3 每月10日由生产运营部组织相关单位进行验收。
4.1.4 验收工程分别由测量人员和统计人员分别进行现场记录。
4.1.5 验收工程结束后由测量人员和统计人员于三日内核实、汇总数据，并将当月验收记录整理保分管领导审核。
4.2.1 采场验收以现场测量数据为准。一般使用全站仪测量，条件不具备时可使用挂罗盘测量。
4.2.2测量人员应在收到《采场验收通知单》后，72小时内进行验收测量。
4.2.3《采场验收通知单》应由相关技术人员和部门负责人以及分管领导签字
5验收标准
5.1 裸体井巷掘进工程
5.1.1 本节适用于无支护的各种井巷掘进工程质量验收。
5.1.2 裸体井巷（立井井筒除外）掘进坡度允许偏差为：±1‰。
5.1.3检查数量：按本规范附录A表A.1的规定选检查点。
5.1.4检验方法：尺量相邻两检查点由腰线至轨面（或底板）距离之差与该两检查点间距离之比。
5.1.5 裸体井巷工程掘进规格偏差应符合表1的规定

表1 裸体井巷工程的掘进规格偏差
项次
项 目
合格(mm)
1
立井
井筒掘进半径
有提升
0～+150
无提升
-50～+150
2
斜井
平硐
巷道
宽度
中线至任一帮距离
主要巷道
0～+150
一般巷道
-50～+150
无中线测全宽
一般巷道
-50～+200
高度
腰线至顶、底板距离
主要巷道
0～+150
一般巷道
-30～+150
无腰线测全高
一般巷道
-30～+200
3
硐室
宽度
中线至任一帮距离
机电硐室
0～+150
非机电硐室
-20～+150
高度
腰线至顶、底板距离
机电硐室
-30～+100
非机电硐室
-30～+150

5.2 壁座（支撑圈）、水沟（沟槽）、设备基础的掘进规格

5.2.1基岩掘进工程质量验收，应符合本节的规定。
5.2.2检查数量：按本规范附录A表A.1的规定选检查点。
5.2.3检验方法：对照规范和作业规程抽查施工记录，或现场实查。
5.2.4 基岩掘进规格偏差应符合表2的规定。
表2 壁座（支撑圈）、水沟（沟槽）、设备基础掘进规格的允许偏差和检验方法
项次
项 目
允许偏差
（mm）
检验方法
1
壁座（支撑圈）
高度
0～+100

挂中心线或腰线尺量。掘进后现场实测，作好记录；中间、竣工验收时，抽查隐蔽工程记录
宽度
-50～+200
2
设备基础
长度
-25～+150
宽度
-25～+150
深度
0～+150
3
水沟（沟槽）
中心位置
-50～+100
挂中线尺量巷道中线到水沟内沿距离，宽度、深度尺量检查。按附录A表A.1的规定选检查点，抽查施工检查记录
宽度
-30～+150
深度
-30～+150

5.3 暗井掘进工程
5.3.1 暗井掘进工程必须保证上、下口位置符合设计要求。
5.3.2检验方法：对照设计检查暗井的上、下口位置实测图。
5.3.3暗井掘进半径偏差应符合表3的规定。
5.3.4检查数量：按本规范附录A表A.1的规定选检查点。
表３ 暗井掘进半径偏差
项 次
项 目
合格（mm）
1
无提升设备
-50～+250
2
有提升设备
0～+200

附录A 工序、中间、竣工验收选择检查点及测点的规定
表A . 工序、中间、竣工验收选择检查点及测点的规定
序号
项目
选检查点的规定
选测点的规定
测点示意图
1
立井井筒
工序验收：每个循环设一个
中间、竣工验收：不少于3个，且其间距不大于20m
每一个检查点断面的井壁上应均匀设8个测点，其中2个测点应设在与永久提升容器最小距离的井壁上

2
斜井井筒巷道硐室
工序验收：每个循环设一个
中间、竣工验收：不应少于3个，间距不应大于25m
拱形（含半圆拱和三心拱）断面：每一检查点上应设10个测点，其中：拱顶和两拱肩各设一个测点；两墙的上、中、下各设一个测点（无中线测全宽）；底板中部设一个测点（无腰线测全高）

圆形断面：每一个检查点上应设4个测点，其中：上、下、左、右各设一个测点

梯形断面和矩形断面：每一个检查点上应设8个测点，其中：顶和底板各设一个测点（无腰线测全高）；两墙的上、中、下各设一个测点（无中线测全宽）

3
铺轨
不应少于3个，间距不应大于50m

本规定经总经理办公会研究通过后即施行。

山东黄金矿业（鑫汇）有限公司验收小组名单
组长：王善功
成员：鲁洪军、于向波、张永林、李守正（主井）、李国光、杨秋、张玉刚（主井）、梁成军（1.2号井）、王美亮、（1.2号井）、商伟强、葛洪峰、吴永歧、郭书舟。
