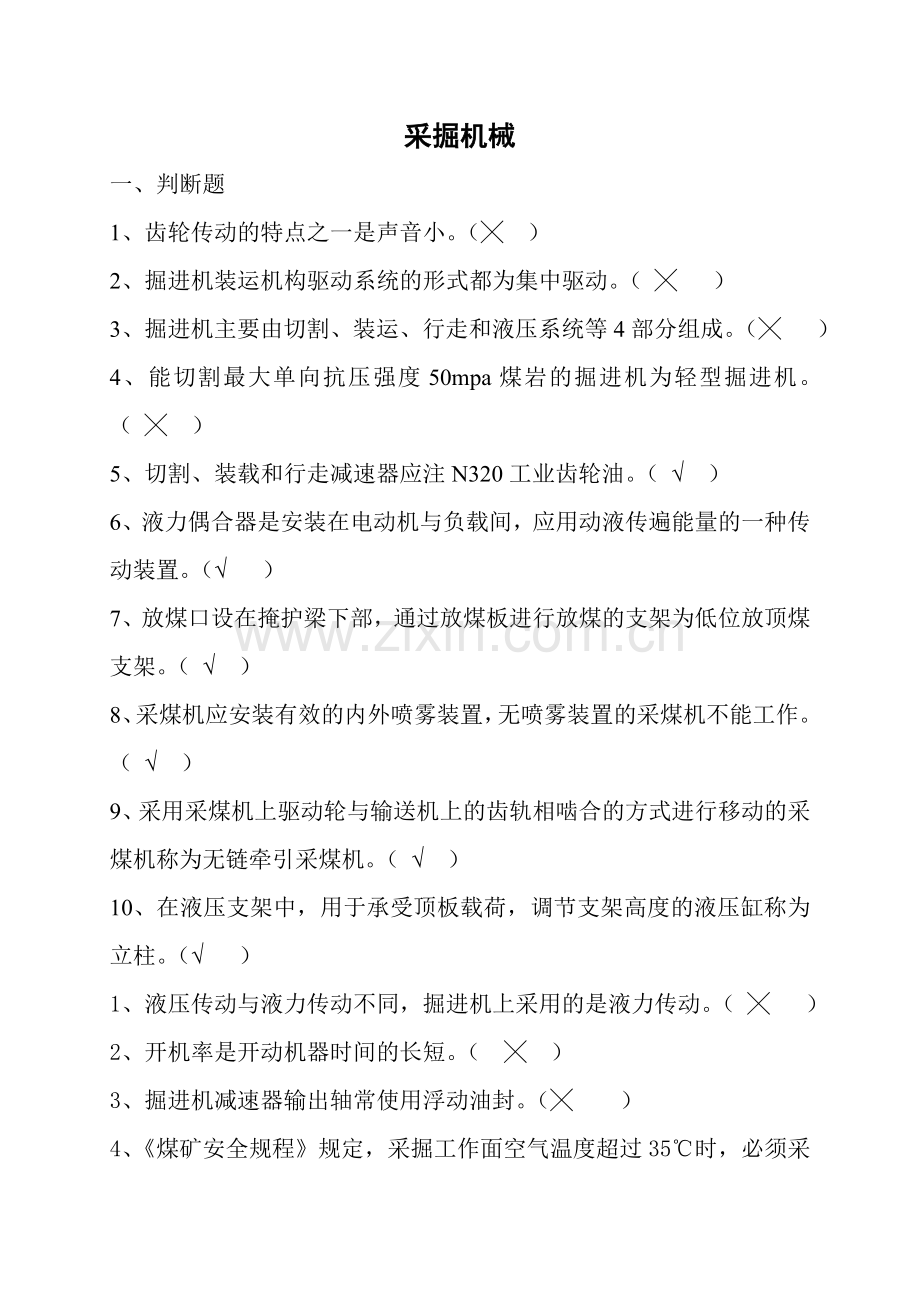

采掘机械
一、判断题
1、齿轮传动的特点之一是声音小。（╳ ）
2、掘进机装运机构驱动系统的形式都为集中驱动。（ ╳ ）
3、掘进机主要由切割、装运、行走和液压系统等4部分组成。（╳ ）
4、能切割最大单向抗压强度50mpa煤岩的掘进机为轻型掘进机。（ ╳ ）
5、切割、装载和行走减速器应注N320工业齿轮油。（ √ ）
6、液力偶合器是安装在电动机与负载间，应用动液传遍能量的一种传动装置。（√ ）
7、放煤口设在掩护梁下部，通过放煤板进行放煤的支架为低位放顶煤支架。（ √ ）
8、采煤机应安装有效的内外喷雾装置，无喷雾装置的采煤机不能工作。（ √ ）
9、采用采煤机上驱动轮与输送机上的齿轨相啮合的方式进行移动的采煤机称为无链牵引采煤机。（ √ ）
10、在液压支架中，用于承受顶板载荷，调节支架高度的液压缸称为立柱。（√ ）
1、液压传动与液力传动不同，掘进机上采用的是液力传动。（ ╳ ）
2、开机率是开动机器时间的长短。（ ╳ ）
3、掘进机减速器输出轴常使用浮动油封。（╳ ）

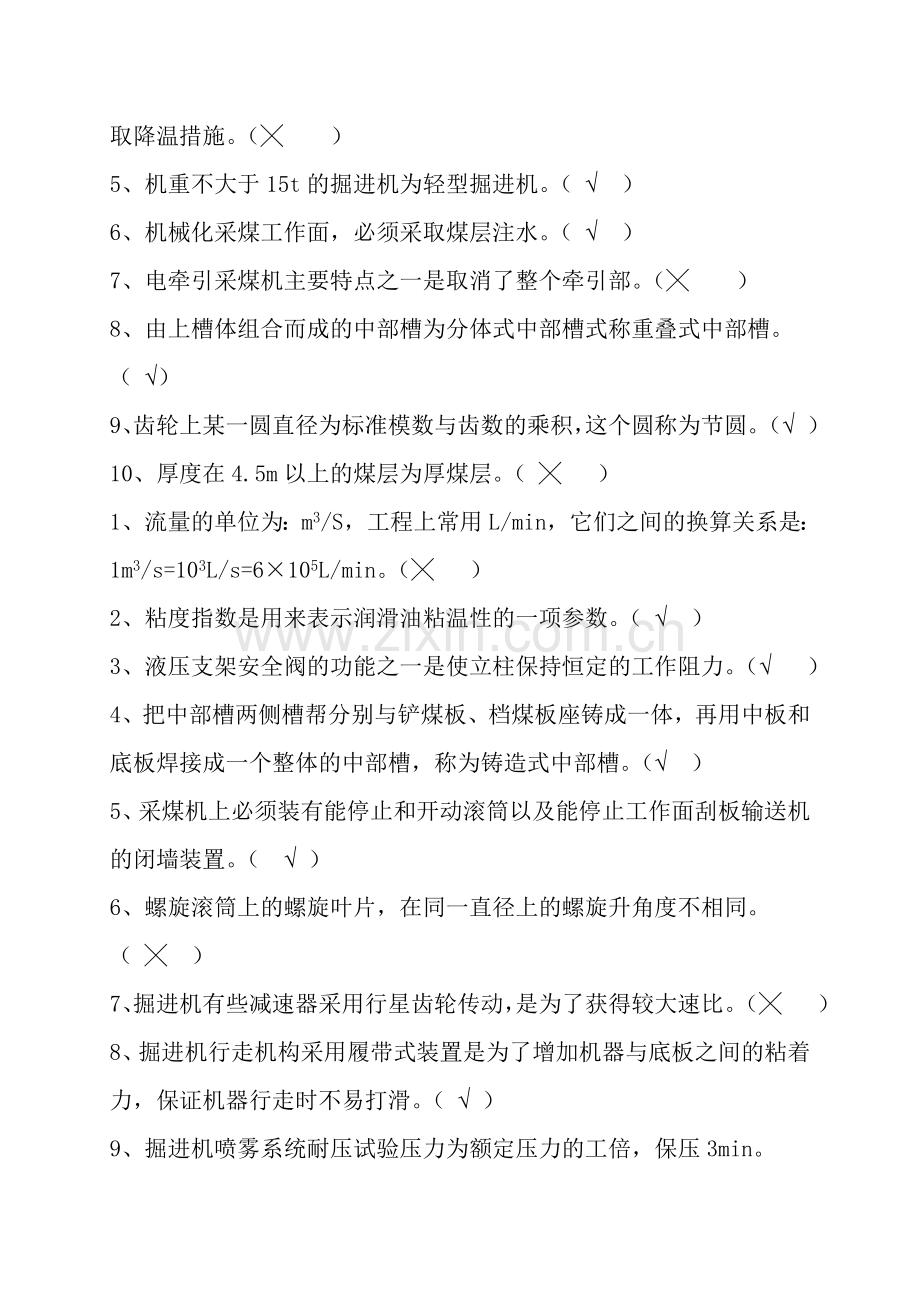

4、《煤矿安全规程》规定，采掘工作面空气温度超过35℃时，必须采取降温措施。（╳ ）
5、机重不大于15t的掘进机为轻型掘进机。（ √ ）
6、机械化采煤工作面，必须采取煤层注水。（ √ ）
7、电牵引采煤机主要特点之一是取消了整个牵引部。（╳ ）
8、由上槽体组合而成的中部槽为分体式中部槽式称重叠式中部槽。（ √）
9、齿轮上某一圆直径为标准模数与齿数的乘积，这个圆称为节圆。（√ ）
10、厚度在4.5m以上的煤层为厚煤层。（ ╳ ）
1、流量的单位为：m3/S，工程上常用L/min，它们之间的换算关系是：1m3/s=103L/s=6×105L/min。（╳ ）
2、粘度指数是用来表示润滑油粘温性的一项参数。（ √ ）
3、液压支架安全阀的功能之一是使立柱保持恒定的工作阻力。（√ ）
4、把中部槽两侧槽帮分别与铲煤板、档煤板座铸成一体，再用中板和底板焊接成一个整体的中部槽，称为铸造式中部槽。（√ ）
5、采煤机上必须装有能停止和开动滚筒以及能停止工作面刮板输送机的闭墙装置。（ √ ）
6、螺旋滚筒上的螺旋叶片，在同一直径上的螺旋升角度不相同。（ ╳ ）
7、掘进机有些减速器采用行星齿轮传动，是为了获得较大速比。（╳ ）
8、掘进机行走机构采用履带式装置是为了增加机器与底板之间的粘着力，保证机器行走时不易打滑。（ √ ）
9、掘进机喷雾系统耐压试验压力为额定压力的工倍，保压3min。（╳ ）
10、用夹板、螺栓固定，受压后可缩小其断面积的多节式金属支架称可伸缩支架。（ √ ）
二、选择题
1、液压系统的动力源，执行元件，控制元件，辅助元件和（ C ） 组成。
A油泵 B高压胶带 C工作液体
2、溢流能力小于（ C ）L/min的安全阀为小流量安全阀。
A、1 B、5 C、10
3、ZZ5600/17/35型液压支架中，5600表示液压支架工作阻力为（ C ）
A、5600kg B、5600t C、5600kw
4、采煤机截煤部安全销是用（ C ）钢制造的。
A、40# B、20# C、35#
5、链牵引采煤机牵引链伸长量不大于设计长度的( A )%。
A、3 B、4 C、5
6、液力偶合器易熔塞的易熔合金化温度为（ C ）℃ 。
A、120±5 B、100±5 C、115±5
7、掘进机使用中液压油的温度不得超过（ B ）。
A、60℃ B、70℃ C、80℃
8、切割头可以伸缩的掘进机，前进切割和横向切割，都必须是切割头在（ C ）的位置运行。
A、伸出 B、旋转 C、缩回
9、《煤矿安全规程》中规定：掘进机不带有内喷雾装置时，掘进工作面中必须使用外喷雾装置和（ B ）。
A即时向工作面洒水 B湿式除尘 C加强通风
10、掘进机千斤顶活塞杆镀层无脱落，局部锈斑面积不得大于（ A ）m㎡。
A、50 B、60 C、70
1、保证零部件的互换性，允许加工的误差称为（ B ）
A、配合 B、公差 C、形位公差
2、油液动力粘度与密度的比值称为（ B ）粘度。
A、运动 B、恩氏 C、雷氏
3、掩护式支架平衡千斤顶，用以调整顶梁和掩护梁间的夹角，提高顶梁的（ A ）性能。
A、切顶 B、支撑 C、防倒
4、液压牵引采煤机常用主轴泵有斜轴式，通轴式和（ C ）轴向准塞泵。
A、单轴式 B、多轴式 C、直轴式
5、液力偶合器安装在（ C ）轴上的轮为涡轮。
A、电动机 B、机头 C、减速器
6、液压油开始使用时，每（ B ）应检查和清理回油过滤器。
A、班 B、天 C、周
7、锚杆支护的作用之一是把顶板薄层岩石锚成一整体组成一个（B ）
A、伪顶 B、 临时顶板 C、岩石顶板
8、油液运动粘度的单位是（ C ）
A、L/S B、kg2/S C、m㎡/S
9、掘进机切割中测定的司机座位处的综合噪声值应不大于( A )dB。
A、80 B、85 C、90
10、掘进机分解下井时矿车要进行编号，根据安装的先后，线路的转折确定矿车的（ B ）与方向。
A、顺序 B、次序 C、秩序
1、齿轮的（ B ）是具有相同园固速度，只有滚动而没有滑动的圈。
A、基园 B、节园 C、顶园
2、使用中液压油的机械杂质超过（ B ）就应换油。
A、0.01% B、0.05% C、0.10%
3、履带松紧程度的测量方法是：将掘进机架机转动链轮涨紧链轮，测量下链的悬垂度，一般应为（ C ）mm。
A、40—50 B、50—60 C、50—70
4、掘进机液压系统做耐压试验时，当系统压力小于16mpa，试验压力为额定压力的( B )倍。
A、1.2 B、1.5 C、2
5、普代字数f与 轴抗压强度бA的近似关系为：б压=( B )f（mpa)
A、5 B、1.5 C、100
6、隔爆外壳的隔爆接合面的作用是（ C ）
A防止电气设备内部爆炸
B、防止瓦斯煤尘进入电气设备内部
C、熄火和冷却
7、液压偶合器易熔塞的爆破压力为（ A ）mpa。
A、1.4 B、1.3 C、1.2
8、“三硬”原煤层指的是顶板坚硬，底板坚硬，煤质硬度f≈（ C）
A、3 B、4 C、5
9、湍流能力大于（ B ）人/min的安全阀为大流量安全阀。
A、100 B、200 C、500
10、刀形截齿刀杆的材料为（ C ）。
A、20mnVB B、35ervino C、35Sizmnv
三、问答题
1、掩护式支架由哪几部分组成？
答：掩护式支架的基本组成部分是：顶梁、掩护梁、侧护板、前后连杆、底座、推移结构、支柱、平衡千斤顶和液压控制系统。
2、采煤机摇臂套的作用是什么？
答：采煤机摇臂套的作用是支撑摇臂使其能回转一定的角度，并将动力传递到摇臂。
3、横轴式掘进机和纵轴式掘进机有什么区别？
答：横轴式掘进机的切割头旋转轴线垂直于悬臂轴线，因此是横向切割，纵轴式掘进机的切割头轴线与悬臂轴线重合，因此是纵向切割。
1、掘进机常用装载和转运机构的形式有哪几种？
答：（1）耙爪式刮板输送机
（2）双环形刮板链式刮板输送机
（3）单环形刮板链式刮板输送机
2、说明DSJ100/2×75带式输送机型号中的符号及数字含义。
答：D——煤矿用带式输送机
S——可伸缩
J——钢架式
100——带宽100cm

2×75——2台75kw电动机
3、液压支架按采煤方法分为哪几种架型？
答：一次采全高支架，放顶煤支架，铺网支架和充填支架
1、掘进机中为什么使用涨紧联接套？
答：因为涨紧联接套具有传递扭转大，对中性好，结构简单可靠，拆装方便，可起缓冲和过载保护作用等特点。
2、平衡千斤顶使用在什么支架上及什么地方？它的作用是什么？
答：平衡千斤顶设在掩护支架顶梁与掩护梁之间，用以调整顶梁和掩护梁间的夹角，平衡千斤顶推力增加时，夹角增大，有利于提高顶梁前端的支撑力，改善接顶情况，平衡千斤顶拉力增加时，夹角减小，有利于提高顶梁后部切顶能力。
3、液压牵引采煤机常用液压传达的形式有几种？
答：液压牵引采煤机常用液压传达的形式有斜轴轴向柱塞式、通轴轴向柱塞式、摆线式、单作用径向活塞式、叶片式、内曲线径向柱塞式。
四、计算题
1、已知某千斤顶的缸径为140mm，活塞杆径为85mm，油泵压力为12mpa，工式计算其推力为多大？
解：推力 F=(π/40)d2P
=(π/40)×142×12
=184.6KN
答:推力为184.6KN.

2、已知XRB200/20型浮化液泵的柱塞直径为50mm，行程为66mm，曲轴转速为563/min，柱塞数为3，容积效率η=0.92，试计算其流量是多少？
解：流量为 Q=(π/4)d2×n×ŋ×10-3
= (π/4)52×6.6×0.92×10-3
=200L/min
答:流量为200L/min.
3、某掘进机切割部齿轮传动系统Z1=13，Z2=87，Z3=15，Z4=65，Z1和Z2，Z3和Z4啮合传动，切割头转速为50r/min，试指出电动机应是几极？
解： 50×( Z2/Z1)×( Z4/Z3)= 50×( 87/13)×( 65/15)
=1450r/min
答:电动机应是4极。
采掘机械技能
1、采煤机截割部摇臂升不起，升起后自动下降后升起后受力下降的可能原因有哪些?P36
2、MG300-W型采煤机不牵引的故障原因有哪些？P63
3、电牵引采煤机不能启动的原因可能有哪几项？P76
4、使用刨煤机采煤应遵守哪些规定？P90
1、单体液压支柱的日检内容有哪些？P104
2、液压支架的立柱或前梁千斤顶供液后不伸不降，或伸出太慢的故障原因有哪些？P153
3、掘进机的三级保养制是指什么？P211
4、如何进行凿岩机的日常维护？P233
