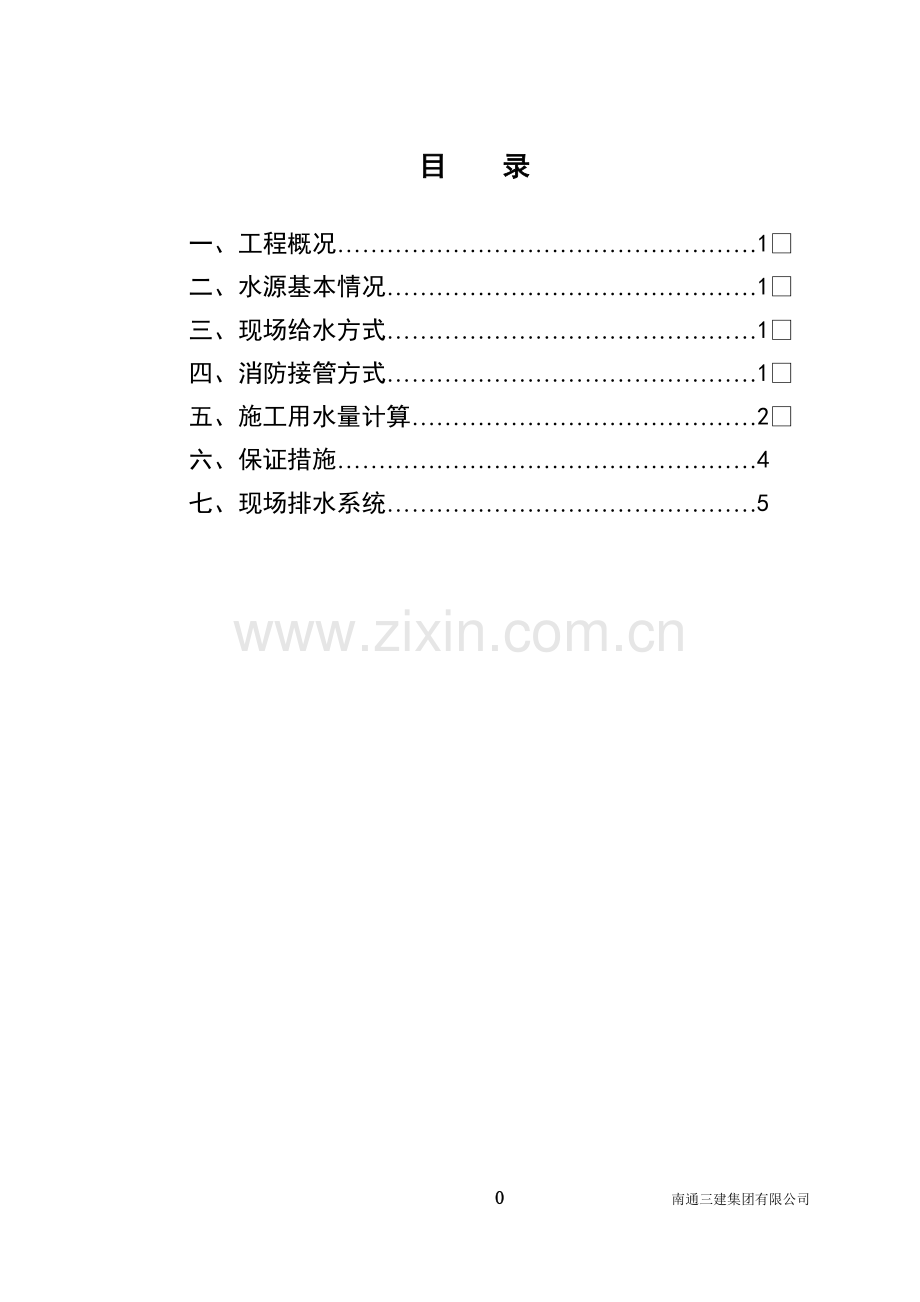

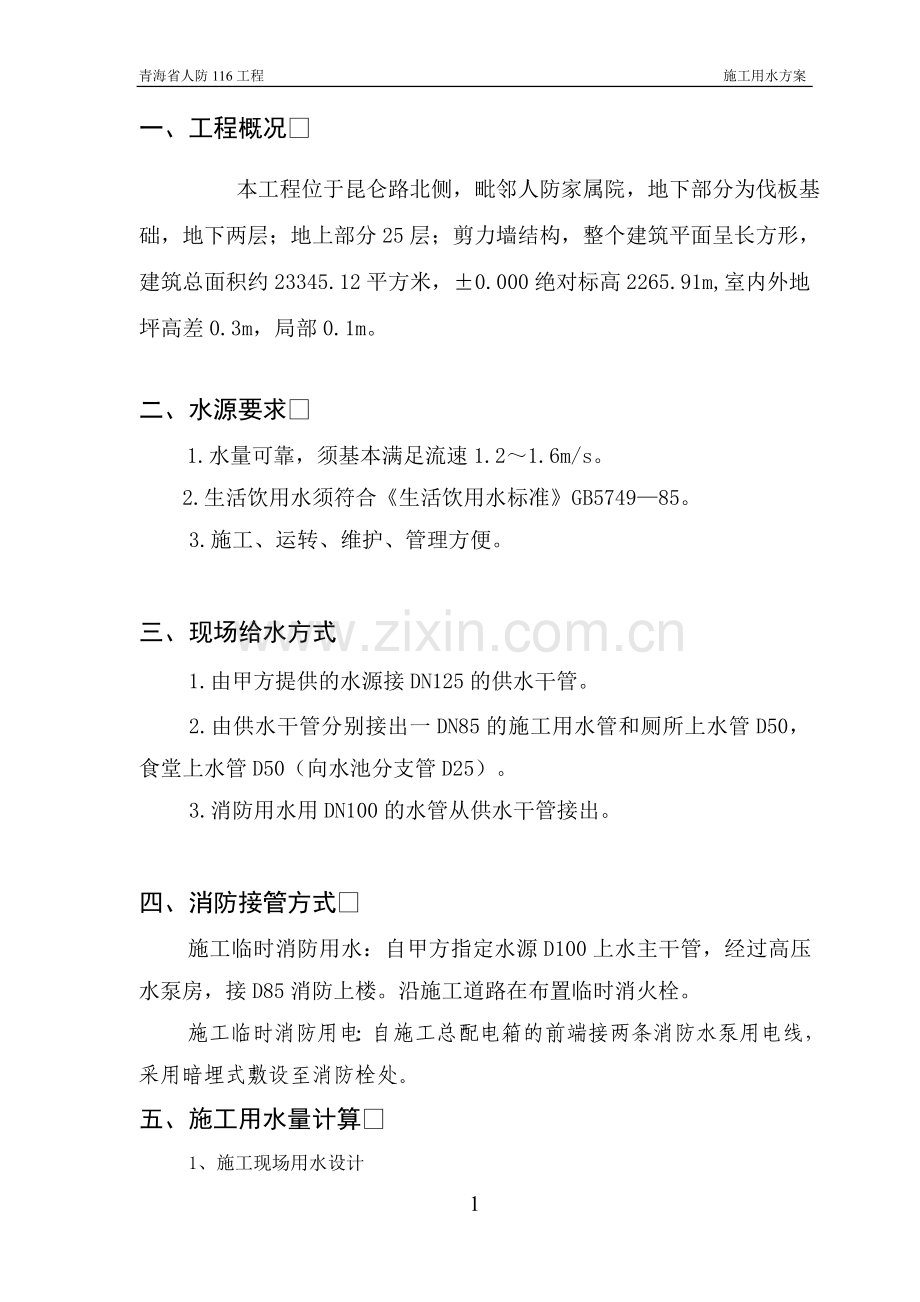

青海省人防116工程 施工用水方案 目 录 一、工程概况……………………………………………1 二、水源基本情况………………………………………1 三、现场给水方式………………………………………1 四、消防接管方式………………………………………1 五、施工用水量计算……………………………………2 六、保证措施……………………………………………4 七、现场排水系统………………………………………5 一、工程概况 本工程位于昆仑路北侧,毗邻人防家属院,地下部分为伐板基础,地下两层;地上部分25层;剪力墙结构,整个建筑平面呈长方形,建筑总面积约23345.12平方米,±0.000绝对标高2265.91m,室内外地坪高差0.3m,局部0.1m。 二、水源要求 1.水量可靠,须基本满足流速1.2~1.6m/s。 2.生活饮用水须符合《生活饮用水标准》GB5749—85。 3.施工、运转、维护、管理方便。  三、现场给水方式  1.由甲方提供的水源接DN125的供水干管。 2.由供水干管分别接出一DN85的施工用水管和厕所上水管D50,食堂上水管D50(向水池分支管D25)。 3.消防用水用DN100的水管从供水干管接出。 四、消防接管方式 施工临时消防用水:自甲方指定水源D100上水主干管,经过高压水泵房,接D85消防上楼。沿施工道路在布置临时消火栓。 施工临时消防用电:自施工总配电箱的前端接两条消防水泵用电线,采用暗埋式敷设至消防栓处。 五、施工用水量计算 1、施工现场用水设计 a.工程用水量计算(q1) q1=K1×(∑Q1×N1)×K2/(T1×t×8×3600) 式中: K1——未预计的施工用水系数取K1=1.05; Q1——年度工程量; N1——施工用水定额; T1——年度有效工作日(d); t——每天工作班数; K2——用水不均衡系数,取 K2=1.5; 由于工程主要为砼养护及砂浆搅拌用水,故取N1=1800L/m3,查表得T1=1 ;t=1。 得: q1 =K1×(∑Q1×N1)×K2/(T1×t×8×3600) =1.05×100×1800×1.5/1×1×8×3600 =9.84L/S b.机械用水量计算(q2) 由于无拌制和砼养护以外的机械用水,故不考虑q2用水量。 C.工地生活用水量计算(q3) Q3=P1×N3×K4/(t×8×3600) 式中: P1——施工工地高峰昼夜人数; N3——施工工地生活用水定额; K4——施工工地生活用水不均衡系数; t——每天工作班数; 按计划小区共需施工人数200人,加上外施队伍大约100人,取P1=300人;查表18-10,取K4=1.4;t =1 ;查表18-12,取 N3=20 L/人 Q3 =P1×N3×K4/(t×8×3600) =300×20×1.4 /(1×8×3600) =0.486L/S d.生活区生活用水量计算(q4) Q4=P2×N4×K5/(24×3600) 式中: P2——生活区居住人数; N4——生活区昼夜全部用水定额; K5——生活区生活用水不均衡系数; 按计划所有施工人员均居住在现场生活区内,故取P2=300人;查表18-10,取K5=2.25 ;查表18-12,取 N4=100 L/人 得: Q4 =P2×N4×K5/(24×3600) =300×2.25×100/(24×3600) =1.31 L/S e.消防用水量计算(q5) 由于本工程施工场地约为3000平方米,小于25ha,故取q5=10 L/S f.总用水量计算(q) 根据施工现场的平面布置,施工用水总管引入施工现场后分为二根支管,一根支管(Q总1)走向生活区,用于职工生活用水;一根支管(Q总2)走向施工区,用于提供施工用水。 ﹡生活区用水量: 因为Q4 =2.61L/S < Q5=10L/S 得: Q总1= 10L/S 由于考虑到不可避免的水管漏水损失,还应增加10%的用水量,取补偿系数为1.1(防漏水损失),则生活区总用水量: Q=10×1.1=11L/S 则供水管径: d=Ö4Q/pV·1000=Ö4×11/(p×1.5×1000)=0.096 所以取支干管DN100满足要求。 ﹡现场施工用水量: 因为Q1+ Q3 =9.84+0.82=10.66L/S > Q5=10L/S 得: Q总2= Q1+ Q3 =10.66L/S 考虑管漏水损失,取补偿系数为1.1(防漏水损失), 则现场施工总用水量: Q=10.66×1.1=11.73L/S 则供水管径: d=Ö4Q/pV·1000=Ö4×11.73/(p×1.5×1000)=0.0998 所以取支干管DN100满足要求。 2、供水系统 (1)供水水源:由甲方提供水源,我们用F125供水管,经安装水表后,接入工地,分两根支管,一条走向生活区,一条接入现场水泵房内,用于对施工用水的总控制及消防用水的加压。水表井安装按918B3给水工程通用图集第10页。 (2)管线布置形式见施工现场临时用水平面图; (3)地面消火栓布置:围绕施工现场敷设管径DN100的消防环线,设5个室外消火栓,消火栓半径为50米,配25米水龙带,19毫米水枪。消火栓设昼夜明显标志,消火栓周围3米范围内不得堆放其他物品;消防栓四周采用砖砌围护,外侧用红白色油漆涂刷,并设立专用红色警示灯。 (4)地面施工用水管布置:在楼座四周消防立管处接一个施工用水阀门,阀门安装高度出地面0.6米。从竖管引管径DN65支管,在每层窗口处加阀门。用软管引至施工作业面,供施工生产用水。 (5)楼层施工消防用水管布置:在现场南侧设一加压泵房,安装F100消防立管以解决施工、消防、生活用水,阀门每层设置。 (6)环线引管径DN50支管供搅拌站用水。 (7)引管径DN50支管,枝状分布,分供办公室、大门及现场冲洗用水。 3、排水系统 (1)生活污水由排水管(地下埋设的Φ200砼管,埋深-1.0m)流至隔油池化粪池,经过滤和沉淀,排入市政管线。 (2)现场沿建筑物及办公区设置排水明沟,主要接纳雨水、生活用水以及冲洗地泵、车辆等施工污水,经沉淀池后,排向市政雨水管线。排水沟上盖钢筋篦子,以防堵塞。 (3)施工现场地面硬化,并形成一定坡度。雨废水有组织排至沉淀池;在大门处设冲洗水槽,负责车辆清洗。 (4)食堂设沉淀池。食堂废水经搅拌站沉淀处理后排出。沉淀池应进行定期清掏。 (5)沉淀池的设计如下: 六、保证措施 1.建立健全现场用水规章制度。 2.设专职消防管理干部一名,制定消防保卫制度,定期检查,定期对施工人员进行知识教育。 3.施工现场及时疏通消防道路,严禁占用和堆放材料,保证畅通。 4. 作好节水宣传教育,严禁出现“长流水”现象。 5. 经常检查消防水箱里是否伫水,消防用水不得他用。 七、现场排水系统 1.排水主干道的设置 根据现场情况,在场地北侧设置了一条内径40cm的排水主干道,供现场部分排水使用。排水主干道上每隔15米左右设一污水井。排水主干道通入市政排水系统 2.生活区排水 采用暗沟经过滤隔油池连接污水井,通过排水主干道排入市政污水管道。 3.施工现排水 沿施工道路一侧做明沟,上盖钢筋栅,略低于现场地面,经沉淀池过滤接入排水主干道及市政污水管道。 SN65 16.20 DN70 SN65 10.80 SN65 5.40 消火栓离地1.1m SN65 ±0.000 DN100 临时供水系统立面示意图 6
