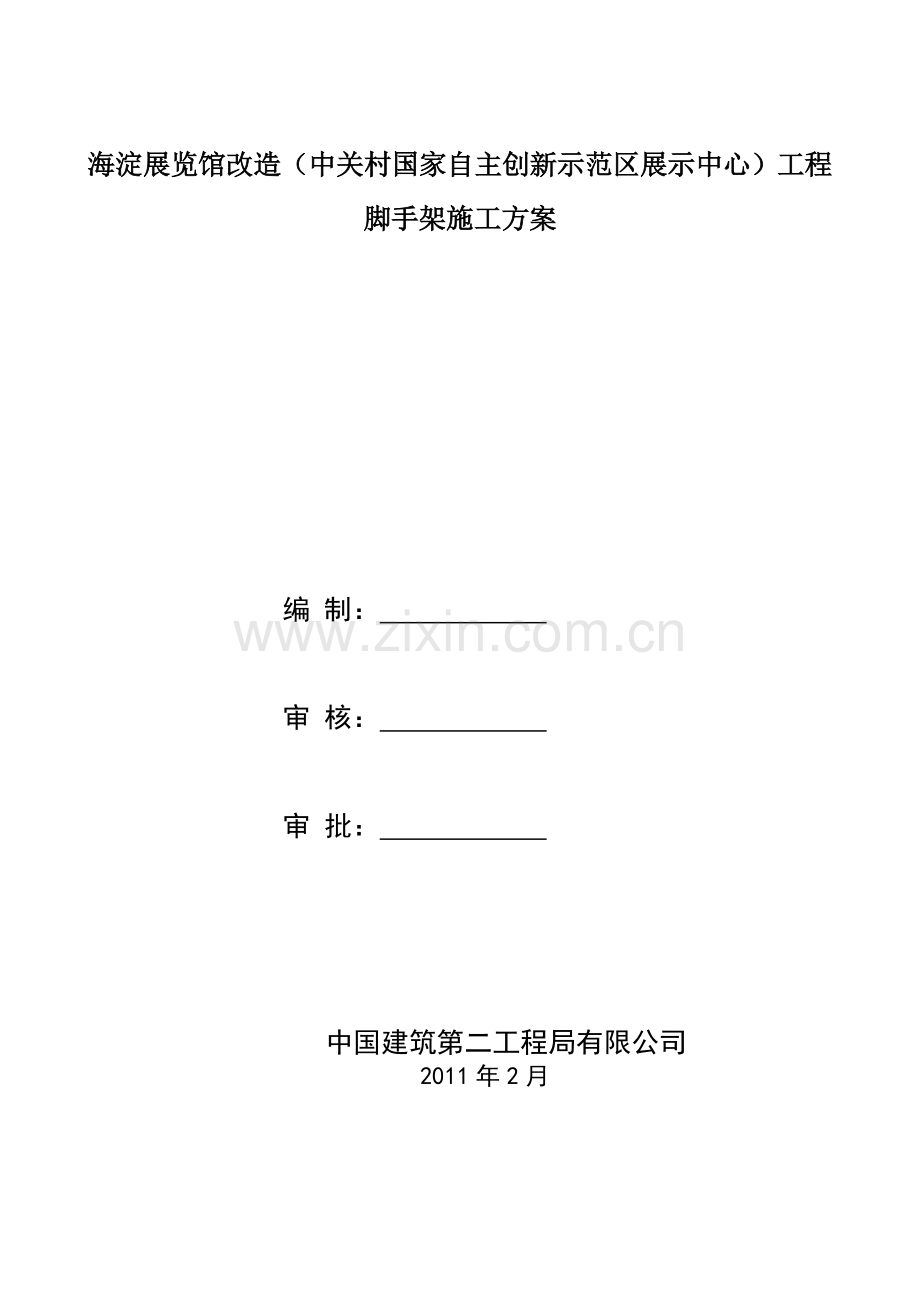

脚手架最终版.doc

海淀展览馆改造（中关村国家自主创新示范区展示中心）工程
脚手架施工方案

编 制：

审 核：

审 批：

中国建筑第二工程局有限公司
2011年2月

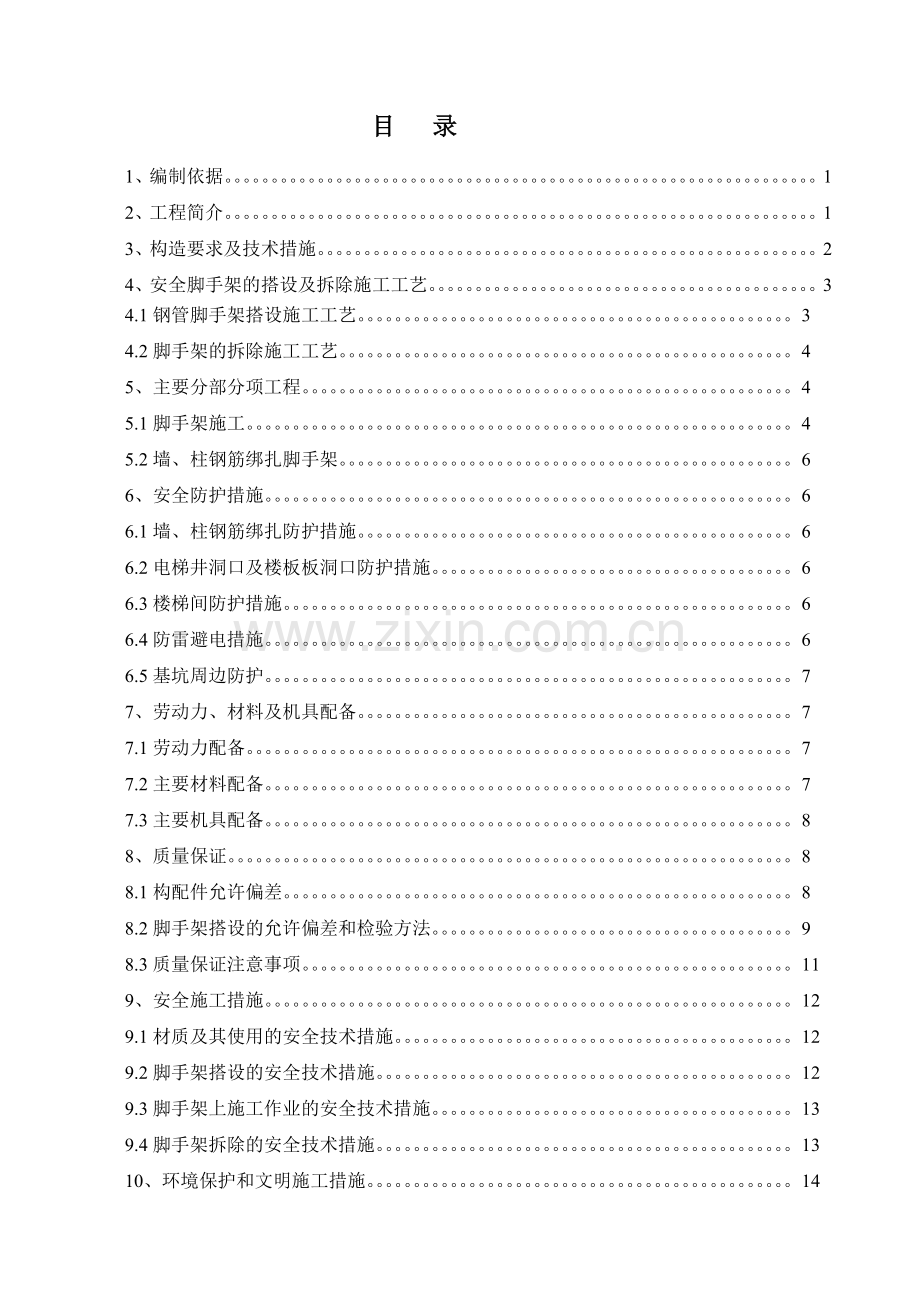

目 录
1、编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1
2、工程简介。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1
3、构造要求及技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2
4、安全脚手架的搭设及拆除施工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3
4.1钢管脚手架搭设施工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3
4.2脚手架的拆除施工工艺。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4
5、主要分部分项工程。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4
5.1脚手架施工。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4
5.2墙、柱钢筋绑扎脚手架。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6
6、安全防护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6
6.1墙、柱钢筋绑扎防护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6
6.2电梯井洞口及楼板板洞口防护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6
6.3楼梯间防护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6
6.4防雷避电措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6
6.5基坑周边防护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7
7、劳动力、材料及机具配备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7
7.1劳动力配备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7
7.2主要材料配备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7
7.3主要机具配备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8
8、质量保证。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8
8.1构配件允许偏差。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8
8.2脚手架搭设的允许偏差和检验方法。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9
8.3质量保证注意事项。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11
9、安全施工措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12
9.1材质及其使用的安全技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12
9.2脚手架搭设的安全技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12
9.3脚手架上施工作业的安全技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13
9.4脚手架拆除的安全技术措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。13
10、环境保护和文明施工措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。14
11、脚手架计算书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。15

脚手架施工方案
1. 编制依据
l 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-2001
l 《建筑施工高处作业安全技术规范》 JGJ 80-91
l 《建筑施工安全检查标准》 JGJ59-99
l 《北京市建筑工程施工安全操作规程》 DBJ01-62-2002
l 《建筑施工脚手架实用手册》
l 《关于加强施工用钢管、扣件使用管理的通知》
2. 工程简介
海淀展览馆改造（中关村国家自主创新示范区展示中心）工程位于北京市海淀区海淀公园内，该项目总占地面积5.9公顷，包括展示中心、会议中心两部分。
展览中心用地位于海淀公园东北角，西侧与会议中心互为对景，南向与开敞的海淀公园水系相毗邻。
展示中心基底面积16500平方米，总建筑面积26000平方米，其中：地上建筑面积17400平方米（一层建筑面积16348平方米，局部二层建筑面积1052平方米），地下建筑面积8600平方米。
固定展览布置在一层平面的东侧，包括贵宾接待和卫生间用房。临展布置在一层平面的西侧，临展一侧局部二层功能为洽谈间及办公用房。地下部分包括停车设备用房和展陈库房。
该工程结构基础采用筏板基础，地下采用全现浇钢筋混凝土框架结构，地上为巨型钢桁架结构。本工程±0.000=47.150m。
本工程结构设计使用年限为50年，抗防设防烈度为8度，设计地震分组为第一组，设计基本地震加速度为0.20g。该建筑工程等级为一级，耐火等级地下为一级，地上为二级，结构安全等级为二级。混凝土结构环境类别±0.000以下为二b类，±0.000以上为一类。
考虑到现场实际施工情况，本工程脚手架的使用主要在地下室外墙防水施工、地下室墙体、柱钢筋的绑扎。由于施工工期以及施工场地等因素影响，脚手架根据现场施工的需求进行搭设和拆除。
3. 构造要求及技术措施
1) 地基处理
脚手架立杆底部设置通长脚手板垫板，长度不少于两跨，厚度不小于50mm，布设必须平稳，不得悬空。
2) 立杆
立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。
3) 大横杆
大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m，且同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。
4) 小横杆
每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同。
小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。
5) 纵、横向扫地杆
纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。
6) 剪刀撑
本工程地下双排脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。
剪刀撑每3跨设置一道，斜杆与地面的夹角在450—600之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2—4个扣结点。所有固定点距主节点距离不大于15cm。
为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检查）。
7) 脚手板
立杆底座垫木平行于墙面放置，采用4000mm长硬木板。
作业层脚手板采用松木，厚度不小于5cm，宽25—35cm，长度不小于3.5m的硬木板，两端设直径为4mm的镀锌铁丝箍两道。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超过两层。首层满铺一层脚手板，并设置安全网及防护栏杆。
脚手板设置在三根横向水平杆上，并在两端8cm处用直径14#镀锌铁丝箍绕2—3圈固定。
脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。
8) 防护设施
脚手架满挂全封闭密目安全网，密目网采用1.5×6.0m规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m，并在作业层下部挂一道水平兜网，在架内高度3.0m左右设首层平网，往上隔层设水平网，施工层随层设网。
作业层脚手架立杆于1.2m处设一道防护栏杆，底部侧面设25高的挡脚板。
4. 安全脚手架的搭设及拆除施工工艺
4.1钢管脚手架搭设施工工艺
1）搭设顺序
落地式双排脚手架的搭设顺序为：场地平整、夯实→定位设置通长脚手板、钢底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（栅格）→剪刀撑→连墙杆→铺脚手板→搭防护栏杆→绑扎安全网
2）施工工艺
①定位定距：根据构造要求在建筑物四角用尺量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记。垫板准确放在定位线上，垫板必须铺放平稳，不得悬空。
②在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直至连墙件搭设完毕后方可拆除。
③双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头，再立中间的一根，互相看齐后再立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，应先立外排，后立内排。
④其余组件的搭设要求详见构造要求。
4.2脚手架的拆除施工工艺
拆除作业应按确定的程序进行拆除：安全网→挡脚板及脚手板®防护栏杆® 剪刀撑® 斜撑杆®小横杆® 大横杆® 立杆。
不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。
拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。
当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆除连墙件。
5. 主要分部分项工程
5.1脚手架施工
由于工期、场地以及施工顺序等因素的影响，外墙、防水操作架进行一次搭拆完成。
基础底板混凝土浇筑完成并达到一定强度后，进行地下室外墙施工，一次性施工到-2.830米，搭设双排脚手架，搭设高度8米，距墙面300mm,立杆底部通长铺设50厚脚手板，在距垫层200mm处搭设扫地杆，脚手架立杆纵距1200mm，横距1200mm,大横杆步距1500mm,小横杆步距1500mm，并加设剪刀撑通长布置，外侧每4.5米加一道钢管斜撑，斜撑与地面成450夹角。操作平台搭拦腰杆，上满铺脚手板。具体搭投方法见下图：

1.根据现场具体情况设置排水沟，以避免雨水浸泡脚手架基础导致下沉；
2. 操作平台搭拦腰杆，上满铺脚手板。
施工完成7米所有外墙工程以及7米的防水施工后，拆除操作架，拆除脚手架时严格按照技术交底进行，注意安全。
5.2墙、柱钢筋绑扎脚手架
在进行地下室挡土墙墙体钢筋绑扎时，在墙体内侧搭设双排临时操作脚手架，立杆底端与预埋Φ28钢筋相连，立杆距墙模板300mm,在距地200mm处加设扫地杆，立杆纵距1.5m，横距1m，大横杆步距1.5m，小横杆步距1500mm,有满堂架时与满堂架相连，没有满堂架的要加斜撑，斜撑与预埋地锚或相邻架体相连。
在进行柱子钢筋绑扎时，搭设矩形或方形临时操作脚手架，立杆横杆步距不大于1.8m，并在各方向加设剪刀撑和斜撑，对于高大柱子,应在上人一侧设置步距不小于0.9m的上人梯,且加斜撑，上铺脚手板。
6. 安全防护措施
6.1墙、柱钢筋绑扎防护措施
1）临时操作脚手架上端防护高度不小于1.2m，设置两道水平防护栏杆。操作架上严禁出现单板、探头和飞跳板，操作工人要系挂安全带。
2）临时操作架上严禁超量堆放钢筋材料，堆放量每平方米不得超过120kg。
6.2电梯井洞口及楼板板洞口防护措施
1）电梯井口设置不低于1.2m高的自闭式防护门，用φ14和φ16的螺纹钢筋，按照水平间距15cm，竖向间距20cm焊制而成，下部加踢脚板，并在防护门上刷红白油漆。
2）电梯井筒内每隔一层在入口处设置一个用φ25螺纹钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。
3）1.5*1.5m以下的板洞口防护，要求加设钢筋网片并用竹夹板等坚实盖板盖住，有防止挪动、位移的措施；1.5*1.5m以上洞口，四周设两道防护栏杆（也可用钢筋代替），中间支挂水平安全网。
6.3楼梯间防护措施
楼梯的侧边利用脚手架做安全防护，架子立管从楼梯井内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。
6.4防雷避电措施
1）本工程脚手架接地、避雷措施执行《施工现场临时用电安全技术规范》（JGJ46-2005）标准。
2）工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。
3）本工程共设置8根避雷针，避雷针采用Ф12镀锌钢筋制作，高度1.5m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。
4）接地线采用40×4的镀锌扁铁，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接，螺丝加弹簧垫圈以防止松动并保证接触面积不小于10mm2，并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。
5）接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁铁宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10Ω，同时注意检查与其它金属物或埋地电缆之间的安全距离不小于3m，以避免发生击穿事故。
6.5基坑周边防护
本工程基坑深度约7米，应在基坑周边搭设1.2米高防护栏杆，上口要水平，竖杆间距不大于2米。并挂密目安全网，安全网要结实、美观、整齐一致。所有的防护钢管均用30厘米长红白相间的油漆粉刷，并在基坑上口翻边处砌12厘米宽的挡水墙。槽、坑、沟边1米以内不得堆土、堆料、停置机具。
7. 劳动力、材料及机具配备
7.1劳动力配备
工 种
人 数
任 务
架子工
80
负责架子搭设及拆除
测量放线工
2
负责脚手架垂直度控制
7.2主要材料配备
名 称
单位
数 量
规 格
普通钢管
M
480000
φ48×3.5mm
脚手板
M3
900
厚5cm，宽30cm
密目安全网
m2
12200

水平安全网
m2
9280

直角扣件
个
45445

旋转扣件
个
4100

对接扣件
个
13178

7.3主要机具配备
名 称
单位
数 量
备 注
架子扳手
把
100
搭设和拆除架子用
力矩扳手
把
4
检查架子扣件拧紧力度是否达到要求
倒链葫芦
个
6
调整架子水平弯曲度

8. 质量保证
8.1构配件允许偏差
序号
项 目
允许偏差Δ(mm)
示 意 图
检 查
工 具
1
普通钢管尺寸
外径48mm
壁厚3.5mm

-0.5
-0.5

游标卡尺
2
钢管两端面切斜偏差
1.70

塞尺、拐角尺
3
钢管外表面锈蚀深度
≤0.50

游标卡尺
4
钢管弯曲：各种杆件钢管的端部弯曲l≤1.5m
≤5

钢板尺
立杆钢管弯曲
3m≤l≤4m
4m≤l≤6.5m
≤12
≤20

水平杆、斜杆的钢管弯曲l≤6.5m
≤30

8.2脚手架搭设的允许偏差和检验方法
项次
项目
技术要求
允许
偏差Δ(mm)
示意图
检查方法与工具
11
地基基础
表面
坚实平整
—
—
观察
排水
不积水
垫板
不晃动
底座
不滑动
不沉降
-10
22

最后验收垂直度
20~80m
—
±100

用经纬仪或吊线和卷尺
搭设中检查偏差的
高度(m)
H=2
H=10
H=20

—
±7
±20
±40
—
33
间距
步距
—
±20
±50
±20
—
钢板尺
纵距
横距
44
纵向水平杆高差
一根杆的两端
—
±20

水平仪或水平尺
同跨内两根纵向水平杆高差
±10

55
双排脚手架横向水平杆外伸长度
外伸500mm
-50
—
钢板尺
66
扣件安装
主节点处各扣件中心点相互距离
a≤150mm
—

钢板尺
同步立杆上两个相隔对节扣件的高差
a≥500mm
—

钢卷尺
立杆上的对接扣件至主节点的距离
a≤h/3
纵向水平杆上的对接扣件至主节点的距离
a≤la/3

钢卷尺
扣件螺栓拧紧扭力矩
40~65
N·m
—
—
扭力扳手
77
剪刀撑斜杆与地面的倾角
45°~ 60°
—
—
角尺
8
脚手板外伸长度
对接
a=130~150mm
l≤300mm
—

卷尺
搭接
a≥100mm
l≥200mm
—

8.3质量保证注意事项
1）脚手架必须经过安全员（应有技术负责人参加）验收合格后方可使用，作业人员必须认真戴好安全帽、系好安全带。
2)脚手架的验收和日常检查按照以下规定进行，检查合格后，方允许使用或继续使用：
①搭设完毕后；
②连续使用达六个月；
③施工中中途停止使用超过15天，在重新使用之前；
④在受到暴风或大雨、地震等强力因素作用之后；
⑤在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时。
⑥每层搭设完毕后进行验收。
3)操作架上严禁集中堆放不必要的施工材料或重大荷载，堆料不允许超过120kg。
4）在架子的使用过程中，要做好日常的维护、保养工作，派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。
5）钢管和扣件进场后应按照市建委《关于加强施工用钢管、扣件使用管理的通知》（京建材〔2006〕72号）要求，在进场后第一次使用前，按照《低压流体输送用焊接钢管》和《钢管脚手架扣件》标准规定的指标和检验方法，对钢管、扣件及紧固件进行外观质量检验（其中对旧钢管、扣件应当逐件检查），并抽取扣件样本委托有见证取样检验机构或法定检验机构进行力学性能和扭力距指标复验。不合格的扣件不得使用。外观检验和力学性能复验的技术资料应当由施工单位和检验单位完整存档备查。样本力学性能不合格的有关检验资料要上报市建筑材料管理办公室。采购或租赁钢管、扣件时，与生产或租赁单位签订的质量担保协议、生产许可证、产品合格证、检测报告等资料；施工单位对钢管、扣件进行复试检验的产品质量报告。
6）外观质量：
安全网总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧凑，表面绷紧。脚手架钢管颜色一致：普通钢管为黄色，剪刀撑钢管刷黑黄相间300mm。
9. 安全施工措施
9.1材质及其使用的安全技术措施
1）扣件的紧固程度宜在40—50 N·m，并不大于65 N·m，对接扣件的抗拉承载力为3KN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。
2）各杆件端头伸出扣件盖板边缘不小于100mm。
3）钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。
4）脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
5）严禁将外径48mm与51mm的钢管混合使用。
6）钢管和扣件均要现场取样送检,合格后方可使用。
9.2脚手架搭设的安全技术措施
1）脚手架的基础必须经过处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。
2）搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。
3）开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
4）脚手架及时与结构拉结或采取临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。
5）脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。
6）在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌。
9.3脚手架上施工作业的安全技术措施
1）结构外脚手架每支搭一层，支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经同意不得任意拆除脚手架部件。
2）严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3KN/m2，确保较大安全储备。
3）结构施工时不允许三层同时作业，装修施工时同时作业层数不超过两层，临时使用的悬挑脚手架同时作业层数不超过一层。
4）各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。
5）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
9.4脚手架拆除的安全技术措施
1）脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。
2）拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。
3）架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置情况，凡能提前拆除的尽量拆除掉。
4)拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。
5)拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。
6）拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
7）每天拆架下班时，不应留下隐患部位。
8）拆架时严禁碰撞脚手架附近电源线，以防触电事故。
9）在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。
10)所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。
11)所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。
12)拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。
13)六级风以上（含六级）时停止拆除脚手架施工。
10. 环境保护和文明施工措施
根据脚手架施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到：
1)进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
2)进入施工现场的人员要爱护场内的各种绿化设施和标识牌，不得随意拆除和移动标识牌。
3)严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
4)脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其它不适宜高空作业者，一律不得上脚手架操作。
5)上架子作业人员上下均应走人行梯道，不准攀爬架子。
6)护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需要拆改时，应由架子工来完成，任何人不得任意拆改。
7）脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时，须经技术部同意后由架子工操作。
8）不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。
9）不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
10）在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件棒扎扣等所有架子部件。
11）拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
12）脚手板使用时间较长，因此在使用过程中需要进行检查，发现地基下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决。
13）要保证脚手架体的整体性，不得与施工电梯等一并拉结，不得截断架体。
14）施工人员严禁凌空抛掷杆件、物料、扣件及其它 ，材料、工具用滑轮和绳索运输，不得乱扔。
15）使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
16）脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。
17）施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。
18）运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理，应及时整理、检查，按品种、分规格堆放整齐，妥善保管。
19）六级以上(含六级)大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物，若有则应随时清扫，并要采取防滑措施。
11 脚手架计算书

1、参数信息:
（1）.脚手架参数
双排脚手架搭设高度为 8 m，立杆采用单立管；
搭设尺寸为：立杆的横距为 1.2m，立杆的纵距为1.2m，大小横杆的步距为1.5 m；
内排架距离墙长度为0.30m；
大横杆在上，搭接在小横杆上的大横杆根数为 2 根；
采用的钢管类型为 Φ48×3.5；
横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；
连墙件采用两步三跨，竖向间距 3 m，水平间距3.6 m，采用扣件连接；
连墙件连接方式为双扣件；
（2）.活荷载参数
施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；
同时施工层数:2 层；
（3）.风荷载参数
本工程地处北京，基本风压0.45 kN/m2；
风荷载高度变化系数μz 为1.00，风荷载体型系数μs 为1.30；
脚手架计算中考虑风荷载作用；
（4）.静荷载参数
每米立杆承受的结构自重标准值(kN/m):0.1291；
脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；
安全设施与安全网(kN/m2):0.005；
脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；
每米脚手架钢管自重标准值(kN/m):0.038；
脚手板铺设总层数:4；
（5）.地基参数
地基土类型:木脚手板；地基承载力标准值(kPa):120.00；
立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。

2、大横杆的计算:
按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
（1）.均布荷载值计算
大横杆的自重标准值:P1=0.038 kN/m ；
脚手板的自重标准值:P2=0.35×1.2/(2+1)=0.14 kN/m ；
活荷载标准值: Q=3×1.2/(2+1)=1.2 kN/m；
静荷载的设计值: q1=1.2×0.038+1.2×0.14=0.214 kN/m；
活荷载的设计值: q2=1.4×1.2=1.68 kN/m；

图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)

图2 大横杆设计荷载组合简图(支座最大弯矩)
(2).强度验算
跨中和支座最大弯距分别按图1、图2组合。
跨中最大弯距计算公式如下:

跨中最大弯距为M1max=0.08×0.214×1.22+0.10×1.68×1.22 =0.267 kN.m；
支座最大弯距计算公式如下:

支座最大弯距为 M2max= -0.10×0.214×1.22-0.117×1.68×1.22 =-0.314 kN.m；
选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ=Max(0.267×106,0.314×106)/5080=61.811 N/mm2；
大横杆的最大弯曲应力为 σ= 61.811 N/mm2 小于 大横杆的抗压强度设计值 [f]=205 N/mm2，满足要求！
(3).挠度验算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：

其中：静荷载标准值: q1= P1+P2=0.038+0.14=0.178 kN/m；
活荷载标准值: q2= Q =1.2 kN/m；
最大挠度计算值为：
ν= 0.677×0.178×12004/(100×2.06×105×121900)+0.990×1.2×12004/(100×2.06×105×121900) = 1.081 mm；
大横杆的最大挠度 1.081 mm 小于 大横杆的最大容许挠度 1200/150 mm与10 mm，满足要求！
3、小横杆的计算:
根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。
(1).荷载值计算
大横杆的自重标准值：p1= 0.038×1.2 = 0.046 kN；
脚手板的自重标准值：P2=0.35×1.2×1.2/(2+1)=0.168 kN；
活荷载标准值：Q=3×1.2×1.2/(2+1) =1.440 kN；
集中荷载的设计值: P=1.2×(0.046+0.168)+1.4 ×1.44 = 2.273 kN；

小横杆计算简图
(2).强度验算
最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；
均布荷载最大弯矩计算公式如下:

Mqmax = 1.2×0.038×1.22/8 = 0.008 kN.m；
集中荷载最大弯矩计算公式如下:

Mpmax = 2.273×1.2/3 = 0.909 kN.m ；
最大弯矩 M= Mqmax + Mpmax = 0.917 kN.m；
最大应力计算值 σ = M / W = 0.917×106/5080=180.601 N/mm2 ；
小横杆的最大弯曲应力 σ =180.601 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！
(3).挠度验算
最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；
小横杆自重均布荷载引起的最大挠度计算公式如下:

νqmax=5×0.038×12004/(384×2.06×105×121900) = 0.041 mm ；
大横杆传递荷载 P = p1 + p2 + Q = 0.046+0.168+1.44 = 1.654 kN；
集中荷载标准值最不利分配引起的最大挠度计算公式如下:

νpmax = 1654.08×1200×(3×12002-4×12002/9 ) /(72×2.06×105×121900) = 4.04 mm；
最大挠度和 ν = νqmax + νpmax = 0.041+4.04 = 4.081 mm；
小横杆的最大挠度为 4.081 mm 小于 小横杆的最大容许挠度 1200/150=8与10 mm,满足要求！
4、扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转单扣件承载力取值为8.00kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取8.00 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
大横杆的自重标准值: P1 = 0.038×1.2×2/2=0.046 kN；
小横杆的自重标准值: P2 = 0.038×1.2/2=0.023 kN；
脚手板的自重标准值: P3 = 0.35×1.2×1.2/2=0.252 kN；
活荷载标准值: Q = 3×1.2×1.2 /2 = 2.16 kN；
荷载的设计值: R=1.2×(0.046+0.023+0.252)+1.4×2.16=3.409 kN；
R < 8.00 kN，单扣件抗滑承载力的设计计算满足要求!
5、脚手架立杆
