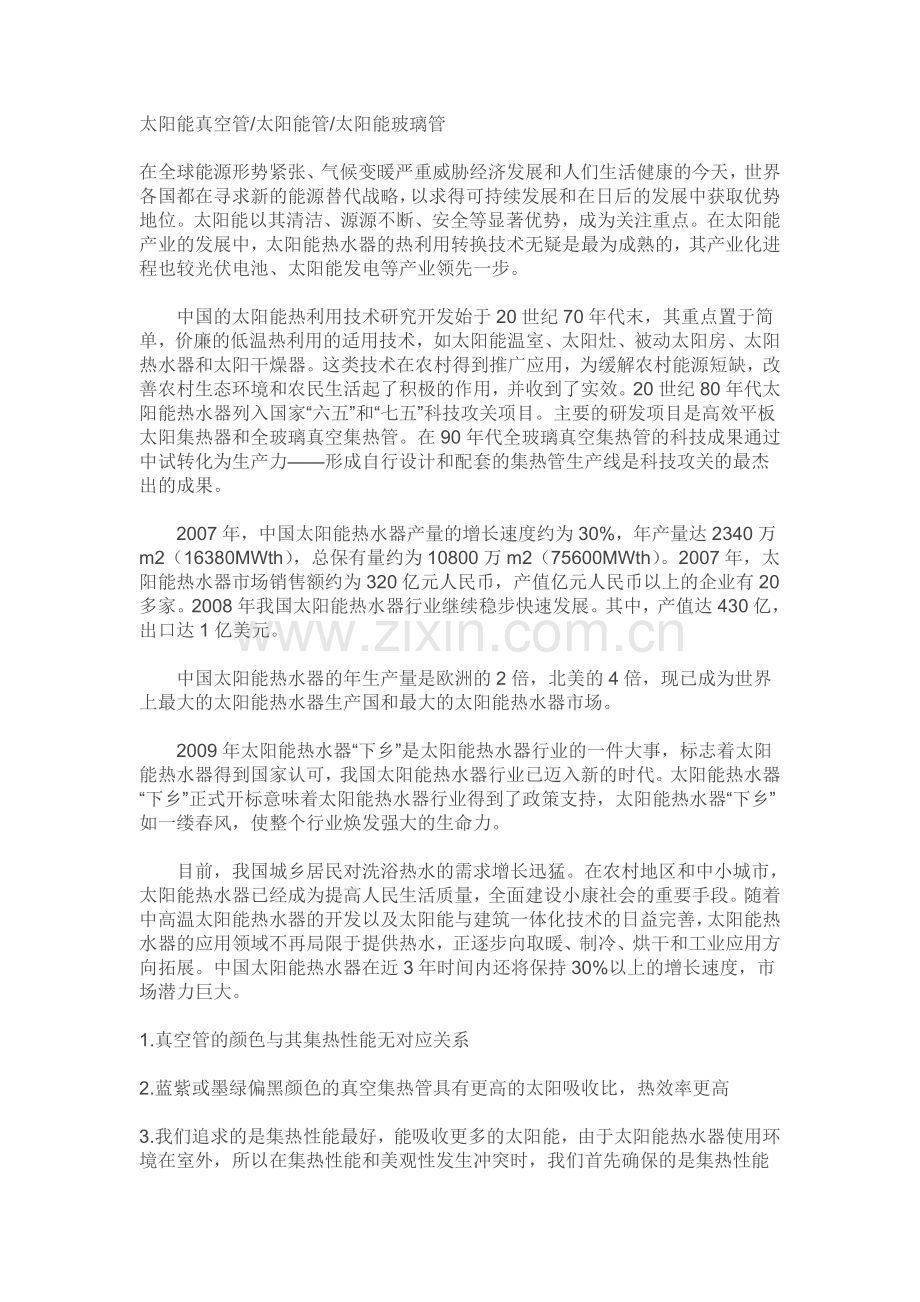

太阳能真空管/太阳能管/太阳能玻璃管

在全球能源形势紧张、气候变暖严重威胁经济发展和人们生活健康的今天，世界各国都在寻求新的能源替代战略，以求得可持续发展和在日后的发展中获取优势地位。太阳能以其清洁、源源不断、安全等显著优势，成为关注重点。在太阳能产业的发展中，太阳能热水器的热利用转换技术无疑是最为成熟的，其产业化进程也较光伏电池、太阳能发电等产业领先一步。

　　中国的太阳能热利用技术研究开发始于20世纪70年代末，其重点置于简单，价廉的低温热利用的适用技术，如太阳能温室、太阳灶、被动太阳房、太阳热水器和太阳干燥器。这类技术在农村得到推广应用，为缓解农村能源短缺，改善农村生态环境和农民生活起了积极的作用，并收到了实效。20世纪80年代太阳能热水器列入国家“六五”和“七五”科技攻关项目。主要的研发项目是高效平板太阳集热器和全玻璃真空集热管。在90年代全玻璃真空集热管的科技成果通过中试转化为生产力——形成自行设计和配套的集热管生产线是科技攻关的最杰出的成果。

　　2007年，中国太阳能热水器产量的增长速度约为30%，年产量达2340万m2（16380MWth），总保有量约为10800万m2（75600MWth）。2007年，太阳能热水器市场销售额约为320亿元人民币，产值亿元人民币以上的企业有20多家。2008年我国太阳能热水器行业继续稳步快速发展。其中，产值达430亿，出口达1亿美元。

　　中国太阳能热水器的年生产量是欧洲的2倍，北美的4倍，现已成为世界上最大的太阳能热水器生产国和最大的太阳能热水器市场。

　　2009年太阳能热水器“下乡”是太阳能热水器行业的一件大事，标志着太阳能热水器得到国家认可，我国太阳能热水器行业已迈入新的时代。太阳能热水器“下乡”正式开标意味着太阳能热水器行业得到了政策支持，太阳能热水器“下乡”如一缕春风，使整个行业焕发强大的生命力。

　　目前，我国城乡居民对洗浴热水的需求增长迅猛。在农村地区和中小城市，太阳能热水器已经成为提高人民生活质量，全面建设小康社会的重要手段。随着中高温太阳能热水器的开发以及太阳能与建筑一体化技术的日益完善，太阳能热水器的应用领域不再局限于提供热水，正逐步向取暖、制冷、烘干和工业应用方向拓展。中国太阳能热水器在近3年时间内还将保持30%以上的增长速度，市场潜力巨大。

1.真空管的颜色与其集热性能无对应关系

2.蓝紫或墨绿偏黑颜色的真空集热管具有更高的太阳吸收比，热效率更高

3.我们追求的是集热性能最好，能吸收更多的太阳能，由于太阳能热水器使用环境在室外，所以在集热性能和美观性发生冲突时，我们首先确保的是集热性能

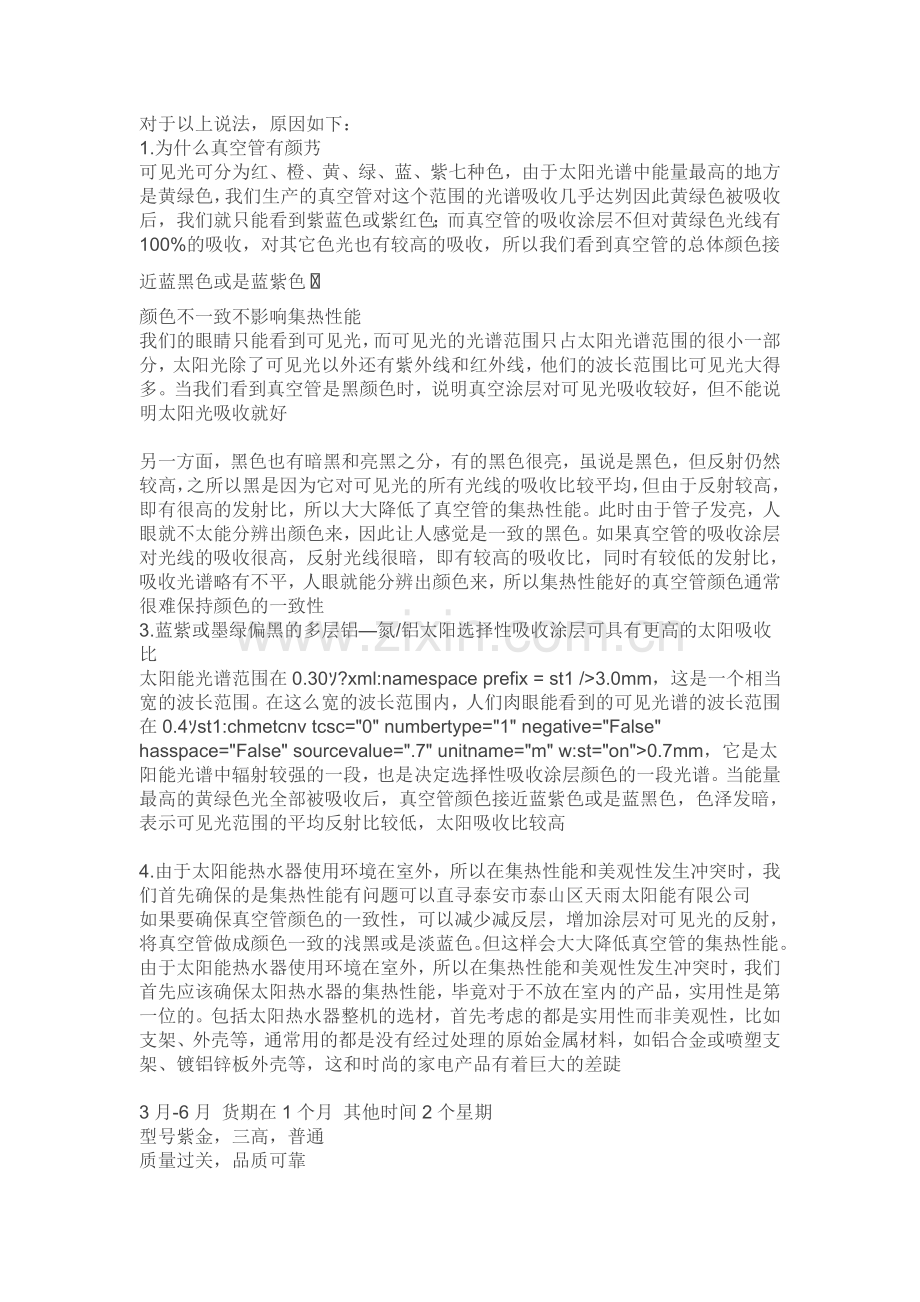

对于以上说法，原因如下：
1.为什么真空管有颜艿
可见光可分为红、橙、黄、绿、蓝、紫七种色，由于太阳光谱中能量最高的地方是黄绿色，我们生产的真空管对这个范围的光谱吸收几乎达刿因此黄绿色被吸收后，我们就只能看到紫蓝色或紫红色；而真空管的吸收涂层不但对黄绿色光线有100%的吸收，对其它色光也有较高的吸收，所以我们看到真空管的总体颜色接近蓝黑色或是蓝紫色〿
颜色不一致不影响集热性能
我们的眼睛只能看到可见光，而可见光的光谱范围只占太阳光谱范围的很小一部分，太阳光除了可见光以外还有紫外线和红外线，他们的波长范围比可见光大得多。当我们看到真空管是黑颜色时，说明真空涂层对可见光吸收较好，但不能说明太阳光吸收就好

另一方面，黑色也有暗黑和亮黑之分，有的黑色很亮，虽说是黑色，但反射仍然较高，之所以黑是因为它对可见光的所有光线的吸收比较平均，但由于反射较高，即有很高的发射比，所以大大降低了真空管的集热性能。此时由于管子发亮，人眼就不太能分辨出颜色来，因此让人感觉是一致的黑色。如果真空管的吸收涂层对光线的吸收很高，反射光线很暗，即有较高的吸收比，同时有较低的发射比，吸收光谱略有不平，人眼就能分辨出颜色来，所以集热性能好的真空管颜色通常很难保持颜色的一致性
3.蓝紫或墨绿偏黑的多层铝—氮/铝太阳选择性吸收涂层可具有更高的太阳吸收比
太阳能光谱范围在0.30ｿ?xml:namespace prefix = st1 />3.0mm，这是一个相当宽的波长范围。在这么宽的波长范围内，人们肉眼能看到的可见光谱的波长范围在0.4ｿst1:chmetcnv tcsc="0" numbertype="1" negative="False" hasspace="False" sourcevalue=".7" unitname="m" w:st="on">0.7mm，它是太阳能光谱中辐射较强的一段，也是决定选择性吸收涂层颜色的一段光谱。当能量最高的黄绿色光全部被吸收后，真空管颜色接近蓝紫色或是蓝黑色，色泽发暗，表示可见光范围的平均反射比较低，太阳吸收比较高

4.由于太阳能热水器使用环境在室外，所以在集热性能和美观性发生冲突时，我们首先确保的是集热性能有问题可以直寻泰安市泰山区天雨太阳能有限公司
如果要确保真空管颜色的一致性，可以减少减反层，增加涂层对可见光的反射，将真空管做成颜色一致的浅黑或是淡蓝色。但这样会大大降低真空管的集热性能。由于太阳能热水器使用环境在室外，所以在集热性能和美观性发生冲突时，我们首先应该确保太阳热水器的集热性能，毕竟对于不放在室内的产品，实用性是第一位的。包括太阳热水器整机的选材，首先考虑的都是实用性而非美观性，比如支架、外壳等，通常用的都是没有经过处理的原始金属材料，如铝合金或喷塑支架、镀铝锌板外壳等，这和时尚的家电产品有着巨大的差跿

3月-6月 货期在1个月 其他时间2个星期
型号紫金，三高，普通
质量过关，品质可靠
图片仅供参考
太阳能真空管/太阳能管/太阳能玻璃管
3月-6月 货期在1个月 其他时间2个星期
型号紫金，三高，普通
质量过关，品质可靠
历史资料:2009-09-15版本

太阳能真空管
太阳能真空管构造
太阳能真空管的分类
太阳能普通管和三高管的不同

　　太阳能真空管，太阳能热水器真空管是太阳能热水器的核心元件，被誉为太阳能热水器的“心脏”，真空管质量的优劣直接影响到太阳能热水器的使用寿命和性能，太阳能产业的快速发展也带动了真空管企业的发展，一方面是围绕真空管的专利技术在不断推成出新，另一方面是真空管企业和生产线最近几年都如同雨后春笋般地在增加。
　　真空管是太阳能热水器的核心，他的结构如同一个拉长的暖瓶胆，内外层之间为真空。在内玻璃管的表面上利用特种工艺涂有光谱选择性吸收涂层，用来最大限度的吸收太阳辐射能。经阳光照射，光子撞击涂层，太阳能转化成热能，水从涂层外吸热，水温升高，密度减小，热水向上运动，而比重大的冷水下降。热水始终位于上部，即水箱中。太阳能热水器中热水的升温情况与外界温度关系不大，主要取决于光照。当打开厨房或洗浴间的任何一个水龙头时，热水器内的热水便依靠自然落差流出，落差越大，水压越高。当前，国内生产毛坯管的企业主要有力诺、元升、曜晖等企业，生产真空管的企业主要有力诺、泰安义德隆新能源设备制造有限公司等企业，主要有两种种类，一是管内不走水的，一是管内走水的，传统的真空管都是管内走水，双真空的推出和“热管直插式”真空管的推出都使得玻璃管内不走水。
　　作为太阳能热水器的心脏，真空管将会随着环境的变化而不断变化，因为区域的差异、目标消费群体的差异、建筑的差异都要求太阳能热水器因地因时制宜，与建筑有效结合。
太阳能真空管构造
　　  全玻璃真空管的构造由内玻璃管、太阳选择性吸收涂层、真空夹层、罩玻璃管、支承件（弹簧卡子）、吸气剂等部分组成。
　　1.内玻璃管用来作为水的流动管道；
　　2.氧化铜、黑镍、黑铬、黑锌、黑铜等太阳选择性吸收涂料，是通过采用真空沉积、溅射技术、电化学处理等工艺均匀地涂在内玻璃管的外表面，用来吸收太阳辐射能；
　　3.将涂有选择性涂层的内玻璃管封入罩玻璃内，然后将内外玻璃管之间抽成真空，形成真空度为0.05Pa的真空夹层，以减少由于空气对流和传导而引起的热损失，这与热水瓶的原理相似；
　　4.全玻璃真空集热管采用单端开口设计，通过一端内、外管环形熔封起来，其内管另一端是密闭半球形圆头，弹簧卡子就是用来将该圆头支承在罩玻璃管的内部端，使得内玻璃管吸收太阳辐射而温度升高时，玻璃圆头形成热膨胀的自由端，从而缓冲了热水器工作时引起真空集热管开口端部的热应力；
　　5.真空管在受热后，原来被吸附在管壁上的微量气体（主要是水蒸气）会释放出来，影响真空度，吸气剂和吸气膜就是用来吸收这些被释放出来的气体，以保持集热管内的高真空。
太阳能真空管的分类
　　（1） 家用太阳能热水器使用的太阳能真空管按照管径分为47管和58管，按照长度分为1.5米，1.6米，1.8米，2.1米
　　（2） 按照生产工艺分为：太阳能普通管、三高管、紫金管
太阳能普通管和三高管的不同
　　三高 “太阳芯”真空管与普通管的区别在于吸热膜层不一样（吸热膜层是真空管的关键部位）。三高管是干涉膜，普通管是渐变膜。它们的区别主要表现为干涉膜与渐变膜的区别。
　　1、根本区别：膜层结构不同，导致吸收太阳光线的原理不一样。渐变膜，为多层膜，其吸收层一般是9层，它对太阳光线是逐层吸收的，而且其吸收光线的性能逐渐变高。由于这种渐变结构，发射比随温度上升不断加大，以致工作温度在300~500℃时，发射比大大增加。而且吸收层中的铝离子在高温状态下，活泼性大大增强，并发生漂移。这样膜层的内部结构发生错乱，导致膜层开始老化。长期处于这种高温状态下，膜层就会脱落，从而影响了真空管的集热效率和寿命。
　　干涉膜，其吸收层共2层，两层膜之间，因金属成份的配比不同而产生干涉作用，使吸收比增加，发射比降低。再加上减反层减少反射的作用，从而实现更高的吸收比和更低的发射比，大大提高了集热效率。
　　2、特征：三高管的吸收比提高了12％，发射比降低了30％－40％，超吸收，热损少，升温快。高效管，超吸收，热效高，升温快，在同样的光照条件下，比普通管能出更多更高水温的热水；高寒管，因铜离子的发射比比铝离子低0．2，因此热损很少，在高寒环境下仍能正常工作，－30℃照常出热水；高温特效管，因膜层中的不锈钢离子耐高温，抗空晒，膜层在400℃条件下不老化、不衰减、不变色。
　　在相同光照条件下，普通管热吸收不如三高管高，甚至不能满足洗浴要求；在温度较低时，热损更大，集热效率下降，影响正常使用；尤其在空晒超过270℃时，膜层开始老化、脱落，吸收率快速降低，寿命大大缩短。
　　3、工艺：高温特效管、高寒管、高效管分别采用三靶、双靶、单靶磁控溅射工艺；普通管一般都采用单靶磁控溅射工艺。
　　4、外观：A、管口，此处膜层在800℃以上高温状态下封口时，脱落一部分是不可避免的。高温特效管因耐高温，只有约1厘米长无膜层，而其它管因不耐高温，膜层脱落长度约2．5厘米。B、内管颜色：用肉眼观察，高温、高寒管的内管颜色为暗红色（因膜层底层为铜）；而高效管和普通管为白色（因膜层底层为铝）。
太阳能三高管
　　“三高”指的是耐高温，抗高寒，高效吸收，一般只通过三靶干涉膜工艺的制成的真空管(一般的是渐变膜）

太阳能三高管
一般的三高管的镀膜是三层，一层铜，一层不锈钢氮化铝，一层铝氮铝；渐变膜只有一种材质的涂层就是铝氮铝，相对来说三高管的性能要比渐变膜的要高一些。三高管的镀膜离管口的距离很近，约1厘米左右。真空度高达10负4次方。
　　太阳能普通管，三高管，管中管的材料按国家标准规定都应是高硼硅3.3的玻璃来做的。其实普通管，与管中管的镀膜技术是一样的，都是传统淅变膜技术，膜层较厚。普通管与管中管的区别就在于管中管多一颗两端封闭的管插在真空管中。三高管吸热效果可以增高14%，耐高温抗高寒。

太阳能是太阳内部连续不断的核聚变反应过程产生的能量。地球轨道上的平均太阳辐射强度为1367kw/m2。地球赤道的周长为40000km，从而可计算出，地球获得的能量可达173,000TW。在海平面上的标准峰值强度为1kw/m2，地球表面某一点24h的年平均辐射强度为0.20kw/m2，相当于有102,000TW 的能量，人类依赖这些能量维持生存，其中包括所有其他形式的可再生能源（地热能资源除外）虽然太阳能资源总量相当于现在人类所利用的能源的一万多倍，但太阳能的能量密度低，而且它因地而异，因时而变，这是开发利用太阳能面临的主要问题。太阳能的这些特点会使它在整个综合能源体系中的作用受到一定的限制。
太阳能热水器原理

能量与环境偏

太阳能热水器便是太阳能成果应用中的一大产业，它为百姓提供环保、安全节能、卫生的新型热水器产品， 太阳能热水器就是吸收太阳能的辐射热能，加
热冷水提供给 人们在生活、生产中使用的节能设备。
系统组成
◆ 集热器：
系统中的集热元件。其功能相当于电热水器中的电 热管。和电热水器、燃气热水器不同的是，太阳能集热器利 用的是太阳的辐射热量，故而加热时间只能在有太阳照射的 白昼。
◆ 保温水箱：
和电热水器的保温水箱一样，是储存热水的容器。 因为太阳能热水器只能白天工作，而人们一般在晚上才使用 热水，所以必须通过保温水箱把集热器在白天产出的热水储 存起来。容积是每天晚上用热水量的总和。采用同乐搪瓷内 胆承压保温水箱，保温效果好，耐腐蚀，水质清洁，使用寿 命可长达20年以上。
◆ 连接管道：
将热水从集热器输送到保温水箱、将冷水从保温 水箱输送到集热器的通道，使整套系统形成一个闭合的环路。 设计合理、连接正确的循环管道对太阳能系统是否能达到最 佳工作状态至关重要。热水管道必须做保温处理。管道必须 有很高的质量，保证有20年以上的使用寿命。
环保作用
每平方米平板太阳能集热器平均每个正常日照日，可产生相当于2.5度电的热量，每年可节约标准煤200公斤 左右，可以减少700多公斤CO2的排放量。太阳能热水器的广泛运用，包括生活用热水，采暖，空调,在省钱 的同时必将极大地改善地球的污染状况。
目前市场常见太阳能热水器品牌有：清华阳光、皇明、阿里斯顿、神光、华扬、桑普、华帝、海宁市神太、喜满天、豪意、跃美等等适用于多晴少云地区。
目前太阳能热水器占整个热水器市场的11.2％，而据预测，到2015年，我国太阳能热水器普及率将达到30％。现在各地均用电非常紧张，能源非常紧缺，使用太阳能热水器可以节约很多能源，还可以防止污染。从个人角度来说，用太阳能热水器价格要比用电热水器便宜得多，比用电、用燃气至少节约三分之二以上。所以建议您选用太阳能热水器，一来可以节约用电，二来长远考虑使用费用也较低。
价格：2000-6000元
建议使用：
皇明 HDS-14TT19/58-42D
北京报价￥3312 广州报价￥3312
南京报价￥3312 成都报价￥3312
参考资料：

太阳能热水器原理

能量与环境偏

太阳能热水器便是太阳能成果应用中的一大产业，它为百姓提供环保、安全节能、卫生的新型热水器产品， 太阳能热水器就是吸收太阳能的辐射热能，加
热冷水提供给 人们在生活、生产中使用的节能设备。
系统组成
◆ 集热器：
系统中的集热元件。其功能相当于电热水器中的电 热管。和电热水器、燃气热水器不同的是，太阳能集热器利 用的是太阳的辐射热量，故而加热时间只能在有太阳照射的 白昼。
◆ 保温水箱：
和电热水器的保温水箱一样，是储存热水的容器。 因为太阳能热水器只能白天工作，而人们一般在晚上才使用 热水，所以必须通过保温水箱把集热器在白天产出的热水储 存起来。容积是每天晚上用热水量的总和。采用同乐搪瓷内 胆承压保温水箱，保温效果好，耐腐蚀，水质清洁，使用寿 命可长达20年以上。
◆ 连接管道：
将热水从集热器输送到保温水箱、将冷水从保温 水箱输送到集热器的通道，使整套系统形成一个闭合的环路。 设计合理、连接正确的循环管道对太阳能系统是否能达到最 佳工作状态至关重要。热水管道必须做保温处理。管道必须 有很高的质量，保证有20年以上的使用寿命。
环保作用
每平方米平板太阳能集热器平均每个正常日照日，可产生相当于2.5度电的热量，每年可节约标准煤200公斤 左右，可以减少700多公斤CO2的排放量。太阳能热水器的广泛运用，包括生活用热水，采暖，空调,在省钱 的同时必将极大地改善地球的污染状况。
目前市场常见太阳能热水器品牌有：清华阳光、皇明、阿里斯顿、神光、华扬、桑普、华帝、海宁市神太、喜满天、豪意、跃美等等适用于多晴少云地区。
目前太阳能热水器占整个热水器市场的11.2％，而据预测，到2015年，我国太阳能热水器普及率将达到30％。现在各地均用电非常紧张，能源非常紧缺，使用太阳能热水器可以节约很多能源，还可以防止污染。从个人角度来说，用太阳能热水器价格要比用电热水器便宜得多，比用电、用燃气至少节约三分之二以上。所以建议您选用太阳能热水器，一来可以节约用电，二来长远考虑使用费用也较低。
价格：2000-6000元
建议使用：
皇明 HDS-14TT19/58-42D
北京报价￥3312 广州报价￥3312
南京报价￥3312 成都报价￥3312
参考资料：
回答者：超醒 - 助理 三级 1-23 23:30
评价已经被关闭 目前有 1 个人评价
好
100% （1） 不好
0% （0）
太阳是一个巨大、久远、无尽的能源。尽管太阳辐射到地球大气层的能量仅为其总辐射能量（约为3.75×1026W）的22亿分之一，但已高达173,000TW，也就是说太阳每秒钟照射到地球上的能量就相当于500万吨煤。下图是地球上的能流图。从图上可以看出，地球上的风能、水能、海洋温差能、波浪能和生物质能以及部分潮汐能都是来源于太阳；即使是地球上的化石燃料（如煤、石油、天然气等）从根本上说也是远古以来贮存下来的太阳能，所以广义的太阳能所包括的范围非常大，狭义的太阳能则限于太阳辐射能的光热、光电和光化学的直接转换。

太阳能既是一次能源，又是可再生能源。它资源丰富，既可免费使用，又无需运输，对环境无任何污染。但太阳能也有两个主要缺点：一是能流密度低；二是其强度受各种因素（季节、地点、气候等）的影响不能维持常量。这两大缺点大大限制了太阳能的有效利用。

人类对太阳能的利用有着悠久的历史。我国早在两千多年前的战国时期就知道利用钢制四面镜聚焦太阳光来点火；利用太阳能来干燥农副产品。发展到现代，太阳能的利用已日益广泛，它包括太阳能的光热利用，太阳能的光电利用和太阳能的光化学利用等
1.发电能
2.发热能
3.电能能转化成各种机械能
4.热能能转化成电能
5.电能也能转化成热能
6.电能做什么 太阳能就能做什么。
太阳能是一种辐射能，具有即时性，必须即时转换成其它形式能量才能利用和贮存。将太阳能转换成不同形式的能量需要不同的能量转换器，集热器通过吸收面可以将太阳能转换成热能，利用光伏效应太阳电池可以将太阳能转换成电能，通过光合作用植物可以将太阳能转换成生物质能，等等。原则上，太阳能可以直接或间接转换成任何形式的能量，但转换次数越多，最终太阳能转换的效率便越低。

太阳能-热能转换

引言 太阳能是人类取之不尽用之不竭的可再生能源．也是清洁能源，不产生任何的环境污染。在太阳能的有效利用当中；大阳能光电利用是近些年来发展最快，最具活力的研究领域， 是其中最受瞩目的项目之一。为此，人们研制和开发了太阳能电池。制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。不论以何种材料来制作电池，对太阳能电池材料一般的要求有：1、半导体材料的禁带不能太宽；②要有较高的光电转换效率：3、材料本身对环境不造成污染；4、材料便于工业化生产且材料性能稳定。基于以上几个方面考虑，硅是最理想的太阳能电池材料，这也是太阳能电池以硅材料为主的主要原因。但随着新材料的不断开发和相关技术的发展，以其它村料为基础的太阳能电池也愈来愈显示出诱人的前景。本文简要地综述了太阳能电池的种类及其研究现状，并讨论了太阳能电池的发展及趋势。 1 硅系太阳能电池 1.1 单晶硅太阳能电池 硅系列太阳能电池中，单晶硅大阳能电池转换效率最高，技术也最为成熟。高性能单晶硅电池是建立在高质量单晶硅材料和相关的成热的加工处理工艺基础上的。现在单晶硅的电地工艺己近成熟，在电池制作中，一般都采用表面织构化、发射区钝化、分区掺杂等技术，开发的电池主要有平面单晶硅电池和刻槽埋栅电极单晶硅电池。提高转化效率主要是靠单晶硅表面微结构处理和分区掺杂工艺。在此方面，德国夫朗霍费费莱堡太阳能系统研究所保持着世界领先水平。该研究所采用光刻照相技术将电池表面织构化，制成倒金字塔结构。并在表面把一13nm。厚的氧化物钝化层与两层减反射涂层相结合．通过改进了的电镀过程增加栅极的宽度和高度的比率：通过以上制得的电池转化效率超过23%，是大值可达23．3％。Kyocera公司制备的大面积（225cm2）单电晶太阳能电池转换效率为19．44%，国内北京太阳能研究所也积极进行高效晶体硅太阳能电池的研究和开发，研制的平面高效单晶硅电池（2cm X 2cm）转换效率达到19.79%，刻槽埋栅电极晶体硅电池（5cm X 5cm）转换效率达8.6%。 单晶硅太阳能电池转换效率无疑是最高的，在大规模应用和工业生产中仍占据主导地位，但由于受单晶硅材料价格及相应的繁琐的电池工艺影响，致使单晶硅成本价格居高不下，要想大幅度降低其成本是非常困难的。为了节省高质量材料，寻找单晶硅电池的替代产品，现在发展了薄膜太阳能电池，其中多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池就是典型代表。 1．2 多晶硅薄膜太阳能电池 通常的晶体硅太阳能电池是在厚度350～450μm的高质量硅片上制成的，这种硅片从提拉或浇铸的硅锭上锯割而成。因此实际消耗的硅材料更多。为了节省材料，人们从70年代中期就开始在廉价衬底上沉积多晶硅薄膜，但由于生长的硅膜晶粒大小，未能制成有价值的太阳能电池。为了获得大尺寸晶粒的薄膜，人们一直没有停止过研究，并提出了很多方法。目前制备多晶硅薄膜电池多采用化学气相沉积法，包括低压化学气相沉积（LPCVD）和等离子增强化学气相沉积（PECVD）工艺。此外，液相外延法（LPPE）和溅射沉积法也可用来制备多晶硅薄膜电池。 化学气相沉积主要是以SiH2Cl2、SiHCl3、Sicl4或SiH4,为反应气体,在一定的保护气氛下反应生成硅原子并沉积在加热的衬底上，衬底材料一般选用Si、SiO2、Si3N4等。但研究发现，在非硅衬底上很难形成较大的晶粒,并且容易在晶粒间形成空隙。解决这一问题办法是先用 LPCVD在衬底上沉炽一层较薄的非晶硅层，再将这层非晶硅层退火，得到较大的晶粒，然后再在这层籽晶上沉积厚的多晶硅薄膜，因此，再结晶技术无疑是很重要的一个环节，目前采用的技术主要有固相结晶法和中区熔再结晶法。多晶硅薄膜电池除采用了再结晶工艺外，另外采用了几乎所有制备单晶硅太阳能电池的技术，这样制得的太阳能电池转换效率明显提高。德国费莱堡太阳能研究所采用区馆再结晶技术在FZ Si衬底上制得的多晶硅电池转换效率为19％，日本三菱公司用该法制备电池，效率达16.42%。 液相外延（LPE）法的原理是通过将硅熔融在母体里，降低温度析出硅膜。美国Astropower公司采用LPE制备的电池效率达12．2％。中国光电发展技术中心的陈哲良采用液相外延法在冶金级硅片上生长出硅晶粒，并设计了一种类似于晶体硅薄膜太阳能电池的新型太阳能电池，称之为“硅粒”太阳能电池，但有关性能方面的报道还未见到。 多晶硅薄膜电池由于所使用的硅远较单晶硅少，又无效率衰退问题，并且有可能在廉价衬底材料上制备，其成本远低于单晶硅电池，而效率高于非晶硅薄膜电池，因此，多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。 1.3 非晶硅薄膜太阳能电池 开发太阳能电池的两个关键问题就是：提高转换效率和 降低成本。由于非晶硅薄膜太阳能电池的成本低，便于大规模生产，普遍受到人们的重视并得到迅速发展，其实早在70年代初，Carlson等就已经开始了对非晶硅电池的研制工作,近几年它的研制工作得到了迅速发展,目前世界上己有许多家公司在生产该种电池产品。 非晶硅作为太阳能材料尽管是一种很好的电池材料，但由于其光学带隙为1.7eV, 使得材料本身对太阳辐射光谱的长波区域不敏感，这样一来就限制了非晶硅太阳能电池的转换效率。此外，其光电效率会随着光照时间的延续而衰减，即所谓的光致衰退S一W效应，使得电池性能不稳定。解决这些问题的这径就是制备叠层太阳能电池，叠层太阳能电池是由在制备的p、i、n层单结太阳能电池上再沉积一个或多个P-i-n子电池制得的。叠层太阳能电池提高转换效率、解决单结电池不稳定性的关键问题在于：①它把不同禁带宽度的材科组台在一起，提高了光谱的响应范围；②顶电池的i层较薄，光照产生的电场强度变化不大，保证i层中的光生载流子抽出；③底电池产生的载流子约为单电池的一半，光致衰退效应减小；④叠层太阳能电池各子电池是串联在一起的。 非晶硅薄膜太阳能电池的制备方法有很多，其中包括反应溅射法、PECVD法、LPCVD法等，反应原料气体为H2稀释的SiH4，衬底主要为玻璃及不锈钢片，制成的非晶硅薄膜经过不同的电池工艺过程可分别制得单结电池和叠层太阳能电池。目前非晶硅太阳能电池的研究取得两大进展：第一、三叠层结构非晶硅太阳能电池转换效率达到13％，创下新的记录；第二.三叠层太阳能电池年生产能力达5MW。美国联合太阳能公司（VSSC）制得的单结太阳能电池最高转换效率为9．3%，三带隙三叠层电池最高转换效率为13％，见表1 上述最高转换效率是在小面积（0．25cm2）电池上取得的。曾有文献报道单结非晶硅太阳能电池转换效率超过12．5％，日本中央研究院采用一系列新措施，制得的非晶硅电池的转换效率为13．2％。国内关于非晶硅薄膜电池特别是叠层太阳能电池的研究并不多，南开大学的耿新华等采用工业用材料，以铝背电极制备出面积为20X20cm2、转换效率为8．28％的a－Si/a－Si叠层太阳能电池。 非晶硅太阳能电池由于具有较高的转换效率和较低的成本及重量轻等特点，有着极大的潜力。但同时由于它的稳定性不高，直接影响了它的实际应用。如果能进一步解决稳定性问题及提高转换率问题，那么，非晶硅大阳能电池无疑是太阳能电池的主要发展产品之一。 2 多元化合物薄膜太阳能电池 为了寻找单晶硅电池的替代品,人们除开发了多晶硅、非晶硅薄膜太阳能电池外，又不断研制其它材料的太阳能电池。其中主要包括砷化镓III-V族化合物、硫化镉、硫化镉及铜锢硒薄膜电池等。上述电池中，尽管硫化镉、碲化镉多晶薄膜电池的效率较非晶硅薄膜太阳能电池效率高，成本较单晶硅电池低，并且也易于大规模生产，但由于镉有剧毒，会对环境造成严重的污染，因此，并不是晶体硅太阳能电池最理想的替代 砷化镓III-V化合物及铜铟硒薄膜电池由于具有较高的转换效率受到人们的普遍重视。GaAs属于III-V族化合物半导体材料，其能隙为1．4eV，正好为高吸收率太阳光的值，因此，是很理想的电池材料。GaAs等III-V化合物薄膜电池的制备主要采用 MOVPE和LPE技术，其中MOVPE方法制备GaAs薄膜电池受衬底位错、反应压力、III-V比率、总流量等诸多参数的影响。 除GaAs外，其它III-V化合物如Gasb、GaInP等电池材料也得到了开发。1998年德国费莱堡太阳能系统研究所制得的GaAs太阳能电池转换效率为24．2％，为欧洲记录。首次制备的GaInP电池转换效率为14．7％．见表2。另外，该研究所还采用堆叠结构制备GaAs，Gasb电池，该电池是将两个独立的电池堆叠在一起，GaAs作为上电池，下电池用的是Gasb,所得到的电池效率达到31．1％。 铜铟硒CuInSe2简称CIC。CIS材料的能降为1．leV，适于太阳光的光电转换,另外，CIS薄膜太阳电池不存在光致衰退问题。因此，CIS用作高转换效率薄膜太阳能电池材料也引起了人们的注目。 CIS电池薄膜的制备主要有真空蒸镀法和硒化法。真空蒸镀法是采用各自的蒸发源蒸镀铜、铟和硒，硒化法是使用H2Se叠层膜硒化，但该法难以得到组成均匀的CIS。CIS薄膜电池从80年代最初8％的转换效率发展到目前的15％左右。日本松下电气工业公司开发的掺镓的CIS电池，其光电转换效率为15．3％（面积1cm2）。1995年美国可再生能源研究室研制出转换效率为17．l％的CIS太阳能电池，这是迄今为止世界上该电池的最高转换效率。预计到2000年CIS电池的转换效率将达到20％，相当于多晶硅太阳能电池。 CIS作为太阳能电池的半导体材料，具有价格低廉、性能良好和工艺简单等优点，将成为今后发展太阳能电池的一个重要方向。唯一的问题是材料的来源，由于铟和硒都是比较稀有的元素，因此，这类电池的发展又必然受到限制。 3 聚合物多层修饰电极型太阳能电池 在太阳能电池中以聚合物代替无机材料是刚刚开始的一个太阳能电池制爸的研究方向。其原理是利用不同氧化还原型聚合物的不同氧化还原电势，在导电材料（电极）表面进行多层复合，制成类似无机P－N结的单向导电装置。其中一个电极的内层由还原电位较低的聚合物修饰，外层聚合物的还原电位较高，电子转移方向只能由内层向外层转移；另一个电极的修饰正好相反，并且第一个电极上两种聚合物的还原电位均高于后者的两种聚合物的还原电位。当两个修饰电极放入含有光敏化剂的电解波中时．光敏化剂吸光后产生的电子转移到还原电位较低的电极上，还原电位较低电极上积累的电子不能向外层聚合物转移，只能通过外电路通过还原电位较高的电极回到电解液，因此外电路中有光电流产生。 由于有机材料柔性好，制作容易，材料来源广泛，成本底等优势，从而对大规模利用太阳能，提供廉价电能具有重要意义。但以有机材料制备太阳能电池的研究仅仅刚开始，不论是使用寿命，还是电池效率都不能和无机材料特别是硅电池相比。能否发展成为具有实用意义的产品，还有待于进一步研究探索。 4 纳米晶化学太阳能电池 在太阳能电池中硅系太阳能电池无疑是发展最成熟的，但由于成本居高不下，远不能满足大规模推广应用的要求。为此，人们一直不断在工艺、新材料、电池薄膜化等方面进行探索，而这当中新近发展的纳米TiO2晶体化学能太阳能电池受到国内外科学家的重视。 自瑞士Gratzel教授研制成功纳米TiO2化学大阳能电池以来，国内一些单位也正在进行这方面的研究。纳米晶化学太阳能电池（简称NPC电池）是由一种在禁带半导体材料修饰、组装到另一种大能隙半导体材料上形成的，窄禁带半导体材料采用过渡金属Ru以及Os等的有机化合物敏化染料，大能隙半导体材料为纳米多晶TiO2并制成电极，此外NPC电池还选用适当的氧化一还原电解质。纳米晶TiO2工作原理：染料分子吸收太阳光能跃迁到激发态，激发态不稳定，电子快速注入到紧邻的TiO2导带，染料中失去的电子则很快从电解质中得到补偿，进入TiO2导带中的电于最终进入导电膜,然后通过外回路产生光电流。 纳米晶TiO2太阳能电池的优点在于它廉价的成本和简单的工艺及稳定的性能。其光电效率稳定在10％以上，制作成本仅为硅太阳电池的1/5～1/10．寿命能达到2O年以上。但由于此类电池的研究和开发刚刚起步，估计不久的将来会逐步走上市场。 5 太阳能电池的发展趋势 从以上几个方面的讨论可知，作为太阳能电池的材料，III-V族化合物及CIS等系由稀有元素所制备，尽管以它们制成的太阳能电池转换效率很高，但从材料来源看，这类太阳能电池将来不可能占据主导地位。而另两类电池纳米晶太阳能电池和聚合物修饰电极太阳能电地存在的问题，它们的研究刚刚起步，技术不是很成熟，转换效率还比较低，这两类电池还处于探索阶段，短时间内不可能替代应系太阳能电池。因此，从转换效率和材料的来源角度讲，今后发展的重点仍是硅太阳能电池特别是多晶硅和非晶硅薄膜电池。由于多晶硅和非晶硅薄膜电池具有较高的转换效率和相对较低的成本，将最终取代单晶硅电池，成为市场的主导产品。 提高转换效率和降低成本是太阳能电池制备中考虑的两个主要因素，对于目前的硅系太阳能电池，要想再进一步提高转换效率是比较困难的。因此，今后研究的重点除继续开发新的电池材料外应集中在如何降低成本上来，现有的高转换效率的太阳能电池是在高质量的硅片上制成的，这是制造硅太阳能电池最费钱的部分。因此，在如何保证转换效率仍较高的情况下来降低衬底的成本就显得尤为重要。也是今后太阳能电池发展急需解决的问题。近来国外曾采用某些技术制得硅条带作为多晶硅薄膜太阳能电池的基片，以达到降低成本的目的，效果还是比较现想的。

太阳能光电技术发展的现状及前景 2005-6-30
中国太阳能光伏发电面临的困难与前景 2005-6-30
高效率点聚焦太阳热直接发电 2005-6-30
硅基薄膜太阳电池的发展与未来 2005-6-30
非晶硅太阳电池的发展 2005-6-30
太阳能空调的研究与发展 2005-6-30
太阳能利用历史回顾 2005-6-6
中国太阳能热水器消费使用状况调查报告 2005-4-18

更多...

[供求信息]
[供]层压机、TPT

[供]供应太阳能路灯/...

真空管鉴别大全

　　真空管是太阳热水器的核心元件，被誉为太阳热水器的“心脏”，真空管质量的优劣直接影响到它的使用寿命和性能，因此掌握鉴别优质真空管的方法对消费者选择高品质的太阳热水器非常关键，下面就教你几种鉴别方法。
看外观
　　外管表面圆滑、清洁、无色透明，管身无结石、无气线、无明显划伤、划膜（此现象会影响集热效率和美观）。
看颜色
　　膜层颜色应以兰色、兰黑色、黑色、黑兰色、黑紫色为主，整支管上下颜色基本一致。有许多消费者认为黑色的好，其实不然，真空管的性能主要与真空度和膜层结构有关，品牌企业的真空管是在 4000-4300 高温下经过 1-1.5 小时抽真空，以保证真空管真空度高，性能好，寿命长，而真空管的膜层实际是一种纳米材料，在高温下，即使结构上存在极小的差异，其颜色就有比较大的差异。杂牌真空管为了保持颜色一致，采用暖水瓶工艺低温短时抽真空，这样真空度低，膜层易脱落，性能差，寿命短。性能越高的真空管的膜层结构，越难以控制其颜色。所以，真空管的膜层颜色有差异是不可避免的，但这并不影响真空管的集热效果。
看下端收口
　　真空管下端收口处的吸气膜光洁明亮，呈银白色，无发黑或发乌现象。
特别提示
　　目前市场上的真空管种类较多，制造技术千差万别，所以消费
