防腐管道阀门.doc

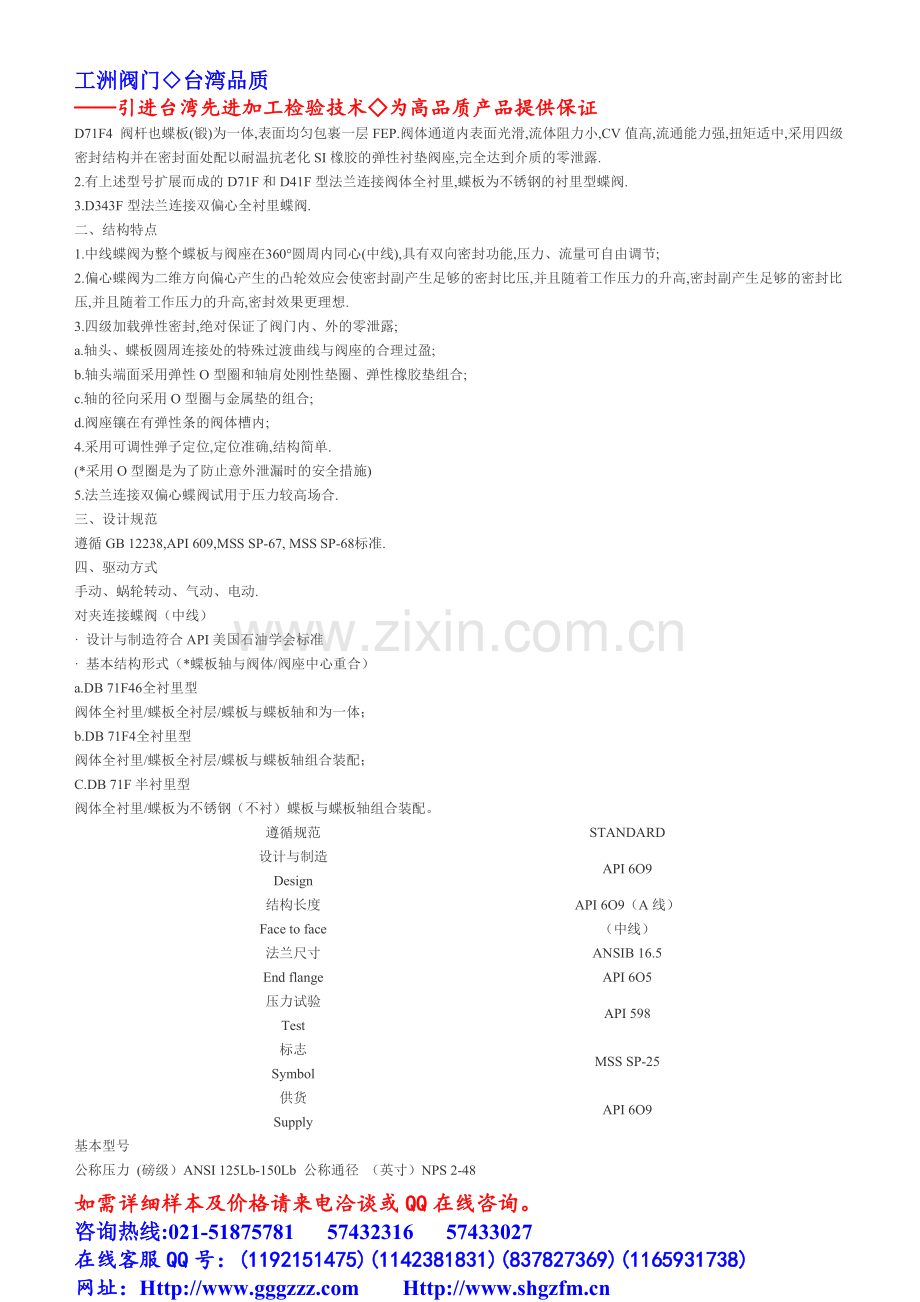

工洲阀门台湾品质引进台湾先进加工检验技术为高品质产品提供保证防腐管道阀门一、产品新型止回阀的详细资料：产品型号：H40F46产品名称：防腐管道阀门产品特点：工洲牌止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。一：产品概述： 工洲牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50,蝶板旋转90即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.一、公司推出的氟塑料衬里蝶阀系列1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受除熔融碱金属和元素氟外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.3.D343F型法兰连接双偏心全衬里蝶阀.二、结构特点1.中线蝶阀为整个蝶板与阀座在360圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;c.轴的径向采用O型圈与金属垫的组合;d.阀座镶在有弹性条的阀体槽内;4.采用可调性弹子定位,定位准确,结构简单.(*采用O型圈是为了防止意外泄漏时的安全措施)5.法兰连接双偏心蝶阀试用于压力较高场合.三、设计规范遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.四、驱动方式手动、蜗轮转动、气动、电动.对夹连接蝶阀（中线） 设计与制造符合API美国石油学会标准 基本结构形式（*蝶板轴与阀体/阀座中心重合）a.DB 71F46全衬里型阀体全衬里/蝶板全衬层/蝶板与蝶板轴和为一体；b.DB 71F4全衬里型阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配；C.DB 71F半衬里型阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。遵循规范STANDARD设计与制造DesignAPI 6O9结构长度Face to faceAPI 6O9（A线）（中线）法兰尺寸End flangeANSIB 16.5API 6O5压力试验TestAPI 598标志SymbolMSS SP-25供货SupplyAPI 6O9基本型号公称压力 (磅级）ANSI 125Lb-150Lb 公称通径 （英寸）NPS 2-48手 动DB 71F（半衬）蜗 轮转 动DB 371F（半衬）DB 71F3 （全衬里）DB 371F3 （全衬里）DB 71F4（全衬里）DB 371F4（全衬里）DB 71F46（全衬里）DB 371F46（全衬里）气 动DB 671F（半衬）电 动DB 971F（半衬）DB 671F3 （全衬里）DB 971F3 （全衬里）DB 671F4（全衬里）DB971F4（全衬里）DB 671F46（全衬里)DB 971F46（全衬里)主要零部件材料表 Standard Material Specifications序号零件名称Name灰铸铁铸钢不锈刚超低碳不锈钢ZCPRPLRL1上、下阀体、阀盖A126C.135AA126 WCBA351CF8A351CF8MA351CF3A351 CF3M2蝶板A126 WCBA105A351CF8A351CF8MA351CF3A351 CF3M3蝶板轴A182 F6A182 F6A182 F304A182 F316A182 F304LA182 F316L4衬里层/阀座PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)5O型圈VITon (氟橡胶）VITon (氟橡胶）6弹性条（垫）SI （硅橡胶）SI （硅橡胶）7调节定位座A182 F304A182 F304A182 F304A182 F316A182 F304LA182 F3168蝶栓A193 B7A193 B7A193 B8MA193 B8MA193 B8MA193 B8M9螺母A194 2HA194 2HA194 8A194 8A194 8A194 810手柄ZL101（铸造铝合金）主要连接尺寸及重量 Dimensions and weights公称通径标准值参考值DN (mm)NPS (inch)LDD1D2fbZ-dD0HW(kg)ANSI 150Lb50243152120.5922164-1920015056521/246178139.51052184-19250160780346190152.51272194-1925017010100452229190.51572248-19300185141255562542161862248-2230021022150656279241.52162268-2220023032200864343298.52702298-2224028566250107140636232423112-2524032580300128148343238123212-2528036094350149253347641323512-292804301254001610259754047023716-293204751504501811463557853324016-323205251725002012769963558424320-2336056522560024154813749.569224820-253606302907503016588784681324544-234006753309003620010571009.797225344-2640080540510504225112261171.4113025948-2950099548012004827613921335128926544-325001170695二、设计规范：遵循GB/T 13932，GB12235，GB12236，API 6D标准。法兰连接止回阀设计与制造符合中国国家标准基本结构形式：升降立式。（新型）主要零部件除阀瓣为整体F3或F46外其它材料见表A15公称压力：DN0.61.0（MPa）公称通径：DN25150（mm）公称型号：H40F3 H40F46三、主要零部件材料表：遵循规范DTANDARD设计与制造GB商12224结构长度Q/DFL-03-99（企业标准）法兰尺寸JB78/JB79（GB HG Sh）压力试验GB/T 13927标志GB 12220供货GB/T 12252四、工洲牌衬氟止回阀主要连接尺寸及重量：公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-dBW（kg）PN0.6（MPa）25115210075602144-121356401 1/2178130100803164-1417010502178140110903164-1419014652 1/21901601301003164-14210188032031851501253184-182352110042672051701453184-183004015063942602252003208-1844090公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-dBW（kg）PN1.0（MPa）25115211585652164-141356.8401 1/2178145110853184-1817011.55021781601251003204-819015652 1/21901801451203204-18210208032031951601353224-182352310042672151801553228-183004415063942802402103248-2344095其它品种隔膜阀一：产品衬里止回阀的详细资料：产品型号：H41J/FS型产品名称：防腐管道阀门产品特点：法兰连接止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.61.6（MPa）公称通径DN15500（mm）基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀。遵循规范STANDARD设计与制造GB12235/GB12236结构长度GB12221/JB96（长一短系列）法兰尺寸JB78/JB79（GB HG SH）试验压力GB/T13927标志GB12220供货GB/T12252二、主要零件材料表：序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢ZCPRPLRL1阀体、阀盖HT250WCBCF8CF8MCF3CF3M2衬里层/阀盖衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）3轴、阀瓣（板）1 Cr13/35WCB1Cr18Ni9/CF800Cr17Ni14Mo2/CF3M4螺栓35351Cr17Ni21Cr17Ni21Cr18Ni9Ti1Cr18Ni9Ti5螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9三、工洲牌衬里止回阀主要连接尺寸及重量：公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-dBHW（kg）PN0.6（MPa）151/21308055402124-12105554203/41509065502144-1211558525116010075602144-12128606321 1/418012090702164-14145757401 1/2200130100803164-14160828502230140110903164-141789510652 1/22901601301103164-14205105208033101851501253184-182301202510043502051701453184-182551353012554002352001753208-183051585015064802602252003208-183451806520084953152802553228-184152151372501062237033531032412-184902401503001269843539536242412-235402651853501478748544541242612-235853002154001691453549546242816-236253602444501897859055051842816-236803852765002097864060056843016-23740415315一、产品新型止回阀的详细资料：产品型号：H40F46产品名称：防腐管道阀门产品特点：工洲牌止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。一：产品概述： 工洲牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50,蝶板旋转90即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.一、公司推出的氟塑料衬里蝶阀系列1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受除熔融碱金属和元素氟外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.3.D343F型法兰连接双偏心全衬里蝶阀.二、结构特点1.中线蝶阀为整个蝶板与阀座在360圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;c.轴的径向采用O型圈与金属垫的组合;d.阀座镶在有弹性条的阀体槽内;4.采用可调性弹子定位,定位准确,结构简单.(*采用O型圈是为了防止意外泄漏时的安全措施)5.法兰连接双偏心蝶阀试用于压力较高场合.三、设计规范遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.四、驱动方式手动、蜗轮转动、气动、电动.对夹连接蝶阀（中线） 设计与制造符合API美国石油学会标准 基本结构形式（*蝶板轴与阀体/阀座中心重合）a.DB 71F46全衬里型阀体全衬里/蝶板全衬层/蝶板与蝶板轴和为一体；b.DB 71F4全衬里型阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配；C.DB 71F半衬里型阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。遵循规范STANDARD设计与制造DesignAPI 6O9结构长度Face to faceAPI 6O9（A线）（中线）法兰尺寸End flangeANSIB 16.5API 6O5压力试验TestAPI 598标志SymbolMSS SP-25供货SupplyAPI 6O9基本型号公称压力 (磅级）ANSI 125Lb-150Lb 公称通径 （英寸）NPS 2-48手 动DB 71F（半衬）蜗 轮转 动DB 371F（半衬）DB 71F3 （全衬里）DB 371F3 （全衬里）DB 71F4（全衬里）DB 371F4（全衬里）DB 71F46（全衬里）DB 371F46（全衬里）气 动DB 671F（半衬）电 动DB 971F（半衬）DB 671F3 （全衬里）DB 971F3 （全衬里）DB 671F4（全衬里）DB971F4（全衬里）DB 671F46（全衬里)DB 971F46（全衬里)主要零部件材料表 Standard Material Specifications序号零件名称Name灰铸铁铸钢不锈刚超低碳不锈钢ZCPRPLRL1上、下阀体、阀盖A126C.135AA126 WCBA351CF8A351CF8MA351CF3A351 CF3M2蝶板A126 WCBA105A351CF8A351CF8MA351CF3A351 CF3M3蝶板轴A182 F6A182 F6A182 F304A182 F316A182 F304LA182 F316L4衬里层/阀座PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)5O型圈VITon (氟橡胶）VITon (氟橡胶）6弹性条（垫）SI （硅橡胶）SI （硅橡胶）7调节定位座A182 F304A182 F304A182 F304A182 F316A182 F304LA182 F3168蝶栓A193 B7A193 B7A193 B8MA193 B8MA193 B8MA193 B8M9螺母A194 2HA194 2HA194 8A194 8A194 8A194 810手柄ZL101（铸造铝合金）主要连接尺寸及重量 Dimensions and weights公称通径标准值参考值DN (mm)NPS (inch)LDD1D2fbZ-dD0HW(kg)ANSI 150Lb50243152120.5922164-1920015056521/246178139.51052184-19250160780346190152.51272194-1925017010100452229190.51572248-19300185141255562542161862248-2230021022150656279241.52162268-2220023032200864343298.52702298-2224028566250107140636232423112-2524032580300128148343238123212-2528036094350149253347641323512-292804301254001610259754047023716-293204751504501811463557853324016-323205251725002012769963558424320-2336056522560024154813749.569224820-253606302907503016588784681324544-234006753309003620010571009.797225344-2640080540510504225112261171.4113025948-2950099548012004827613921335128926544-325001170695二、设计规范：遵循GB/T 13932，GB12235，GB12236，API 6D标准。法兰连接止回阀设计与制造符合中国国家标准基本结构形式：升降立式。（新型）主要零部件除阀瓣为整体F3或F46外其它材料见表A15公称压力：DN0.61.0（MPa）公称通径：DN25150（mm）公称型号：H40F3 H40F46三、主要零部件材料表：遵循规范DTANDARD设计与制造GB商12224结构长度Q/DFL-03-99（企业标准）法兰尺寸JB78/JB79（GB HG Sh）压力试验GB/T 13927标志GB 12220供货GB/T 12252四、工洲牌衬氟止回阀主要连接尺寸及重量：公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-dBW（kg）PN0.6（MPa）25115210075602144-121356401 1/2178130100803164-1417010502178140110903164-1419014652 1/21901601301003164-14210188032031851501253184-182352110042672051701453184-183004015063942602252003208-1844090公称通径标准值参考值DN（mm）NPS（inch）LDD1D2fbZ-dBW（kg）PN1.0（MPa）25115211585652164-141356.8401 1/2178145110853184-1817011.55021781601251003204-819015652 1/21901801451203204-18210208032031951601353224-182352310042672151801553228-183004415063942802402103248-2344095一：产品概述： 工洲牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50,蝶板旋转90即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.一、公司推出的氟塑料衬里蝶阀系列1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受除熔融碱金属和元素氟外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.3.D343F型法兰连接双偏心全衬里蝶阀.二、结构特点1.中线蝶阀为整个蝶板与阀座在360圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;c.轴的径向采用O型圈与金属垫的组合;d.阀座镶在有弹性条的阀体槽内;4.采用可调性弹子定位,定位准确,结构简单.(*采用O型圈是为了防止意外泄漏时的安全措施)5.法兰连接双偏心蝶阀试用于压力较高场合.三、设计规范遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.四、驱动方式手动、蜗轮转动、气动、电动.遵循规范STANDARD设计与制造 DesignGB 12238结构长度Face to faceGB 12221 (短一长系列)法兰尺寸End flangeJB78/JB79 (GB.HG.SH)压力试验TestGB/T 13927标志SymbolGB 12220供货SupplyGB/T 12252法兰连接蝶阀（偏心） 设计与制造符合中国国家标准 基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）a.DA 43F 半衬里型阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;b.DA 43F4 6 全衬里型阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式. 基本型号公称压力 PN0.6-2.5(MPa) 公称通径 DN40-1000（mm)手动DA 43F（半衬）蜗 轮转 动DA 343F（半衬）DA 43F3 （全衬里）DA 343F3 （全衬里）DA 43F46（全衬里）DA343F46（全衬里）气动DA 643F（半衬）电动DA 943F（半衬）DA 643F3 （全衬里）DA 943F3 （全衬里）DA643F46（全衬里）DA9 43F46（全衬里）主要零部件材料表 Standard Material Specifications 表A5序号NO零件名称Name灰铸铁铸钢不锈刚超低碳不锈钢ZCPRPLRL1阀体HT250WCBCF8CF8MCF3CF3M2蝶板轴/销1Cr132Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo23衬里层/阀座PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)4蝶板/填料压盖WCBWCBCF8CF8MCF3CF3M5支架WCB(碳钢)CF8(不锈钢)6填料PTFE (F4)PTFE (F4)PTFE (F4)7蝶栓35351Cr17Ni21Cr17Ni21Cr18Ni91Cr18Ni98螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9主要连接尺寸及重量 Dimensions and weights公称通径标准值参考值DN (mm)NPS (inch)LDD1D2fbZ-dD0HW(kg)PN0.6(MPa)4011/2106130100803164-1416014010502108140110903164-14200160126521/21121601301103164-14250160138031141851501253184-182501701410041272051701453184-183001801612551402352001753208-183002751815061402602252003208-182002953820081523152802553228-18200320742501025047033531032412-182403851053001227043537536242412-232403901423501429048544541242616-252404601794001631053549546242816-232805102204501833059055051842816-232805402685002035064060056843016-233205703786002439075570567053020-253206606087002843086081077553224-2536071010508003247097592088053424-303607801320900365101075102098053624-30380885179510004055011751120108053628-304009901900 公称通径标准值参考值DN (mm)NPS (inch)LDD1D2fbZ-dD0HW(kg)PN0.6(MPa)4011/2106145110853184-18160140105021081601251003204-18200160126521/21121801451203204-18250160138031141951601353224-182501701410041272151801553228-1830018016125514024
