电磁炉维修大全

查看文章

电磁炉
2009年04月12日 星期日 上午 07:25
电磁炉维修。我在网上一查写得扑天盖地。内容太多，像我这样都看不明，何谈实用呢，讲得太过罗嗦,能看得懂的人他也不会用网上查了,我修电磁炉时。不去理什么厂家的。什么型号。什么牌子。什么故障代码，要去完全了解这些可够你记的了，详读这一文后。相信你可以修百种不同电磁炉。
先简单讲一下.电磁炉的工作原理
电磁炉220v工频交流由AC IN插口接入，通过保险丝10~15A （2000W以上用15安保险丝）防止内部电路的过载及短路。VA为并联压敏电路，防止外，部供电电压过高，往往为烧毁自身来保护后级电路的安全。容量为2UF。滤波电容，后级为大功率桥式整流块，可将前级的220v工频交流电整流为脉动直流电，脉动直流电通过扼流圈和平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN线盘与振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。 PAN电磁线盘的后级为电流取样，电流信号传递给电压比较器LM339进行检测。 后级为高压保护二极D18V，作用为保护IGBT，防止反向高压击穿IGBT。

IGBT的控制极
   驱动由对管8050 8550 组成，老试的电磁炉用TA8316S驱动，TA8316S输出14KHz频率的脉冲，根据TA8316S输出的脉宽来调整IGBT通断时间的长短，从而达到调整功率的要求。 LM339为电压比较器，电路中设有锅具检测、温度检测；电流检测，电压检测LM339比较器都将检测信号反馈到、驱动器上，从而达到停机要求。 新出的电磁炉有的由取样电压通过芯片来检测锅具检测、温度检测；电流检测，电压检测.方法由所不同，温度检测 线盘中间的热敏利电阻RT通过热量变化转换为电平变化， IGBT散热铝块上固定有温度开关K1，或热敏电阻 当IGBT过热时，温度开关K1的通断状态发生变化，从而接通CPU复位停机。风扇的电源控制由 CPU输出高电平至三极管Q，从而使导通，风扇通过12V/18V直流运转。控制电路的电源主要由变压器的初级接入，次级输出连接稳压电路。一组形成+5V电压，主要供给集成块CPU供电；一组通过稳压形成12V//18V/24V电压，主要供给集成IC339，驱动 风扇供电
故障分析及维修方法
现象1、烧保险。是电磁炉的多病
①首先将电磁线盘的接线脚断，看看开桥式整流是否击穿。换上保险管，测量电容两端电压，一般桥式整流的直流输出电压为300V直流电压，如无电压，判断整桥流块坏内部是否开路，有无220V交流输入。烧保险时多数坏都由IGBT引起的，所以主查IGBT
判断为IGBT坏，分析原因：两端有电压，说明桥式整流的直流输出正常，如果IGBT的两个输出脚击穿，则相当于直流短路。
注意,换新的桥流桥及IGBT， 依然烧保险，或者还不能工作说明 驱动 8050 8550 IA8316S集成块坏，IGBT门极的高压保护二极D18V。和限流电阻有一个10欧100欧之间的电阻也可以开路。因为IGBT击穿时会有高压通过。换上后故障排除。
分析原因：由于TA8316S输出的脉冲角度过大，导致IGBT出现过载现象 ①测量TA8316S的第③脚有无电压，如无，可检查有无击穿、ZD有无击穿，如有击穿换上后故障排除。分析原因：如果TA8316S的第③脚无18V电压，故障点应在供电电源串联稳压电路，所以必须先检查构成串联稳压电路的基本部件。 ②TA8316S的第③脚有18V电压，故障应在IC集成块TA8316S，换上后故障排除。

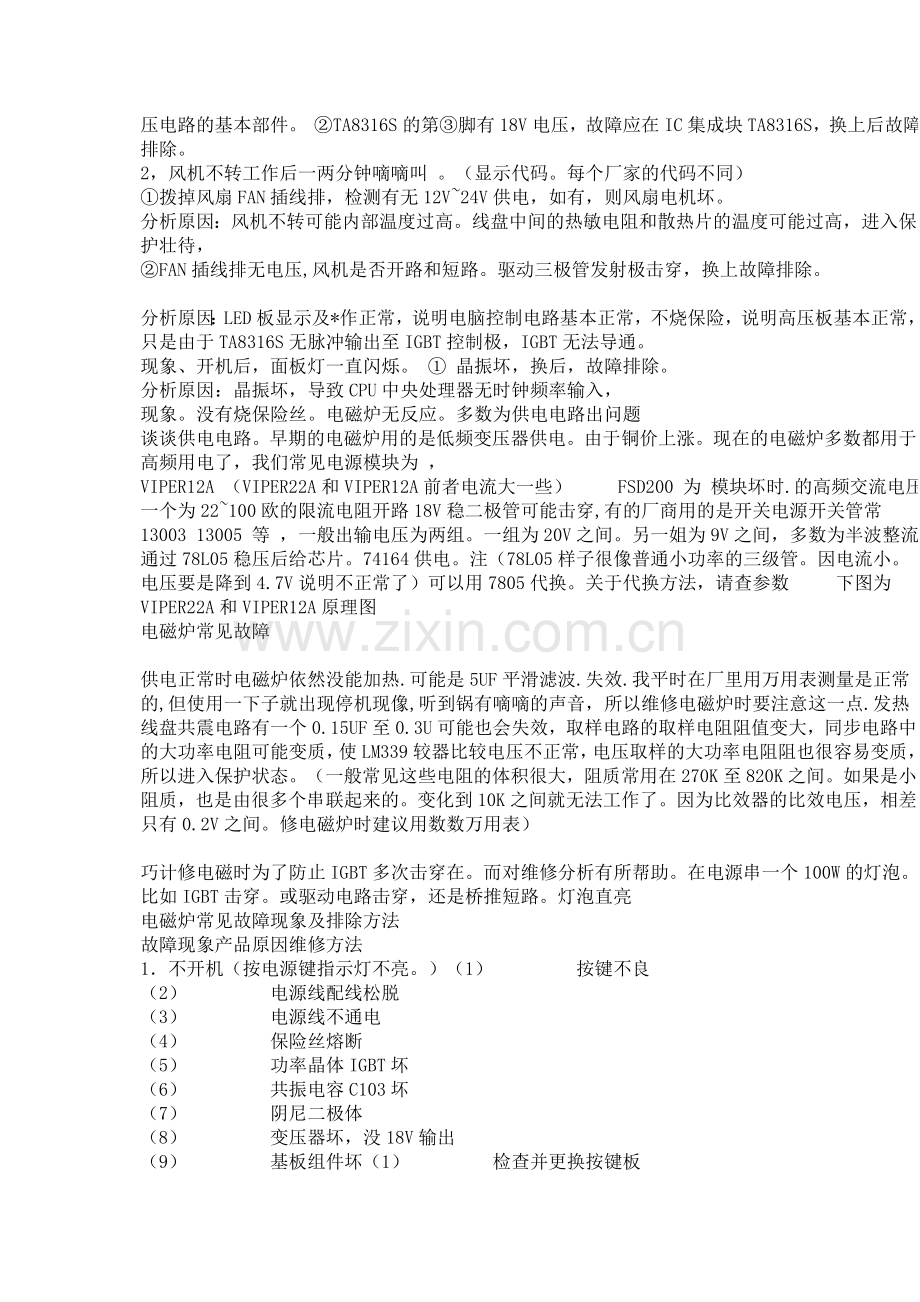

2，风机不转工作后一两分钟嘀嘀叫 。（显示代码。每个厂家的代码不同）
①拨掉风扇FAN插线排，检测有无12V~24V供电，如有，则风扇电机坏。
分析原因：风机不转可能内部温度过高。线盘中间的热敏电阻和散热片的温度可能过高，进入保护壮待，
②FAN插线排无电压,风机是否开路和短路。驱动三极管发射极击穿，换上故障排除。

分析原因：LED板显示及*作正常，说明电脑控制电路基本正常，不烧保险，说明高压板基本正常，只是由于TA8316S无脉冲输出至IGBT控制极，IGBT无法导通。
现象、开机后，面板灯一直闪烁。 ① 晶振坏，换后，故障排除。
分析原因：晶振坏，导致CPU中央处理器无时钟频率输入，
现象。没有烧保险丝。电磁炉无反应。多数为供电电路出问题
谈谈供电电路。早期的电磁炉用的是低频变压器供电。由于铜价上涨。现在的电磁炉多数都用于高频用电了，我们常见电源模块为 ，
VIPER12A （VIPER22A和VIPER12A前者电流大一些）   FSD200 为 模块坏时.的高频交流电压一个为22~100欧的限流电阻开路18V稳二极管可能击穿,有的厂商用的是开关电源开关管常13003 13005 等 ，一般出输电压为两组。一组为20V之间。另一姐为9V之间，多数为半波整流通过78L05稳压后给芯片。74164供电。注（78L05样子很像普通小功率的三级管。因电流小。电压要是降到4.7V说明不正常了）可以用7805代换。关于代换方法，请查参数   下图为VIPER22A和VIPER12A原理图
电磁炉常见故障

供电正常时电磁炉依然没能加热.可能是5UF平滑滤波.失效.我平时在厂里用万用表测量是正常的,但使用一下子就出现停机现像,听到锅有嘀嘀的声音，所以维修电磁炉时要注意这一点.发热线盘共震电路有一个0.15UF至0.3U可能也会失效，取样电路的取样电阻阻值变大，同步电路中的大功率电阻可能变质，使LM339较器比较电压不正常，电压取样的大功率电阻阻也很容易变质，所以进入保护状态。（一般常见这些电阻的体积很大，阻质常用在270K至820K之间。如果是小阻质，也是由很多个串联起来的。变化到10K之间就无法工作了。因为比效器的比效电压，相差只有0.2V之间。修电磁炉时建议用数数万用表）

巧计修电磁时为了防止IGBT多次击穿在。而对维修分析有所帮助。在电源串一个100W的灯泡。比如IGBT击穿。或驱动电路击穿，还是桥推短路。灯泡直亮
电磁炉常见故障现象及排除方法
故障现象产品原因维修方法
1．不开机（按电源键指示灯不亮。）（1）     按键不良
（2）     电源线配线松脱
（3）     电源线不通电
（4）     保险丝熔断
（5）     功率晶体IGBT坏
（6）     共振电容C103坏
（7）     阴尼二极体
（8）     变压器坏，没18V输出
（9）     基板组件坏（1）     检查并更换按键板
（2）     重接
（3）     重接或换新
（4）     更换
（5）     更换
（6）     更换
（7）     检查并更换
（8）     检查并更换
（9）     更换
2．置锅，指示灯亮，但不加热
（1）     线盘没锁好
（2）     稳压二极管ZD101坏
（3）     基板组件坏（1）     锁好线盘
（2）     换稳压二极管ZD101
（3）     换基板组件
3．灯不亮，风扇自转。
（1）     LED插槽插线不良
（2）     稳压二极管ZD2坏
（3）     基板组件坏（1）     重新插接或换LED板
（2）     换稳压二极管ZD2
（3）     换基板组件
4．加热，但指示灯不亮。
（1）     LED二极管坏
（2）     LED基板组件坏
（1）     换LED二极管
（2）     换LED基板组件
5．未置锅，指示灯亮，不加热。
（1）     热敏电阻配线松动或损坏
（2）     集成块LM339坏或集成块TA8316坏
（3）     变压器插接不良
（4）     基板组件坏
（1）     重新插接或换热敏电阻组件
（2）     换LM339或TA8316
（3）     检查或换主控IC
（4）     换基板组件
6．功率无变化
（1）     可调电阻
（2）     加热/定温电阻用错或短路
（3）     主控IC坏
（4）     基板组件坏（1）     换可调电阻
（2）     检查加热/定温电阻
（3）     检查或换主控IC
（4）     换基板或换基板组件
7．蜂鸣器长鸣
（1）     热开关坏/热敏电阻坏，主控IC坏
（2）     振荡子坏，变压器坏
（3）     基板组件坏（1）     换/热开关/热敏电阻/主控IC
（2）     换振荡子，检查或更换变压器
（3）     检查或更换基板组件
8．锅具正常，但闪烁并发出“叮叮”响
（1）锅具检测处于临界点（1）更换R104阻值
9．置锅，灯闪烁
（1）     比流器CT坏
（2）     锅具不对，非标准锅具
（3）     IC1/IC6/R501可调电阻坏
（1）     换比流器CT
（2）     用正确锅具
（3）     检查对应器件
一.电路板烧IGBT或保险丝的维修程序
电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
1．           目视电流保险丝是否烧断
2．           检测IGBT是否击穿：
用数字万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。
A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V~0.7V左右的电压降，内部有阻尼二极管。（型号为GT40T101三极全不通，需外加阻尼二极管）。
3．测量互感器是否断脚，正常状态如下：
用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。
4．           整流桥是否正常（用数字万用表二极管档测试）：
   A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
   B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
   C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
正极
5．检查电容C301；C302；C303；是否受热损坏。（如果损坏已变形或烧熔）
6．检测芯片8316是否击穿：
   测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。
TA8316S
1     2    3     4     5    6    7
7．IGBT处热敏开关绝缘保护是否损坏。

二、按键动作不良
1．测量CPU口线是否击穿：
       用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。
三、功率不能达到到要求
1．线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5µH，PD系列为L=140±5µH。
2．锅具与线圈盘距离是否正常。
3．锅具是否是指定的锅具。
四、检查各元气件是否松动，是否齐全。
装配后不良状况的检查：
1.       不加热：检查互感器是否断脚。
2.       插电后长鸣：检查温度开关端子是否接插良好。
3.       无法开机：检查热敏电阻端子是否接插良好。
4.       无小物检知（不报警）：检查电阻R301~R307是否正常。
R301~R302为68KΩ
R303~R306为130KΩ
R307为3.0KΩ
5.       风扇不转；检查三极管Q2是否烧坏。（一般烧坏三极管引脚跟部已发黄；也可用万用表二极管档测量）

前言随着生活水平的提高，老百姓对安全卫生的炊事用具逐渐接受，电磁炉也进入了千家万户。为了使美的服务网点能够利用电磁炉的散件，快速准确的将电磁炉维修好，特编写了《电磁炉的原理与维修》，内容中以PD16为模板，着重分析了电磁炉的原理，希望大家能够自己通过原理来分析故障，从而起到举一反三的目的。
第一章 电磁炉的工作原理
1、电磁炉的工作原理概述当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。
2、PD16电磁炉电原理图
3、PD16电磁炉的工作方框图
第二章 电磁炉主要部件功能
1、陶瓷板：进口高级耐热晶化陶瓷板。
2、高压主基板：构成主电流回路。
3、低压主基板：电脑控制功能。
4、LED线路板：显示工作状态和传递操作指令。
5、线盘：将高频交变电流转换成交变磁场（ PAN）。
6、风扇组件：散热辅助元件（FAN）。
7、IGBT：通过低电流信号、控制大电流的通断（IGBT）。
8、桥式整流块：将交流电源转换为直流电源（BD101）。
9、热敏电阻件：将热量信号传递到控制电路。
10、热开关组件：感应IGBT工作温度，从而保护IGBT由于过热损坏。
第三章 电磁炉集成块功能
1、C80C49-143A：中央处理器集成快（Ic1）。
2、SN7407N：高压输出缓冲器/驱动器（Ic2）。
3、HD74LS145：四—十线译码器/驱动器（Ic4）。
4、LM339：低功耗、低失调电压比较器（Ic5、IC6）。
5、TA8316S：驱动器（Ic3）。
第四章 电磁炉的工作原理（PD16）
电磁炉220v工频交流由AC IN插口接入，通过保险丝F101防止内部电路的过载及短路。VA为并联压敏电路，防止外部供电电压过高，往往为烧毁自身来保护后级电路的安全。C101为滤波电容，容量为2UF。C101后级为大功率桥式整流块，可将前级的220v工频交流电整流为脉动直流电，脉动直流电通过扼流圈和C102的平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN线盘与C103振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。 PAN电磁线盘的后级为T102电流取样变压器，通过T102次级将电流信号传递给电压比较器LM339进行检测。 T102的后级为高压保护二极D，作用为保护IGBT，防止反向高压击穿IGBT。IGBT的控制极由驱动器TA8316S驱动，TA8316S输出14KHz频率的脉冲，根据TA8316S输出的脉宽来调整IGBT通断时间的长短，从而达到调整功率的要求。 LM339为电压比较器，PD16使用两块LM339：一块为IC5，主要功能为锅具检测、温度检测；另一块为IC6，主要功能为电流检测，电压检测。IC5、IC6两个LM339比较器都将检测信号反馈到TA8316S驱动器上，从而达到调整功率的要求。线盘中间的热敏利电阻RT通过热量变化转换为电平变化，然后通过Q601三极管推动将信号传递到TA8316S，从而调整功率的大小，以达到调整锅具的温度。 IGBT散热铝块上固定有温度开关K1，当IGBT过热时，温度开关K1的通断状态发生变化，从而接通IC1集成块①脚，通过①脚电平的高低变化，从而使IC1集成块④脚复位停机。风扇的电源控制由IC4的第⑦脚输出高电平至三极管Q703，从而使Q703导通，风扇通过12V直流运转。控制电路的电源主要由T101变压器的初级接入，次级输出连接有三组串联稳压电路。一组通过ZD204、C207、R204、Q203形成+5V电压，主要供给集成块IC1供电；一组通过ZD201、C203、R203、Q201形成+24V电压，主要供给集成IC3供电。另一组通过ZD203、C205、R203、Q202、R202形成+12V、+10V电源，+12V电源主要供给风扇，+10V主要供给IC6、Q301、ICS、Q602、Q601、Q501供电。
第五章 故障分析及维修方法
现象1、开机烧保险。
①首先将电磁线盘的接线脚断开换上保险管，测量电容C102两端电压，一般桥式整流的直流输出电压为220V-300V，如无电压或继续烧保险，判断为桥式整流块坏。分析原因：如果整流桥击穿，则220V交流直接短路。
②C102两端有电压，判断为IGBT坏，换上后故障排除。分析原因：C102两端有电压，说明桥式整流的直流输出正常，如果IGBT的两个输出脚击穿，则相当于直流短路。
③桥流桥及IGBT都没有坏，但依然烧保险，IA8316S集成块坏，换上后故障排除。分析原因：由于TA8316S输出的脉冲角度过大，导致IGBT出现过载现象
2、风机不工作
①拨掉风扇FAN插线排，检测有无12V供电，如有，则风扇电机坏。
分析原因：电源正常，通常风扇电机为短路或断路。
②FAN插线排无12V电压，驱动三极管Q703发射极击穿，换上Q703，故障排除。
分析：当Q703都没有坏，集成块IC4坏，换上IC4集成块，故障排除。 ③风扇电机及Q703都没有坏，集成电路块IC4坏，换上IC4集成块，故障解除。分析原因：如果集成电路块IC4的第7脚无高电平输出，那么Q703的发射极没有偏置电压，Q703的集成极依然无法导通，供电处于断路状态。现象3、开机操作显示均正常，但不加热。
①测量TA8316S的第③脚有无18V电压，如无，可检查Q201有无击穿、ZD201有无击穿，如有击穿换上后故障排除。分析原因：如果TA8316S的第③脚无18V电压，故障点应在供电电源串联稳压电路，所以必须先检查构成串联稳压电路的基本部件。
②TA8316S的第③脚有18V电压，故障应在IC3集成块TA8316S，换上后故障排除。
分析原因：LED板显示及操作正常，说明电脑控制电路基本正常，不烧保险，说明高压板基本正常，只是由于TA8316S无脉冲输出至IGBT控制极，IGBT无法导通。现象4、开机后，面板灯一直闪烁。 ① 晶振坏，换后，故障排除。
分析原因：晶振坏，导致CPU中央处理器无时钟频率输入，从而使整个IC1中央处理器失控。

美的电磁炉维修方案
一、    PD16F/16Y/13J   老版（大单机68H1908）
1、现象：上电长鸣，指示灯全亮
方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K
二、      PD16F/16Y/16J-2002（小单片机   1202）
1、现象：正常电压开机长鸣
方法：更换R15：1W-330K±1%
2、不检锅
方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。
如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。
3、上电无反应：
测量功率板桥堆、保险管是否损坏，如桥堆损坏而IGBT未短路则更换桥堆保险管。
三、      PSD18C/D/E
1、出现E07、E08
方法：更换R310：1W-330K±1%
2、不检锅
方法：拨掉排线测量R300：1W-330K±1%；R305、R304：1W-240K±1%，更换不正常电阻，如无法测量则直接更换R300：1W-330K±1%；还不正常，则更换R304、R305：1W-240K±1%
3、上电无反

[转] 电磁灶IGBT管的代换技巧 [图片]

 IGBT是Insulated Gate Bipolar Transistor的缩写，中文名称为“绝缘栅双极型功率管”，是由“双极型”三极管和绝缘栅型场效应管两者复合而成的全控制型电压驱动式电力电子器件。现在这种器件已经广泛应用于电磁炉、电饭煲、变频空调、变频洗衣机等家电及工农业设备中。在电磁炉产品中，IGBT几乎是不可缺少的功率电子器件。由于电磁炉工作在高温、高压、大电流状态下，所处环境大多比较恶劣，所以IGBT损坏比较多见，尤其是一些自身质量不佳的或代换不妥的IGBT管更容易发生故障。经常有读者朋友问及各种各样的IGBT的特性、种类和代换等问题，这里先以电磁炉中应用十分广泛的东芝公司IGBT产品为例介绍一些这方面的实用知识，以飨读者，以后有机会再介绍其他公司的产品和代换。

东芝IGBT器件型号命名和代换

   “某某IGBT内部是否带有阻尼管？”是读者来信来电中询问最多的问题之一。例如，有读者问及一台电磁炉中的西门子IGBT损坏，型号为BUP304，称当地只能购到东芝公司的GT50T101，不知其是否内带阻尼二极管，参数如何，能否代换BUP304？

    其实，对于东芝IGBT产品，从型号上就可知道管子是否内含阻尼管。东芝IGBT的型号由6个部分数字、字母组成，如图1所示。其中第一部分GT表示为IGBT；第二部分用数字表示电流等级（极限参数值，电压也一样），单位为A，60就是电流参数IC为60A ；第三部分用字母表示电压等级（VCES，），具体字母对应的耐压已经标示在图1下面的表格中；第四部分用数字表示管子沟道的类型和管子是否内含阻尼（续流）二极管，如果数字是“3”就表示该管内含阻尼二极管，而1、2就是不带阻尼管的品种，所以只要看型号第四部分就能区分该管是否内含阻尼管，不必再去查找资料或向别人咨询，是不是特别方便？第五、六部分分别表示管子的类型和版本。

    现在回头再来看上面读者所提的问题。BUP304是西门子公司产品，其最大电流IC为35A，最高电压VCES，为1000V，内部不含阻尼二极管；而从型号上我们就已经知道GT50T101是不带阻尼管的品种，其IC为50A，VCES为1500V，电流电压参数明显高于BUP304，所以完全可以代换BUP304。如果原机阻尼二极管没损坏，代换时不需处理，只要注意安装可靠就可。

东芝IGBT新、老产品的主要特性和代换

    我们经常维修的电磁炉等家电产品中，有不少IGBT或二极管等元器件都是厂商以前生产的老产品，现在可能为了调整产品结构或遭到淘汰等原因而停产。这类产品由于库存有限，不容易买到，所以就要考虑用别的型号的类似产品来代换。如果有原厂商自己推荐的原厂代换品种，那么通常就可作为首选考虑。表1所示就是东芝公司生产的IGBT新、老产品的主要特性和代换一览，从中可方便地查到东芝公司生产的常用IGBT的主要特性和新老代换型号，如上面提到的GT50T101就是一种老产品，可代换的新产品为GT40T301，同样GT40T101也可用GT40T301替换。不过应该注意，推荐替代的大多数新品种的特性或封装可能与老产品不完全一样，所以代换时如果原机IGBT的特性参数余量不太宽裕，就需要考虑新产品的特性是否适应，是否带有阻尼管？封装不一样时还要考虑安装的问题。

阻尼管的处理

    代换IGBT管时，在管子类型、耐压、电流等参数相同或相似的情况下，还要注意管子内部是否含有阻尼二极管。IGBT有含阻尼管和不含阻尼管的两种类型，通常两者不宜或不能直接代换。如果用内含阻尼管的IGBT来代换原机中不含阻尼管的IGBT，焊装代换时，可拆除原机连接在IGBT管D、S两端的阻尼管。反之，用不含阻尼管的IGBT来代换含阻尼管的IGBT时，则需增加一个快恢复二极管，并且保证散热良好。注意，快恢复二极管的最大反向恢复时间Trr通常小于600ns，不能使用Trr远大于此的普通整流二极管来代替。

如何用万用表测量判断IGBT管的好坏

    维修电磁炉的时候，经常需要测量判断IGBT管子的好坏，这里介绍用普通指针万用表测量判断IGBT管的方法。 检测IGBT管时，可用指针万用表的R×1k挡，正反测G、E及G、C两极的电阻，正常均应为无穷大；然后红表笔接C极，黑表笔接E极，若所测阻值在3.3~4.3kΩ，则为管子内含阻尼二极管的IGBT管，若所测阻值在50~100kΩ，则所测IGBT管内不含阻尼二极管。IGBT管的检测示意图如图2所示，万用表的表笔连接除了图2所示之外，其他连接检测的读数均应为无穷大。如果测量IGBT管有两个引脚的电阻很小，说明管子已击穿损坏；若正反测量IGBT管C、E极的电阻均为无穷大，则表明已开路损坏。实践表明，很多电磁炉中损坏的IGBT管都呈现为击穿特征，开路损坏的相对少见。

已经是第一篇
下一篇：IGBT
|返回日志列表
[转] 电磁灶IGBT管的代换技巧 [图片]
· 分享
· 转载
· 复制地址
日志地址:
请用Ctrl+C复制后贴给好友。
· 转播到微博
· ..赞赞取消赞
转载自 闫锋 2011年08月25日 08:16 阅读(6) 评论(0) 分类：个人日记
· 举报
· 字体：中▼
o 小
o 中
o 大

 IGBT是Insulated Gate Bipolar Transistor的缩写，中文名称为“绝缘栅双极型功率管”，是由“双极型”三极管和绝缘栅型场效应管两者复合而成的全控制型电压驱动式电力电子器件。现在这种器件已经广泛应用于电磁炉、电饭煲、变频空调、变频洗衣机等家电及工农业设备中。在电磁炉产品中，IGBT几乎是不可缺少的功率电子器件。由于电磁炉工作在高温、高压、大电流状态下，所处环境大多比较恶劣，所以IGBT损坏比较多见，尤其是一些自身质量不佳的或代换不妥的IGBT管更容易发生故障。经常有读者朋友问及各种各样的IGBT的特性、种类和代换等问题，这里先以电磁炉中应用十分广泛的东芝公司IGBT产品为例介绍一些这方面的实用知识，以飨读者，以后有机会再介绍其他公司的产品和代换。

东芝IGBT器件型号命名和代换

   “某某IGBT内部是否带有阻尼管？”是读者来信来电中询问最多的问题之一。例如，有读者问及一台电磁炉中的西门子IGBT损坏，型号为BUP304，称当地只能购到东芝公司的GT50T101，不知其是否内带阻尼二极管，参数如何，能否代换BUP304？

    其实，对于东芝IGBT产品，从型号上就可知道管子是否内含阻尼管。东芝IGBT的型号由6个部分数字、字母组成，如图1所示。其中第一部分GT表示为IGBT；第二部分用数字表示电流等级（极限参数值，电压也一样），单位为A，60就是电流参数IC为60A ；第三部分用字母表示电压等级（VCES，），具体字母对应的耐压已经标示在图1下面的表格中；第四部分用数字表示管子沟道的类型和管子是否内含阻尼（续流）二极管，如果数字是“3”就表示该管内含阻尼二极管，而1、2就是不带阻尼管的品种，所以只要看型号第四部分就能区分该管是否内含阻尼管，不必再去查找资料或向别人咨询，是不是特别方便？第五、六部分分别表示管子的类型和版本。

    现在回头再来看上面读者所提的问题。BUP304是西门子公司产品，其最大电流IC为35A，最高电压VCES，为1000V，内部不含阻尼二极管；而从型号上我们就已经知道GT50T101是不带阻尼管的品种，其IC为50A，VCES为1500V，电流电压参数明显高于BUP304，所以完全可以代换BUP304。如果原机阻尼二极管没损坏，代换时不需处理，只要注意安装可靠就可。

东芝IGBT新、老产品的主要特性和代换

    我们经常维修的电磁炉等家电产品中，有不少IGBT或二极管等元器件都是厂商以前生产的老产品，现在可能为了调整产品结构或遭到淘汰等原因而停产。这类产品由于库存有限，不容易买到，所以就要考虑用别的型号的类似产品来代换。如果有原厂商自己推荐的原厂代换品种，那么通常就可作为首选考虑。表1所示就是东芝公司生产的IGBT新、老产品的主要特性和代换一览，从中可方便地查到东芝公司生产的常用IGBT的主要特性和新老代换型号，如上面提到的GT50T101就是一种老产品，可代换的新产品为GT40T301，同样GT40T101也可用GT40T301替换。不过应该注意，推荐替代的大多数新品种的特性或封装可能与老产品不完全一样，所以代换时如果原机IGBT的特性参数余量不太宽裕，就需要考虑新产品的特性是否适应，是否带有阻尼管？封装不一样时还要考虑安装的问题。

阻尼管的处理

    代换IGBT管时，在管子类型、耐压、电流等参数相同或相似的情况下，还要注意管子内部是否含有阻尼二极管。IGBT有含阻尼管和不含阻尼管的两种类型，通常两者不宜或不能直接代换。如果用内含阻尼管的IGBT来代换原机中不含阻尼管的IGBT，焊装代换时，可拆除原机连接在IGBT管D、S两端的阻尼管。反之，用不含阻尼管的IGBT来代换含阻尼管的IGBT时，则需增加一个快恢复二极管，并且保证散热良好。注意，快恢复二极管的最大反向恢复时间Trr通常小于600ns，不能使用Trr远大于此的普通整流二极管来代替。

如何用万用表测量判断IGBT管的好坏

    维修电磁炉的时候，经常需要测量判断IGBT管子的好坏，这里介绍用普通指针万用表测量判断IGBT管的方法。 检测IGBT管时，可用指针万用表的R×1k挡，正反测G、E及G、C两极的电阻，正常均应为无穷大；然后红表笔接C极，黑表笔接E极，若所测阻值在3.3~4.3kΩ，则为管子内含阻尼二极管的IGBT管，若所测阻值在50~100kΩ，则所测IGBT管内不含阻尼二极管。IGBT管的检测示意图如图2所示，万用表的表笔连接除了图2所示之外，其他连接检测的读数均应为无穷大。如果测量IGBT管有两个引脚的电阻很小，说明管子已击穿损坏；若正反测量IGBT管C、E极的电阻均为无穷大，则表明已开路损坏。实践表明，很多电磁炉中损坏的IGBT管都呈现为击穿特征，开路损坏的相对少见。

                        图1                                             图2

标签: 西门子公司 东芝公司 洗衣机 电磁灶 电磁炉
· 举报
· 字体：中▼
o 小
o 中
o 大
· 分享
· 转载
· 复制地址
日志地址:
请用Ctrl+C复制后贴给好友。
· 转播到微博
· ..赞赞取消赞
签名档
修改

发表 取消
本文最近访客
设置 查看最近位访客↓收起↑
·
人因善良而美 lv
19:51
删除记录
·
爱是永恒 lv4
8-25液晶电视维修要领
01）液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。当按“待机”键后， CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。
（02）什么是PFC电路呢？ PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常；如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。
（03）检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
（04）40英寸以下的一般输出+5V、+12V、+24V三组电压；40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。其中+5 V为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。
（05）电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载（或在+12V输出端接一只摩托车灯泡作假负载）即可。
（06）保护电路，在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。然后再进行维修。
（07）开机前，先确认有无炸件、电容鼓包现象，如有应先更换并把相关的器件全部都测量一遍。建议更换所有损坏器件后试机时，最好把原机保险丝除掉，接上一个 220V/100W的灯泡，这样可以有效防止再次炸件。
（08）主开关电压+24V或+12 V的输出电流较大，对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。另外接负载后，电压反而上升，多属于电源滤波不好引起。
（09）电源带负载能力差，首先要测一下PFC 电压是否正常（380 v），如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。
     本文不到之处：望各位师傅和同行多多指教提出宝贵意见或通过QQ留言。
            共同研究、共同进步、共同发展、共同发财。
IGBT模块工作原理以及检测方法

1 IGBT模块简介
    IGBT是Insulated Gate Bipolar Transistor（绝缘栅双极型晶体管）的缩写，IGBT是由MOSFET和双极型晶体管复合而成的一种器件，其输入极为MOSFET，输出极为PNP晶体管，它融和了这两种器件的优点，既具有MOSFET器件驱动功率小和开关速度快的优点，又具有双极型器件饱和压降低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内，在现代电力电子技术中得到了越来越广泛的应用，在较高频率的大、中功率应用中占据了主导地位。
    IGBT的等效电路如图1所示。由图1可知，若在IGBT的栅极G和发射极E之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极C与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOS 截止，切断PNP晶体管基极电流的供给，使得晶体管截止。IGBT与MOSFET一样也是电压控制型器件，在它的栅极G—发射极E间施加十几V的直流电压，只有在uA级的漏电流流过，基本上不消耗功率。

图1 IGBT的等效电路
2 IGBT模块的选择
    IGBT模块的电压规格与所使用装置的输入电源即试电电源电压紧密相关。其相互关系见下表。使用中当IGBT模块集电极电流增大时，所产生的额定损耗亦变大。同时，开关损耗增大，使原件发热加剧，因此，选用IGBT模块时额定电流应大于负载电流。特别是用作高频开关时，由于开关损耗增大，发热加剧，选用时应该降温等使用。
3 使用中的注意事项
    由于IGBT模块为MOSFET结构，IGBT的栅极通过一层氧化膜与发射极实现电隔离。由于此氧化膜很薄，其击穿电压一般达到20～30V。因此因静电而导致栅极击穿是IGB
