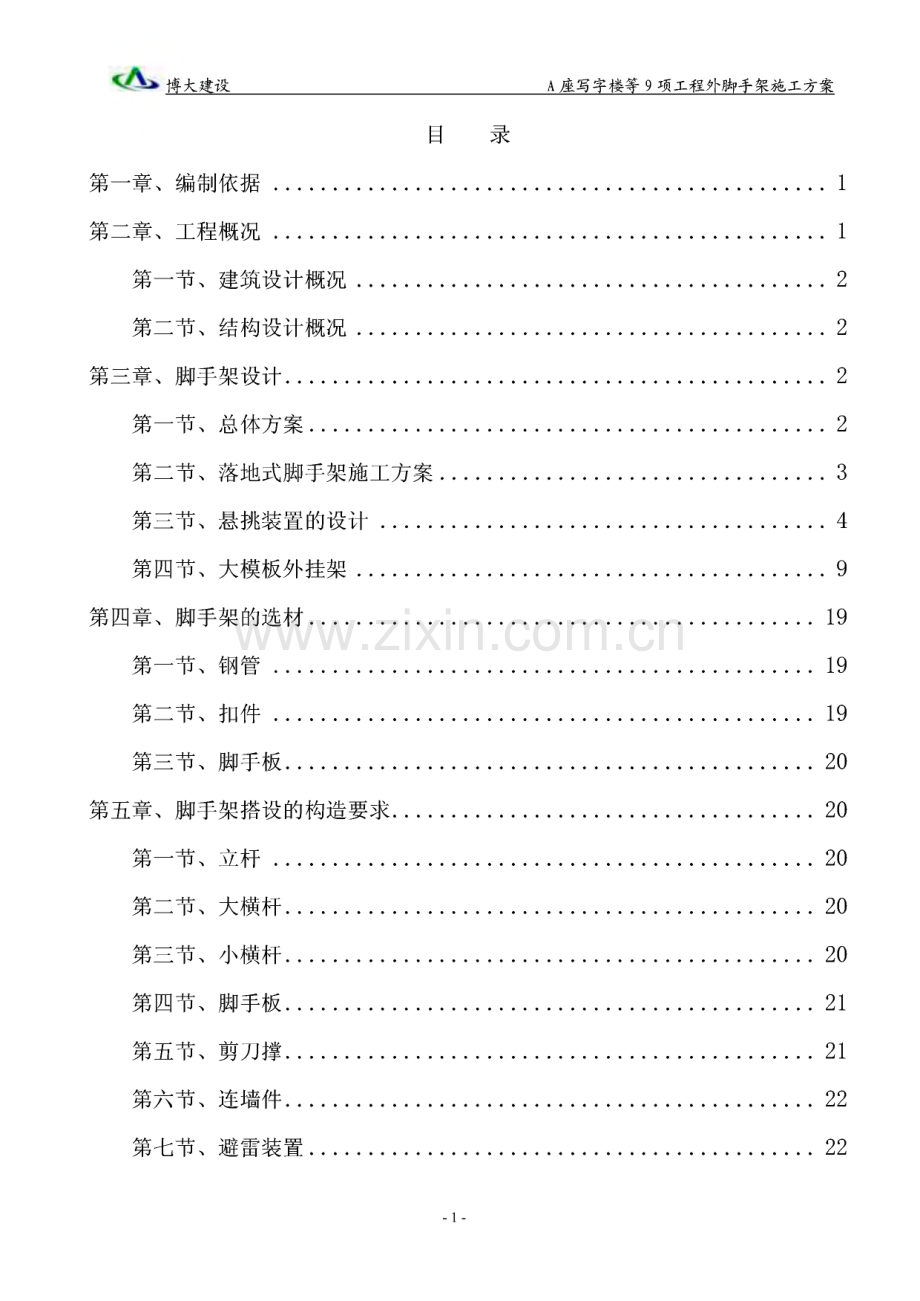

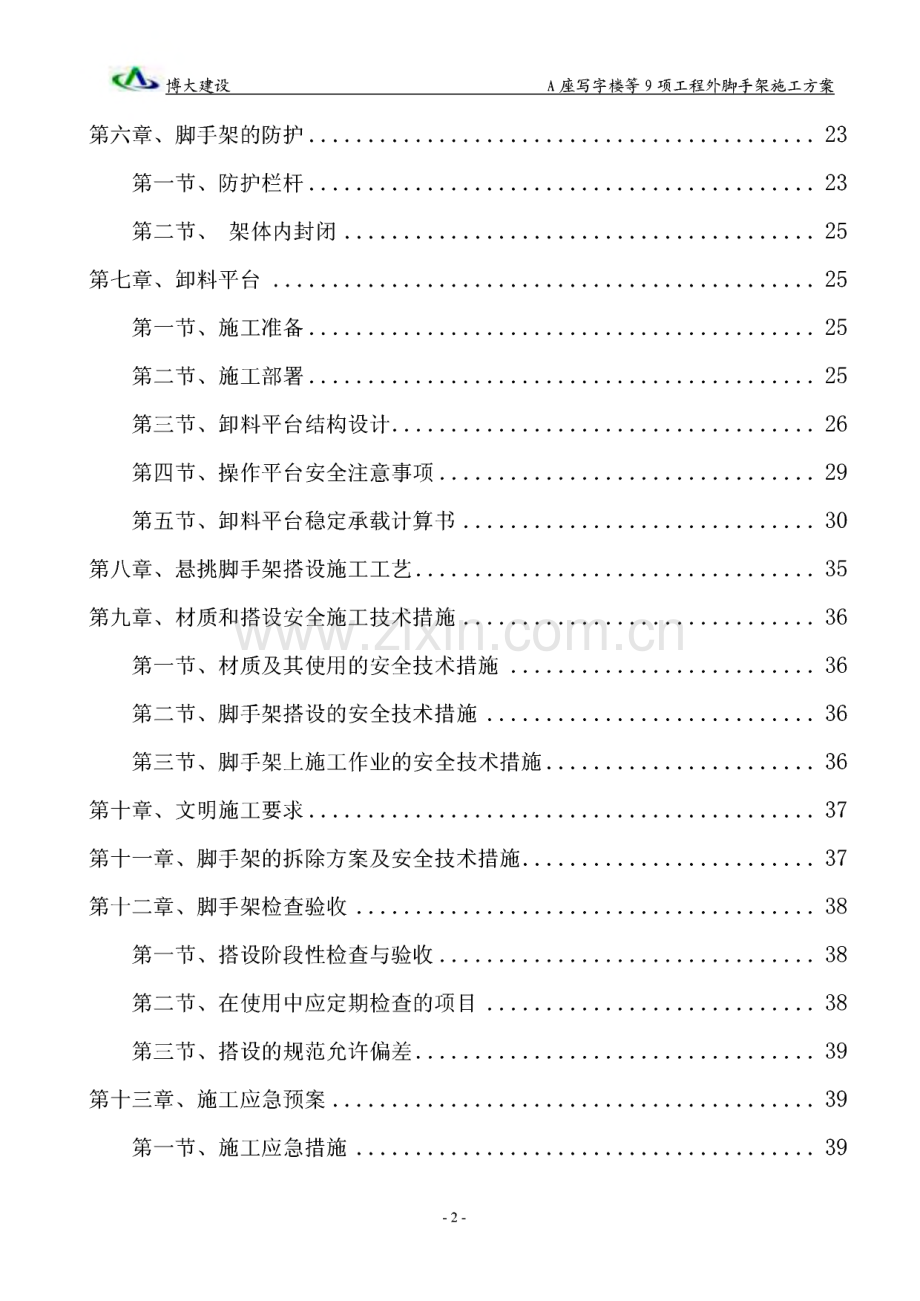

博大建设 A座写字楼等9项工程外脚手架施工方案目 录第一章、编制依据.1第二章、工程概况.1第一节、建筑设计概况.2第二节、结构设计概况.2第三章、脚手架设计.2第一节、总体方案.2第二节、落地式脚手架施工方案.3第三节、悬挑装置的设计.4第四节、大模板外挂架.9第四章、脚手架的选材.19第一节、钢管.19第二节、扣件.19第三节、脚手板.20第五章、脚手架搭设的构造要求.20第一节、立杆.20第二节、大横杆.20第三节、小横杆.20第四节、脚手板.21第五节、剪刀撑.21第六节、连墙件.22第七节、避雷装置.22-1-博大建设 A座写字楼等9项工程外脚手架施工方案第六章、脚手架的防护.23第一节、防护栏杆.23第二节、架体内封闭.25第七章、卸料平台.25第一节、施工准备.25第二节、施工部署.25第三节、卸料平台结构设计.26第四节、操作平台安全注意事项.29第五节、卸料平台稳定承载计算书.30第八章、悬挑脚手架搭设施工工艺.35第九章、材质和搭设安全施工技术措施.36第一节、材质及其使用的安全技术措施.36第二节、脚手架搭设的安全技术措施.36第三节、脚手架上施工作业的安全技术措施.36第十章、文明施工要求.37第十一章、脚手架的拆除方案及安全技术措施.37第十二章、脚手架检查验收.38第一节、搭设阶段性检查与验收.38第二节、在使用中应定期检查的项目.38第三节、搭设的规范允许偏差.39第十三章、施工应急预案.39第一节、施工应急措施.39-2-博大建设 A座写字楼等9项工程外脚手架施工方案第二节、安全事故应急措施.40第三节、火灾事故应急措施.40第四节、高处坠落事故应急措施.41第十四章、悬挑脚手架的计算.39第一节、悬挑1.3m处脚手架的计算.39第二节、悬挑2.6m处脚手架的计算.39第三节、悬挑2.9m处脚手架的计算.39第四节、阳角处脚手架的计算.39-3-博大建设A座写字楼等9项工程外脚手架施工方案第一章、编制依据1、主要的规程、规范建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011钢管脚手架、模板支架安全选用技术规程DB11/T583-2008建筑结构荷载规范GB50009-2001钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99建筑施工脚手架实用手册（含垂直运输设施）高处作业脚手架技术规程北京市建筑工程施工安全操作规程DBG01-62-2002北京市建筑安装工程施工技术资料管理规定DBJ/01-51-2003建筑安装分项工程施工工艺规程DBJ/T01-26-2003建筑施工计算手册江正荣著高层建筑施工手册（第二版）施工现场临时用电安全技术规范JGJ46-2005建筑结构荷载规范GB50009-2001全钢大模板应用技术规程DBJ01-89-2004高层建筑混凝土结构技术规程JGJ3-2002钢结构设计规范GB50017-20032、施工图纸3、施工组织设计第二章、工程概况工程名称为：北京经济技术开发区49cl地块项目本工程建设用地49cl地块位于北京市亦庄新城的商务核心区一荣华路（亦庄长安街）商务带。项目东侧紧邻荣华路，项目西侧紧临富士康倒班宿舍，北侧地泽北街，南侧与在建项目社科院紧临，地理位置优越，交通便利。本工程总占地面积21615平方米，总建筑面积为105193.7平方米，拟建建筑场地现状为空地，场地平整。-1-博大建设A座写字楼等9项工程外脚手架施工方案第一节、建筑设计概况序号项目内 容1建筑功能本项目为中高档写字楼，整体由A、B、C、D四栋13-19层的塔楼及 三层地下车库组成。2建筑特点具有现代商务办公口口心建筑特点。3建筑面积占地面积21615m2总建筑面积105193.7m2地下建筑面彳双40878m2地上建筑面积64315.7m24建筑层数地上层数A楼：15层B楼：14层C楼：13层D楼：19层 局部16层 裙房：4层地下层数3层5层同地下部分层高地下三层、二层、一层3.9m局部4.5、6.5m地上部分层高首层、二层4.5m标准层4.0m第二节、结构设计概况序号项目内 容1结构形式基础结构钢筋混凝土筏板基础主体结构A、B、C、D为框架-剪力墙结构，裙房为框架结构楼板结构现浇钢筋混凝土楼板屋盖结构现浇钢筋混凝土平屋面板楼梯结构现浇板式楼梯2抗震设防工程设防烈度8度框架 抗震等级主楼：地下三层为三级；地下二层A、D座为三级，B、C座为二级；地下一层及以上A、D座为二级，B、C座 为一级；地下车库：三级；裙房：二级剪力墙 抗震等级主楼：地下三层为三级；地下二层为二级；地下一 层及以上为一级；地下车库：三级第三章、脚手架设计第一节、总体方案四层顶板以上采用型钢悬挑脚手架，在进行四层顶板以下主体施工时，搭设临时落地式脚 手架。A、B、C座核心筒处采用大模板外挂架。A、B、C座工字钢在4层、8层、12层顶板处分三段悬挑，其中B楼紧临裙房部分，五至八层 采用落地式双排脚手架。D座工字钢（局部16层）在4层、8层、H层、14层顶板处分四段悬挑;-2-博大建设 A座写字楼等9项工程外脚手架施工方案19层部位在4层、8层、H层、14层、17层顶板处分五段悬挑，D座（17-19层）紧临局部16层部 分采用落地式双排脚手架。4层以下及裙房搭设落地式双排脚手架。每栋楼准备2套悬挑装置，循环使用。立杆横距0.8m,纵距1.5m,步距1.5m,连墙件采用3步3跨，竖向间距4.5m,水平间距 4.5m。悬挑脚手架立面图如下3T。棚/，1咻图3-1第二节、落地式脚手架施工方案1、基础处理：落地脚手架搭设在车库顶板上时，底座下设置垫板，其厚度为50m m,通长 布设，布设必须平稳，不得悬空。搭设过程中，需要对顶板相应部位采用钢管回顶，钢管间距 同架宽，上而垫通长50X100的方木，采用顶托固定。落地脚手架立杆基础落在回填土部分，何填土采用3:7灰土回填夯实，比室外地平高300m m,回填土上部铺设厚度为50m m的通长木板。2、立杆:脚手架采用双排单立杆，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣 件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离 不小于50cm。3、大横杆：大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于 3跨，不小于6m,同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小 于50cm,各接头距立柱的距离不大于50cm。-3-博大建设 A座写字楼等9项工程外脚手架施工方案4、小横杆:每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大 横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同，且根据作 业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。小横杆伸出外排大横杆边缘距离 为10cm,伸出里排大横杆在立柱处相向布置。5、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫 地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、剪刀撑：剪刀撑沿脚手架两端和转角处起每6根立杆设一组，且沿架高连续布置。剪刀 撑斜杆与地面的夹角为45。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一 根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中 间增加3个扣接点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地 面的高度控制在30cm内。剪刀撑的杆件采用搭接，其搭接长度不小于100cm,并用3个旋转扣 件固定，端部扣件的边缘至杆端的距离不小于10cmo7、防护设施：脚手架要满挂全封闭式的密目安全网采用L8X6.0米的规格，用网绳绑扎 在大横杆外立杆里侧。作业层脚手架立杆于0.75m处设有两道防护栏杆，底部侧面设18cm高的 挡脚板。8、落地式脚手架搭设的工艺流程为：材料配备一铺设脚手板一定位设置底座一纵向扫地杆 一立杆f横向扫地杆一小横杆一大横杆一剪刀撑一连墙杆一挡脚手板一扎防护栏杆一扎安全网 定距定位：根据构造要求在建筑物四周用尺量出由外立杆离墙的距离，并做好标记。垫板、底 座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每格内设一道斜支撑，拐角处双向增设，待该部位脚 手架与主体结构的连墙杆可靠连接后方可拆除。当脚手架操作层高出连墙件两步时，应采取临 时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相 看齐后，立中间部分各立杆。双排架内外排两立杆的连线要与墙面垂直。立杆接长时，宜先立 外排，后立内排。第三节、悬挑装置的设计悬挑梁采用16#工字钢，每1.5米距离设置一根，阳角处两个方向工字钢相交时，采用一 根压一根的方式，焊接连接。阳角部位为了保证角部四根立杆受力稳定，在两个方向外侧架子 的下方横铺一根12.6#工字钢，12.6#工字钢铺在16#工字钢上部，焊接连接，角部悬挑部位用-4-博大建设A座写字楼等9项工程外脚手架施工方案钢丝绳兜拉卸载。角部采用整体加强措施，内外均设横向斜撑。（见图3-2、3-3）图3-2号工字钢每根工字钢长度为3m,悬挑长度为1.3m,建筑物内锚固长度为1.7m；在建筑物里端采用与预埋18钢筋固定，在距工字钢端部200m m、400m m处各予埋一道，并在楼板端部预埋一道。D座北侧悬挑板处每根工字钢长度为7m,悬挑长度2.9m,建筑物内锚固长度4.Im；D座南侧悬-5-博大建设 A座写字楼等9项工程外脚手架施工方案挑板处每根工字钢长度为6m,悬挑长度2.6m,建筑物内锚固长度3.4m。在距工字钢端部200m m、400m m、1900m m、处各予埋一道，并在楼板端部预埋一道。预埋钢筋外露部分涂刷两遍防锈漆。预埋钢筋做法如下图（见图3-4）图3-4工字钢上部放置立杆处焊接20钢筋头15cm长，在位置在离墙0.35m、1.15m处各焊接一 根（见图3-5）安装时钢管插在钢筋头上固定，防止钢管滑移。在工字钢外伸L 1m处兜拉钢丝绳,D座北侧悬挑板在工字钢外伸2.7m处兜拉钢丝绳;D座南侧悬挑板在工字钢外伸2.4m处兜拉钢 丝绳。兜拉点下部焊接8cm长20钢筋头，防止钢丝绳滑动。钢丝绳选用6义37直径14111m的 钢丝绳。钢丝绳连接（见图3-6）钢丝绳每隔3根工字钢布置一条，钢丝绳端部与预埋在混凝 土梁上20的钢筋环固定牢固。（见图3-7工字钢悬挑节点图）-6-博大建设A座写字楼等9项工程外脚手架施工方案匚邻闽接脚r架支座东点图图3-5以上#里网立于用档期h才靖图3-6-7-博大建设A座写字楼等9项工程外脚手架施工方案-8-博大建设A座写字楼等9项工程外脚手架施工方案脚手架剖面图（见图3-8）脚手架剖面图悬挑工字钢平面布置图（见附图1、2、3、4）第四节、大模板外挂架1、A、B、C座核心筒部位使用外挂架，用于大模板的支撑，由专业公司设计加工，焊接牢 固，整体稳定性达到设计使用要求，加工完成后应按规定做大于4小时的静压试验。2、外挂架分为两种，其中一种为浇筑混凝土时使用的外防护架，直接与大模板连接；另一 种防护架为绑扎钢筋、支设墙体模板时的防护脚手架，外挂架采用直径32的钩头螺栓固定，螺 栓孔的位置根据大模板方案进行留设。3、构造要求:-9-博大建设 A座写字楼等9项工程外脚手架施工方案3.1外挂三角架用L50*5的角钢和48*3.5钢管及6二8m m钢板组焊成的平面绐架，钩头螺 栓选用32圆钢，总长50cm,其中平直长40cm,一端套丝15cm,折弯长10cm。挂座由20cm 长的8#槽钢焊制。主支架通过挂座挂在钩头螺栓上，钩头螺栓应用双母双垫紧固。3.2每根外挂架间距为1.8m,组装长度不大于5m。（具体见附图5）3.3防护架选用中483.5111111管搭设，高9.6m,立杆、大横杆间距1.5m,小横杆间距1m,防护栏杆高为L2m,横杆间距0.6m。防护密目网上下封严绑牢，外挂架底部也用安全网封严绑 牢。脚手板选用50m m厚的木制脚手板，上下铺严、铺平，两头用螺纹钢筋横向扣紧，并用8#铅丝绑扎牢固，不允许有探头板。每间隔不大于L5m加一根12.5m m的钢丝绳做外挂三角架的 保险绳，通过穿墙螺栓孔穿入墙内侧，用绳子卡牢。各种挂架用短管连通，吊装时，再分开单 吊。4、材料要求4.1三角架的刚性必须符合要求，杆件间的焊缝必须牢固可靠。4.2组装外防护架的48义3.5m m钢管，要求无锈蚀、弯曲和裂缝现象。4.3连接挂架的扣件，必须是劳动部门单位批准的产品，并且要有出厂合格证，扣件要求 无变形、滑丝现象。4.4 脚手板要求要求无结疤、劈裂现象。4.5 使用的安全网必须符合国家标准，有材质单等证明材料。5、组装5.1挂置三脚架的位置按设计要求进行留设，不得随意改动。5.2外挂架用48 X 3.5m m钢管将三角架连接组装而成，每片挂架长度不大于5m。5.3挂架外侧高度超过施工层不小于1.2m,立杆间距不大于1.5m,大横杆间距不大于1.5m,立挂密目安全网，底面用平网封严，剪刀撑要使到顶。5.4挂架子满铺脚手板，探头不超过15cm,脚手板用8#铅丝与外挂架绑牢。5.5两挂架子之间距离不准大于20cm,并用钢管紧密连接，当两挂架子水平错开时，端部 设护身栏杆，用密目网封严。5.6组装完毕后，要经过有关人员验收签字后方准使用。6、外挂三角架计算对外挂架计算的核心在于外挂架的整体刚度及悬挂点的强度是否满足要求，根据外挂架的 特点，确定主要验算以下三处：第一是外挂架的整体刚度，第二是挂鞋，第三是穿墙螺栓，如 果这三处强度满足要求，则整个外挂架安全可靠。-10-博大建设A座写字楼等9项工程外脚手架施工方案6.1外挂架计算简图6.2外挂架杆件组成及材料 外挂架杆件规格见下表：外挂架材质均为 Q235-A,f=215N/m m2,T=125 N/m m%6.3外挂架荷载分析杆件 号材料 型号面积A(m m2)惯性矩(m m4)截面模量(m m3)回转 半径m m长度(m m)长细比AD2 根 L50*59502.25X105508015.475449DC2 根 L50*59502.25X105508015.462140.3CE2 根 L50*59502.25X105508015.4111072.1DE(p 48*3.54891.219X105508015.892058.2AE(p 48*3.54891.219X105508015.8118975.3AF2 根 L50*59502.25X105508015.492060EF(p 48*3.54891.219X105508015.875448FB2 根 L50*59502.25X105508015.4111572.4BE2 根 L50*59502.25X105508015.4134687.4外挂架为大模板工程结构施工架，其荷载按国家有关规范、标准取值。-11-博大建设A座写字楼等9项工程外脚手架施工方案外挂架三角架间距1.8m（取最大值）计算。荷载取值如下:每品外挂架自重：大模板自重：操作平台均重：脚手板均重：外挂架脚手架均重：挂架平台均布荷载：下层操作平台均布荷载:操作平台均布荷载：G 单=0.414KN/件q 模二120KN/m2q 操=0.5KN/m2q脚手板二0.35KN/m2q脚手架二0.8KN/m2q 挂活二2KN/Wq 下活二2KN/m2q 操活二ZKN/m?风荷载：5级风以上停止模板施工，5级风以下风荷载可忽略6.4分类荷载计算分类荷载计算即单外挂架所承载分类荷载计算外挂架自重：G挂二G单二0.414KN模板自重：G模二q模义4.15*1.8二1.20义4.15X1.8=8.964操作平台自重:G 操二 q 操X0.8X1.8=0.5X0.8X1.8=0.72脚手板自重：G脚手板二q脚手板XL 375 XL 8=0.35X1.375X1.8=0.866外挂架脚手架自重：G脚手架二q脚手架XL 375 XL 8=0.8X1.375 XL 8E.98KN外挂架平台均布线或荷载：q挂活线F挂活XI.8=2X1.8=3.6KN/m下层操作平台均布线或荷载：q下活线二q下活义1.8二2*1.8=3.6 KN/m操作平台均布线活荷载：q操活线二q操活义1.8二2*1.8=3.6 KN/m6.5 荷载组合：恒荷系数Y G=l.2,活荷系数丫 q=l.4o荷载组合：自重义丫 G+活荷载义丫 q6.6 外跨架受立简图根据大模板浇筑碎的要求，外挂架最大受力状态为模板支撑状态，外挂架平台及下层操作 平台均有施工作业状况，本计算按此状态分析，外挂架受力简图如下，即穿墙螺栓可能最大受 力第一状态。-12-博大建设 A座写字楼等9项工程外脚手架施工方案6.6.1计算荷载分析(1).模板及操作平台处于支撑状态计算荷载P 模计二(G 模+G 操)Xy G=(8.964+0.72)X1.2=11.62KN 按下图模板支撑状态分析求得：-13-博大建设 A座写字楼等9项工程外脚手架施工方案模板支撑状态图PA模计二H.62KN作用于A点，方向向下。（2）.下层平台作业时计算荷载PC计二PB计二（G挂+G脚手架）y g+q下活线X 1.375XY q+2=（0.414+1.98）Xl.2+3.6X1.375X1.4 4-2=4.9KN/m（3）.外挂架平台作业时计算荷载Q线计二q脚手板线X Y g+q挂活线X y q=0.35X1.8X1.2+3.6X1.4=5.8KN/m（4）.支座反力分别为Rya=PA模计+PC计+PB计+q线计*1.375=11.62+4.9+4.9+5.8X1.375=29.4KNRxb=-Rxa=Pcff+5.8X 1.3754-2 X 1.3754-2.035=（4.9+5.8X1.3752）XI.3752.035-14-博大建设 A座写字楼等9项工程外脚手架施工方案=6KN6.6.2外挂架螺栓可能最大受力第二状态外挂架螺栓可能最大受力第二种状态为浇筑玲、外挂架平台及下层平台均由施工作业状态。P计二(8.964+0.72)X1.2+3.6X1.8X1.4=20.69KNPc 计二 PB 计二4.9KNq 线计=5.8KN/mRa=20,69+9.8+5.8X1.375=38.465 KNRb=-R、xa=(4.9+5.8X1.375+2)+2.035=4.37KN由前分析可知螺栓最大受力第一状态为外挂架最大受力状态，应按此状态分析杆件内力。6.6.3杆件内力分析杆件内力表(内力N-KN、弯矩-N m m、剪力V-KN)内力、荷载P、A计 20.69PB计 4.9PC计 4.9q线计 5.8合成 内力AD003.305（拉）M=4.12X105V=2.187N=1.215（拉）M=4.12X105V=2.187N=4.52DC003.305（拉）M=2.8X105V=1.8N=l.215M=4.12X105V=2.187N=4.52DE000-3.988（压）N=-3,988CE00-5.91（压）-2.172N=-8,082AE0002.814N=2.814AF04.94.9（拉）3.988N=13,788FE00000BE00-5.9（压）-4.81N=-10.71BF04.94.93.988N=13,7886.7杆件承载力分析6.7.1 AD、DC 杆(拉杆)a=N/A+M/WX=45204-950+4.12X 1054-5080=85.86N/m m2T 二V/A=2187+950=2.3 N/m m2-15-博大建设 A座写字楼等9项工程外脚手架施工方案o n=叶2+3t 2=85.86y2+3 X 2.32=85.89 N/m m2215 N/m m2（安全）6.7.2 DE 杆（压杆）a=N/qj A=39884894-0.825=9.89N/m m2215 N/m m2（安全）6.7.3 CE 杆（压杆）a=N/A=8082+950=8.51N/m m2215 N/m m2（安全）6.7.4 AE 杆（拉杆）a=N/qj A=28144894-0.75=10.08N/m m2215 N/m m2（安全）6.7.5 AF 杆（拉杆）a=N/A=137884-950=14.51N/m m2215 N/m m2（安全）6.7.6 EF杆为零杆6.7.7 BE 杆（压杆）a=N/A=107104-950=l l.271N/m m2215 N/m m2（安全）6.7.8 BF 杆（拉杆）o=N/A=137884-950=14.51N/m m2215 N/m m2（安全）6.8挂座强度分析本工程外挂架挂座由固定连接板和活挂座两部分，挂座承载力根据前面计算的两种可能最 大受力状态进行计算第一种状态（模板支撑状态）：N=6KN,V=29.4KN第二种状态（浇筑混凝土状态）：N=4.37KN,V=38.465KN6.8.1 固定连接板强度分析（1）.固定连接板简图固定连接板与活挂座简图焊缝高度：hf=5m m,焊缝计算长度IW=262-2hf=252m m焊缝强度增大系数：P f=l.22焊缝计算厚度：hc=0.7hf-16-博大建设 A座写字楼等9项工程外脚手架施工方案一般采用 E43 型焊条，三级焊缝：ffw=185N/m m2,fvw=125N/m m2(2).强度分析只进行固定连接板竖向焊缝强度即可。挂座安全系数取2.5第一种状态：o fl=Nl/2heIW=60004-(2X0.7X5X252)=3.4N/m m2T fl=Vl/2heIW=29400(2X0.7X5X252)=16.67N/m m2V(o fl/3 f)2+T fl2=/(3.4/1.22)2+16.672=16.9N/m m 2 1852.5=74N/m m2第二种状态：o fl=Nl/2heIW=43704-(2X0.7X5X252)=2.48N/m m2T fl=Vl/2heIW=38465(2X0.7X5X252)=21.82N/m m 2V(o fl/3 f)2+T fl2=V(2.48/1.22)2+21.822=21.91N/m m 21854-2.5=74N/m m2所以，固定连接板强度安全。6.8.2活性挂座螺栓强度分析6个M16螺栓，计算面积A=6X157=942m l l I?ftb=17 ON/m m2 f vb=l 40N/m m2Ntb=Aftb=942X 170=160.14KNNvb=Afvb=942X 140=131.88KN第一种状态：J(nNl/Ntb)2+(nVl/Nvb)2(2.5X6000160140)2+(2.5X29400131880)2=0.5651第二种状态:_V(nNl/Ntb)2+(nVl/Nvb)2(2.5X4370160140)2+(2.5X38465131880)2=0.731所以，活接挂座强度安全。6.9钩拴强度分析穿墙螺栓选用32圆钢，一端套丝，一端热弯为钩头。(P 32：A=804.2m m2 M30：Ae=560.6m m2f=205N/m m2,安全系数取 n=2.5-17-博大建设 A座写字楼等9项工程外脚手架施工方案第一种状态O l=Nl/Ae=6000560.6=10.7N/m m2T l=Vl/A=29400804.2=36.56N/m m2O h=O：+3t J=10.72+36.562=64.22N/m m2205/2.5=82N/m m2第二种状态O 2=N2/Ae=4370560.6=7.8N/m m2T 2=V2/A=38465804.2=47.83N/m m2o h=22+3t 22=|/7.82+47.832=48.46N/m m2205/2,5=82N/m m2所以，钩头螺拴安全。7、外挂架安装前的准备工作7.1 架子工种人员进行培训，经考试合格后持证上岗。7.2 准备足够的定型三角架，并认真检查各角钢的焊缝是否有开裂、变形等现象，各接点 是否牢固。然后对挂架和平台进行荷载试验，在加载4小时后经检查未发现焊缝开裂，结构变 形等现象时为合格。此外挂架允许使用。7.3准备充足穿墙钩头螺栓，并认真检查是否有弯曲、变形，丝口损坏等不合格的螺栓。7.4准备好安全网和连接外挂架及护身栏杆所有架管。7.5准备充足的脚手板。7.6 使用注意事项：7.6.1使用前对钢管及扣件要严格检查，不合格的不准使用，进入现场的架子管、扣件等,必须有合格证。7.6.2控制扣件拧紧程度的扭力矩达到40-60N m。7.6.3使用过程严格控制平台的荷载，严禁超载。7.6.4人员在操作中必须戴安全帽，穿防滑鞋，系安全带。7.6.5要经常对架子检查，尤其是风雨雪过后，仔细检查挂座是否损坏，扣件、脚手板是 否松动，发现异常及时更改，确保架子安全使用。7.6.6搭设完毕后要经技术及安全部门验收，合格后方可使用。7.6.7外挂架在墙体强度达到7.5Mpa以上方可吊装使用。8、安全注意事项8.1外挂架作业层必须设挡脚板和两道栏杆防护，采用密目安全网全封闭防护。8.2作业层必须满铺脚手板，脚手板要铺牢固，不得有超过50m m的间隙。-18-博大建设 A座写字楼等9项工程外脚手架施工方案8.3不得随意拆除安全防护设施，未有设置或设置不符合要求的，应予补设或改善后才能 上架进行作业。8.4作业时应注意随时清理落到架面上的材料，保持架面规整清洁，不要乱放材料、工具，以免影响自己作业的安全和发生掉物伤人。第五节、脚手架的用途：脚手架用于主体施工外防护等。第四章、脚手架的选材本工程悬挑钢梁选用12.6#、16#工字钢，工字钢进场后涂刷两遍防锈漆。选用直径为14m m 的钢丝绳与工字钢进行拉结，脚手管选用钢管。第一节、钢管钢管采用外径48nli11、壁厚3.5m m的焊接钢管。钢管材质使用力学性能适中的Q235钢，其 材性符合碳素结构钢中相应的规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4m 和6m。用于小横杆的钢管长度为1.2m,以适应脚手架宽度的需要。作为脚手架杆件使用的钢管进行防锈处理，即对购进的钢管先行除锈，然后擦涂两道防锈 漆。第二节、扣件1、扣件为杆件的连接件，基本形式分为直角扣件、旋转扣件、对接扣件。直角扣件用于两 根呈垂直交叉钢管的连接，旋转扣件用于两根呈任意角度交叉钢管的连接，对接扣件用于两根 钢管对接连接。2、扣件的技术要求：扣件及其附件的技术要求如下：2.1扣件采用符合可锻铸铁分类及技术条件中的规定，机械性能不低于KT33-8的可锻 铸铁制造。扣件的附件采用的材料符合碳素结构钢中Q235钢的规定；螺纹均符合普通螺 纹的规定；垫圈符合垫圈的规定；2.2铸铁无裂纹、气孔；且无疏松、砂眼或其他影响使用性能的铸造缺陷；使用时将影响 外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净；2.3扣件与钢管的贴合面进行严格整形，保证与钢管扣紧时接触良好；2.4扣件活动部位能灵活转动，旋转扣件的两旋转而间隙保证不小于1m m；2.5当扣件夹紧钢管时，开口处的最小距离保证不小于5m m；-19-博大建设 A座写字楼等9项工程外脚手架施工方案2.6扣件表面进行防锈处理；项目部指派质检员负责以上各项检查，保证材料的质量。第三节、脚手板脚手板用木脚手板，尺寸为长4m,宽为200m m、150m m,厚50m l l1。第五章、脚手架搭设的构造要求第一节、立杆1、立杆横距为0.8m,内侧立杆距墙的距离为0.35m,纵距为1.5m。立杆各部接头采用对接 扣件连接。立杆上的对接扣件交错布置，相邻立杆的接头位置错开布置在不同的步距内，同步 内隔一根立杆的两个相隔接头在高度方向错开的距离为500m m；各接头中心至主节点的距离保 证在不大于步距的1/3范围内。立杆与大横杆用直角扣件扣紧。2、脚手架底部设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距工字钢上皮200m m 处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。第二节、大横杆1、大横杆步距为L 5m,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为100m m,上 下横杆的接长位置错开布置在不同的立杆纵距中，与相近立杆的距离保证在不大于纵距的三分 之一范围内。2、同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50m m。大横杆设 置在立杆内侧，其长度为3跨一连接。3、大横杆接长采用对接扣件连接，扣件交错布置，不同步或不同跨两个相邻接头在水平方 向错开的距离为500m m o第三节、小横杆在立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。靠墙一 端的外伸长度为250m m。立杆大小横杆布置图见图5-1-20-博大建设A座写字楼等9项工程外脚手架施工方案好大小橱询程图5-1第四节、脚手板1、脚手板满铺施工，离开墙面100m m。悬挑工字钢处在小横杆上满铺一层脚手板，作业层 满铺一层脚手板，脚手板下部用安全平网进行防护。2、脚手板两端各设直径为4m m的镀锌钢丝箍两道。作业层端部脚手板探头长度为150m m,用直径3.2m m的镀锌钢丝固定在支承杆件上。在拐角、斜道平台口处的脚手板与横向水平杆用 镀锌钢丝绑扎连接，防止滑动。3、脚手板的铺设采用对接平铺。脚手板对接平铺时，接头处设两根横向水平杆，脚手板外 伸长度取150m m。第五节、剪刀撑1、脚手架设置剪刀撑与横向斜撑，剪刀撑连续设置，斜杆与地面的倾角为45。2、剪刀撑斜杆用旋转扣件固定在立杆上，旋转扣件中心线至主节点的距离为150m m。剪刀 撑的斜杆除两端用旋转扣件与脚手架的立杆扣紧外，在其中间增加2个扣结点与立杆扣紧。3、纵向支撑钢管接长采用搭接，搭接长度为1000m m,并用3只旋转扣件扣牢。-21-博大建设 A座写字楼等9项工程外脚手架施工方案4、除拐角设置横向斜撑外，中间每隔6跨设置一道；横向斜撑应在同一节间，由底至顶层 呈之字型连续布置，斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中 心线至主节点的距离为150m m。第六节、连墙件1、立杆用连墙件与建筑物可靠连接，连墙件竖向间距为4.5m,水平间距为4.5m。2、连墙件采用可承受拉力和压力的构造，均采用刚性连接件与建筑物可靠连接。3、连墙件中的连墙杆呈水平设置，在楼板中预埋1m长20钢筋棍，在钢筋棍上将脚手 管插入其中与脚手架刚性连接。4、拉结点在转角范围内和顶部处加密，即在转角1米以内范围设置拉结点。5、拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。6、脚手架与结构拉接图如下：9000悬挑脚手架与结构拉接图第七节、避雷装置1、安装方案：1.1顶部四角和纵向中部设置避雷针。避雷针用12m m镀锌圆钢。针长为1m。L 2用16m m2黄绿双色铜芯线作引下线，途中用磁瓶，导线绑扎。1.3接地装置的接地线采用三根导体，垂直接地体采用5X50角钢、长度为2.2m,接地电 阻为4Q o1.4避雷带采用12镀锌圆钢连接，双面焊，焊接长度为72m m,焊接处焊缝平整，饱满，并有足够的机械强度，不得有夹渣、咬口、裂纹、虚焊、气孔等缺陷；沿外架四角明 设。-22-博大建设 A座写字楼等9项工程外脚手架施工方案2、工艺流程：避雷针接地体一接地干线支架一引下线明敷一引下线暗敷一均压环3、接地体安装工艺：人工接地体（极）安装应符合以下规定：3.1人工接地体（极）的最小尺寸应符合规范要求。3.2接地体的埋设深度其顶部为0.6m,角钢及钢管接地体应垂直配置。3.3垂直接地体长度为2.5m,其相互之间间距为5m。3.4接地体理设位置距建筑物为1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯 实。3.5接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹 渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。3.6采用搭接焊时，其焊接长度如下：3.6.1镀锌扁钢不小于其宽度的2倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为 准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。3.6.2镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。3.6.3镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进 行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。第六章、脚手架的防护在搭设过程中，为了保证上一段悬挑作业层的安全，下层脚手架多搭设一步进行安全防护,待上层悬挑脚手架搭设完毕后，拆除多搭设的防护脚手架。第一节、防护栏杆1、脚手架外侧使用建设主管部门认证的绿色密目式安全网封闭，且将安全网固定在脚手架 外立杆内侧。张挂安全网，要求严密、平整，不得漏眼绑扎，施工过程中发现已破损的安全网，立即更换，以确保外架使用的安全及整体美观。2、选用12号铅丝张挂安全网，要求严密、平整。3、脚手架外侧设1.2m高的防护栏杆和180m m高踢脚杆。（见图6-1）-23-博大建设A座写字楼等9项工程外脚手架施工方案图6-1栏杆与挡脚板构造上栏杆；2外立杆；3挡脚板；4中栏杆4、每四层搭设3m宽水平安全网。（见图6-2）6 12钢筋水平安全网3000层曲K平安全颔布置建我结构电四层搭慢 Sm克水平安全网.文 全网的外边峰更高F 内边徐50 60 E.1图6-2-24-博大建设 A座写字楼等9项工程外脚手架施工方案第二节、架体内封闭1、脚手架的架体内立杆距墙体净距为350m m,在作业层处小横杆伸出内侧立杆的部分用脚 手板进行满铺，并在下部用防护平网进行防护。2、六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在雨季要经常检查脚手板、跳 板上有无积水，若有应及时清扫，并要采取防滑措施。在雷雨季节搭建筑物的脚手架，应与地 相连，以防雷击。设避雷针和建筑物的避雷系统接通，脚手架和建筑物的接地系统单独引线相 接以防漏电伤人。第七章、卸料平台第一节、施工准备1、材料准备：22a号槽钢、6义1922钢绞线、钩头螺栓及螺母、夹具、橡胶垫、48X3.5钢管及连接、扣件、安全网、脚手板、50m l i1厚木板。2、制作、加工：本工程协料平台由我项目部现场自行加工成型，加工制作严格按本方案设计要求进行。第二节、施工部署1、卸料平台设置位置：A、B、C座设置一个卸料平台，A座设置在1轴外侧，A-B轴之间；B座设置在1轴外侧，F-G轴之间；C座设置在4轴外侧，B-C轴之间。D座设置两个卸料平台，分别设置在E轴外侧,2-3轴之间，D轴外侧,5-6轴之间。2、施工工艺流程：2.1卸料平台的结构类型：从经济、实用的角度考虑，卸料平台设计为悬挑式型钢平台。卸料平台在主体施工期间可 以适当的多预留预埋锚固件，作为备用。根据计算，其规格为6.5m X3.0m Xl.5m（长义宽义高），悬挑长度为5.0m。平台上设有限 定荷载标示牌，本工程的卸料平台限重为L5t。2.2卸料平台的材质：2.2.1主次钢梁：主梁、次梁全部采用22号槽钢，所有构件的连接采用均为焊接，焊缝高度hf=12m i n。-25-博大建设A座写字楼等9项工程外脚手架施工方案2.2.2防护措施:防护栏杆采用48X3.5钢管，护栏高度1.5m,分别在75cm和150cm处设置两道水平栏 杆，立秆并与四周槽钢焊接。底设180m m高踢脚板防止物件滑落，四周槽字钢外侧面、踢脚板 及防护栏杆均刷红白相间的油漆标识，并满布钢丝网。2.2.3钢丝绳:平台每侧设置两根6义1922钢丝绳，每根绳设夹具不少于3个。钢丝绳与卸料平台之间 的连接处设置橡胶垫，以缓冲钢丝绳的拉力。钢丝绳绑在主体结构的框架柱上，钢丝绳与框架 柱之间垫50X50耐木方或加设橡皮垫，以保护柱子阳角不被损坏，搭设卸料平台时应注意平台 外口应略高于内口。2.2.4脚手板：平台底而设50m m厚的脚手板，满铺，绑牢，两端用8号铁丝捆紧。第三节、卸料平台结构设计1、卸料平台的结构图:附图1：卸料平台平面结构图为悬挑部分-26-博大建设A座写字楼等9项工程外脚手架施工方案附图2：卸料平台正立面结构图次梁 主梁一一 面焊，hf=12mm次梁两侧均有180 X 220mm加强板,四面与主
