钢丝编织液压胶管 GB/T3683-92 (MT98-84) 标准

内胶层：黑色耐油合成橡胶。
增强层：一层高强度，高抗拉的软管专用钢丝编织的增强层 （1W/B）
外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至 +100 ℃
此类胶管扣压需剥外胶。

通径
英制规格
胶管内径
增强层外径
管外径
工作压力
爆破压力
最小弯曲半径
重量
成品长度
inch
mm
mm
mm
MPa
MPa
mm
kg/m
metres
6
1/4
6.3±0.5
11.4±0.5
15.4
20.0
50.0
100
0.30
20至100
8
5/16
8.0±0.5
13.5±0.5
17.7
17.5
43.5
115
0.40
20至100
10
3/8
10±0.5
15.8±0.5
20.0
16.0
40.0
130
0.47
20至100
13
1/2
13±0.5
19.0±0.5
23.4
14.0
35.0
180
0.57
20至100
16
5/8
16±0.5
22.0±0.5
26.5
12.0
30.0
205
0.65
20至100
19
3/4
19±0.5
25.2±0.5
29.6
10.0
25.0
240
0.76
20至100
22
7/8
22±0.5
28.6±0.6
33.0
9.0
22.5
280
0.93
20至100
25
1
25±0.5
32.0±0.6
36.0
8.0
20.0
300
1.03
20至50
32
1 1/4
32±0.5
39.5±0.8
43.4
6.0
15.0
420
1.26
20
38
1 1/2
38±0.5
45.8±0.8
49.8
5.0
12.5
500
1.47
20
45
1 3/4
45±0.5
56.5±0.8
56.5
5.0
12.5
500
1.64
20
51
2
51±0.5
63.0±0.8
63.0
4.0
10.0
630
1.90
20
64
2 1/2
64±0.5
77.0±0.8
77.0
3.0
7.5
700
2.50
20

内胶层：黑色耐油合成橡胶。

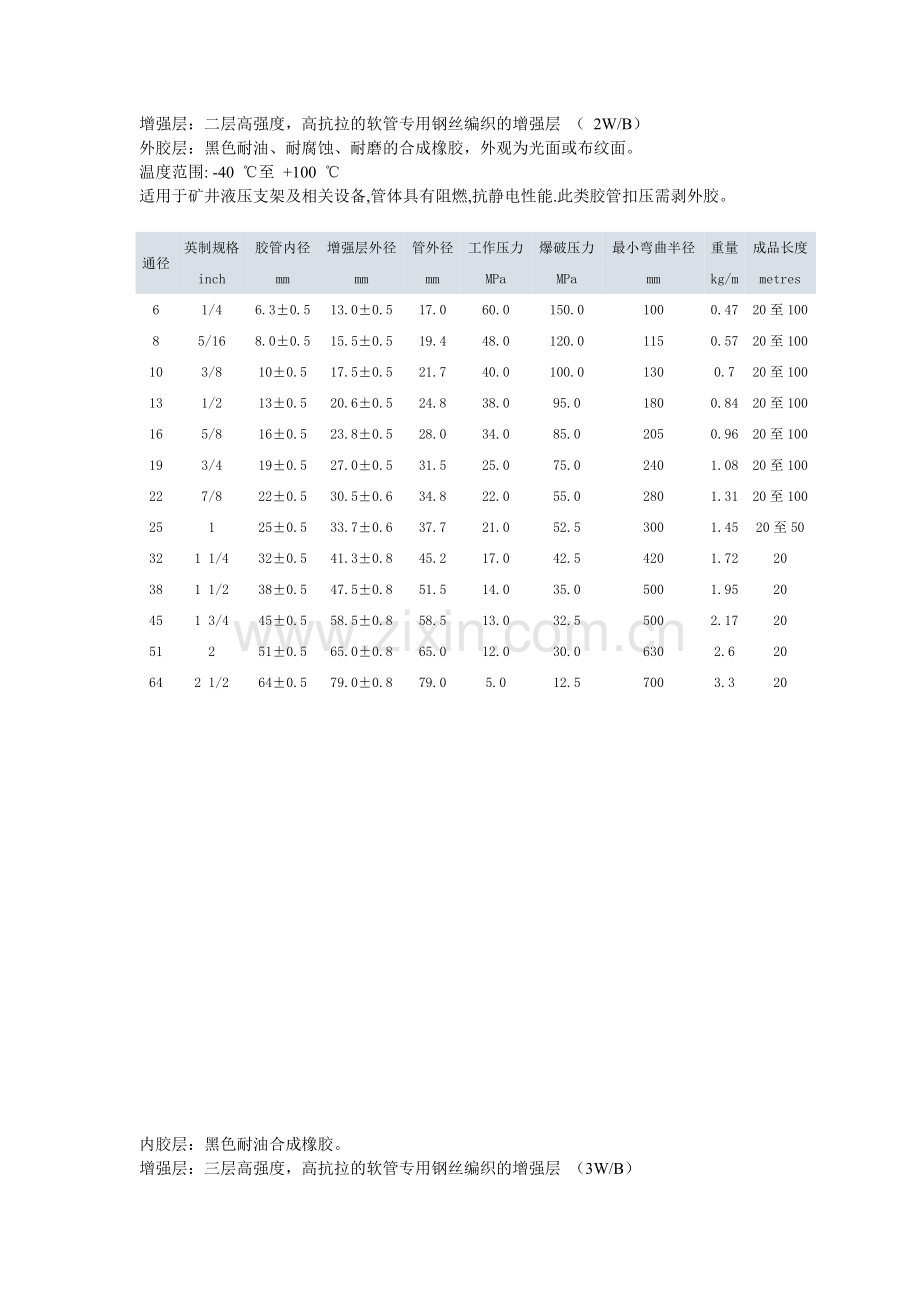

增强层：二层高强度，高抗拉的软管专用钢丝编织的增强层 （ 2W/B）
外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至 +100 ℃
适用于矿井液压支架及相关设备,管体具有阻燃,抗静电性能.此类胶管扣压需剥外胶。

通径
英制规格
胶管内径
增强层外径
管外径
工作压力
爆破压力
最小弯曲半径
重量
成品长度
inch
mm
mm
mm
MPa
MPa
mm
kg/m
metres
6
1/4
6.3±0.5
13.0±0.5
17.0
60.0
150.0
100
0.47
20至100
8
5/16
8.0±0.5
15.5±0.5
19.4
48.0
120.0
115
0.57
20至100
10
3/8
10±0.5
17.5±0.5
21.7
40.0
100.0
130
0.7
20至100
13
1/2
13±0.5
20.6±0.5
24.8
38.0
95.0
180
0.84
20至100
16
5/8
16±0.5
23.8±0.5
28.0
34.0
85.0
205
0.96
20至100
19
3/4
19±0.5
27.0±0.5
31.5
25.0
75.0
240
1.08
20至100
22
7/8
22±0.5
30.5±0.6
34.8
22.0
55.0
280
1.31
20至100
25
1
25±0.5
33.7±0.6
37.7
21.0
52.5
300
1.45
20至50
32
1 1/4
32±0.5
41.3±0.8
45.2
17.0
42.5
420
1.72
20
38
1 1/2
38±0.5
47.5±0.8
51.5
14.0
35.0
500
1.95
20
45
1 3/4
45±0.5
58.5±0.8
58.5
13.0
32.5
500
2.17
20
51
2
51±0.5
65.0±0.8
65.0
12.0
30.0
630
2.6
20
64
2 1/2
64±0.5
79.0±0.8
79.0
5.0
12.5
700
3.3
20

内胶层：黑色耐油合成橡胶。
增强层：三层高强度，高抗拉的软管专用钢丝编织的增强层 （3W/B）
外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至 +100 ℃
适用于矿井液压支架及相关设备。管体具有阻燃,抗静电性能。此类胶管扣压需剥外胶。
通径
英制规格
胶管内径
增强层外径
管外径
工作压力
爆破压力
最小弯曲半径
重量
成品长度
inch
mm
mm
mm
MPa
MPa
mm
kg/m
metres
6
1/4
6.3±0.5
14.5±0.5
18.6
65.0
162.0
100
0.63
20至100
8
5/16
8.0±0.5
17.0±0.5
21.0
50.0
125.0
115
0.75
20至100
10
3/8
10±0.5
19.3±0.5
23.3
45.0
112.0
130
0.91
20至100
13
1/2
13±0.5
22.3±0.5
26.5
43.0
100.0
180
1.10
20至100
16
5/8
16±0.5
25.5±0.5
29.8
35.0
87.0
205
1.27
20至100
19
3/4
19±0.5
28.7±0.5
33.2
28.0
70.0
240
1.39
20至100
22
7/8
22±0.5
32.0±0.6
36.5
25.0
62.5
280
1.73
20至100
25
1
25±0.5
35.5±0.6
39.5
25.0
60.0
300
1.89
20至50
32
1 1/4
32±0.5
43.1±0.8
47.0
19.0
47.5
420
2.20
20
38
1 1/2
38±0.5
49.3±0.8
53.3
15.0
37.5
500
2.47
20
45
1 3/4
45±0.5
60.5±0.8
60.5
10.0
25.0
500
2.70
20
51
2
51±0.5
67.0±0.8
67.0
8.0
24.0
630
3.30
20
64
2 1/2
64±0.5
81.0±0.8
81.0
7.0
21.0
700
4.20
20
