常见光纤接口类型
常见的光纤模块有两种，一是GBIC光模块，另一个是SFP光模块。SFP模块是一种光模块（Small Form Factor Pluggable 小封装模块），相比于GBIC模块要小，是GBIC光模块的发展，适应于高密度端口数而设计的，端口速率从100M到2.5Gbps不等。两种模块都支持热插拔。
光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
①FC型光纤连接器
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
②SC型光纤连接器
也就是连接GBIC光模块的连接器，它的外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式是采用插拔销闩式，不须旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
③ST型光纤连接器
常用于光纤配线架，外壳呈圆形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式为螺丝扣。
④LC型光纤连接器
也就是连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。该连接器所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25m，提高了光配线架中光纤连接器的密度。

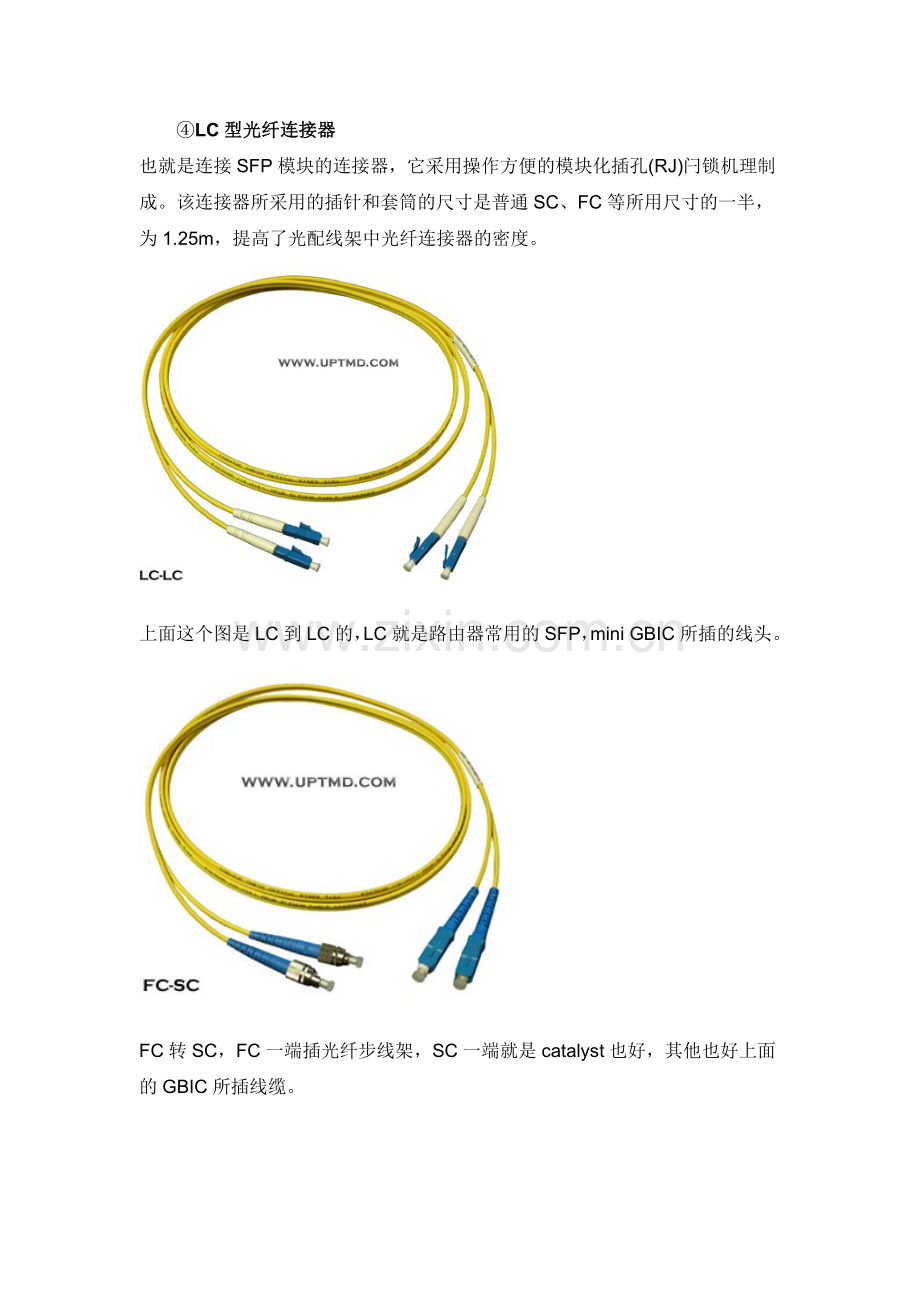

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。
