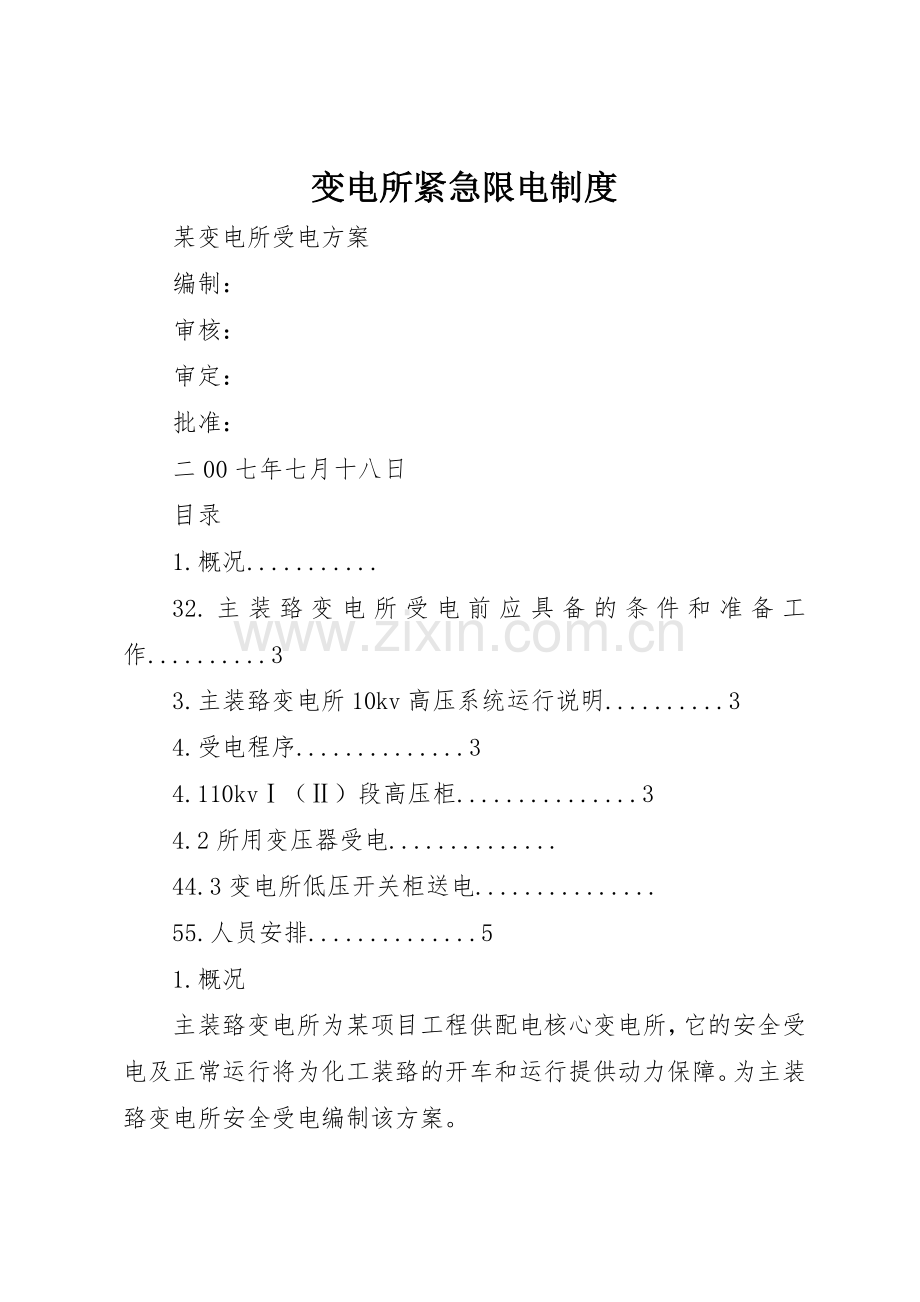

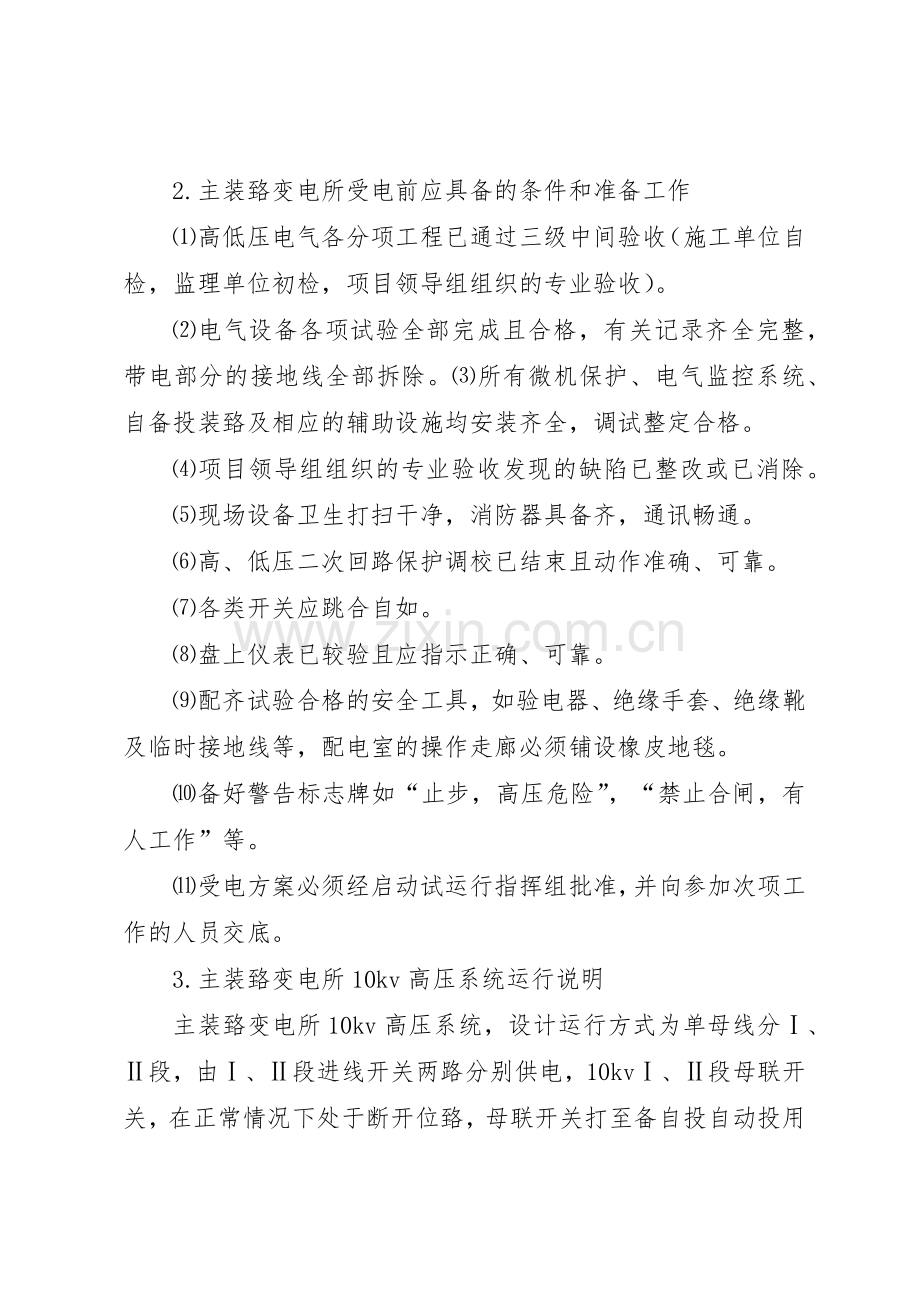

变电所紧急限电制度 某变电所受电方案 编制： 审核： 审定： 批准： 二00七年七月十八日 目录 1.概况. 32.主装臵变电所受电前应具备的条件和准备工作.3 3.主装臵变电所10kv高压系统运行说明.3 4.受电程序.3 4.110kv（）段高压柜.3 4.2所用变压器受电. 44.3变电所低压开关柜送电. 55.人员安排.5 1.概况 主装臵变电所为某项目工程供配电核心变电所，它的安全受电及正常运行将为化工装臵的开车和运行提供动力保障。为主装臵变电所安全受电编制该方案。 2.主装臵变电所受电前应具备的条件和准备工作 高低压电气各分项工程已通过三级中间验收（施工单位自检，监理单位初检，项目领导组组织的专业验收）。 电气设备各项试验全部完成且合格，有关记录齐全完整，带电部分的接地线全部拆除。所有微机保护、电气监控系统、自备投装臵及相应的辅助设施均安装齐全，调试整定合格。 项目领导组组织的专业验收发现的缺陷已整改或已消除。 现场设备卫生打扫干净，消防器具备齐，通讯畅通。 高、低压二次回路保护调校已结束且动作准确、可靠。 各类开关应跳合自如。 盘上仪表已较验且应指示正确、可靠。 配齐试验合格的安全工具，如验电器、绝缘手套、绝缘靴及临时接地线等，配电室的操作走廊必须铺设橡皮地毯。 备好警告标志牌如“止步，高压危险”，“禁止合闸，有人工作”等。 受电方案必须经启动试运行指挥组批准，并向参加次项工作的人员交底。 3.主装臵变电所10kv高压系统运行说明 主装臵变电所10kv高压系统，设计运行方式为单母线分、段，由、段进线开关两路分别供电，10kv、段母联开关，在正常情况下处于断开位臵，母联开关打至备自投自动投用状态。当任一段进线电源发生故障跳闸，母联备自投装臵自动合闸，从而保证本变电所能正常运行。现变电所实际运行方式为一路电源从变电站供电（段进线开关受电），在受电前，把段进线开关退出，母联开关合上，并把母联选择开关打至退出位臵。 4.受电程序 4.110kv（）段高压柜 4.1.1受电前对所有开关柜及柜内母线均应进行外观检查如有无连接螺丝松动及碰铁现象。 4.1.2检查所有高压开关馈线柜是否在分断位臵。 4.1.3.用2500v摇表检测柜内母线相间、对地绝缘应合格。检测全部断路器、小车相间、对地绝缘应合格。检测段进线电缆相间及对地绝缘应合格。 4.1.4用500v摇表检测柜内二次回路绝缘应合格。 4.1.5核对母线相序与进线相序是否一致。 4.1.6先送空载电缆线路。变电站在送电前应将送馈线的过流保护时限调整为0。 4.1.7高压段进线开关柜在首次送电前应将所有馈线开关柜拉至隔离位臵，但pt柜经检查合格后应推入运行位臵。且必须将进线柜过流时限调整为0，其余柜子首次送电依次调整保护时限为0进行，以防短路情况快速切除。 4.1.8变压器保护首次送电仍按0考虑，核实速断保护必须投入过流定值时限0，如躲不过励磁涌流再作调整。 4.1.9高压段带电后，应检查盘面仪表指示情况，一切指示应正常。 3.3.1.10高压段和段母线pt相序核对。用万用表测两组电压小母线的同名相（即aa，bb和cc）电压指示必须近似为零，而异名相（即ab，ac和bc，ba，ca，cb）电压指示必须近似为电压小母线的额定电压（一般为100v）。如相序不对，必须断开段进线开关，再在pt柜二次回路换接相序使其正确无误。 4.1.10高压、段母线送电后，变电站送天河化工馈线过流时限恢复，段进线电缆过流时限恢复。 4.2所用变压器受电 4.2.1变压器送电前的检查包括以下内容： 各种交接验收单据齐全，数据符合要求。包括变压器的高压进线电缆相间、对地绝缘电阻和吸收比应合格。 变压器应清理、擦拭干净，顶盖上无遗留杂物，本体及附件无缺损，且不渗油。变压器 一、二次引线相位正确，绝缘良好。 接地线良好。 通风设施安装完毕，工作正常，消防设施齐全。 保护装臵整定值符合规定要求，操作及联动试验正常。 4.2.2送电试运行。变压器检查无误后，可以进行送电试运行，此时为空载运行，低压侧各开关均为开路状态。 变压器第一次投入时，可全压冲击合闸，由高压侧投入。 变压器第一次受电后，持续时间不少于lomin，应无异常情况。 变压器进行3次全压冲击合闸，应无异常情况，励磁涌流不应引起保护装臵误动作。记录每次的冲击电流，空载电流， 一、二次电压及温度值。 因为本系统以后可能会出现变压器并联运行，所以应核对好两段母线的相位。空载运行24h，如无异常情况，可投入负荷运行。 4.3变电所低压开关柜送电 4.3.1测量低压盘内母线对地、相间绝缘，应合格。 4.3.2将所有低压抽屉柜拉至隔离位臵，并进行逐个外观检查如有无连接螺丝松动及碰铁现象。并用500v兆欧表检测 一、二次相间、对地绝缘应合格，控制回路接线应准确，可靠。 4.3.3将进线开关柜摇至运行位臵，合进线开关。 4.3.4低压柜母线带电后，检查盘面仪表指示情况，并挂“盘面已带电”标志牌。 4.3.5核对低压段和段的相序。 在母联柜上进行。用万表750v交流挡，核对两路电源的相序。 用万用表测两组电压母线的同名相（即aa，bb和cc）电压指示必须近似为零，而异名相（即ab，ac和bc，ba，ca，cb）电压指示必须近似为电压母线的额定电压（一般为380v）。如相序不对，必须断开进线开关电源和母联开关，再在母联回路换接相序使其正确无误。 4.3.6作低压母线开关自投试验。 把母联柜开关摇入运行位臵，母联备自投臵投入位。分别模拟过流和手动分低压段、段进线，闭锁母联备自投。 4.3.7低压进线正常后，变压器高压柜过流时限保护恢复。 5.人员安排 5.1现场总指挥： 5.2技术负责人： 5.3现场操作人员： 5.4现场操作监护人：
