技能培训：塔设备结构的简要介绍.docx

（1）塔体
塔体是塔设备的外壳。常见的塔体是由等直径、等壁厚的圆筒和作为顶盖与底盖的椭圆形封头所组成的。随着化工装置的大型化，还有采用不等直径、不等壁厚的塔体。塔体除满足工艺条件（如温度、压力、塔径和塔高等）下的强度、刚度外，还应考虑风力、地震、偏心载荷所引起的强度、刚度问题，以及吊装、运输、检验、开停工等的影响。对于板式塔来说，塔体的不垂直度和弯曲度将直接影响塔盘的水平度，其指标对板式塔效率的影响是非常明显的，为此在塔体的设计、制造、检验、运输和吊装等各个环节中，都应严格保证达到有关要求，不允许误差超过设计要求。
（2）塔体支座
塔体支座是塔体安放到基础上的连接部分。它必须保证塔体坐落在确定的位置上进行正常的工作。为此，它应当具有足够的强度和刚度能承受各种操作情况下的全塔重量，以及风力、地震等引起的载荷。最常用的塔体支座是裙式底座（简称为“裙座”）。
（3）除沫器
除沫器用于捕集夹带在气流中的液滴。使用高效的除沫器，对于回收贵重物料、提高分离效率、改善塔后设备的操作状况，以及减少对环境的污染等都是非常必要的。
（4）接管 塔设备的接管是用以连接工艺管，把塔设备与相关设备连成系统。按接管的用途分为进液管、出液管、进气管、回液管、侧线抽出管和仪表接管等。

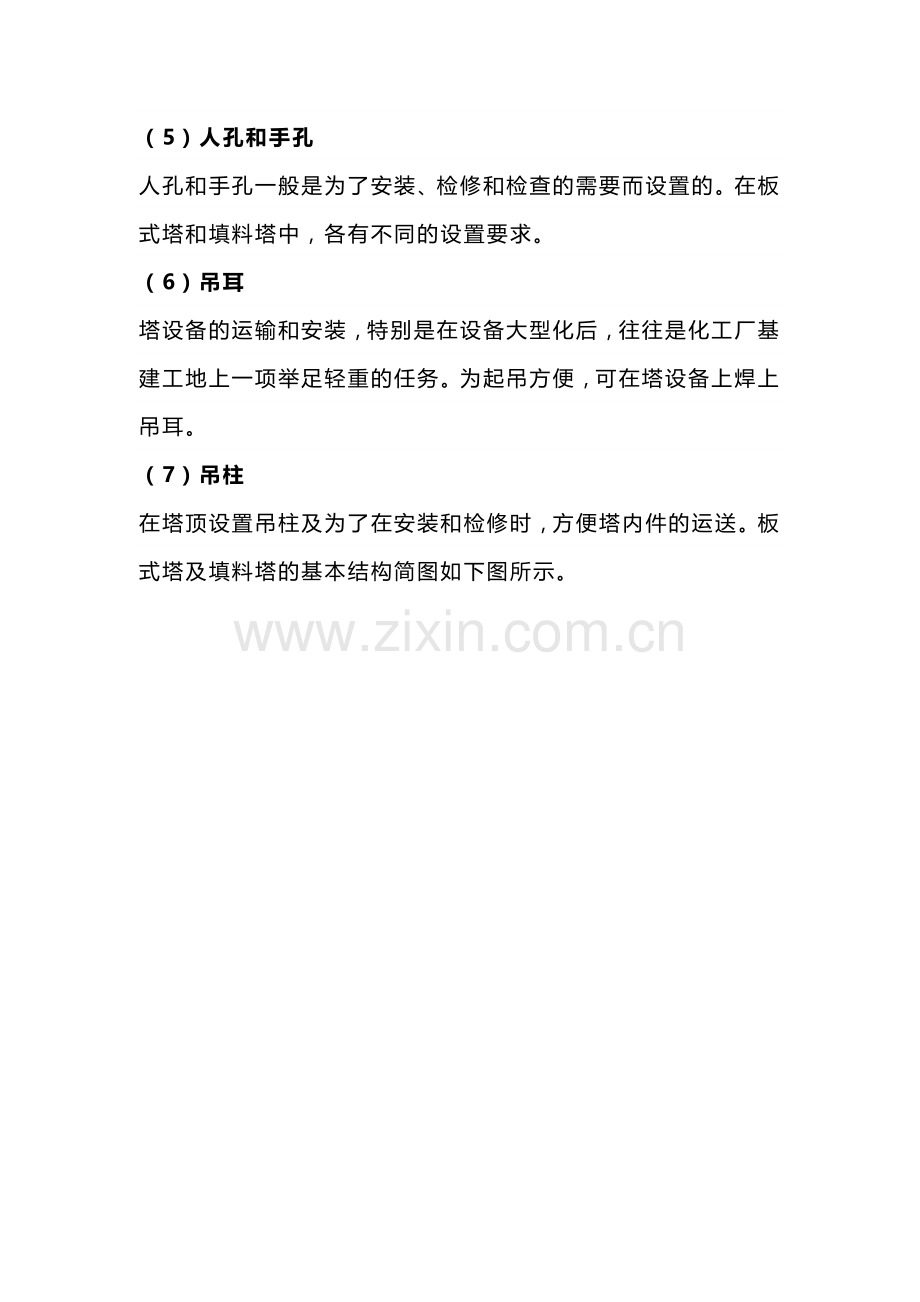

（5）人孔和手孔
人孔和手孔一般是为了安装、检修和检查的需要而设置的。在板式塔和填料塔中，各有不同的设置要求。
（6）吊耳
塔设备的运输和安装，特别是在设备大型化后，往往是化工厂基建工地上一项举足轻重的任务。为起吊方便，可在塔设备上焊上吊耳。
（7）吊柱
在塔顶设置吊柱及为了在安装和检修时，方便塔内件的运送。板式塔及填料塔的基本结构简图如下图所示。

图1  板式塔基本结构1—裙座；2—裙座人孔；3—塔底液体出口；4—裙座排气孔；5—塔体；6—人孔；7-蒸汽入口；8-塔盘；9—回流入口；10—吊柱；11—塔顶蒸汽出口；12—进料口

图2  填料塔基本结构
1—裙座；2—塔体；3—液体再分布器；4一卸料口；5—喷淋装置；
6—料液进口；7-除沫器；8一气体出口；9-人孔；
10一填料；11一填料支撑；12一气体进口；13—液体出口
