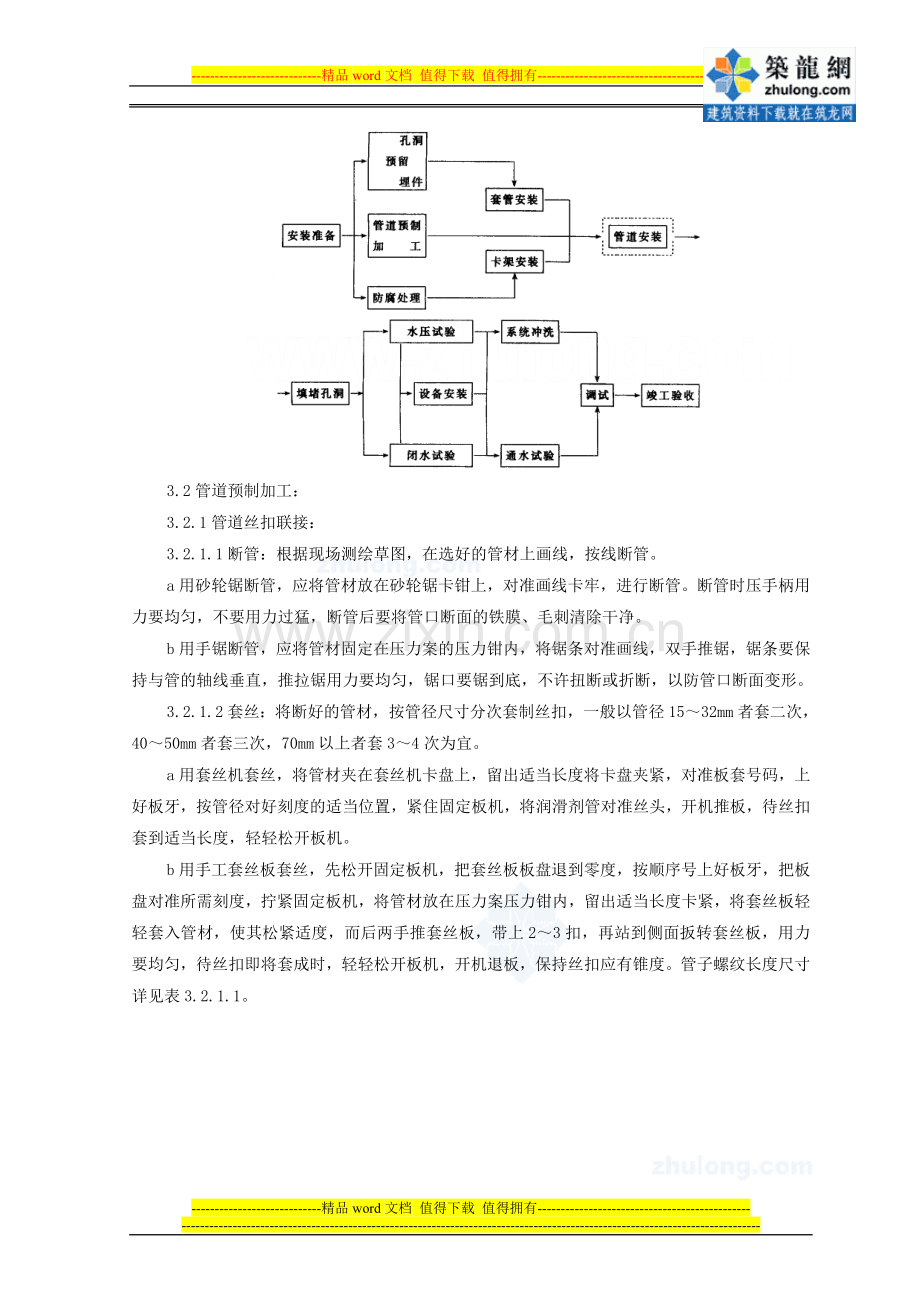

-精品word文档 值得下载 值得拥有-SGBZ-0501暖卫管道安装基本施工工艺标准依据标准：建筑工程施工质量验收统一标准 GB50300-2001建筑给水排水及采暖工程施工质量验收规范 GB50242-20021、范围本工艺标准适用于民用及一般工业建筑室内、外采暖与卫生设备管道安装工程。2、施工准备2.1材料、设备要求2.1.1暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。2.1.2各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。2.1.3各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性试验。2.1.4石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。2.2主要机具2.2.1机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、手电钻、电锤、电动水压泵等。2.2.2工具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻凿、麻钎、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。2.2.3量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。2.3作业条件2.3.1根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。2.3.2配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。2.3.3在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。3、操作工艺3.1工艺流程：（见下页流程）3.2管道预制加工：3.2.1管道丝扣联接：3.2.1.1断管：根据现场测绘草图，在选好的管材上画线，按线断管。a用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。3.2.1.2套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径1532mm者套二次，4050mm者套三次，70mm以上者套34次为宜。a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。b用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上23扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。管子螺纹长度尺寸详见表3.2.1.1。管子螺纹长度尺寸表表3.2.1.1项次公称直径普通丝头长丝（联设备用）短丝（联接阀类用）(mm)(英寸)长度(mm)螺纹数长度(mm)螺纹数长度(mm)螺纹数12345678915202532405070801001/23/4111/411/2221/2341416182022242730338989101112131450556028302612.013.515.017.019.021.06.57.56.57.58.09.0注：螺纹长度均包括螺尾在内。3.2.1.3配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。a配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜）。在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露23扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。b根据配装管件的管径的大小选用适当的管钳（见表3.2.1.3）。管钳适用范围表表3.2.1.3名称规格适用范围公称直径（mm）英制对照管钳12141824361520202532505080801001/23/43/4111/4223343.2.1.4管段调直：将已装好管件的管段，在安装前进行调直。a在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。b管段联接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。c管段调直要放在调管架上或调管平台上，一般两人操作为宜，一人在管段端头目测，一人在弯曲处用手锤敲打，边敲打，边观测，直至调直管段无弯曲为止，并在两管段联接点处标明印记，卸下一段或数段，再接上另一段或数段直至调完为止。d对于管件联接点处的弯曲过死或直径较大的管道可采用烘炉或气焊加热到600800（火红色）时，放在管架上将管道不停的转动，利用管道自重使其平直，或用木板垫在加热处用锤轻击调直，调直后在冷却前要不停的转动，等温度降到适当时在加热处涂抹机油。凡是经过加热调直的丝扣，必须标好印记，卸下来重新涂铅油缠麻，再将管段对准印记拧紧。e配装好阀门的管段，调直时应先将阀门盖卸下来，将阀门处垫实再敲打，以防震裂阀体。f镀锌碳素钢管不允许用加热法调直。g管段调直时不允许损坏管材。3.2.2管道法兰联接（图3.2.2）图3.2.23.2.2.1凡管段与管段采用法兰盘联接或管道与法兰阀门联接者，必须按照设计要求和工作压力选用标准法兰盘。3.2.2.2法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为23扣，不宜大于螺栓直径的二分之一。3.2.2.3法兰盘联接衬垫，一般给水管（冷水）采用厚度为3mm的橡胶垫，供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管径同心，不得放偏。3.2.3管道焊接3.2.3.1根据设计要求，工作压力在0.1MPa以上的蒸汽管道、一般管径在32mm以上的采暧管道以及高层建筑消防管道可采用电、气焊连接。3.2.3.2管道焊接时应有防风、雨雪措施，焊区环境温度低于-20，焊口应预热，预热温度为100200，预热长度为200250mm。3.2.3.3一般管道的焊接为对口型式及组对，如设计无要求，电焊应符合表3.2.3.3.1的规定，气焊应符合表3.2.3.3.2的规定。手工电弧焊对口型式及组对要求表3.2.3.3.1接头名称对口型式接头尺寸（mm）壁厚间隙钝边坡口角度（度）CP管子对接V型坡口588121.52.52311.511.560706065注：4毫米管子对接如能保证焊透可不开坡口。氧-乙炔焊对口型式及相对要求表3.2.3.3.2接头名称对口型式接头尺寸（mm）厚度间隙C钝边P坡口角度（度）对接不开坡口312对接V型坡口36230.51.570903.2.3.4焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三个点，管径在150mm以上以点焊四个点为宜。3.2.3.5管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整（图3.2.3.5）。图3.2.3.53.2.3.6管材与法兰盘焊接，应先将管材插入法兰盘内，先点焊23点再用角尺找正找平后方可焊接，法兰盘应两面焊接，其内侧焊缝不得凸出法兰盘密封面（图3.2.3.6）。图3.2.3.63.2.4管道承插口连接3.2.4.1水泥捻口：一般用于室内、外铸铁排水管道的承插口连接（图3.2.4.1）。图3.2.4.1a为了减少捻固定灰口，对部分管材与管件可预先捻好灰口，捻灰口前应检查管材管件有无裂纹、砂眼等缺陷，并将管材与管件进行预排，校对尺寸有无差错，承插口的灰口环形缝隙是否合格。b管材与管件连接时可在临时固定架上，管与管件按图纸要求将承口朝上，插口向下的方向插好，捻灰口。c捻灰口时，先用麻钎将拧紧的比承插口环形缝隙稍粗一些的青麻或扎绑绳打进承口内，一般打两圈为宜（约为承口深度的三分之一），青麻搭接处应大于30mm的长度，而后将麻打实，边打边找正、找直并将麻须捣平。d将麻打好后，即可把捻口灰（水与水泥重量比19）分层填入承口环形缝隙内，先用薄捻凿，一手填灰，一手用捻凿捣实，然后分层用手锤、捻凿打实，直到将灰口填满，用厚薄与承口环形缝隙大小相适应的捻凿将灰口打实打平，直至捻凿打在灰口上有回弹的感觉即为合格。e拌合捻口灰，应随拌合随用，拌好的灰应控制在一个半小时内用完为宜，同时要根据气候情况适当调整用水量。f预制加工两节管或两个以上管件时，应将先捻好灰口的管或管件排列在上部，再捻下部灰口，以减轻其震动。捻完最后一个灰口应检查其余灰口有无松动，如有松动应及时处理。g预制加工好的管段与管件应码放在平坦的场所，放平垫实，用湿麻绳缠好灰口，浇水养护，保持湿润，一般常温48h后方可移动运到现场安装。h冬季严寒季节捻灰口应采取有效的防冻措施，拌灰用水可加适量盐水，捻好的灰口严禁受冻，存放环境温度应保持在5以上，有条件亦可采取蒸汽养护。3.2.4.2石棉水泥接口：一般室内、外铸铁给水管道敷设均采用石棉水泥捻口，即在水泥内掺适量的石棉绒拌合，其具体做法详见SGBZ-0502室内给水管道安装施工工艺标准。3.2.4.3铅接口：一般用于工业厂房室内铸铁给水管敷设，设计有特殊要求或室外铸铁给水管紧急抢修，管道碰头急于通水的情况可采用铅接口，具体做法详见SGBZ-0502室内给水管道安装施工工艺标准。3.2.4.4橡胶圈接口：一般用于室外铸铁给水管铺设、安装的管与管接口。管与管件仍需采用石棉水泥捻口，具体做法详见SGBZ-0502室内给水管道安装施工工艺标准。3.3预留孔洞及预埋铁件：3.3.1在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。3.3.2凡属预制墙板楼板需要剔孔洞，必须在装修或抹灰前剔凿，其直径与管外径的间隙不得超过30mm，遇有剔混凝土空心楼板肋或断钢筋，必须预先征得有关部门的同意及采取相应补救措施后，方可剔凿。3.3.3在外砖内模和外挂板内模工程中，对个别无法预留的孔洞，应在大模板拆除后及时进行制凿。3.3.4用电锤或手锤、錾子剔凿孔洞时，用力要适度，严禁用大锤操作。3.3.5预留孔应配合土建进行，其尺寸如设计无要求时应按表3.3.5的规定执行。预留孔洞尺寸（mm）表3.3.5项次管道名称明管暗管留孔尺寸长宽墙槽尺寸宽度深度1采暖或给水立管（管径小于或等于25）（管径3250）（管径70100）1001001501502002001301301501302002002一根排水立管（管径小于或等于50）（管径70100）1501502002002001302502003二根采暖或给水立管（管径小于或等于32）1501002001304一根给水立管和一根排水立管在一起（管径小于或等于50）（管径70100）2001502502002001302502005二根给水立管和一根排水立管在一起（管径小于或等于50）（管径70100）2001503502002501303802006给水支管或散热器支管（管径小于或等于25）（管径3240）10010015013065601501007排水支管（管径小于或等于80）（管径100）2502003002508采暖或排水主干管（管径小于或等于80）（管径100125）3002503503009给水引入管（管径小于或等于100）30020010排水排出管穿基础（管径小于或等于80）（管径100150）300300（管径+300）（管径+200）注：1.给水引入管，管顶上部净空一般不小于100mm；2.排水排出管，管顶上部净空一般不小于150mm。3.4套管安装：3.4.1钢套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好架铁。管道安装时，把预制好的套管穿好，套管上端应高地面20mm，厨房及厕浴间套管应高出地面50mm，下端与楼板面平。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均应按设计要求做填料严密处理。3.4.2防水套管：根据构筑物及不同介质的管道，按照设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。3.5托、吊卡架安装：3.5.1型钢吊架安装：3.5.1.1在直段管沟内，按设计图纸和规范要求，测定好吊卡位置和标高，找好坡度，将吊架孔洞剔好，将预制好的型钢吊架放在洞内，复查好吊孔距沟边尺寸，用水冲净洞内砖碴灰面，再用C20细石混凝土或M20水泥砂浆填入洞内，塞紧抹平。3.5.1.2用22#铅丝或小线在型钢下表面吊孔中心位置拉直绷紧，把中间型钢吊架依次栽好。3.5.1.3按设计要求的管道标高、坡度结合吊卡间距、管径大小、吊卡中心计算每根吊棍长度并进行预制加工，待安装管道时使用。3.5.2型钢托架安装：3.5.2.1安装托架前，按设计标高计算出两端的管底高度，在墙上或沟壁上放出坡线，或按土建施工的水平线，上下量出需要的高度，按间距画出托架位置标记，剔凿全部墙洞。3.5.2.2用水冲净两端孔洞，将C20细石混凝土或M20水泥砂浆填入洞深的一半，再将预制好的型钢托架插入洞内，用碎石塞住，校正卡孔的距墙尺寸和托架高度，将托架栽平，用水泥砂浆将孔洞填实抹平，然后在卡孔中心位置拉线，依次把中间托架栽好，型钢托架的间距应符合表3.5.2.2的要求。钢管管道支架的最大间距表3.5.2.2公称直径（mm）1520253240507080100125150200250300支架的最大间距（m）保温管1.5222.533444.556788.5不保温管2.533.544.55666.5789.511123.5.2.3U型活动卡架一头套丝，在型钢托架上下各安一个螺母；而U型固定卡架两头套丝，各安一个螺母，靠紧型钢在管道上焊两块止动钢板。3.6双立管卡安装：3.6.1在双立管位置中心的墙上画好卡位印记，其高度是：层高3m及以下者为1.4m，层高3m以上者为1.8m，层高4.5以上者平分三段载两个管卡。3.6.2按印记剔直径60mm左右、深度不少于80mm的洞用水冲净洞内杂物，将M50水泥砂浆填入洞深的一半，将预制好10170mm带燕尾的单头丝棍插入洞内，用碎石卡牢找正，上好管卡后再用水泥砂浆填塞抹平。3.7立支单管卡安装：先将位置找好，在墙上画好印记，剔直径60mm左右、深度100120mm的洞，卡子距地高度和安装工艺与双立管卡相同。3.8填堵孔洞：3.8.1管道安装完毕后，必须及时用不低于结构标号的混凝土或水泥砂浆把孔洞堵严、抹平，为了不致因堵洞而将管道移位，造成立管不垂直，应派专人配合土建堵孔洞。3.8.2堵楼板孔洞宜用定型模具或用木板支搭牢固后，往洞内浇点水再用C20以上的细石混凝土或M50水泥砂浆填平捣实，不许向洞内填塞砖头、杂物。3.9管道试压：3.9.1管道试压一般分单项试压和系统试压两种。单项试压是在干管敷设完后或隐蔽部位的管道安装完毕按设计和规范要求进行水压试验。系统试压是在全部干、立、支管安装完毕，按设计或规范要求进行水压试验。3.9.2联接试压泵一般设在首层，或室外管道入口处。3.9.3试压前应将预留口堵严，关闭入口总阀门和所有泄水阀门及低处放风阀门，打开各分路及主管阀门和系统最高处的放风阀门。3.9.4打开水源阀门，往系统内充水，满水后放净冷风并将阀门关闭。3.9.5检查全部系统，如有漏水处应做好标记，并进行修理，修好后再充满水进行加压，而后复查，如管道不渗、漏，并持续到规定时间，压力降在允许范围内，应通知有关单位验收并办理验收记录。3.9.6拆除试压水泵和水源，把管道系统内水泄净。3.9.7冬季施工期间竣工而又不能及时供暖的工程进行系统试压时，必须采取可靠措施把水泄净，以防冻坏管道和设备。3.10闭水试验：3.10.1室内排水管道的埋地铺设及吊顶，管井内隐蔽工程在封顶、回填土前都应进行闭水试验，内排水雨水管道安装完毕亦要进行闭水试验。3.10.2闭水试验前应将各预留口采取措施堵严，在系统最高点留出灌水口。3.10.3由灌水口将水灌满后，按设计或规范要求的规定时间对管道系统的管材、管件及捻口进行检查，如有渗漏现象应及时修理，修好后再进行一次灌水试验，直到无渗漏现象后，请有关单位验收并办理验收记录。3.10.4楼层吊顶内管道的闭水试验应在下一层立管检查口处用橡皮气胆堵严，由本层预留口处灌水试验。3.11管道系统冲洗：3.11.1管道系统的冲洗应在管道试压合格后，调试、运行前进行。3.11.2管道冲洗进水口及排水口应选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。排水管截面积不应小于被冲洗管道截面60%，排水管应接至排水井或排水沟内。3.11.3冲洗时，以系统内可能达到的最大压力和流量进行，直到出口处的水色和透明度与入口处目测一致为合格。4、质量标准4.1室内给水系统安装4.1.1一般规定4.1.1.1本章适用于工作压力不大于1.0MPa的室内给水和消火栓系统管道安装工程的质量检验与验收。4.1.1.2给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。4.1.1.3管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。4.1.1.4.1给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。4.1.1.5给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。4.1.1.6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。4.1.1.7给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。4.1.1.8冷、热水管道同时安装应符合下列规定:1上、下平行安装时热水管应在冷水管上方。2垂直平行安装时热水管应在冷水管左侧。4.1.2给水管道及配件安装主控项目4.1.2.1室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。检验方法:金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。4.1.2.2给水系统交付使用前必须进行通水试验并做好记录。检验方法:观察和开启阀门、水嘴等放水。4.1.2.3生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。检验方法:检查有关部门提供的检测报告。4.1.2.4室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。检验方法:观察或局部解剖检查。一般项目4.1.2.5给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。检验方法:尺量检查。4.1.2.6管道及管件焊接的焊缝表面质量应符合下列要求:1焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。2焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。检验方法:观察检查。4.1.2.7给水水平管道应有25的坡度坡向泄水装置。检验方法:水平尺和尺量检查。4.1.2.8给水管道和阀门安装的允许偏差应符合表4.1.2.8的规定。表4.1.2.8管道和阀门安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法1水平管道纵横方向弯曲钢管每米全长25米以上125用水平尺、直尺、拉线和尺量检查塑料管复合管每米全长25米以上1.525铸铁管每米全长25米以上2252立管垂直度钢管每米5米以上38吊线和尺量检查塑料管复合管每米5米以上28铸铁管每米5米以上3103成排管段和成排阀门在同一平面上间距3尺量检查4.1.2.9管道的支、吊架安装应平整牢固，其间距应符合本规范第3.3.8条、第3.3.9条或第3.3.10条的规定。检验方法:观察、尺量及手扳检查。4.1.2.10水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为1030mm；水表进水口中心标高按设计要求，允许偏差为10mm。检验方法:观察和尺量检查。4.2室内采暖系统安装4.2.1一般规定4.2.1.1本章适用于饱和蒸汽压力不大于0.7MPa，热水温度不超过130的室内采暖系统安装工程的质量检验与验收。4.2.1.2焊接钢管的连接，管径小于或等于32mm，应采用螺纹连接；管径大于32mm，采用焊接。镀锌钢管的连接见GB502422002第4.1.3条。4.2.2管道及配件安装主控项目4.2.2.1管道安装坡度，当设计未注明时，应符合下列规定:1气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3，不得小于2；2气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5；3散热器支管的坡度应为1%，坡向应利于排气和泄水。检验方法:观察，水平尺、拉线、尺量检查。4.2.2.2补偿器的型号、安装位置及预拉伸和固定支架的构造及安装位置应符合设计要求。检验方法:对照图纸，现场观察，并查验预拉伸记录。4.2.2.3平衡阀及调节阀型号、规格、公称压力及安装位置应符合设计要求。安装完后应根据系统平衡要求进行调试并作出标志。检验方法:对照图纸查验产品合格证，并现场查看。4.2.2.4蒸汽减压阀和管道及设备上安全阀的型号、规格、公称压力及安装位置应符合设计要求。安装完毕后应根据系统工作压力进行调试，并做出标志。检验方法:对照图纸查验产品合格证及调试结果证明书。4.2.2.5方形补偿器制作时，应用整根无缝钢管煨制，如需要接口，其接口应设在垂直臂的中间位置，且接口必须焊接。检验方法:观察检查。4.2.2.6方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置。检验方法:观察检查。一般项目4.2.2.7热量表、疏水器、除污器、过滤器及阀门的型号、规格、公称压力及安装位置应符合设计要求。检验方法:对照图纸查验产品合格证。4.2.2.8钢管管道焊口尺寸的允许偏差应符合GB502422002表5.3.8的规定。4.2.2.9采暖系统人口装置及分户热计量系统入户装置，应符合设计要求。安装位置应便于检修、维护和观察。检验方法:现场观察。4.2.2.10散热器支管长度超过1.5m时，应在支管上安装管卡。检验方法:尺量和观察检查。4.2.2.11上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。检验方法:观察检查。4.2.2.12在管道干管上焊接垂直或水平分支管道时，干管开孔所产生的钢渣及管壁等废弃物不得残留管内，且分支管道在焊接时不得插入干管内。检验方法:观察检查。4.2.2.13膨胀水箱的膨胀管及循环管上不得安装阀门。检验方法:观察检查。4.2.2.14当采暖热媒为110130的高温水时，管道可拆卸件应使用法兰，不得使用长丝和活接头。法兰垫料应使用耐热橡胶板。检验方法:观察和查验进料单。4.2.2.15焊接钢管管径大于32mm的管道转弯，在作为自然补偿时应使用煨弯。塑料管及复合管除必须使用直角弯头的场合外应使用管道直接弯曲转弯。检验方法:观察检查。4.2.2.16管道、金属支架和设备的防腐和涂漆应附着良好，无脱皮、起泡、流淌和漏涂缺陷。检验方法:现场观察检查。4.2.2.17管道和设备保温的允许偏差应符合GB502422002表4.4.8的规定。4.2.2.18采暖管道安装的允许偏差应符合表4.2.2.18的规定。表4.2.2.18采暖管道安装的允许偏差和检验方法项次项目允许偏差检验方法1横管道纵、横方向弯曲（mm）每1m管径100mmL用水平尺、直尺、拉线和尺量检查管径100mm1.5全长（25m以上）管径100mm13管径100mm252立管垂直度（mm）每1m2吊线和尺量检查全长(5m以上)103弯管椭圆率管径100mm10用外卡钳和尺量检查管径100mm18褶皱不平度（mm）管径100mm4管径100mm3注：Dmax，Dmin分别为管子最大外径及最小外径。5、成品保护5.1预制加工好的管段，应加临时管箍或用水泥袋纸将管口包好，以防丝头生锈腐蚀。5.2预制加工好的干、立、支管，要分项按编号排放整齐，用木方垫好，不许大管压小管码放，并应防止脚踏、物砸。5.3经除锈、刷油防腐处理后的管材、管件、型钢、托吊、卡架等金属制品、宜放在有防雨、雪措施、运输畅通的专用场地，其周围不应堆放杂物。6、应注意的质量问题6.1管道断口有飞刺、铁膜。用砂轮锯断管后应铣口。6.2锯口不平、不正，出现马蹄型，锯管时站的角度不合适或锯条未上紧。6.2丝头缺扣、乱扣，不能只套一板，套丝时应加润滑剂。6.4管段表面有飞刺和环形沟。主要是管钳失灵，压力失修，压不住管材，致使管材转动滑出模沟，应及时修理工具或更换。6.5管段局部凹陷。是由于调直时手锤用力过猛或锤头击管部位太集中，因此调直时发现管段弯曲过死或管径过大，则应热调直。6.6托、吊、卡架不牢固。由于剔洞深度不够，卡子燕尾被切断，埋设卡架洞内杂物未清理净，又不浇水致使固定不牢。6.7焊接管道错口，焊缝不匀，主要是在焊接管道时未将管口轴线对准，厚壁管道未认真开出坡口。6.8捻口环形缝隙大小不均、灰口不饱满。捻灰口时应将承插口环形缝隙找均匀，灰口内灰应填满。6.9排水管段及管件联接处有弯曲现象，打麻时应认真将管与管件找正、找直。7、质量记录7.1材料出厂合格证及进场验收记录。7.2暖卫设备管道预检记录。7.3给水、热水立管预检记录。7.4暖卫设备管道预检记录。7.5暖卫设备管道单项试压记录。7.6暖卫设备管道隐蔽检查记录。7.7暖卫设备管道系统试压记录。7.8暖卫设备管道系统冲洗记录。7.9暖卫设备管道系统通水记录。7.10 暖卫设备管道系统调试记录。8、安全环保措施8.1.进入现场必须遵守安全生产六大纪律。8.2.在拉设临时电源时，电线均应架空，过道须用钢管保护，不得乱拖乱拉，以免电线被车辗物压。8.3.电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按“一机一闸一漏一箱”要求设置。8.4.所有移动电具，都应具有二级漏电保护，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内。8.5.各类电机械应勤加保养，及时清洗、注油，在使用时如遇中途停电或暂时离开，必须关闭电门或拔出插头。8.6.使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品，切割机不得代替砂轮磨物，严禁用切割机切割麻丝和木块。8.7.煨弯管时，首先要检查煤炭中有无爆炸物，砂子烘干，以防爆炸。灌砂台搭设牢固.以防倒塌伤人。8.8.在高梯、脚手架上装接管道时，必须注意立足点的牢固性。用管子钳装接管时，要一手按住钳头，一手掌住钳柄，缓缓板揿，不可用双手拿住钳柄，大力板揿，防止齿口打滑失控坠落。8.9.现场挖掘管沟或深坑时，应根据土质情况加设挡土板，防止倒塌。如土质不良，管坑深满1m时，均应采用支撑或斜坡。地沟或坑须设置明显标志。在电缆附近挖土时，事先须与有关部门联系，采取安全措施后，才能施工。8.10.材料间、更衣室不得使用超过60w以上灯泡，严禁使用碘钨灯和家用电加热器(包括电炉、电热杯、热得快，电饭煲)取暖、烧水、烹饪。-精品word文档 值得下载 值得拥有-
