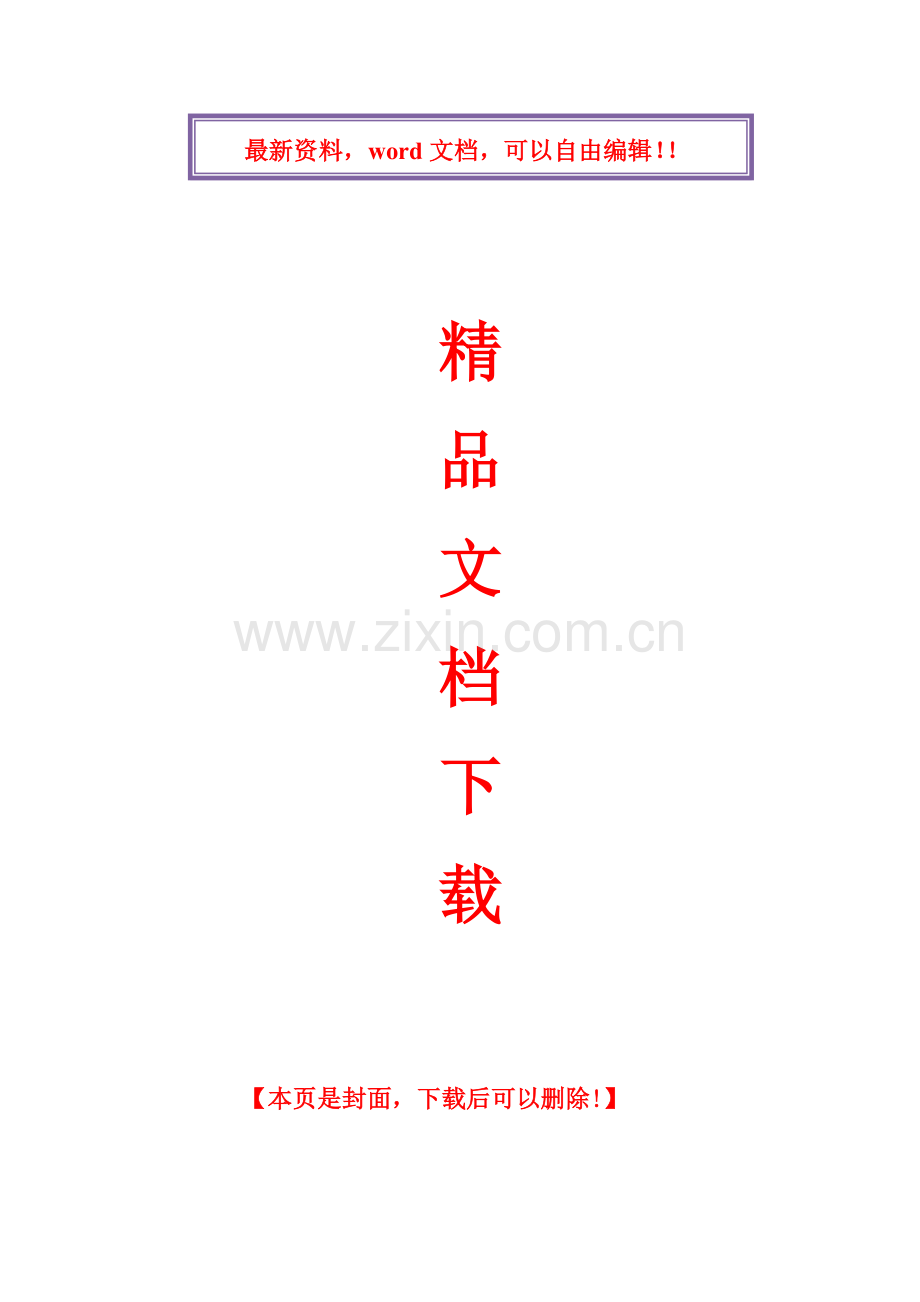

【本页是封面，下载后可以删除!】

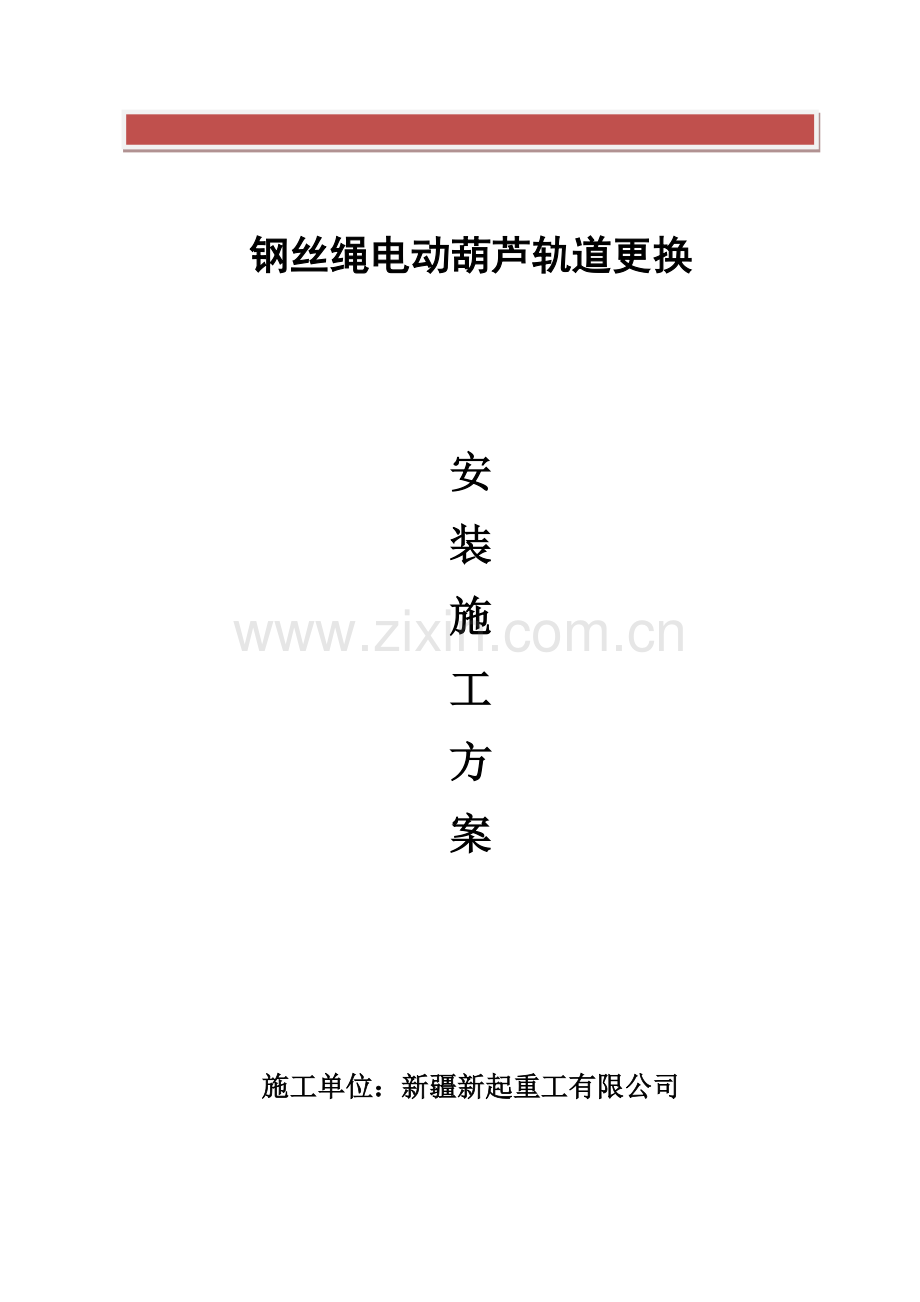

钢丝绳电动葫芦轨道更换

安
装
施
工
方
案

施工单位：新疆新起重工有限公司

安装施工方案及组织设计

一、工程概况
工程名称：电动葫芦轨道更换
工程地点：石河子开发区北工业园
计划开工日期：
计划竣工日期：
工期 天。
二、工程范围：
1. 五楼吊机轨道更换，从转变到直行轨道，共计约21.8米。
2. 工字钢由原非标轨道工26#换成国标轨道更换为工28B。
3. 转度按原轨道即可。
4. 如有条件办理特种证进行备案。
5. 供货名称及数量:
序号
名称
型号规格
重量
数量
1
工字钢
工28b-24m

1支
2
吊点
工28b吊点

4个
3
吊点螺栓
M20x80 8.8级

16套
4
其 它

三、劳动力组织(人员分工)
序号
工种
姓名
操作证号
主要职责
1
安装维修
马廷云
O-002201200854
现场负责
2
安装维修
马廷云
O-002201200854
安装工兼安全员
3
安装维修
陈孙李
O-002201200853
电气安装
4
安装维修
陈方
O-002201200852
机械安装工

四、施工机其设备和测试器具
1．施工设备、检测仪器
主要施工设备
主要检测仪器
序号
设备名称
数量
序号
仪器名称
数量
1
5t手拉葫芦
2台
9
30m钢卷尺
1把
2
O．5t单片滑轮
4只
10
1m钢直尺
1把
3
10t千斤顶
1只
11
手虎钳
4把
4
交流电焊机
1台
12
钢角尺
2把
5
气割设备
2套

6
角向磨光机
2台

7
安全带
6副

8
活动扳手
4把

2. 施工设备、检测仪器进场计划
在设备到场、安装条件具备时，施工设备、检测仪器一次性进场，以保证安装施工的进度不受影响。
四、施工布置：
1. 施工准备：
(1)妥善安排施工人员生活，进行安全教育及技术交底。
(2)认真阅读图纸及施工工艺说明，领会图纸精神，掌握施工工艺，发现问题及时提出并及时拿出解决方案。
(3)开箱点件：施工前，将设备整箱运到现场，与建设单位交接清楚，做好开箱前的准备(工具、库房、人力)，开箱时按装箱单清点，同时收集好随机文件。
2.安装施工：
(1)安装时带班班长根据各安装工序的顺序妥善安排合理分工，提高工效，做好机械、电气安装的配合。
(2)带班班长及时了解任务完成的情况，发现问题及时调整解决。
(3)工作中要认真负责，严格按图施工，确保每道工序符合规范要求。质量不合格应立即返工整改，并做好工序检测(自检、互检)记录。
五、工艺步序、施工方案
(一)设备开箱检查
由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。
1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。
2.根据装箱清单所列零部件规格型号、数量逐一清点货物。
3.检查各部件是否完好无损，有无人为因素的变形损伤。
4.验收结束后，认真填写开箱验收记录，并共同签字。
5.将验收后的设备妥善保管。
(二)建筑构件部分的检查
根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。
1.承轨梁顶面标高及高低差数据。
2.承轨梁中心位置与两侧承轨梁中心距。
3.承轨梁已预留孔与中心线的偏离。
六、吊装方案
(一)吊装
根据现场及起吊设备条件，决定采用分装吊装方案。根据现场货物总自重，选用足够吨位的起重，搬动设备将工字钢移至安装地点。
1. 用手拉葫芦将原吊机导轨一一拆除。
2. 将原吊点进行修整，
3. 新吊点安装就位，检验合格。
4. 利用手拉葫芦将现场放置就位的工字钢吊至即定高度安装。
5. 将原有吊机安装至新装导轨上。
6. 开机启动，调试运行正常后交验收。
（二）辅助设备安装
1.限位器；
2.安装导电支架；
3.安装吊钩，用钢丝绳压板紧固钢缆绳头；
4.安装缓冲碰头。
(三)电气设备安装
1. 按照电气总图，安装全部电气设备和元件；
2. 按照电气原理图，放线将全部电气设备和元件连接；
4. 导线应走线管(线槽)，线管出线口应加橡皮护套，全部导线的端头应按设计图纸上的编号作好标记，以便检修；
5. 电缆挂装于滑车上，电缆下挂长度适宜、均匀，滑车运动灵活；
6. 起重机上凡易触及裸露导电部分应有防护装置；
7. 在检查接线正确无误后，通电调试。
八、技术交底及安全措施
1.参加安装施工的工作人员，均应持有安全操作证，并对施工人员进行必要技术交底，熟悉施工方案，并按照施工方案要求安装。
2.施工过程中，施工人员具体分工，明确职责，吊装时划分施工警戒区，并设有禁区标志，非施工人员严禁入内，所有施工人员进入现场时必须头戴安全帽，熟悉指挥信号，在整个吊装过程中听从专人指挥，不得擅自离开工作岗位。
3.再整个施工过程中，随时作好现场清理工作，清理一切障碍物以利操作。凡参加高空作业人员，操作时应佩带安全带，并在安全可靠的地方挂好安全带。高空作业应背工具包，严禁从高空向地面乱扔工具和杂物，以免伤人或造成其它意外事故。
4.设备吊装前，要严格检查吊装用钢丝绳的选用及捆扎是否牢靠。设备吊装过程中，起升下降要平稳，不准有冲击、振动现象，不允许任何人随同设备升降。在吊装过程中如因故中断，则必须采取有效措施进处理，不得使设备长时间停留在空中。现场负责人对整个吊装过程安全负责。
5.操作人员在承轨梁上行走时，不得在轨道上行走，应穿平底鞋，同时扎紧裤腿，以防挂钩信其它物件而出意外。
6.在工作时间不得打闹，严禁酒后操作。
7.凡是利用建筑物作锚点或吊点进，必须得到业主设备政基建管理部门的同意方可使用，同时在建筑物周围填上木块等以免损坏建筑物或钢丝绳。
8.开机时，应事先和各工种联系好后方可开机。

新疆新起重工有限公司
