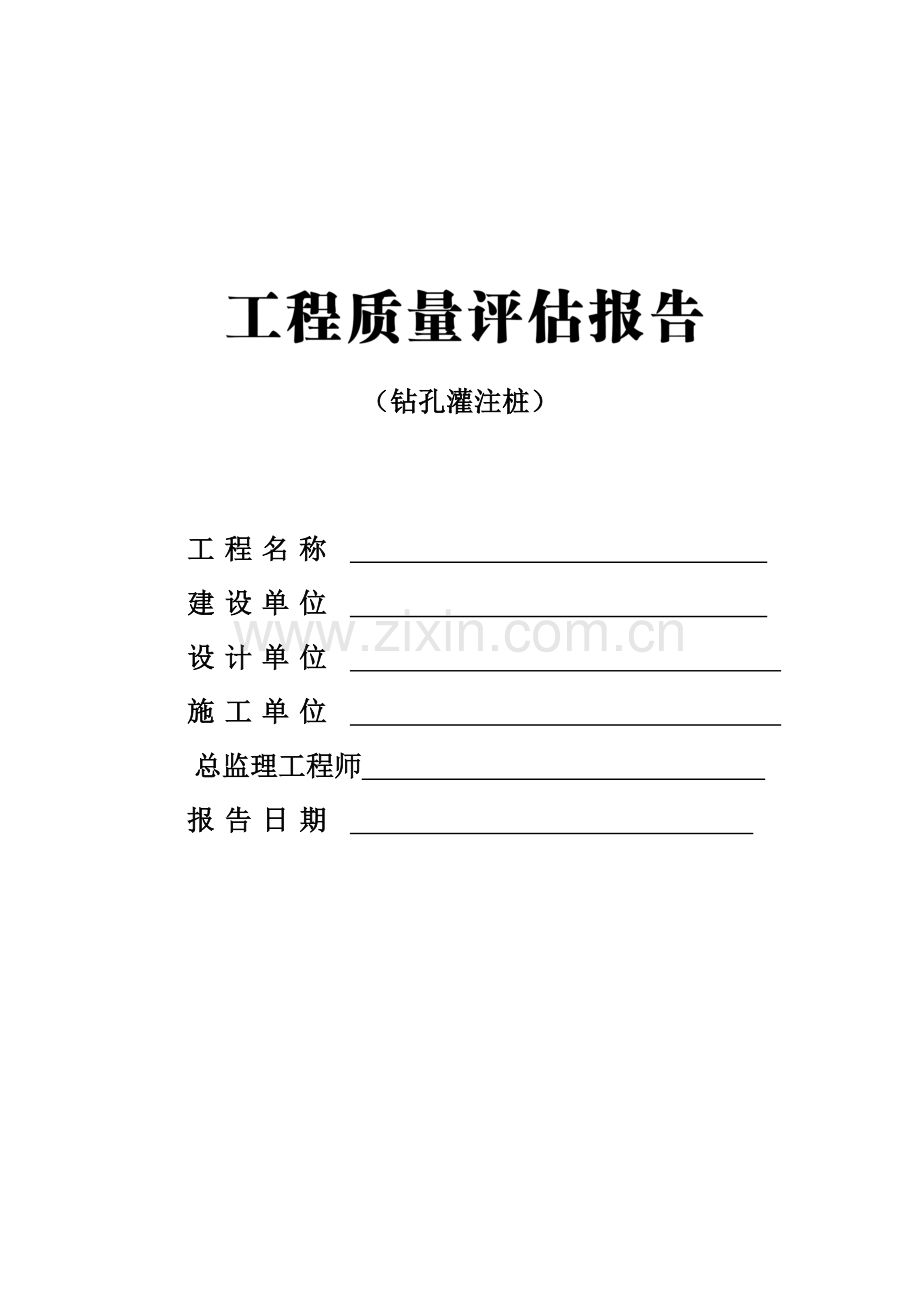

（钻孔灌注桩）

工程名称
建设单位
设计单位
施工单位
总监理工程师 。
报告日期 。

钻孔灌注桩工程质量评估报告
一、 工程概况：
1. 工程名称：
2. 建设单位：
3. 设计单位：
4. 勘察单位：
5. 监理单位：
6. 施工单位：
7. 工程简介：
工程内容为 楼及地下车库，总建筑面积约为 平方米；其中 #楼建筑面积 平方米，结构形式 层短肢剪力墙结构。室内±0相当于绝对标高 米。
桩基工程由 专业分包施工。设计桩径Φ mm钻孔灌注桩，有效桩长 米。设计单桩竖向抗压极限承载力 KN。 #楼总桩数为 根，桩基砼强度为水下C 。
于 年 月 日开始试成孔，至 月 日施工结束。
二、工程质量评估依据
1. 《建筑工程施工质量验收统一标准》GB50300-2001。
2. 《建筑地基基础工程施工验收规范》GB50202-2002。
3. 《上海市钻孔灌注桩施工规程》DBJ08-202-92。
4. 《钢筋焊接及验收规程》JGJ18-2003。
5. 《工程建设标准强制性条文》202版。
三、工程质量控制情况
1. 轴线、高程及桩位中心线测量控制
施工单位根据图纸定位、桩位图及业主提供的控制点进行施放轴线、桩位和标高。监理单位专业测量工程师进行复核，核查签认后，方可施工。
2. 对桩基施工单位及其人员、设备的控制
对施工单位资质证书、营业执照、管理人员上岗证进行审查；检查施工设备合格证、测量仪器计量证书均符合有关管理规定。
3. 原材料控制
3.1 钢筋进场核查其质保书与材料相符、并符合设计要求。经见证取样、送检测中心复检，合格后方可使用。
3.2 电焊条符合设计要求，并均有质保书。
3.3 商品砼由 供应，其交易凭证、准用防伪复印手续齐全。
4. 钻孔成孔质量评述
成孔质量检查经 按规范标准抽查检测：孔深、孔壁稳定性、垂直度、孔底沉渣均符合设计及规范要求。现场检查，桩位、孔深、泥浆比重、沉渣厚度符合设计要求。
5. 钢筋笼制作与安装
钢筋笼制作、钢筋绑扎的间距、规格、长度、搭接等质量均符合设计要求和施工验收规范规定。
钢筋笼安放工程桩分 节焊接，其焊接质量、标高、保护层均符合设计要求和施工验收规范。
6. 砼灌注桩质量评述
本工程采用商品砼，进场砼塌落度按配合比要求控制在 。单桩砼灌注量充盈系数平均在 左右。开挖后，桩身基本完整。每根桩留置抗压试块一组，进行标准养护。在规定时间内送检测中心进行试验。试块共 组，，试块强度均满足设计和规范要求。
7. 本工程基坑开挖后有 根桩顶标高满足设计规范要求，有 根桩顶标高（低于、高于）设计要求，其中数值最大值为 ，合格率为 ；有 根桩桩位偏差超过设计范围，最大偏差值为 ，合格率为 ，后经设计审查采取了相应的措施。（详见第 号设计变更文件）
8. 本工程桩基委托上海市建设工程质量检测中心**分中心进行了动、静载测试低应变动测测试中抽检 根，占工程桩总数的 %，其中Ⅰ类桩 根，占总数的 %，Ⅱ类桩 根，占总数的 %，无Ⅲ类及Ⅳ类桩。静载抽测 根，占总桩数 %。静载测试值满足设计要求。

四、质量保证资料核查情况
质量保证资料核查表

序号
项目名称
份数
核查情况
1
钢材出厂合格证及试验报告

2
焊接试（检）验报告、焊条（剂）合格证

3
水泥出厂合格证或试验报告

4
构件合格证

5
混凝土试块试验报告

6
土壤试验、打（试）桩记录

7
施工组织设计

8
单位工程测量定位单

9
沉降观测记录

10
图纸会审记录

11
隐蔽工程验收单

12
技术核定单

13
质量事故报告

14
施工日记

核查结果：

专业监理师： 日期：

五、灌注桩分项工程质量检验评定表
灌注桩分项工程质量验收评定表
工程名称： 部位：
项 目
质 量 情 况
主控
桩位、孔深、混凝土强度应符合设计要求；桩体质量、承载力应符合检测规范要求。

一般
泥浆比重、沉渣厚度、砼坍落度、桩顶标高、充盈学数、垂直度、桩径、泥浆面标高、钢筋笼安装深度应符合规范和设计要求。

实

测

项

目
项 目
允许偏差（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
钢筋笼
主控
主筋间距
+10

2
长 度
+100

3
一般
直 径
+10

4
箍筋间距
+20

5
位置
偏
移
1-3根、单排桩基垂直于中心线方向和群桩基础的边桩
泥浆护壁钻孔桩
D≤1000
D/6且≤100

D>1000
100+0.01H

套管成孔灌注桩
D≤500
70

D>500
100

6
条形桩基沿中心线方向和群桩基础的中间桩
泥浆护壁钻孔桩
D≤1000
D/4且≤150

D>1000
150+0.01H

套管成孔灌注桩
D≤500
150

D>500
150

7
孔 深
+300

验收结论
专业监理师： 日期： 总监理工程师： 日期：
注：表中H为施工现场地面标高与桩顶设计标高的距离；
D为设计桩径。

六、 监理评估结论
1． 本工程桩基子分部质量保证资料基本齐全。
2． 本工程桩基子分部质量经验收核定为合格。

专业监理师： 项目总监：

监理部负责人： 公司技术负责人：

********************公司

年 月 日
