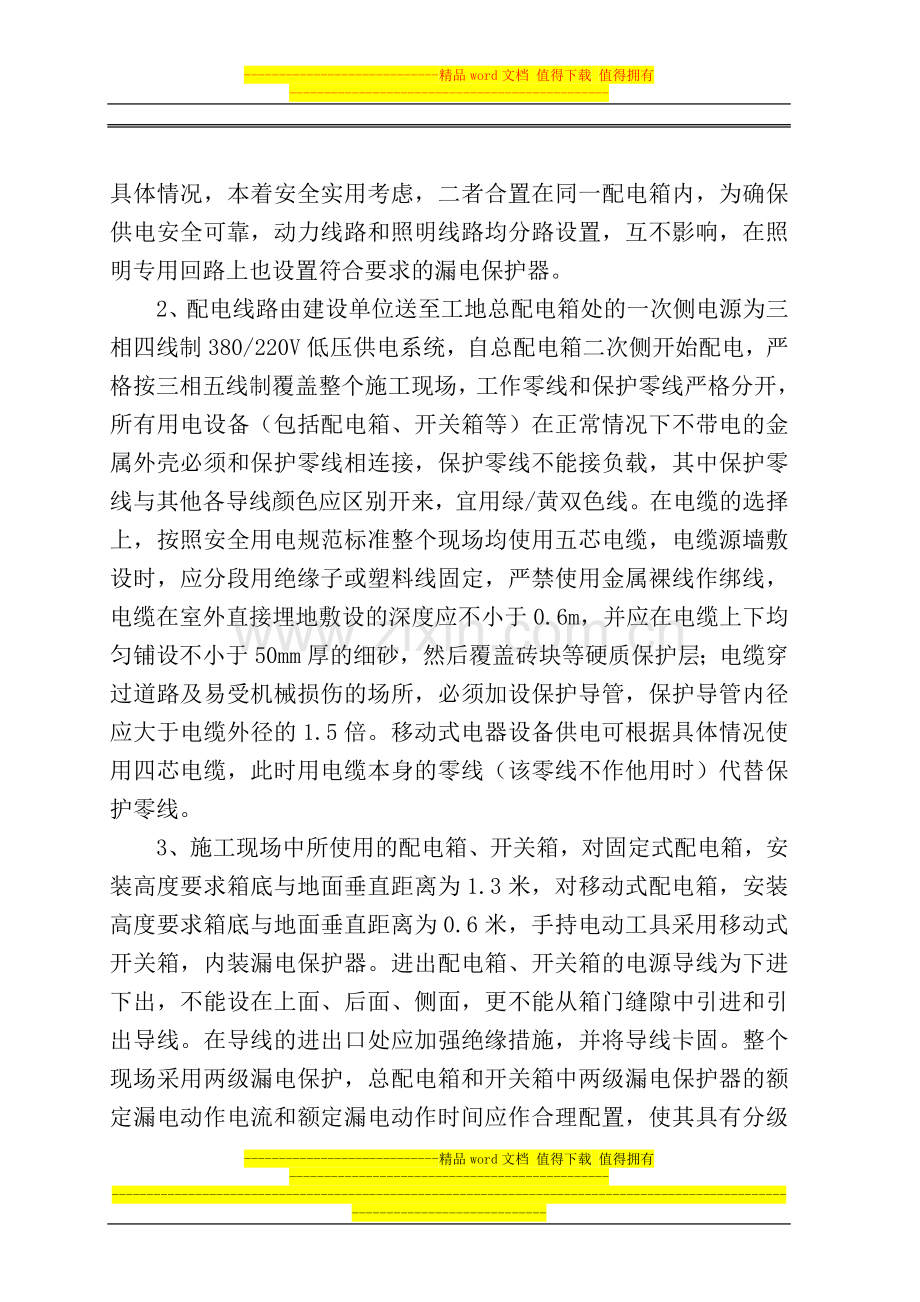

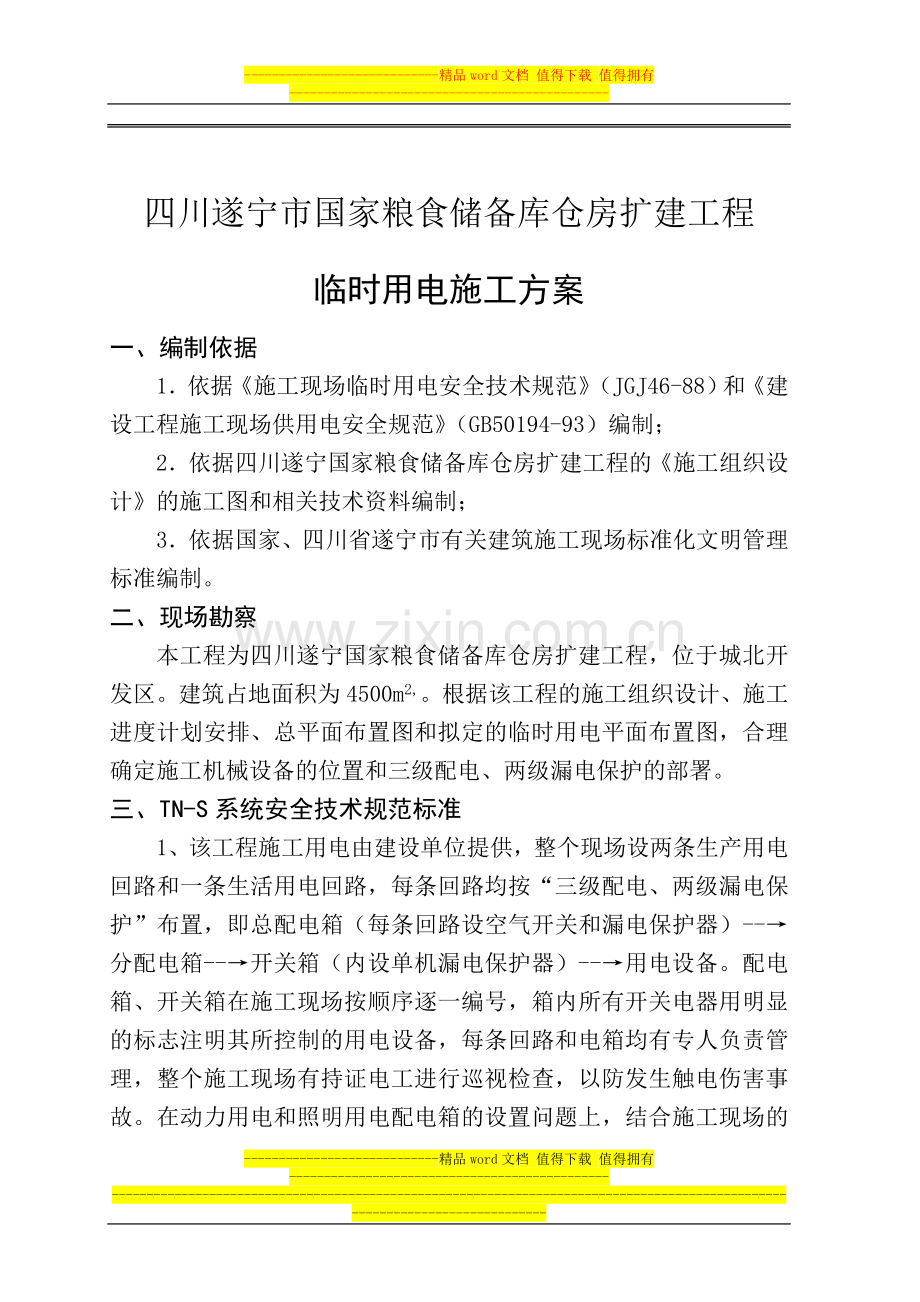

-精品word文档 值得下载 值得拥有-四川遂宁市国家粮食储备库仓房扩建工程临时用电施工方案一、编制依据1依据施工现场临时用电安全技术规范（JGJ46-88）和建设工程施工现场供用电安全规范（GB50194-93）编制；2依据四川遂宁国家粮食储备库仓房扩建工程的施工组织设计的施工图和相关技术资料编制；3依据国家、四川省遂宁市有关建筑施工现场标准化文明管理标准编制。二、现场勘察本工程为四川遂宁国家粮食储备库仓房扩建工程，位于城北开发区。建筑占地面积为4500m2,。根据该工程的施工组织设计、施工进度计划安排、总平面布置图和拟定的临时用电平面布置图，合理确定施工机械设备的位置和三级配电、两级漏电保护的部署。三、TN-S系统安全技术规范标准1、该工程施工用电由建设单位提供，整个现场设两条生产用电回路和一条生活用电回路，每条回路均按“三级配电、两级漏电保护”布置，即总配电箱（每条回路设空气开关和漏电保护器）-分配电箱-开关箱（内设单机漏电保护器）-用电设备。配电箱、开关箱在施工现场按顺序逐一编号，箱内所有开关电器用明显的标志注明其所控制的用电设备，每条回路和电箱均有专人负责管理，整个施工现场有持证电工进行巡视检查，以防发生触电伤害事故。在动力用电和照明用电配电箱的设置问题上，结合施工现场的具体情况，本着安全实用考虑，二者合置在同一配电箱内，为确保供电安全可靠，动力线路和照明线路均分路设置，互不影响，在照明专用回路上也设置符合要求的漏电保护器。2、配电线路由建设单位送至工地总配电箱处的一次侧电源为三相四线制380/220V低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制覆盖整个施工现场，工作零线和保护零线严格分开，所有用电设备（包括配电箱、开关箱等）在正常情况下不带电的金属外壳必须和保护零线相连接，保护零线不能接负载，其中保护零线与其他各导线颜色应区别开来，宜用绿/黄双色线。在电缆的选择上，按照安全用电规范标准整个现场均使用五芯电缆，电缆源墙敷设时，应分段用绝缘子或塑料线固定，严禁使用金属裸线作绑线，电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下均匀铺设不小于50mm厚的细砂，然后覆盖砖块等硬质保护层；电缆穿过道路及易受机械损伤的场所，必须加设保护导管，保护导管内径应大于电缆外径的1.5倍。移动式电器设备供电可根据具体情况使用四芯电缆，此时用电缆本身的零线（该零线不作他用时）代替保护零线。3、施工现场中所使用的配电箱、开关箱，对固定式配电箱，安装高度要求箱底与地面垂直距离为1.3米，对移动式配电箱，安装高度要求箱底与地面垂直距离为0.6米，手持电动工具采用移动式开关箱，内装漏电保护器。进出配电箱、开关箱的电源导线为下进下出，不能设在上面、后面、侧面，更不能从箱门缝隙中引进和引出导线。在导线的进出口处应加强绝缘措施，并将导线卡固。整个现场采用两级漏电保护，总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配置，使其具有分级分段保护功能。一般上一级漏电保护器的额定漏电动作电流不小于下一级漏电保护器额定漏电动作电流或是所保护线路设备正常漏电电流的两倍；所选用漏电保护器的额定漏电动作电流应不小于电气线路和设备正常泄漏电流最大值的两倍。箱内清洁无杂物，线路布置整齐有序，电箱有门有锁、有防雨措施。分配电箱与开关箱之间的距离不超过30米，开关箱与其控制的固定式用电设备的水平距离保持在3米以内，每台用电设备有各自专用的开关箱，严格“一机、一闸、一漏、一箱”的原则，防止一闸多机带来的意外伤害事故。4、TN-S供电系统有如下特点：1）系统正常运行时，专用保护零线上没有电流，只是工作零线上有不平衡电流，PE线对地没有电压，所以电器设备金属外壳接零保护是接在专用的保护零线PE上，确保供电安全可靠；2）工作零线N只用作单相照明负载及热水器等220V的回路；3）专用保护零线PE不许断线，PE线上不许安装开关和熔断器；4）专用保护零线PE应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出；5）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地，保护零线每一重复接地装置的接地电阻值应不大于10。5、施工现场使用的塔机、高架提升机等大型设备除了要作接零保护以外，还要作接地保护，并按要求安装避雷装置，做好防雷接地，接地体宜使用建筑物钢筋地基梁，接地电阻不大于4，塔机的避雷引下线可利用塔身金属结构体，因为塔身各标准节之间保持了电气连接。四、计算负荷的确定1、塔机先把塔机电动机暂载率换算成JC=25%时的设备容量，Pa=Pe(JCe/0.25)1/2=2PeJCe1/2=2（34+45）0.41/2=100kW查表取Kx=0.3,COS=0.7Pj1=0.3100=30kWQ j1= Pj1tg=301.02=31kVar2、砼搅拌机组查表取K x=0.7，COS=0.68P j7=0.714=10kWQ j7=P j7 tg=101.08=11kVar3、交流电焊机先把交流弧焊机暂载率换算成100%时的设备容量，由COS=0.45可知：Pa=JCe1/2SeCOS=0.651/2270.45=10kW把2台27kW的交流电焊机换算成三相等效设备容量为：Pe=21031/2=35kW查表取Kx=0.4, COS=0.45Pj4=0.435=14kWQ j4=P j4tg=141.98=28kVar4、钢筋竖焊机先把竖焊机暂载率换算成100%时的设备容量，由COS=0.45可知：Pa=JCe1/2SeCOS=0.21/2480.45=10kW把2台48kW的交流竖焊机换算成三相等效设备容量为：Pe=31/2Pa=31/2210=34kW查表取Kx=0.4, COS=0.45Pj5=0.434=13kWQ j5=P j5tg=131.98=26kVar5、对焊机先把2台对焊机暂载率换算成100%时的设备容量，由COS=0.45可知：Pa=JCe1/2SeCOS=0.21/21000.45=20kW把单相设备换算成三相等效设备容量为：Pe=2031/2=35kW查表取Kx=0.45, COS=0.45Pj6=0.45352=32kWQj6=Pj6tg=161.982=64kVar6、钢筋切断机、弯曲机、冷拉卷扬机查表取K x=0.7，COS=0.65P j7=0.7（6+7+7.5）2=28kWQ j7=Pj7tg=141.162=32kVar7、木工圆盘锯、型材切割机查表取Kx=0.8，COS=0.75Pj8=0.8（3+3）2=10kWQj8=Pj8tg=50.882=8kVar8、插入振动、平板振动器查表取K x=0.6，COS=0.8Pj9=0.6（4.42+33）=11kWQj9=Pj9tg=110.75=8kVar9、水泵、打夯机查表取K x=0.7，COS=0.8Pj10=0.7（64）=17kWQj10=Pj10tg=170.75=13kVar10、镝灯将四台镝灯平衡接在三相电路中，使三相负荷保持平衡：查表取Kx=0.6,COS=0.52Pe11=0.6144=32kWQj11=Pj11tg=321.6=52kVar11、碘钨灯接线时，让碘钨灯均匀分布在三相电路中，使三相负荷保持平衡，查表取Kx=0.6，COS=1Pj12=0.615=9kWQj12=Pj12tg=90=012、蒸饭柜、热水器、生活照明等查表取Kx=0.6，COS=1Pj13=0.6（24+9+10）=26kWQj13=Pj13tg=260=0kVar计算以上12组用电设备的计算负荷：从电气设备经济运行角度考虑，取同时系数K=0.9，则Pj=KPj=0.9232=209kWQj=KQj=0.9273=246kVarSj=(Pj2+Qj2)1/2=(2092+2462)1/2=323KVAIj=Sj/31/2Ue=323103/31/2380=490A根据施工现场用电负荷分布情况，结合公司库房现有电线电缆的实际，由甲方总配电房到我公司工地配电房的总电源线采用BLV2402型聚氯乙烯绝缘电线按规范沿围墙架空敷设，环境温度在25时，其允许载流量为580A，满足使用要求。五、确定配电房、主要配电箱的位置及供电线路走向1、根据给出的施工组织设计平面布置图和建设单位提供的电源进线位置，并考虑接近用电负荷中心、场内交通运输、起重作业方便等因素，决定将配电房设在施工现场的西边；2、根据现场用电负荷的总计算电流，结合工地现有开关电器的实际，决定在总配电箱内安装一只额定电流为600A的总隔离开关作为配电线路及用电设备的过载和短路保护，以及在电网正常馈电的情况下接通和切断电源之用；另外在总隔离开关后安装五只漏电保护器作为各回路漏电保护之用，再安装一只自动空气开关作为备用回路，具体开关电器的配置详见总配电箱接线系统图；3第一条回路的分配电箱设在塔机,该回路的主要用电负荷有：塔机、钢筋机械一套、1台竖焊机、2盏镝灯等；注：使用输送泵时，回路已基本不使用其他机械设备。4第二条回路的分配电箱设在木工棚内，主要为下列负荷供电：施工电梯、机修班、钢筋机械一套、木工机械；注：使用输送泵时，回路已基本不使用其他机械设备。5第三条回路为各楼层用电回路，6第四条回路为生活用电专用回路，分配电箱设在食堂和现场办公区内。六、主要供电回路导线截面的选择第一路干线负荷总功率P=34+40+48+3+7=132kW，根据用电负荷的性能特点，取平均COS=0.7，需要系数Kx=0.6 Pj=K(0.5Pj2+Pj4+Pj5+ Pj6+Pj8+1/3Pj12) =79kWQj=K（0.5Qj2+Qj4+Qj5+ Qj6+Qj8+1/3Qj12） =80kVarSj=（Pj2+Qj2）1/2 =（792+802）1/2=112kVAIj=Sj/(31/2Ue) =112103/（31/2380） =170A 根据施工现场用电负荷分布情况，决定采用通用橡套软电缆埋地敷设，同时考虑到设备不同时使用，便选用702电缆，环境温度在25时，其允许载流量为210A，符使用要求。校验电压损失：为了简化计算，可把全部负荷集中在线路的末端来考虑，配电房至线路末端距离约为100米，允许电压损失U%=5%，负荷矩M=PL=6965=4485kWm，当采用铜芯电缆时，查表得电压损耗计算负荷常数C=77，校正系数B1，故702导线的电压损失值为：U%=（BPjL1）/(CS)=（169100）/（7750）=1.16%5%满足电压损耗的要求；对于电缆不用校验机械强度。 2第二路干线计算负荷为：Pj=K(0.5Pj2+Pj4+Pj5+ Pj6+Pj8+1/3Pj12) =0.9（0.516+16+11+3+8+1/39） =0.949=44kWQj=K（0.5Qj2+Qj4+Qj5+ Qj6+Qj8+1/3Qj12） =0.9（0.532+32+13+3+6） =0.970=63kVarSj=（Pj2+Qj2）1/2 =（442+632）1/2=77kVAIj=Sj/(31/2Ue) =77103/（31/2380） =117A 根据施工现场用电负荷分布情况，决定采用通用橡套软电缆埋地敷设，查表选用502电缆，环境温度25，其允许载流量为185A，满足发热需要。校验电压损失：为了简化计算，可把全部负荷集中在线路的末端来考虑，从配电房至线路末端距离L2约为155米，允许电压损失U%=5%，负荷矩M=PL=4455=2490kWm，当采用铜芯电缆时，查表得电压损耗计算负荷常数C=77，校正系数B1，故252导线的电压损失值为：U%=（BPjL2）/(CS) =（144155）/（7725） =1.26%5%满足电压损耗的要求；对于电缆不用校验机械强度。3、第三路干线计算负荷为：Pj=K(0.5Pj2+Pj4+Pj5+ Pj6+Pj8+1/3Pj12) =40kWQj=K（0.5Qj2+Qj4+Qj5+ Qj6+Qj8+1/3Qj12） =42kVarSj=（Pj2+Qj2）1/2 =（402+422）1/2=41kVAIj=Sj/(31/2Ue) =41103/（31/2380） =62A 根据施工现场用电负荷分布情况，决定采用通用橡套软电缆埋地敷设，查表选用252电缆，环境温度25，其允许载流量为115A，满足发热需要。校验电压损失：为了简化计算，可把全部负荷集中在线路的末端来考虑，从配电房至线路末端距离L2约为155米，允许电压损失U%=5%，负荷矩M=PL=40155=6200kWm，当采用铜芯电缆时，查表得电压损耗计算负荷常数C=77，校正系数B1，故252导线的电压损失值为：U%=（BPjL2）/(CS) =（140155）/（7725） =3.22%5%满足电压损耗的要求；对于电缆不用校验机械强度。4、第四条回路为生活用电专用回路，因现场不设生活区，故不考虑。安全用电技术措施1、电工作业人员持证上岗，凡属于电气维修、安装、调试的工作，必须由专业电工来操作，严禁非电工进行电工作业。 2、电气操作人员严格按施工现场临时用电安全技术规范的规定作业，对电气设备和工具要定期检查和调试，不合格者，停止使用。3、一切手持电动工具及机械设备必须符合国家标准、产品专业标准及安全规范要求，加强检查、维修等环节的管理，做好接零保护措施，并定期检查保护零线接触是否良好。4、一般情况下，不要带电作业，特别是危险场所（如工地场地狭窄、工作场地有对地220V以上的导体等）禁止带电作业；特殊情况需要带电作业时，必须严格执行监护制度，保证有足够的安全距离，并制订出科学合理的安全操作技术措施和操作规程。5、认真做好三级配电、两级漏电保护工作，并按要求检查漏电保护器的性能情况，确保其动作灵敏可靠。6、严格坚持“一机、一闸、一漏、一箱”的供电原则，防止“一闸多机”带来的意外伤害事故。7、使用性能合格的铁质配电箱、开关箱，以便于做整体保护接零，各电箱有防雨措施。8、加强对供电导线的绝缘检查，凡绝缘破损或达不到安全技术要求的导线禁止通电使用。9、设计接地装置时，应考虑土壤干、湿、冻结等季节性变化对土壤电阻率的影响，接地电阻值在四季中均应符合规范要求。10、在雷雨季节，应加强对电器设备防雨措施的检查，同时对塔机防雷装置进行检查，确保其冲击接地电阻值在规定范围之内。电 气 防 火 措 施1、健全安全用电保证体系和各级消防安全组织。2、消防责任人和保卫值班人员，定期不定期组织巡回检查，发现火险，及时排除整改。3、配电室的建筑物和构筑物的耐火等级不低于3级，室内应配设砂箱和绝缘灭火器。4、备用发电机组的排烟管道必须伸出室外，发电机组及其所控制的配电室内严禁存放储油桶等易燃易爆物品，发电机组应设置短路保护和过负荷保护装置。5、建立健全木工棚、材料库房、生活区及生产区等的防火管理制度，按要求配备足够数量的消防器材。6、焊接机械应放置在防雨和通风良好的地方，焊接场所严禁堆放易燃易爆物品，焊接作业时，必须严格履行动伙审批手续，并根据具体情况配置监护人员。7、宿舍内严禁使用电炉，严禁用60W以上的灯泡照明，厨房、浴室内照明应用防爆灯。8、要注意随时检查电器装置和用电导线的绝缘情况，导线接头、随地电缆和导线进出电箱口等地方是绝缘易破损之处，应加大检查力度。9、雷雨天气，潮湿场所应加大安全用电检查力度，确保电器设备防雨及导线绝缘良好。主要电气设备明细表序号电器设备名称型号规格台数单机容量（kW）总容量(kW)额定电压相数备注1生活照明1022012塔机QTZ125145453803Jce=25%3砂浆搅拌机JZC350161238034钢筋弯曲机GW-4023638033钢筋切断机GJ-4023.5738034对焊机UN1-10022002003801Jce=20%5交流电焊机BX-500227543801Jce=65%6竖焊机248963801Jce=65%7型材切割机23338038木工圆盘锯23338039插入振动器ZN5031.14.4380310平板振动器21.53380311打夯机136380312水泵136380313镝灯13.514380114碘钨灯151152201主要电气材料明细表序号电气材料及电箱名称型号规格及要求数量备注1总配电箱装1只HR3-600型的万能开关和1只250A的空气开关，5只漏电保护器1个漏电保护器应与所控制的回路电流及漏电保护要求保持一致2分配电箱5个装开启式刀开关（即隔离开关）3开关箱与所控制的电气设备容量相匹配12个根据“一机、一闸、一漏、一箱”原则设置4通用橡套电缆YCW70100m塔机供电5通用橡套电缆YCW50150m塔机供电6通用橡套电缆YCW2550m主回路供电7通用橡套电缆YCW2550m主回路供电8通用橡套电缆YCW25150m9通用橡套电缆YCW1050m10通用橡套电缆YZ6100m11通用橡套电缆YZ4100m12橡皮软线YZ2.5100m13橡皮软线YZ1.5300m14塑料护套线BLVV2.5100m生活用电-精品word文档 值得下载 值得拥有-
