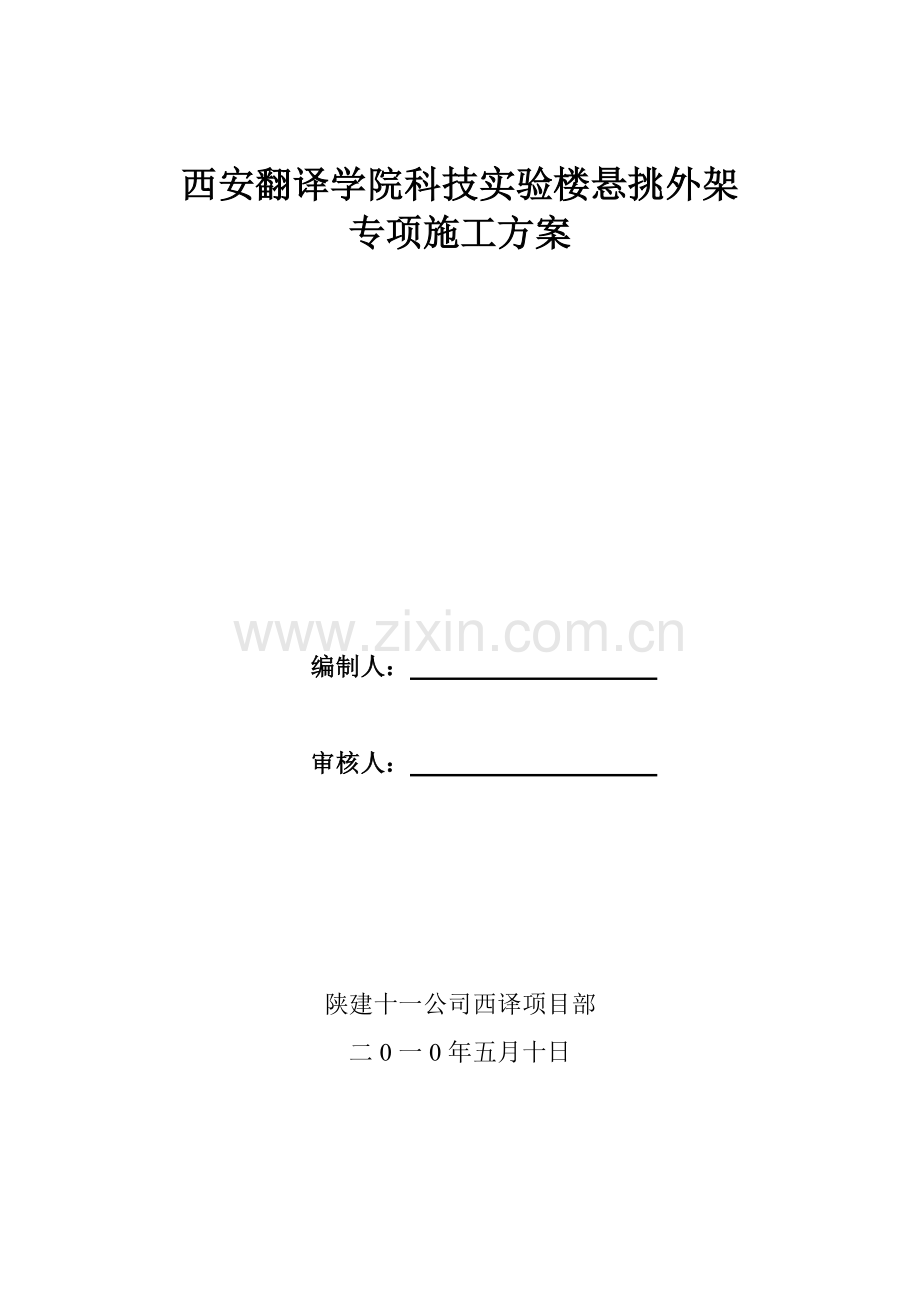

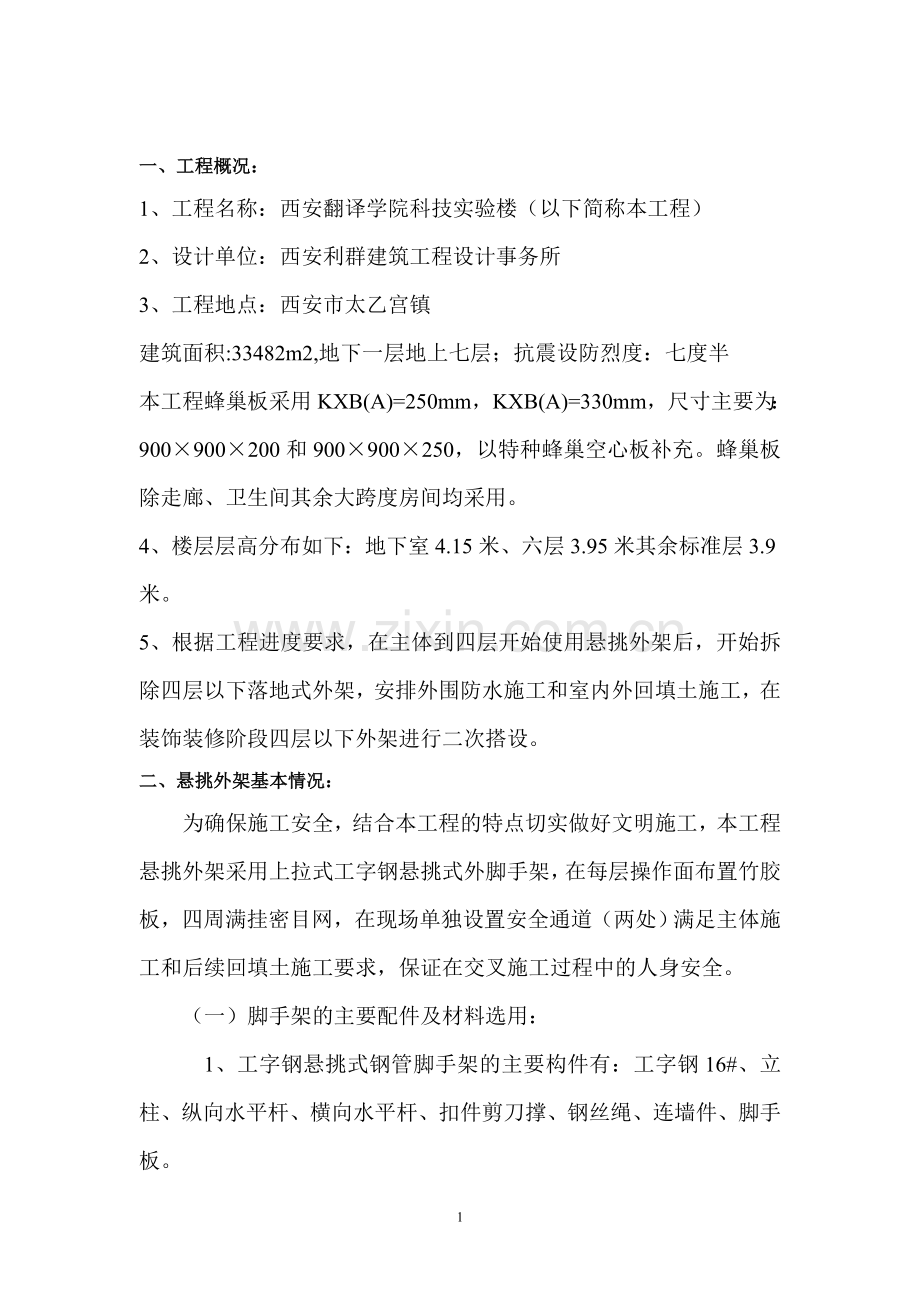

西安翻译学院科技实验楼悬挑外架专项施工方案编制人： 审核人： 陕建十一公司西译项目部二0一0年五月十日一、工程概况：1、工程名称：西安翻译学院科技实验楼（以下简称本工程）2、设计单位：西安利群建筑工程设计事务所3、工程地点：西安市太乙宫镇建筑面积:33482m2,地下一层地上七层；抗震设防烈度：七度半本工程蜂巢板采用KXB(A)=250mm，KXB(A)=330mm，尺寸主要为：900900200和900900250，以特种蜂巢空心板补充。蜂巢板除走廊、卫生间其余大跨度房间均采用。4、楼层层高分布如下：地下室4.15米、六层3.95米其余标准层3.9米。5、根据工程进度要求，在主体到四层开始使用悬挑外架后，开始拆除四层以下落地式外架，安排外围防水施工和室内外回填土施工，在装饰装修阶段四层以下外架进行二次搭设。二、悬挑外架基本情况：为确保施工安全，结合本工程的特点切实做好文明施工，本工程悬挑外架采用上拉式工字钢悬挑式外脚手架，在每层操作面布置竹胶板，四周满挂密目网，在现场单独设置安全通道（两处）满足主体施工和后续回填土施工要求，保证在交叉施工过程中的人身安全。（一）脚手架的主要配件及材料选用： 1、工字钢悬挑式钢管脚手架的主要构件有：工字钢16#、立柱、纵向水平杆、横向水平杆、扣件剪刀撑、钢丝绳、连墙件、脚手板。 2、材料选用直径48mm壁厚3.5mm的钢管、16#工字钢、14钢丝绳、竹架板。（二）悬挑外架基本要求：扣件式钢管脚手架在主体和装饰装修阶段要承受施工过程中各种垂直和水平荷载，因此必须有相应的承载能力、刚度和稳定性。在施工过程中保证在正常使用过程中架体稳固确保施工安全。（三）外架受力情况分析：采用工字钢、钢管、钢丝绳、扣件和预埋环等组成的悬挑式脚手架，悬挑梁、钢丝绳、大横杆、小横杆是主要受力杆件，连墙杆、剪刀撑的布置是保证架体稳定性和刚度的杆件，并具有加强脚手架抵抗垂直和水平作用的能力，其中连墙杆还承受风荷载，扣件是脚手架组成整体的连接件和传力件。（四）材料计划表16#工字钢 9米/根 120根钢丝绳 14 600米绳卡 14 860个预埋环 16钢筋 830米风钩 14 130个三、悬挑外架搭设要求：1、脚手架立柱采用对接扣件连接，相邻两立柱接头应错开不小于50cm且不在同一步距内，纵向水平杆接长用对接扣件连接，上下相邻两根纵向水平杆接头错开不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。为了固定工字钢的稳固性，在楼板上预埋二对16的钢筋环丝后用木楔打紧，用钉子锁牢；搁置好的工字钢应平顺与锚杆之间应严密无隙，搁置好的悬挑件应有向建筑物内倾的倒坡。搁工字钢部位，应先铺垫两张200200多层板，对于蜂巢板部位在工字钢安装之前必须确保混凝土达到初凝后方可进行，并采用相应保护措施，确保结构的安全。上面采用予埋件的形式，电焊拉钩固定与钢丝绳相连。2、挑架底悬挑工字钢内预埋的2对16螺栓固定，转角处用钢丝绳上拉支撑。16预埋件锚固长度35d，并与楼板筋电焊焊牢。3、为了方便铺设竹脚板，根据规范要求，用脚手片时大横杆在小横杆上面大横杆间距大于40cm，脚手板用12#铁丝绑扎牢固。脚手板离建筑物边缘不应小于120mm，相邻脚手片采用搭接接头，搭接应在大横杆上，搭接长度不应小于200mm。4、横向水平杆两端采用直角扣件固定在立柱上，靠墙一侧离外墙面10cm，伸出外立杆连接点外10-15cm。四层楼层标高处小横杆搭设离墙10cm，便于架板铺设和密目网封闭。5、连接件布置及构造要求：（1）连接件应采用梅花型均匀布置，连接件设在靠近主节点设置，并采用刚性节点，偏离主节点位置不应大于300mm。（2）连墙件垂直间距3.6m设一个水平间距4.5m设一个，并应从首层操作层第二步纵向水平杆处开始设置，当首层结构梁不具备拉结要求时，在外架搭设过程中使用钢管将外架与预埋环进行临时连接，确保架体的稳定性。（3）连墙件中的连接杆宜呈水平并垂直于墙面，与脚手架连接的一端可稍微下斜，不容许向上翘起。6、剪刀撑与横向斜撑的构造要求：（1）脚手架纵向两端和转角处起，在脚手架外侧用斜杆搭成剪刀撑，自下而上顺序连续设置，斜杆用长钢管且与脚手架底部成45至60夹角，斜杆用旋转扣件与立杆或横向水平杆扣牢。剪刀撑斜杆接长采用搭接，搭接长度不小于0.5M，采用不小于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于10。（2）横向斜撑应在同一节间，由底至顶层呈之字型连续布置，采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至节点的距离不宜大于150。7、外立杆内侧设0.9高防护栏杆和20高挡脚板，外侧用绿色密目网全部封严。8、扣件同杆件连接时紧固力在45-55Nm范围内，不得低于40Nm或高于65Nm。9、搭设参数：立杆纵距La=1.5m，横距Lb=0.9m，步距H=1.8m ，内立杆离墙a=0.3m ，铺设竹手板二层，施工荷载QK=2KN/，并二层同时施工，脚手架与主体结构连接点竖向间距H=3.9m，水平距离L=4.5m，挑架高度H=91.8=16.2m。四、脚手架稳定性和工字钢强度验算：计算参数：立杆纵距La=1.5m，横距Lb=0.9m，步距H=1.8m ，连墙杆分布为两步三跨，内立杆离墙a=0.3m ，铺设竹脚板2层，施工荷载QK=2KN/，并二层同时施工，脚手架与主体结构连接点竖向间距H=3.6m，水平距离L=4.5m，挑架高度按16.2m计入。工字钢自重为0.205KN/M。其它计算参数：立杆截面积：A=489mm2 立杆截面抵抗矩W=5.08103mm3 立杆回转半径i=15.8mm2钢材抗压强度设计值fc=0.205KN/mm2 连墙横距LW=4.5米，连墙竖距HW=3.9米。一、架体稳定性验算：(1)、荷载计算：恒载标准值GkGk= Hi(Gk1+Gk3)+N1LaGk2查表Gk1=0.1089 KN/M Gk2=0.2356 KN/M Gk3=0.0753 KN/M则有: 当取Hi=16.2m时，用于结构作业时：Gk=16.2*（0.1089+0.0753）+1.5*0.2356=3.33 KN用于装修作业时：Gk=16.2*（0.1089+0.0753）+2*1.5*0.2356=3.68 KN 活载（作业层施工荷载）标准值QkQk=N1LaQk用于结构作业时：Qk=1.5*1.8=2.7 KN用于装修作业时：Qk=2*1.5*1.8=5.4 KN(2)、脚手架稳定性验算：确定材料强度附加分项系数Rm因不组合风荷载Rm=1.59+（1+）/(1+1.17)=Sqk/SgkRm计算表验算截面作业类型Ngk(KN)Nqk（KN）Rm底部结构作业3.332.70.810.929底部装修作业3.685.40.9780.923计算轴心设计值NN=1.2 Ngk+ 1.4Nqk验算底部截面：用于结构作业时：N=1.2*3.33+1.4*2.7=7.78KN用于装修作业时：N=1.2*3.68+1.4*5.4=11.98KN确定稳定系数=1.53 =h/i=1.53*1.8/0.0158=174 查表得=0.235验算稳定 0.9N/(A) fc / Rm验算截面作业类型0.9N/(A)A(mm)N(KN)fc / Rm底部结构作业0.060.2354897.780.22底部装修作业0.090.23548911.980.222验算结果合格，符合要求。二、工字钢强度验算，设计参数（16#工字钢）：I=712cm4 W=102cm3 =205N/mm2i=5046cm E=2.1*105 工字钢自重 0.205KN/M内力验算：M1=-ql2/2 =-0.205*1.22/2=-0.15KN.M M2=-P1*a =-9.7*0.3=-2.91KN.MM3=-P2*b=-11.62*1.2=-13.94KN.MM=M1+M2+M3=-17 KN.M=M/W=17*106/102*103=166.7N/mm2=205N/mm2所以满足要求。锚拉螺栓强度验算：选用2M-16Ne=144*170*2 =48960N 锚臂长为1.2MNt=17/1.2=14166NNe=48960N所以是安全的五、外架拆除注意事项：1、拆脚手架应设置警戒区，并有专人负责警戒。2、拆脚手架前应将脚手架上的留存材料、杂物等清除干净。3、脚手架拆除顺序一般为竹手板栏杆剪刀撑牵杆横杆立杆，按自上而下先装者后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑应先拆中间扣件，再拆两头扣件，由中间操作人员向下递杆子。4、拆下的杆件与零配件应按类分堆（零配件装入容器），用吊车吊下，严禁高空抛掷。5、拆下的杆件和零配件运到地面时，应随时按品种分规格堆放整齐，妥善保管，有损坏者给予维修和保养。六、安全措施：1、搭设脚手架必须由经安全教育持岗位证的架了工承担，凡患有高血压、心脏病者不得上脚手架操作。2、搭拆脚手架时，工人必须戴好安全帽，系好安全带，安全带必须系在操作面上部平杆上，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。3、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线和电器装置。4、严禁在脚手架上堆放钢模板、木材等施工多余的材料，以确保脚手架畅通及防止超载。5、吊运脚手片、脚手管等时必须用专用保险钩，否则严禁起吊，并要堆放整齐，并严格控制脚手架上的荷载。上架前检查扣件有无裂纹滑扣现象，严禁有缺陷的扣件上架。6、脚手架四周应有接地保护及避雷装置。与楼层内接地避雷装置可靠连接。7、严禁随意拆除脚手架拉接与防护措施，如特殊需要须经安全科批准。8、架子工在搭拆架子时，上下职工必须相互配合，严禁开玩笑、严禁酒后作业。9、为了切实做好防火措施，在每步脚手架的四大角挂设一组四公升的干粉或清水灭火器。10、为了做好冬季防滑措施与超载，在每次冰雪过后，立即派人清扫每层脚手架的积雪。11、为了保证脚手架的长期使用，如有破损，由搭设班组进行维护。12、外挑架每搭设三步由班组自检，经过项目部安全员、质量员、总工长验收合格后，报公司工程部验收，合格后方可挂设验收合格牌，才可以使用。13、临时卸料平台使用过程中周转材料堆放高度、重量不得超过1.5米、1吨。七、工字钢分布平面布置图、节点详图见附页下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 14
