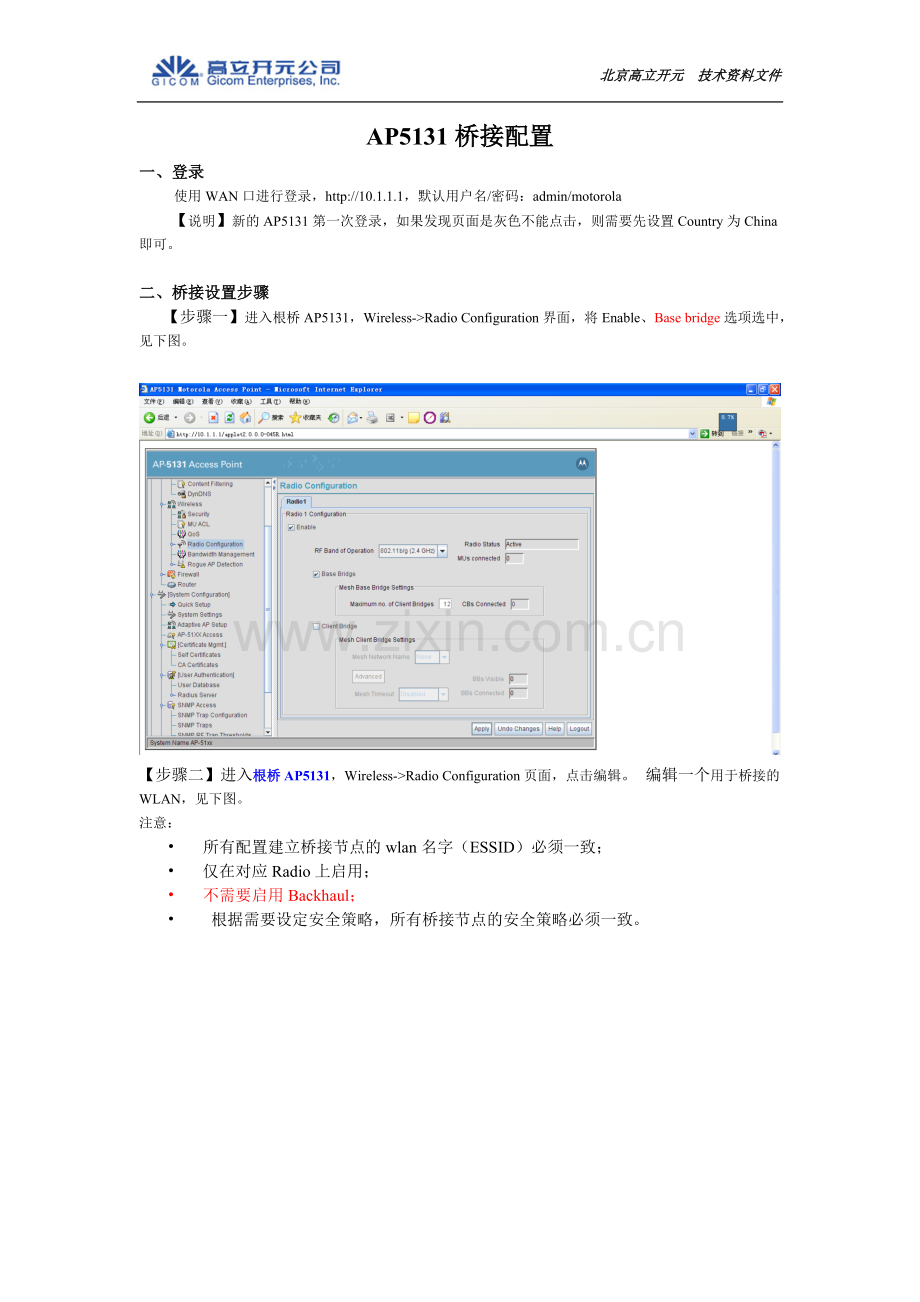

AP5131桥接配置
一、登录
使用WAN口进行登录，http://10.1.1.1，默认用户名/密码：admin/motorola
【说明】新的AP5131第一次登录，如果发现页面是灰色不能点击，则需要先设置Country为China即可。

二、桥接设置步骤
【步骤一】进入根桥AP5131，Wireless->Radio Configuration界面，将Enable、Base bridge选项选中，见下图。

【步骤二】进入根桥AP5131，Wireless->Radio Configuration页面，点击编辑。 编辑一个用于桥接的WLAN，见下图。
注意：
• 所有配置建立桥接节点的wlan名字（ESSID）必须一致；
• 仅在对应Radio上启用；
• 不需要启用Backhaul；
• 根据需要设定安全策略，所有桥接节点的安全策略必须一致。

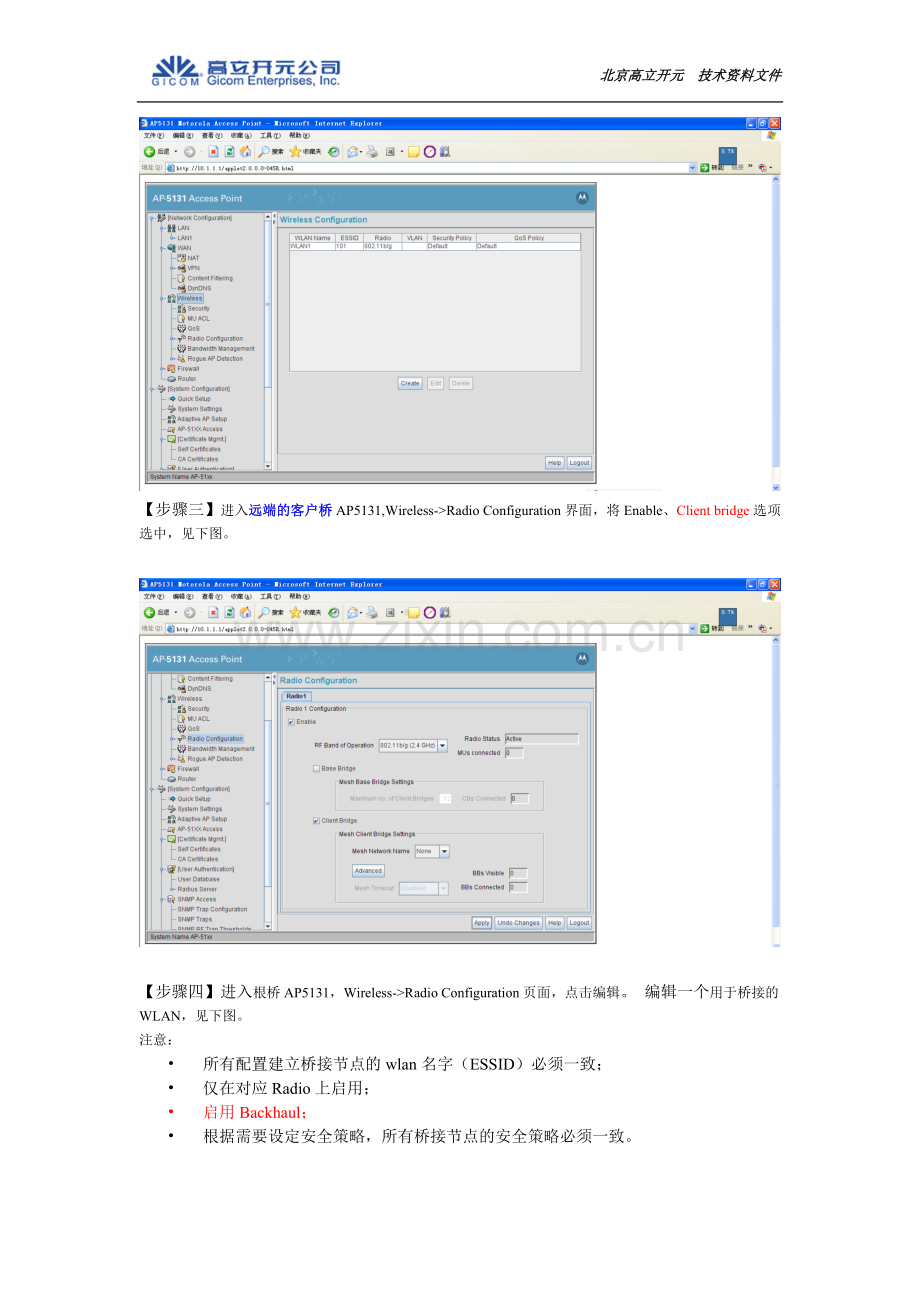

【步骤三】进入远端的客户桥AP5131,Wireless->Radio Configuration界面，将Enable、Client bridge选项选中，见下图。

【步骤四】进入根桥AP5131，Wireless->Radio Configuration页面，点击编辑。 编辑一个用于桥接的WLAN，见下图。
注意：
• 所有配置建立桥接节点的wlan名字（ESSID）必须一致；
• 仅在对应Radio上启用；
• 启用Backhaul；
• 根据需要设定安全策略，所有桥接节点的安全策略必须一致。

三、桥接测试建议

1、有条件的话，将根桥AP5131链接到内网，在客户桥的AP覆盖范围，按实际使用情况来测试。

2、在客户桥的AP覆盖范围对根桥或内网做Ping测试。
