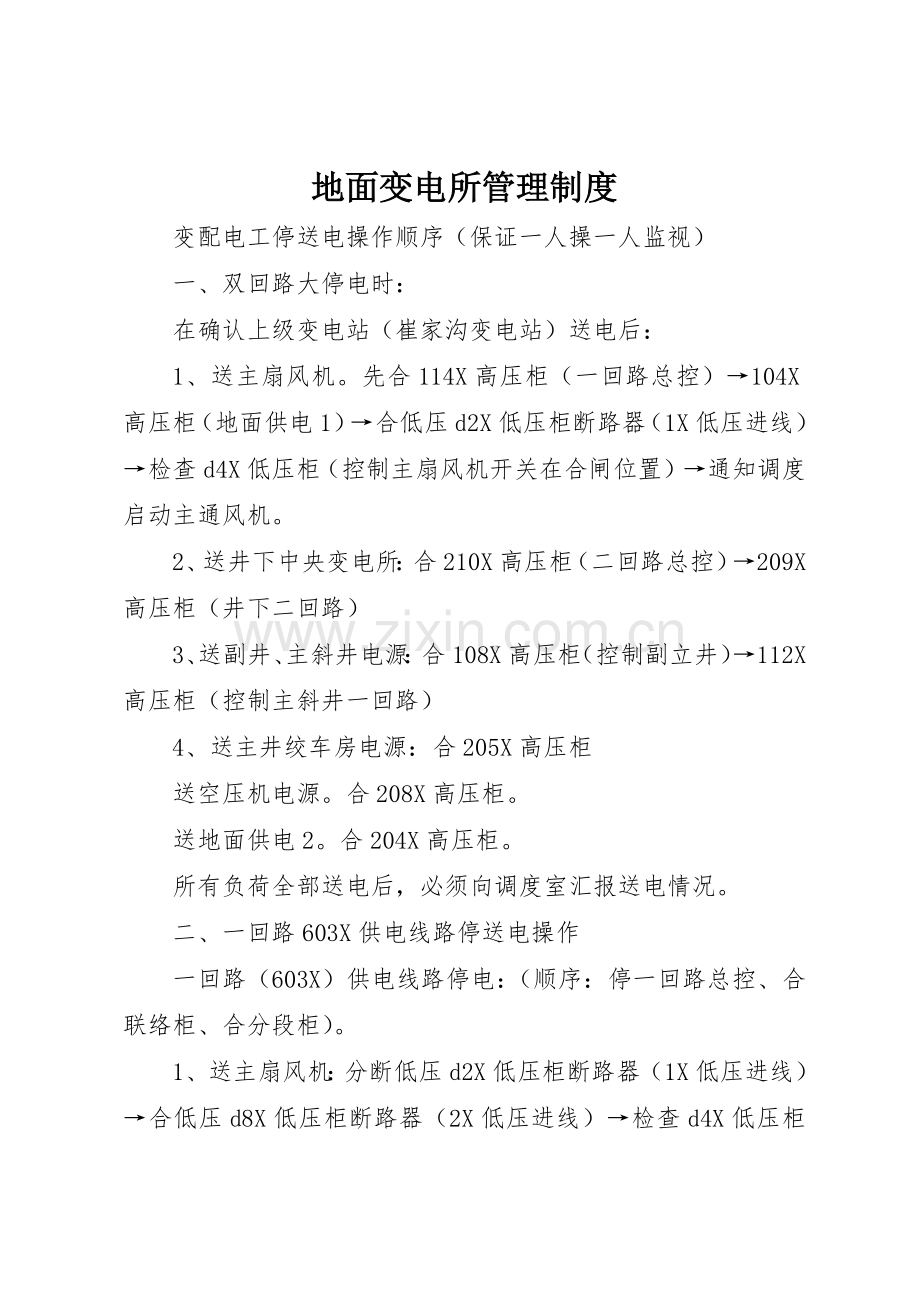

地面变电所管理制度
变配电工停送电操作顺序（保证一人操一人监视）
一、双回路大停电时：
在确认上级变电站（崔家沟变电站）送电后：
1、送主扇风机。先合114X高压柜（一回路总控）→104X高压柜（地面供电1）→合低压d2X低压柜断路器（1X低压进线）→检查d4X低压柜（控制主扇风机开关在合闸位置）→通知调度启动主通风机。
2、送井下中央变电所：合210X高压柜（二回路总控）→209X高压柜（井下二回路）
3、送副井、主斜井电源：合108X高压柜（控制副立井）→112X高压柜（控制主斜井一回路）
4、送主井绞车房电源：合205X高压柜
送空压机电源。合208X高压柜。
送地面供电2。合204X高压柜。
所有负荷全部送电后，必须向调度室汇报送电情况。
二、一回路603X供电线路停送电操作
一回路（603X）供电线路停电：（顺序：停一回路总控、合联络柜、合分段柜）。

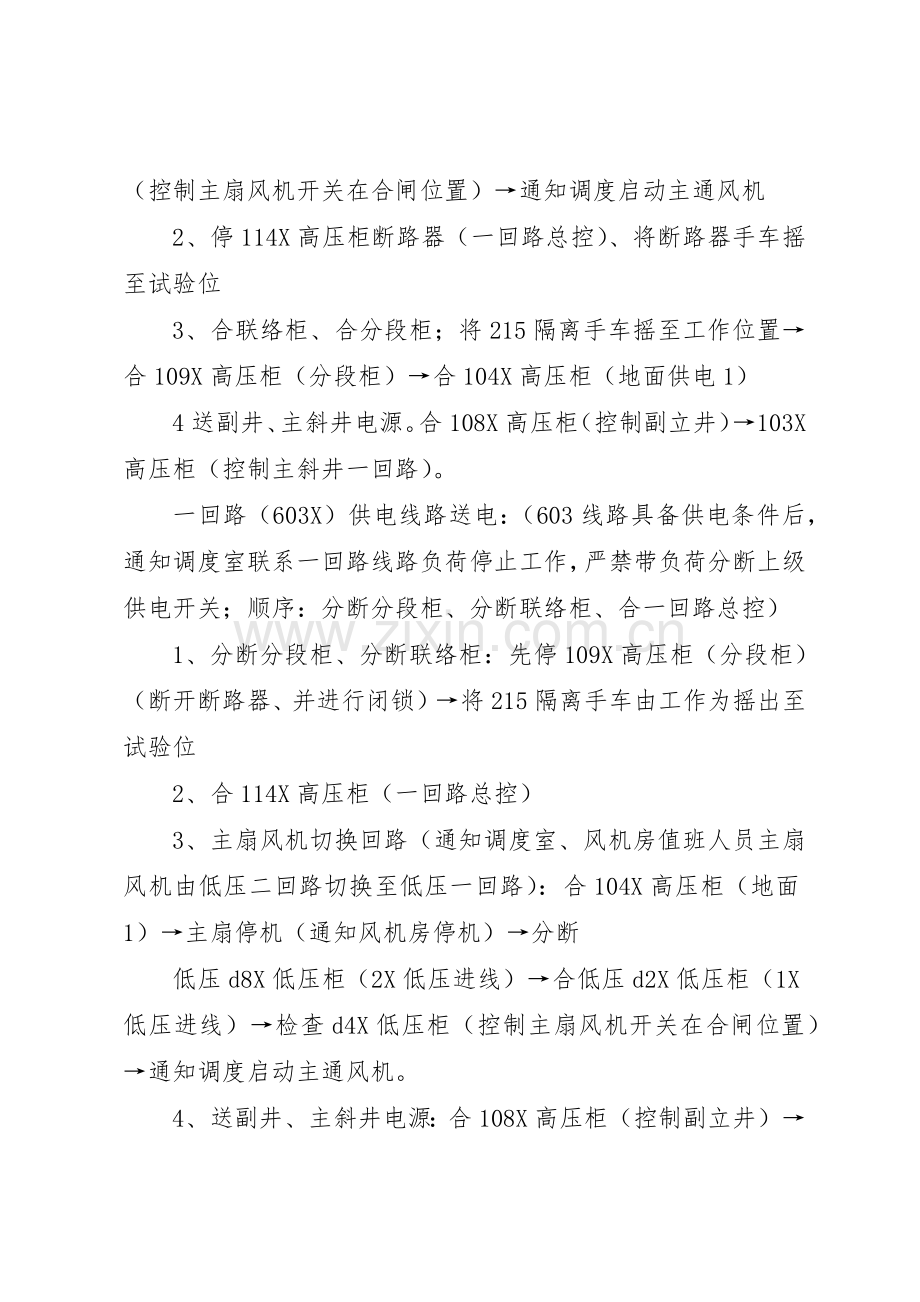

1、送主扇风机：分断低压d2X低压柜断路器（1X低压进线）→合低压d8X低压柜断路器（2X低压进线）→检查d4X低压柜（控制主扇风机开关在合闸位置）→通知调度启动主通风机
2、停114X高压柜断路器（一回路总控）、将断路器手车摇至试验位
3、合联络柜、合分段柜；将215隔离手车摇至工作位置→合109X高压柜（分段柜）→合104X高压柜（地面供电1）
4送副井、主斜井电源。合108X高压柜（控制副立井）→103X高压柜（控制主斜井一回路）。
一回路（603X）供电线路送电：（603线路具备供电条件后，通知调度室联系一回路线路负荷停止工作，严禁带负荷分断上级供电开关；顺序：分断分段柜、分断联络柜、合一回路总控）
1、分断分段柜、分断联络柜：先停109X高压柜（分段柜）（断开断路器、并进行闭锁）→将215隔离手车由工作为摇出至试验位
2、合114X高压柜（一回路总控）
3、主扇风机切换回路（通知调度室、风机房值班人员主扇风机由低压二回路切换至低压一回路）：合104X高压柜（地面1）→主扇停机（通知风机房停机）→分断
低压d8X低压柜（2X低压进线）→合低压d2X低压柜（1X低压进线）→检查d4X低压柜（控制主扇风机开关在合闸位置）→通知调度启动主通风机。
4、送副井、主斜井电源：合108X高压柜（控制副立井）→合112X高压柜（控制主斜井一回路）
三、二回路620X供电线路停送电操作
二回路（620X）供电线路停电（顺序：停二回路总控、合联络柜、合分段柜）1、先停210X高压柜（二回路总控）、将断路器手车摇至试验位
2、合联络柜、合分段柜：先将215隔离手车摇至工作位置→合109X高压柜（分段柜）
3、送井下中央变电所：合209X高压柜（井下二回路）
4、送主井绞车房电源：合205X高压柜
送空压机电源。合208X高压柜。
送地面供电2。合204X高压柜。
二回路（620X）供电线路送电（620线路具备供电条件后，通知调度室联系二回路线路负荷停止工作，严禁带负荷分断上级供电开关；顺序分断分段柜、分断联络柜、合二回路总控）
1、分断分段柜、分断联络柜：先停109X高压柜（分段柜）（断开断路器、并进行闭锁）→将215隔离手车由工作为摇出至试验位→
2、合210X高压柜（二回路总控）
3、送井下中央变电所：合209X高压柜（井下二回路）
4、送主井绞车房电源：合205X高压柜
送空压机电源：合208X高压柜
送地面供电2。合204X高压柜。
备注：10kv供电为双回路分列运行
地面供电为一回路变压器运行，二回路热备用。
