110KV线路(杆塔混合)施工组组织设计sh[1].doc

高县至巡司110KV线Л接入筠连站

线路(06086)工程

施工组织设计

四川省岳池送变电工程公司

二00六年十二年二十八日

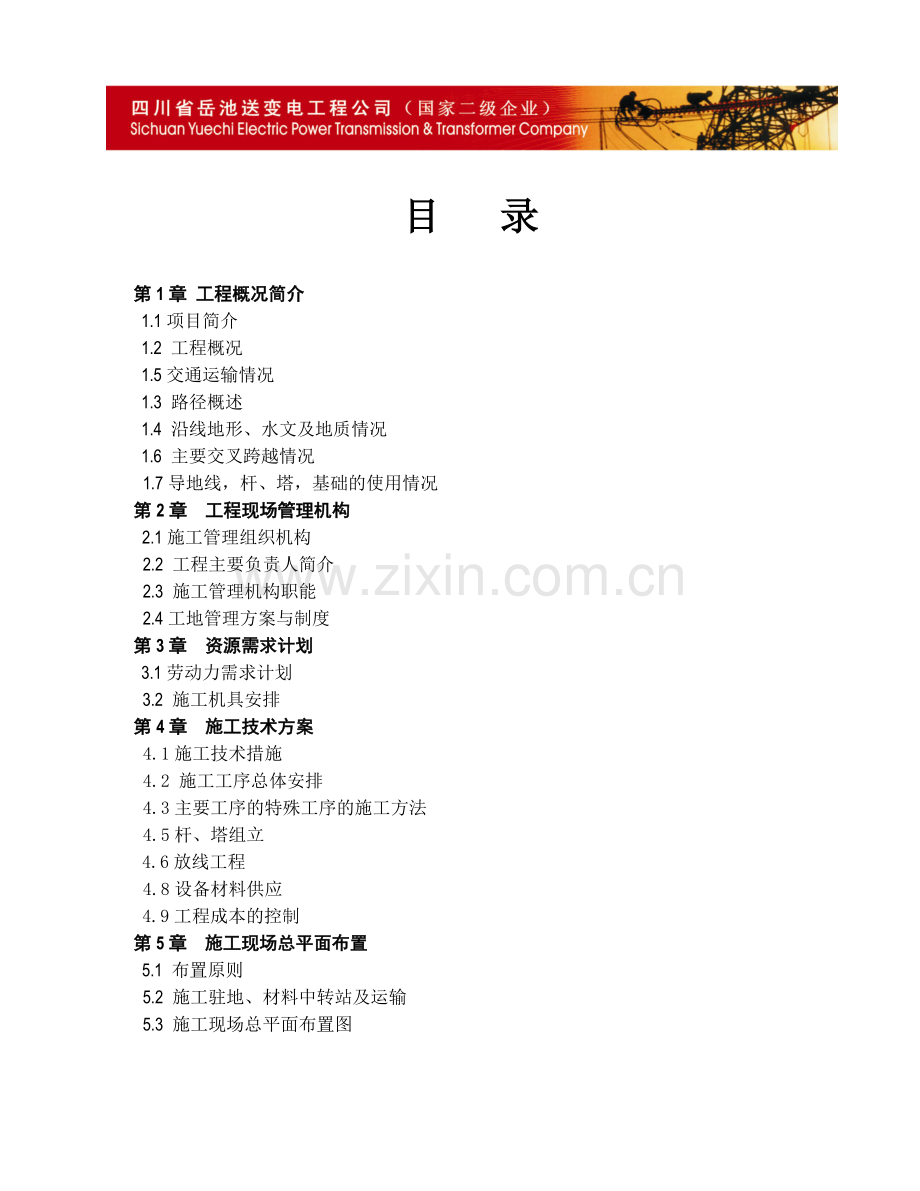

目 录

第1章 工程概况简介
1.1项目简介
1.2 工程概况
1.5交通运输情况
1.3 路径概述
1.4 沿线地形、水文及地质情况
1.6 主要交叉跨越情况
1.7导地线，杆、塔，基础的使用情况
第2章　工程现场管理机构
2.1施工管理组织机构
2.2 工程主要负责人简介
2.3 施工管理机构职能
2.4工地管理方案与制度
第3章 资源需求计划
3.1劳动力需求计划
3.2 施工机具安排
第4章　施工技术方案
4.1施工技术措施
4.2 施工工序总体安排
4.3主要工序的特殊工序的施工方法
4.5杆、塔组立
4.6放线工程
4.8设备材料供应
4.9工程成本的控制
第5章　施工现场总平面布置
5.1 布置原则
5.2 施工驻地、材料中转站及运输
5.3 施工现场总平面布置图

第6章　工期与施工进度计划
6.2 施工计划进度横道表
6.1计划开竣工日期
6.3 形象进度计划网络图
6.4 进度计划风险分析及控制措施
第7章　安全管理
7.1安全目标与项目风险预测
7.2安全目标保证措施
7.3森林防火
第8章 质量保证措施
8.1质量目标及质量管理组织机构
8.2质量目标保证措施
第9章　降低工程成本的措施
9.1工程成本控制原则
9.2降低工程成本的主要措施
第10章　冬、雨季施工措施
10.1运输工程的保护措施
10.2施工过程中的保护措施
第11章　文明施工与环境保护
11.1文明施工及环境保护组织机构
11.3 文明施工管理制度
11.2 文明施工管理标准
11.4文明施工项目表
11.6文明施工考核管理办法
11.5文明施工管理措施
11.7施工影响环境的因素
11.8环境保护措施
第12章　计划、统计和信息管理
12.1依据标准
12.3计划、统计报表的编制与传递
12.2原则和目标
12.4计划统计及信息管理
12.5 P3&EXP软件的应用

第一章
工程概况简介
1.1 项目简介
工程名称：高县至巡司110KV线Л接入筠连站线路(06086)工程
建设单位：宜宾电业局
运行单位：宜宾电业局
施工单位：四川省岳池送变电工程公司
建设地点：筠连县境内
建设规模：新建2.168km110KV送变线路；拆除1.55km110KV送变线路。
1.2 工程概况
1、新建0.76km线路从筠连220KV变电站110KV线路间隔10Y出线至原高筠110KV线路原74号杆位（现4号杆，原74号杆拆除）。新立电杆塔4基(双杆2基、自立式铁塔2基)。
2、新建1.408km线路从筠连220KV变电站110KV线路间隔6Y出线至原高筠110KV线路原78号—79号之间距79号杆285m处（现10号塔）。新立电杆塔6基(双杆3基、自立式铁塔3基)。
3、拆除1.55km原高筠110KV线路原74号(现4号杆)—距原79号285m (现10号塔) 处。
1.3 路径概述
1、新建0.76km线路从筠连220KV变电站110KV线路间隔10Y出线构架外的新建1号双回终端塔左转至660.3高程山坡，再左转至卢京湾后山与原高筠110KV线路在原74号(现4号杆)处连接。
2、新建1.408km线路从筠连220KV变电站110KV线路间隔6Y出线构架外的新建5号双回终端塔左转经观音寺和一碗水之间山坡左转，再经黑塘坳后与原高筠110KV线路在原78号—79号之间距79号杆285m处（现10号塔）连接。
1.4 沿线地形及地质情况
所经地段地形以丘陵为主占100%；所处地质粘土占20%、松砂石占20%、岩石占60%。

1.5 交通运输情况
线路全程乡村公路较多，汽车平均运距2.0 km；人力运输较方便平均运距0.3 km。
1.6 主要交叉跨越情况
本线路受地形和现有电力线路的限制，交叉跨越主要为：跨越10KV线1次、低压弱电线6次、通讯线路7次、房屋6次(其中有30m2需草改瓦)、公路3次。
1.7 导地线、杆塔、基础的使用情况
1.7.1 导线型号
导线分别采用LGJ-185/25-GB1179-83型钢芯铝绞线
1.7.2 地线型号
根据《110-500KV架空送电线路设计技术规程》第7.0.4条之规定，采用GJ-35（1×7—7.8—1200—A-GB1200-88））型镀锌钢绞线。
1.7.3 导、地线防震措施
为防止导地线长期运行振动危害，计算时导地线的年平均运行应力均按抗拉强度的25%考虑，根据规程规定，导地线均采用防振锤防振。导线防振锤采用FDL-4型，地线防振锤采用FDL-1型。
1.7.4 绝缘配合、防雷接地及金具
(1) 污秽等级的确定：
本工程线路所经地带沿线无工业污染源。根据四川省电力公司2000年出版的“四川省电力系统污区分布图”，本工程按Ⅲ级污区考虑。
(2) 绝缘子选型：
按规程要求及本地区已建线路的设计、运行经验，结合本工程的实际情况：全线均选用XWP2-7悬式绝缘子。
部份杆塔铺设人工接地装置，接地装置的接地体一般为水平铺设，接地引下线采用φ12镀锌圆钢，接地体采用φ10圆钢，其埋设深度不小于0.6m,在岩石地区的最小埋深度不小于0.3m.
各杆塔接地装置的工频接地电阻均应满足规程要求（为配合进出线段耐雷水平的要求，全线工频接地电阻要求不大于10欧）。各型杆塔的具体接地型式依土壤电阻率不同而选取。
(3) 金具
本线路所选用金具均为85国标定型金具，以便于线路的施工运行维护。

第2章
工程现场管理机构
2.1施工管理组织机构
为加强施工管理，公司成立“高县至巡司110KV线Л接入筠连站线路(06086)工程项目经理部”，工程实行项目经理负责制，代表公司负责本段工程的全面管理。项目经理由 吴佩禄 同志担任，项目副经理由 何勇 同志担任并兼总工程师。
项目经理部代表公司对外负责全面履行合同、对内负责全面实现项目目标。项目经理部下设行政部、材料部、工程部、技安部和办公室，按照其职责承担施工经营、技术、质量、安全、物资供应、后勤保障、文明建设及地方关系协调等工作。各部门主要人员均为从事送电线路施工管理工作多年，业务熟练、经验丰富。另外，施工队作为基层作业单位，也是一级管理组织；项目部的每个部门、每个人员对责任制分配的具体分项目标的实现负直接责任。
工程施工期间项目经理、项目副经理和项目总工程师将长期坚持现场工作，不调换也不兼职，项目管理机构也仅负责本工程的管理，公司不再安排其它事务。公司本部各职能部门按照项目经理的要求，积极为施工第一线服务，对现场出现的问题快速做出反应，确保工程顺利实施。
公司专家小组对工程施工中的重大施工项目进行技术研究论证，并编制详细的施工方案及作业指导书，指导现场施工，为现场施工在技术方面提供强有力的保障。
如果我公司中标，将选派公司一流的施工队伍承担施工任务。在施工期间选派技术水平高、施工经验丰富的作业队伍投入本工程的施工；高标准、严要求，优质、高效地建设本工程。本工程计划投入2个工程施工队、2个工程运输队和1个道路修筑队进行施工，详见下页《施工现场组织机构图》。

办公室

主任：黄　林

技安部
部　　　长：黄定斌
技　术　员： 舒林
安　全　员： 刘斌
质检工程师： 杜茂良
专职安全员： 王宁
工程部
部　 长： 王　强
技 术 员： 李红军
计划统计人： 刘　强
计量工程师： 袁大宁
项目副经理
汪洋

领导管理关系
配合协作关系
项目经理
何 勇

拟为承包本工程施工现场组织机构框图

项目副经理兼项目总工程师
吴佩禄

道路修筑队
筑路队队长： 王 军
工程运输队
运输一队队长： 刘小明
运输二队队长： 舒 占军
工程施工队
线路施工一队队长：李泽荣
线路施工二队队长：李胜林
材料部
部　长：李成林
采购员：王　宁
保管员：张　斌

行政部
部　长：滕彩洲
行政员：汤世古
财务员：舒　莉

2.2 工程主要负责人简介
2.2.1 项目经理简介
姓　名
吴佩禄
年 龄
58岁
专业
送变电
职　称
工程师
职　务
副总经理
拟在本合同工程担任的职务
项目经理
毕业学校
成都科技大学
经历
年～ 年
参加过施工的工程项目名称
担任何职
备注
2006年～2006年
隆回35KV线路工程
项目经理
在建
2005年～2006年
桂-台35KV线路工程
项目经理
优良工程
2005年～2005年
银川35KV线路工程
项目经理
优良工程
2005年～2005年
六响110KV线路工程
项目经理
优良工程
2004年～2004年
大巍220KV线路工程
项目经理
优良工程

2.2.2 项目副经理简介
姓　名
何勇
年 龄
37岁
专业
送变电
职　称
工程师
职　务
项目经理
拟在本合同工程担任的职务
项目副经理
毕业学校
西南财经大学
经历
年～ 年
参加过施工的工程项目名称
担任何职
备注
2005年～2005年
安化35KV线路工程
项目副经理
优良工程
2005年～2005年
南丰35KV线路工程
项目副经理
优良工程
2005年～2005年
六响110KV线路工程
项目副经理
优良工程
2003年～2004年
西昌惠-观110 KV线路工程
项目副经理
优良工程
2004年～2004年
西昌冕-石220KV线路工程
项目经理
优良工程

2.3 施工管理机构职能
2.3.1项目经理
全面负责工程的管理工作，负责制定施工组织设计及施工措施，负责组织施工队伍，筹备资金，额定工人工资，负责处理施工现场管理人员处理不了的重大技术及行政事务，负责工程竣工验收及结算工作。
2.3.2总工及技安组
由总工领导技安人员，参加建设方组织的技术交底，图纸会审有关工作及负责施工现场技术监督、指导及安全监督，协助编制施工计划、填写施工记录、竣工资料等工作。确保施工中不出现重大技术及安全事故。
2.3.3工程部长
负责本工程队各项工作，独立处理本工程队经济、人事、技术、行政、工资等全部施工事宜，并有独立处理、招聘、辞退、颁发工资、资金的权力。并保证按计划工期保质、保量，使该工程为优良工程。
2.3.4行政部长
负责领导行政人员协调、疏通施工沿途阻挠事宜及配合青苗赔偿协调等工作。确保工程顺利进行。
2.3.5财务员
负责统计工程进度，编制工程进度报表，负责工程财务开支。并严格按照内部财务管理制度及各施工班工作进度开支工程款，做到专款专用。为防止各施工班滥用、拖欠当地民工工资，本工程民工工资由各施工班长签字，统一由财务人员将工资发至民工手中，使工程资金得到安全使用。
2.4工地管理方案与制度
2.4.1 工地管理方案
⑴在项目经理和项目总工程师的组织下，由项目部各职能部门和各施工队的队长、技术员、质安员等组成质量、安全、技术管理系统，严格按照本公司的质量、安全、技术管理规定，遵循工程建设单位、监理单位、设计单位和当地政府关于本工程的规定及国家的各项法规、规程规范，形成规范化、制度化和文件化的管理体系，确保本工程施工现场管理的有效运行。
⑵实行目标管理。将各项目标分解到各级部门、各分项工程，确定责任人，签订目标责任书，并建立奖惩机制。定期对目标完成情况进行检查、分析和评价。
⑶推行网络计划控制管理。运用P3工程项目管理软件（Primavera Project Planner）及EXP合同管理系统，根据工程特点、工序能力、关键路径及现代化通讯工具对工程实行动态管理。充分利用各种资源，保障本工程各项目标的实现。
2.4.2工地管理措施
⑴项目部应认真搞好工地管理，做到安全文明施工，环境整洁、森林保护，不损害现场附近居民的利益。
⑵应按《电力建设安全健康与环境保护管理工作规定》中环境保护的有关条款和我司《安全文明施工管理规范及标识办法》的规定，做好施工现场场容文明形象管理的总体策划和部署。
⑶办公、生活临时设施和施工场地的布置，提前进行合理规划、科学布置，做到整洁、有序。
⑷材料和工器具的堆放，应根据不同性质和特点，规范布置方式与要求，并执行码放整齐、限宽限高、上架入箱、规格分类和挂牌标识等管理标准。
⑸施工现场应设置畅通的排水系统，周边设置临时围护设施，危险品库房附近有明显标志及围挡设施。
⑹砂、石、水泥的现场运输，采取放止飞扬、洒落的有效措施。
⑺跨越电力线、公路和河流而影响环境时，必须经有关部门批准，事先告示。
⑻建立防火管理制度、制定爆破器材使用管理办法。爆破作业必须取得当地公安部门的“爆炸物品使用许可证”，由具有爆破资格的人员按有关规定进行施工。
⑼项目部应准备必要的医务设施，制定必要的防暑降温和消毒、防毒、防治疾病传染的措施，与当地卫生防疫部门取得联系，确保施工中病员能够得到及时救治。
⑽项目经理部应把工地管理列入经常性的巡视检查内容，并与日常管理有机结合，认真听取建设单位、监理单位、当地政府和社会公众的意见和反映，及时整改。
2.4.３工地管理制度
⑴《建设工程施工现场管理规定》（建设部令第15号）
⑵《森林法》
⑶《文物保护法》
⑷《环境保护法》
⑸《环境噪声污染防治法》
⑹《消防法》及《消防条例》
⑺《建设工程施工合同》
⑻《建设工程施工现场综合考评办法》（建监〔1995〕407号）

第3章
资源需求计划
3.1劳动力需求计划
3.1.1劳动力资源计划安排
由于本 “高县至巡司110KV线Л接入筠连站线路(06086)工程” 工程为抢修，为保证高筠110KV线路正常运转，缩短停电时间，公司对本工程特别重视，从各地工程上抽调技术过硬的技术人员投入。确保工程在短时间内优质、优良完成。
根据各分部工程和工序用工特点，按照施工进度计划合理配置劳动力资源和人员结构，杜绝窝工和人力资源的浪费，降低工程成本。
拟以投入本工程的施工技术力量安排表：见表3-1(劳动力直方图见图)。
技术力量安排计划表 表3-1
序号
工程名称
工程技术人员
特殊工种
普工
高级
中级
初级
测工
爆工
焊接
压接
1
前期准备
1
2
2

2
2
工地运输

2
2

45
3
土石方工程
1
2
8
2
2

20
4
基础(拉、底盘安装)工程
2
3
9
1

14
5
排杆、焊杆
1
2
4
1

2

10
6
杆、塔组立
2
6
8

20
7
拆旧
2
4
6

14
8
架线工程
4
6
12

2
24
9
竣工验收、系统调试配合及移交
1
1
4
1

2

合计
14
28
55
2
2
2
2
143

3.2 施工机具安排
序号
机械名称
规格型号
功率或 容量
产地及厂牌
数量（台）
成色（％）
1
越野车
4×4.0
2.0L
北京吉普
1台
80%
2
东风车

5T
东风汽车
2台
80%
3
川路车

1.0T
租赁
2台
70%
4
经纬仪
J2

南京仪器厂
2台
85%
5
对讲机

2.5W
天津
20台
85%
6
抗弯连接器

5T
汉中
8只
90%
7
旋转连接器

5T
汉中
8只
90%
8
铝滑车
240-400

河南
30个
95%
9
地线滑车
LBGJ Ø150

河南
15个
95%
10
铁滑车

2T、3T

6只
100%
11
牵引绳
Ø21

河南钢丝绳厂
7000m
90%
12
放线架

5T
江苏机械厂
1台
80%
13
紧线器

甘肃.兰州
6个
90%
14
机动绞磨

5T
江苏机械厂
4台
90%
15
振动机

山东机械厂
1台
100%
16
振动棒
内燃式

山东
8只
95%
17
钢模

400m2
100%
18
杉木条、撑木

现地购买
20根

19
彩布条

80m2
100%
20
钢管及扣件

现地租赁

21
手板葫芦

5T
汉中
10个
80%
22
手板葫芦

3T
汉中
10个
80%
23
铝合金抱杆
0.5×05×18m

江苏
2付
90%
24
加力扳手
M18～M24

上海
10把
85%
25
汽油发电机
6000型

日本
1台
85%
26
电阻兆欧表

ZC2B13
上海第六电表厂
2台
100%
27
白棕绳

6-16mm

500m
100%
28
液压机
200型
200T
日本
2台
95%
29
地锚

5T

14只
100%
30
水管长把大管钳

1500mm
山东
6只
95%
31
双背保险带

甘肃兰州
20根
100%
32
安全帽

成都
40个
100%
33
钢纤、手锤、十字镐

30套
100%
说明：施工机械配置根据施工现场情况，随时进行增减。

第4章
施工技术方案
4.1施工技术措施
(1)认真严格执行《电力建设工程施工技术管理制度》及国家的有关规范、规程、条例和规定。
(2)认真抓好施工组织、技术措施及材料计划的编制工作；认真进行施工图会审。参加施工的人员必须熟悉施工图，做好施工的一切准备工作；提前做好施工队的驻地、材料站点，地方材料选择采购必须设计要求。
(3)工程开工前，主要技术负责人必须组织施工人员作好施工图的技术交底工作，并认真填写技术交底记录，做到在施工中严格按图施工。
(4)施工技术评级记录，是工程质量管理的一个重要组成部分，必须认真填写。凡未及时提交施工技术评级记录，视为未完成任务。施工技术评级表格按省质检中心站规定的国家标准施工记录表格填写，做到施工技术及评级记录填写真实、完整、整洁、规范。技术员对本记录的填写质量负责，质检员随时下施工队检查。并提供检查数据。
(5)施工人员必须按本工程施工图进行施工，在施工过程中如发现实际情况与设计不符时，应及时书面报监理工程师，并会同建设方和设计单位决定处理意见，如设计变更，待得到设计变更通知后，方能施工，不能擅自修改图纸和方案。施工过程中，监理工程师签署的设计变更通知及施工图的修改补充，施工方不得拒绝。
(6)加强原材料的检查验收，不合格者，坚决不使用，各种材料的出厂合格证明和检验合格资料及材质报告等资料由材料员统一保存,经技术负责人审查后,在工程结束作为竣工资料移交。
(7)施工中所使用的检测、仪器，如：经纬仪、游标卡尺、兆欧表、接地电阻摇表、扭力扳手、钢卷尺、测绳等均应经有资格的计量单位检定合格后方可使用。
4.2 施工工序总体安排
4.2.1施工测量
(1)主要工序流程
设计交桩
复 测
定 位
分 坑

(2)施工技术要求和方法：
设计交桩：主要交接设计勘测时定立的转角桩、直线桩和控制桩的测量桩位，以此作为施工测量的依据。
复测：根据设计交桩和《平断面图》，复测线路各个测量桩位的距离，标高和转角桩的转角度数；还要复核，导线对地距离可能不够的地形凸起点，杆塔间被跨越物的标高，相邻塔位的相对标高。
若发现复核值与设计值不符，并超过《规范》规定时，应及时查明原因予以纠正，并报没计监理单位取得认可。
定位：线路复测之后，按照设计图纸和测量桩位，对线路杆塔进行定位，钉立杆位中心桩和辅助控制桩。
4.2.2土石方工程：
(1)主要工序流程：
基础开挖
接地槽开挖

(2)施工技术要求及方法：
基坑开挖：挖坑时，注意控制基坑的中心线，防止偏移；注意基坑的深度，防止超深。
对于地质条件为岩石或硬型粘土的基坑，按上底板尺寸开挖坑，基坑底部挖成与基础底板的几何形状一样，即可节省人工和材料，又利于基础的嵌固。
地基处理：基坑地基的土质情况若与“基础配置表”中所述地质不符时，应及时通知设计单位研究处理，地基的超深部分必须采用铺石灌浆处理。
4.3主要工序的特殊工序的施工方法
4.3.1 电杆及拉线坑
电杆坑开挖时，双杆及三联杆基础注意控制基坑的中心线，防止偏移；注意基坑的深度，防止超深。其次每个电杆坑应开挖一个马道以便于电杆组立时起吊。
拉线坑开挖时，注意控制距离及方向，防止偏移；注意基坑的深度，防止超深。
4.3.2铁塔基础坑
测量控制
安装地脚螺栓
砼浇制
养护、拆模及回填充
布筋
支模

主要施工方法及图列一览表 4-1
工序
作业内容
施 工 方 法 简 述
基

础

施

工
基坑开挖
1.允许爆破开挖的基坑，采用机械打孔，松动爆破，加盖防护网，人工清理的施工方法。
2.全掏挖基础，保持坑壁原状土稳定，人工掏挖成型。
3、按图的尺寸布孔，A孔为掏槽孔（先起爆），B为辅助孔（次爆）、C为周边孔（防震孔），起爆间隔为50ms，炮孔间距约为0.7米，深约1.0
基面爆破示意图
坡面
基坑爆破示意图

A 施工AAAAAA
A
B
C
基坑

基础钢筋
材料站加工，现场绑扎、安装。
模板
1.采用整块的大模板并涂刷脱模剂。
2.角钢斜插式基础采用整块异形模板并涂刷脱模剂。
支模找正
1.斜插角钢采用固定支架安装，以控制角钢的根开、高差及坡度。
2.地脚螺栓制作承托架，采用固定模具进行找正。
砼浇制
机械搅拌、机械振捣，采用溜槽下料。
基础养护
人工定期浇水养护。
基础回填
人工回填、分层夯实。
接地施工
材料站焊接、制作，人工挖槽、敷设。用接地摇表现场实测接地电阻。
施工图例

地脚螺栓斜柱基础施工示图 插入角钢基础施工示图

4.3.3施工技术要求和方法说明：
(1)测量控制：现浇杆塔基础前，应采用双十字线控制法，作好现场测量控制。根据基础的根开及对角线尺寸，在顺线路方向中心线与横线路中心线以及方型基础的两条对角线上钉立好测量控制桩。用顺横线路中心线控制基础的偏移，用两条对角线控制方型基础的歪扭。相互校核，减少误差。
在浇制混凝土基础的过程中，还应用水平仪操平，控制好基础底板、立柱钢筋，基础顶面和地脚螺栓露出基础顶面的标高，反复用铜尺检查基础地脚螺栓正、侧面的根开和对角线尺寸。保证基础的几何尺寸。其允许偏差符合《规范》要求。
(2)布筋：浇制混凝土之前，应对基础所用钢筋(上、下底板筋、支撑立柱筋、内外箍筋)和地脚螺栓的材质、规格、长度和数量以及焊接质量进行检查(钢筋的材质应有材质检验报告，焊接接头应有试验报告)。不合格者严禁使用。
按照《基础施工图》的要求，钢筋的绑扎应牢固，间距均匀，尺寸准确。
(3)浇制混凝土(先浇底板、支模后再浇立柱)。杆塔基础所用砂、石、水泥应有检验报告．先做混凝土配合比试配试验，合格后方可使用。基础混凝土按三干四湿的方法进入人工搅拌，有条件的地方采用机械搅拌．使用振动棒进行机械捣固，基础底板一般采用以土代模，要保证基础底板的几何尺寸。
浇制过程中，严格控制和检查混凝土的水灰比，坍落度和配合 比。一个腿的基础混凝土应连续一次性完成，不留施工缝。对于地下水位高的塔位，在浇制混凝土基础过程中，应采用塑料薄膜防水和深井排水措施，保证混凝土的浇制质量。
转角塔应采取予偏措施。内角侧基础顶面按施工经验抬高30-50mm。预偏时，应将四个基础顶面抹成斜面，相互平衡。保证紧线后杆塔不得向内角侧倾斜。
杆塔基础混凝土强度试块应在现场制作养护。其数量按《规范》要求，耐张塔每基取一组，直线塔每五基取一组，取28天的试压强度。
(4)支模：基础(立柱)的模板采用钢模板，表面应平整，接逢严密。基础底板浇制后再安装模板，模板安装要严格控制立柱的中心线和钢筋保护层厚度。模板校正后，上、下两端应用钢管将立柱模板箍紧，周围用木方支撑牢固，防止浇筑混凝土时，模板变形和偏斜。缝隙处用水泥纸堵住，防止漏浆。
(5)安装地脚螺栓：安装之前，应先用50mm厚度的木板做成井字架，根据每个塔地脚螺栓的规格，根开值钻孔，并将四根地脚螺栓上端固定在井字架上，螺纹部份应加保护。混凝土浇筑到地脚螺栓底部标高时，将地脚螺栓放在模板内，将其箍筋绑扎好，上部固定在模板上，并用水平仪操平。
地脚螺栓的安装要保证其根开及露砼面的高度，还要注意防止同组地脚螺栓对立柱中心的偏移。
(6)每个基础浇制完成后(砼初凝前)应及时对基础顶面标高进行 操平，并用钢尺反复校基础根开及对角线尺寸，若超过《规范》的允许误差时。应及时进行处理。
(7)凡表格要求的技术数据按实际作好原始记录。
(8)混凝土的养护：在浇制完成后12小时内开始浇水养护．基础拆模后(应复查四个腿基础顶面高差，超过《规范》允许误差时，要及时处理)。经表面检查合格后，应立即回填土，并对基础外露部分加遮盖物，按规定期限(不应少于5昼夜)继续浇水养护。养护时，应使遮盖物及周围的土始终保持湿润。
4.5杆、塔组立
4.5.1工艺流程
A 电杆组立工艺及方法
排杆、焊杆
横担及金具组装
挂拉线固定矫正
组立及回填

B 铁塔组立工艺及方法
清理塔材
组(立)塔
校 正
螺栓紧固

4.5.2杆、塔组立的条件
(1) 电杆塔组立时，采用真整体组立方式。
(2) 铁塔采用分解组立法，待基础混凝土强度应达到设计强度的 75%以上，方可组塔。 4.5.3组(立)杆、塔的技术要求及方法
(1) 组立前，应对杆、塔部件的规格、数量进行清理编号，运到现场应分类堆放整齐，以便于组塔时查找。
(2) 杆、塔组立前，应复查杆、塔基础的根开及对角线，同时还要复查四个塔腿基础顶面的高差是否满足组塔和架线后的施工要求。采用外拉线抱杆分解组立法组塔时，抱杆的高度不少于8m，抱杆顶部用钢丝绳打好临时拉线，抱杆底部绑扎固定在杆塔的主材上，中部加腰绳，抱杆的倾斜度不宜超过15度。
(3) 吊装时，应注意吊点位置在吊件重心高度以上，并采取措施防止部件变形和损坏。
(4) 杆、塔的安装按设计《杆塔结构施工图》施工，注意四方主材的位置其穿向符合《规范》的规定。杆塔各部件组装应牢固，交叉空隙处应装设垫圈。
(5) 杆、塔部件组装有困难时，应查明原因，严禁强行组装。
(6) 铁塔组立后，应对全部杆塔连接螺栓自下而上逐层紧固一遍。
经检查合格后，方可架线。
4.5.4杆塔的检测校正
杆、塔组立后，应对杆、塔用经纬仪进行检校。对直线塔应检查结构倾斜值是否满足规范要求，对于耐张塔，检查向外角侧的预偏值，是否能够满足架线后杆塔不得向内角侧倾斜的要求。
4.6放线工程
4.6.1导、地线架线工程
(1)工序流程
导、地线展放
导、地线连接
紧 线
观测弧垂
划 印
卡 线
挂 线
附件安装

(2)架线条件：
①导、地线接续管，接头的拉力必须试验合格。
②跨越电力线、通讯线、公路等，必须有可靠跨越施工措施。
(3)施工技术要求和方法
①导、地线展放：架线之前，施工负责人必须亲自到现场，察看线路的地形和交叉跨越的实际情况，作好施工方案和现场布置。
②按施工图设计要求，配置好每基杆塔的金具和绝缘子串，注意设计要求耐张绝缘子串倒挂的杆位和绝缘子串上穿钉的朝向(运行单位有特殊要求时，应在施工前明确规定)。
③合理布线，配线时注意导、地线接头的位置。合理安排架线的顺序，导、地线应先满足设计不允许接头的耐张段，放线时，特别注意导线不要交叉打绞。对于长耐张段，宜从两头向中间展放导、地线，以提高工效。
④放线过程中，应统一指挥，通讯联系保持畅通。重要交叉跨越处，应派专人守护。
⑤导、地线架线过程中，对于导、地线损伤的处理按《规范》有关规定执行．展放导线时，注意线盘上有断头或损伤的地方，应查明情况，妥善处理。
⑥凡交叉跨越电力线应办好停电手续，待接到停电通知后，在交叉跨越处两端验电接地，采取可靠措施(搭设跨越架)，若不能停电，按照施工手册要求及规范，做好带电跨越的充分准备及反复检查。
4.6.2展放过程中的保护措施
(1)施工前，详细编制导线展放施工作业指导书，明确各种塔型放线滑车的悬挂位置、数量及导线展放过程中保护导线的施工措施。
(2)合理选择放线场位置，放线区段长度和导线过滑车数量严格控制。
(3)施工中严格按照《张力架线施工工艺导则》的要求和编制的作业指导书的规定进行操作。
(4) 放线场导线落地处采用草席或彩条布铺垫。导线临锚和耐张平衡断线的锚线绳索采用高强度迪尼玛绳，消除以往工程锚线钢丝绳在锚线过程中对导线的磨损。
(5)提高放线张力，消除导线与越线架的接触，在导线易落地点加装落地滚轮或放线滑车。
(6)经验算上扬档加装压线滑车，耐张转角塔安装合理的预偏装置，预防导线跳槽。
(7)展放过程中各塔位、跨越点、危险点严加监视，随时根据走板的行走状况及导线与跨越物、危险点的安全距离调整张力机的出口张力。
(8)放线线盘设专人监视，防止导线制造缺陷进入线路。
4.6.3附件安装的保护措施
(1)导线展放结束后，及时进行附件安装工作，减少导线鞭击及在滑车中停留时间。
(2) 放线场导线升空前，由专人负责对操作档进行全面检查，排除钩挂和磨损导线的各种因素。
(3)附件安装提线吊钩采用特制吊钩，增大导线与吊钩的接触面积。
(4)放线滑车拆卸必须采用两根控制大绳同时操作，防止滑车倾斜划伤导线。
(5)如遇双回线路，间隔棒采用人力高空走线安装工艺，消除采用飞车对导线的磨损。
(6)施工全过程，严禁在导线上悬挂重物，任何施工工器具需与导线接触时，必须在接触点加垫保护。
　　①压接：由经培训合格并有劳动部门认可的经颁发资质证书的技工担任。压接必须按《规范》中有关规定执行。应用游标卡尺准确地测量出压接管连接前和连接后的尺寸，必须满足好临 时拉线，以平衡导、地线的张力，做好紧线杆塔的现场布置，牵引钢绳、滑车、地锚等必须牢固可靠。
②根据架线的方法和导地线的张力大小，并按《安全规程》中有关工器具安全系数的规定，合理选用工器具，禁止超负荷使用。
③紧线的顺序：地线、中导线(上导线)、边导线(下导线)，应避免导线横担，地线去架受力集中在一侧构件上。
④紧线过程中，施工人员随时注意导、地线有无被卡住的地方，交 叉跨越处有无危险，一旦发现问题，立即报告指挥人员，停止牵引， 以便及时进行处理。
⑤划印：当导线弧垂达到设计值时，应立即进行导、地线划印。划印时应注意准确性，减小误差，导、地线的悬挂点与导、地线的垂直交叉点即为划印处。
⑥挂线：挂线时，必须采取有效措施在紧线的同时，将耐张绝缘 子串拉紧拉直进行挂线以达到减小过牵引长度的目的。
挂线后，应立即复查导、地线的弧垂，及时进行调整，满足《规范》要求，架线后，再复紧一次杆塔螺栓，并用经纬仪测量出杆塔的倾斜值，同时测量出对交叉跨越物的垂直距离，并做好测量记录。
(7)附件安装：
①跳线的安装：严格按设计规范要求安装，而且要做到自然美现，耐张线夹光洁面与引流板光洁面进行清污，引流反向螺栓必须紧固。
②悬垂线夹的安装：严格按设计规划，安装时注意每条的中心应与线夹中心重合，对导线的包裹应紧密，铝包带缠绕应符合验收规范要求。
③防震锤安装：为了防止导、地线因风振动而受损伤，弧垂合格后应及时安装防震锤。防震锤应与横担垂直，其安装距离偏差一定按设计规范要求。
4.6.4接地工程
(1)工序流程
土石方开挖及接地敷设
焊 接
接地装置安装
回 填 土
接地电阻测试

(2)施工技术要求及方法
①挖接地沟：原则上按设计图纸上接地型式进行挖沟，在由坡上挖接地沟时，宜沿等高线开挖，沟底面平整，沟深不得有负偏差，并消除沟中影响接地体与土壤接触的杂物。
②敷设接地体：接地体的规格及埋深不应小于设计规定，接地体辐射应平直。
③接地体的焊接：采用搭接焊接时，圆钢的长度应为其直径的6倍，并应两面施焊；扁钢的搭接长度为其宽度的2倍，并应四边施焊。
④接地装置的安装：接地端板与杆塔的连接应紧密(不允许点接触，应为面接触)，接触必须良好，接地端板应热镀锌。
⑤回填土：水平接地体辐射之后，应选用土质较好的回填土，回填时必须进行培土夯实，保证接地体与土壤接触紧密，并有足够的防沉层。
⑥接地电阻的测量与换算：接地电阻的测量方法应执行现行接地装置规程的有关规定。测量的接地电阻值应满足按设计规定的季节系数进行换算之后的允许最大量电阻值，不能满足要求者，必须采取换土，加大级别和加敷接地体等措施来达到设计要求。
4.7设备材料供应
对于材料，材料部将组织专人对材料按国家相关标准（详见第七章）进行验收、领取，并运输至施工标段材料集散地，同时并按本标书进行保管及运输到塔位点。
4.7.1基础材料运输
在运输砂，石时，应合理选择运输道路，尽量减少运转次数，以避免杂物混入骨料，卸车堆放时，应采取下铺上盖的措施。水泥在运输过程中，应准备好逢布，以做好预防突然降雨的措施。卸车时，选择能遮风、避雨、干燥的库房进行堆放，以防止水泥受潮，造成不必要的损失。
4.7.2电杆及塔材运输
电杆在运输过程中，要平放并用枕木垫其两端，预防其滚动和变型。塔材在装车及运输中，必须捆绑牢固，以防止汽车行驶中发生颠簸，造成塔材相互碰撞损坏及违及行驶安全。卸车时，必须利用废旧轮胎及软沙袋垫在卸车点，做好卸塔材的保护措施，才能进行卸车。
4.7.3线材运输
(1) 导线装卸采用吊车和专用吊具进行立式起吊。吊车位置布置合理、支垫平稳，吊臂升降和旋转应缓慢，做到轻吊轻放。
(2) 线盘装车必须立放，支垫到位，刹车牢固。
(3) 合理选择和修整运输道路
