电气施工图常用符号.doc

电气常用
平面图图形及文字
标注符号
图号DB2003G

组 长: 王国斌
审 核: 虞 湘
编 制: 任 佳

辽宁省冶金规划设计院
电气室

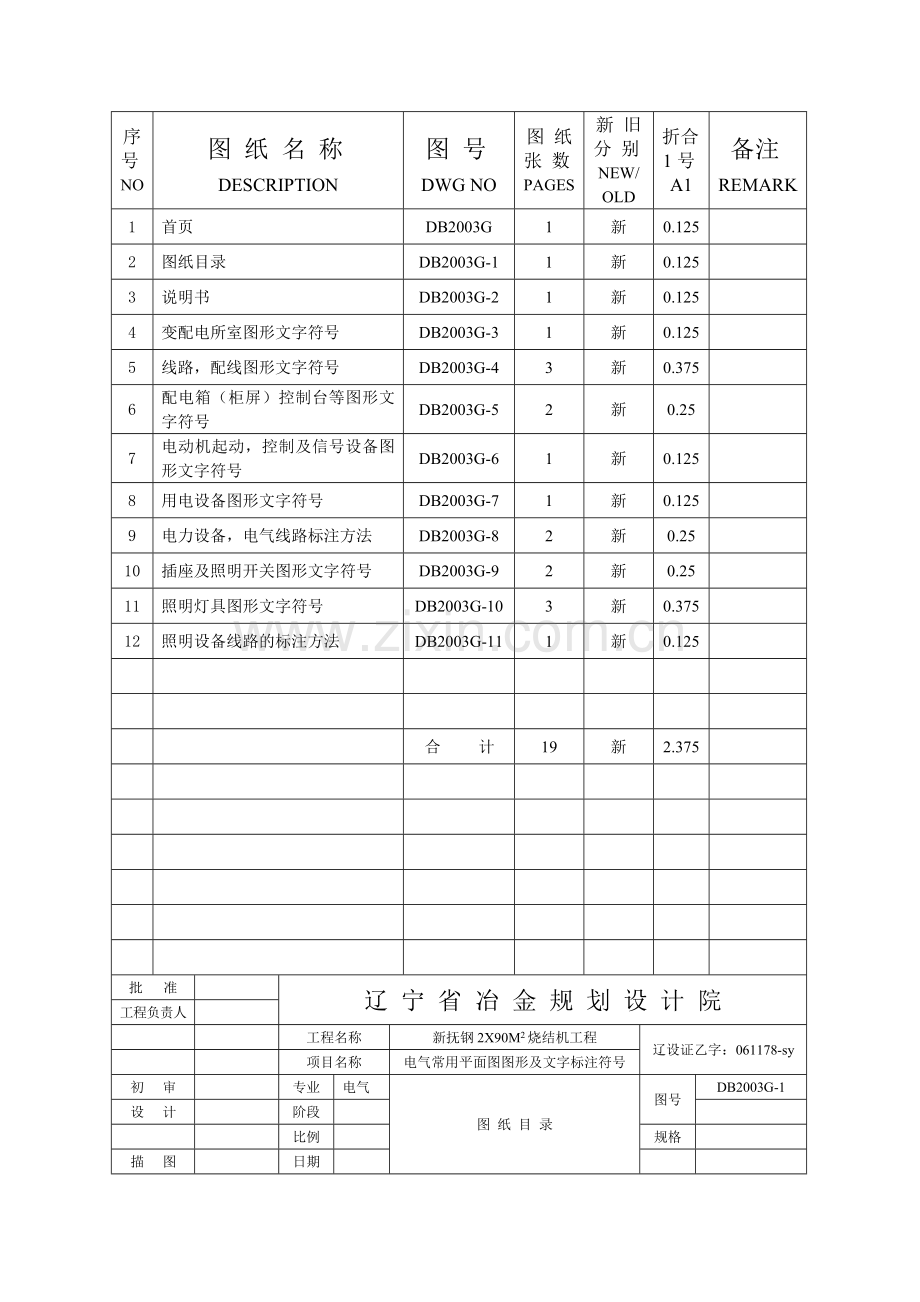

序号NO
图 纸 名 称DESCRIPTION
图 号DWG NO
图 纸张 数PAGES
新 旧分 别NEW/OLD
折合1号A1
备注REMARK
1
首页
DB2003G
1
新
0.125

2
图纸目录
DB2003G-1
1
新
0.125

3
说明书
DB2003G-2
1
新
0.125

4
变配电所室图形文字符号
DB2003G-3
1
新
0.125

5
线路，配线图形文字符号
DB2003G-4
3
新
0.375

6
配电箱（柜屏）控制台等图形文字符号
DB2003G-5
2
新
0.25

7
电动机起动，控制及信号设备图形文字符号
DB2003G-6
1
新
0.125

8
用电设备图形文字符号
DB2003G-7
1
新
0.125

9
电力设备，电气线路标注方法
DB2003G-8
2
新
0.25

10
插座及照明开关图形文字符号
DB2003G-9
2
新
0.25

11
照明灯具图形文字符号
DB2003G-10
3
新
0.375

12
照明设备线路的标注方法
DB2003G-11
1
新
0.125

合 计
19
新
2.375

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
图 纸 目 录
图号
DB2003G-1
设 计

阶段

比例

规格

描 图

日期

1. 本图图形符号首先采用中华人民共和国国家标准《电气图用图形符号》GB4728和《电气技术中的文字符号制订通则》GB7159-87
2. 国标中不足部分采用《冶金企业与民用电气工程设计用图形符号》和中华人民共和国电力行业标准《电力工程制图标准》
3. 个别符号为设计院习惯用法

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
说 明 书
图号
DB2003G-2
设 计

阶段

比例

规格

描 图

日期

序号
名 称
文字符号
图 形 符 号
备注
1.变 配 电 所 室
1.1
车间变电所
WS

1.2
高压配电室
HDR

1.3
低压配电室
LDR

1.4
变压器室
TR

1.5
主控制室
CCR

1.6
控制室 （或变配电所的值班室）
CR

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
变配电所室图形文字符号
图号
DB2003G-3
设 计

阶段

比例

规格

描 图

日期

序号
名 称
图 形 符 号
备注
2.线路，配线图形文字符号
2.1
导线,导线组电线电缆电路线路传输通道母线一般符号

2.2
地下线路

2.3
架空线路

2.4
挂在钢索上的线路

2.5
控制及信号线路 (电力及照明用)

2.6
用单线表示的多回路线路(或电缆管束)

2.7
滑触线

2.8
中性线

2.9
保护线

2.10
保护和中性共用线

2.11
柔软导线及软电缆

2.12
管道线路

6
示例6孔管道的线路
2.13
电杆的一般符号

A-B
C
A-电杆型号B-电杆
C-电杆编号
批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
线路，配线图形文字符号
图号
DB2003G-4(一)
设 计

阶段

比例

规格

描 图

日期

序号
名 称
图 形 符 号
备注
2. 线路，配线图形文字符号
2.14
导线或电缆的引接方向
(1) 由此向上配线
(2) 由此向下配线
(3) 由上引来
(4) 由下引来
(5) 引上并引下
(6) 由上引来并引下
(7) 由下引来并引上

2.15
带撑杆的电杆

2.16
带撑拉杆的电杆

2.17
拉线一般符号 (示出单方拉线)

形式1

形式2

2.18
引上杆

小黑点表示电缆
2.19
带照明灯的电杆
(1) 一般画法
(2) 需要示出灯具的投照方向时
(3) 需要时允许加画灯具本身图形

a- 编号
b- 杆型
c- 杆高
d- 容量
A-连接相序
批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
线路，配线图形文字符号
图号
DB2003G-4(二)
设 计

阶段

比例

规格

描 图

日期

序号
名 称
图 形 符 号
备注
2.线路，配线图形文字符号
2.20
电缆穿管保护

可加注文字符号表示其规格数量
2.21
电力电缆与其它设施交叉点
（1） 电缆无保护
（2） 电缆有保护

a

a

a-交叉点
2.22
接地装置
（1） 有接地极
（2） 无接地及

2.23
电缆沟

2.24
电缆直埋

2.25
原有线路

2.26
电缆桥架

2.27
电缆线槽

a×b
h

a-线槽高
b-线槽宽
h-安装高度
批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
线路，配线图形文字符号
图号
DB2003G-4(三)
设 计

阶段

比例

规格

描 图

日期

序号
名 称
文字符号
图 形 符 号
备注
3. 配电箱（柜屏）控制台等图形文字符号
3.1
屏台箱柜一般符号

3.2
动力或动力照明配电箱
AP

3.3
信号板信号箱〈屏〉
AS

3.4
照明配电箱〈屏〉
AL

3.5
交流配电屏
低压配电屏
AA

3.6
控制屏
AC

3.7
操作箱
ACB

文字符号及其增加的项目
传动号）可写在图形内
例如

3.8
集中控制台
ACS

3.9
高压开关柜
AH

3.10
电度表屏
AMP

3.11
带熔断器的
刀开关箱
ALL

3.12
刀开关箱
AK

3.13
熔断器箱
AFB

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
配电箱（柜屏）控制台等图形文字符号
图号
DB2003G-5(一)
设 计

阶段

比例

规格

描 图

日期

序号
名 称
文字符号
图 形 符 号
备注
3. 配电箱（柜屏）控制台等图形文字符号
3.14
端子箱（柜）
ATB

3.15
电阻箱
ARB

3.16
分线箱
ABC

3.17
拉线箱
APB

3.18
模件柜
AMU

3.19
不间断电源
UPS
UPS

3.20
变频器柜
AF

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
配电箱（柜屏）控制台等图形文字符号
图号
DB2003G-5(二)
设 计

阶段

比例

规格

描 图

日期

序号
名 称
文字符号
图 形 符 号
备注
4. 电动机起动，控制及信号设备图形文字符号
4.1
按钮盒
双级按钮
SB

4.2
行程开关
限位开关
SQ
SQ

4.3
电动机
M

4.4
速度开关
SV

4.5
胶带跑偏开关
SQ

4.6
信号灯一般符号
颜色规定
红色RD
绿色GN
黄色YE
白色WH
HS

HR
HG
HY
HW

4.7
电喇叭
HH

4.8
电铃
HB

4.9
事故开关
SA

4.10
操作机构
QA

4.11
液位电极
SL

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
电动机起动，控制及信号设备图形文字符号
图号
DB2003G-6
设 计

阶段

比例

规格

描 图

日期

序号
名 称
文字符号
图 形 符 号
备注
5. 用电设备图形文字符号
5.1
阀的一般符号

5.2
电磁阀
YV

5.3
电动阀
YM

5.4
电磁铁
YA

5.5
电磁制动器
YB

5.6
交流电焊机
GAW

5.7
风扇一般符号
YF

5.8
轴流风扇
EAF

5.9
分体式空调器
AC
AC
AC
或

5.10
温度控制器
STS
t℃

5.11
电加热器
RH

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
用电设备图形文字符号
图号
DB2003G-7
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
6. 电力设备，电气线路标注方法
6.1
用电设备
a- 设备编号
b- 额定功率（kw或kvA）
c-设备中心具所在平面高度（mm）
a
b c
例 10 系统图中用电设备编号
20 100
设备中心距离所在平面高度100mm
电动机额定功率20kw

6.2
导线敷设方式的标注
（1） 用瓷瓶或瓷柱敷设
（2） 用塑料线槽敷设
（3） 用钢线槽敷设
（4） 穿焊接钢管敷设
（5） 穿电线管敷设
（6） 穿硬聚氯乙烯管敷设
（7） 穿阻燃半硬聚氯乙烯管敷设
（8） 用电缆桥架敷设
（9） 用瓷夹敷设
（10） 用塑料夹敷设
（11） 穿蛇皮管敷设

K
P
W
S
E
V
R

T
L
C
F

6.3
导线敷设部位的标注
（1） 沿钢索敷设
（2） 沿屋架或跨屋架敷设
（3） 沿柱或跨柱敷设
（4） 沿墙面敷设
（5） 沿天棚面或顶板面敷设
（6） 在能进入的吊顶内敷设
（7） 暗敷设在梁内
（8） 暗敷设设在柱内
（9） 暗敷设设在墙内
（10） 暗敷设在地面或地板内
（11） 暗敷设在屋面或顶板内
（12） 暗敷设在不能进入的吊顶内

S
B
P
W
C
A
BC
PC
WC
F
CC
N

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
电力设备，电气线路标注方法
图号
DB2003G-8(一)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
6. 电力设备，电气线路标注方法
6.3
（13） 沿机架
（14） 沿楼板下
ST
FD

6.4
电缆与其它设施交叉点
a- 保护管根数
b- 保护管直径mm
c- 管长m
d- 地面标高m
e- 保护管埋设深度m
f- 交叉点坐标

a-b-c-d
e-f

6.5
电缆（管）束的标注
a,b,c…n-电缆编号
e- 敷设方式
f- 敷设部位

a
b
┊
n
e,f

6.6
安装或敷设标高，米
（1） 用于室内平面剖面图
（2） 用于室外地面
（1） ±0.000

（2） ±0.000

6.7
管口标高 毫米
相对所在平面

100

例如：管口标高100 毫米

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
电力设备，电气线路标注方法
图号
DB2003G-8(二)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
7. 插座及照明开关图形文字符号
7.1
单相插座
明装
暗装

插座的字符号XS
带接地插孔单相插座
明装
暗装

带接地插孔三相插座
明装
暗装

7.2
有单极开关的插座

7.3
单极开关
明装
暗装
密闭（防水）
防暴

双极开关（双联开关）
明装
暗装

三极开关（三联开关）
明装
暗装

7.4
单极拉线开关
一般符号
防水式

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
插座及照明开关图形文字符号
图号
DB2003G-9(一)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
7. 插座及照明开关图形文字符号
7.5
明装四级开关

7.6
暗装四级开关

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
插座及照明开关图形文字符号
图号
DB2003G-9(二)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
8. 照明灯具图形文字符号
8.1
电光源正常照明灯
灯具一般符号

8.2
深照型灯

8.3
广照型灯（配照型灯）

8.4
防水防尘灯

8.5
球形灯

8.6
局部照明灯

8.7
天棚灯（半圆）

8.8
花灯

8.9
壁灯
（1） 一个灯泡的壁灯
（2） 多个灯泡的壁灯

8.10
弯灯

8.11
示出照明配线的引出线位置

8.12
在墙上的照明配线的引出线
（示出配线的左边）

8.13
荧光灯的一般符号

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
照明灯具图形文字符号
图号
DB2003G-10(一)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
8. 照明灯具图形文字符号
8.14
双管荧光灯
三管荧光灯

8.15
航空障碍灯

8.16
有伞吊灯（普通软线吊灯）

8.17
筒灯

8.18
配照型工厂灯

8.19
深照型高压水银灯

8.20
乳白玻璃正方形棚灯
乳白玻璃长方形天棚灯

8.21
防水防尘弯灯

8.22
钠灯

8.23
汞灯

8.24
瓷质防水灯头

8.25
天棚灯座

8.26
墙上灯座

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
照明灯具图形文字符号
图号
DB2003G-10(二)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
8. 照明灯具图形文字符号
8.27
嵌入式或半嵌入式盒灯

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
照明灯具图形文字符号
图号
DB2003G-10(三)
设 计

阶段

比例

规格

描 图

日期

序号
标注内容
标注方法
说明
9. 照明设备线路的标注方法
9.1
照明灯具
（1） 一般标注法
a- 灯数
b- 型号或编号
c- 每盏照明灯具的灯泡数
d- 灯泡容量w
e- 灯泡安装高度m
（2） 灯具吸顶安装

(1)a-b

(1)a-b

9.2
导线根数
当用单线表示一组导线时
若需要示出导线数
可用加小短斜线或
画一条短写线加数字表示
（1） 表示3根
（2） 表示3根
（3） 表示n根

3
n

批 准

辽 宁 省 冶 金 规 划 设 计 院
工程负责人

工程名称
新抚钢2X90M2烧结机工程
辽设证乙字：061178-sy

项目名称
电气常用平面图图形及文字标注符号
初 审

专业
电气
照明设备线路的标注方法
图号
DB2003G-11
设 计

阶段

比例

规格

描 图

日期
