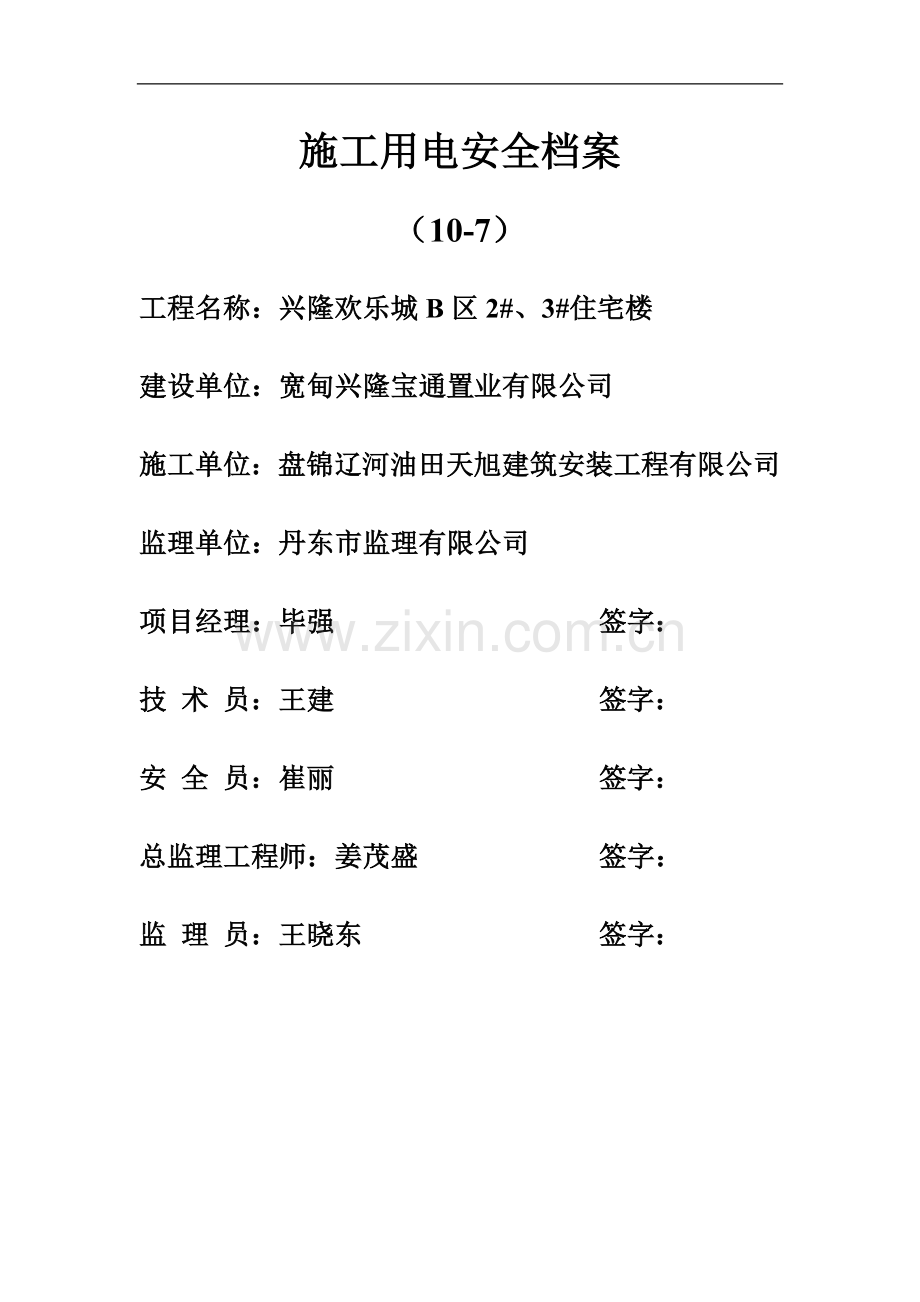

施工用电安全档案
(10-7)
工程名称:兴隆欢乐城B区2#、3#住宅楼
建设单位:宽甸兴隆宝通置业有限公司
施工单位:盘锦辽河油田天旭建筑安装工程有限公司
监理单位:丹东市监理有限公司
项目经理:毕强 签字:
技 术 员:王建 签字:
安 全 员:崔丽 签字:
总监理工程师:姜茂盛 签字:
监 理 员:王晓东 签字:

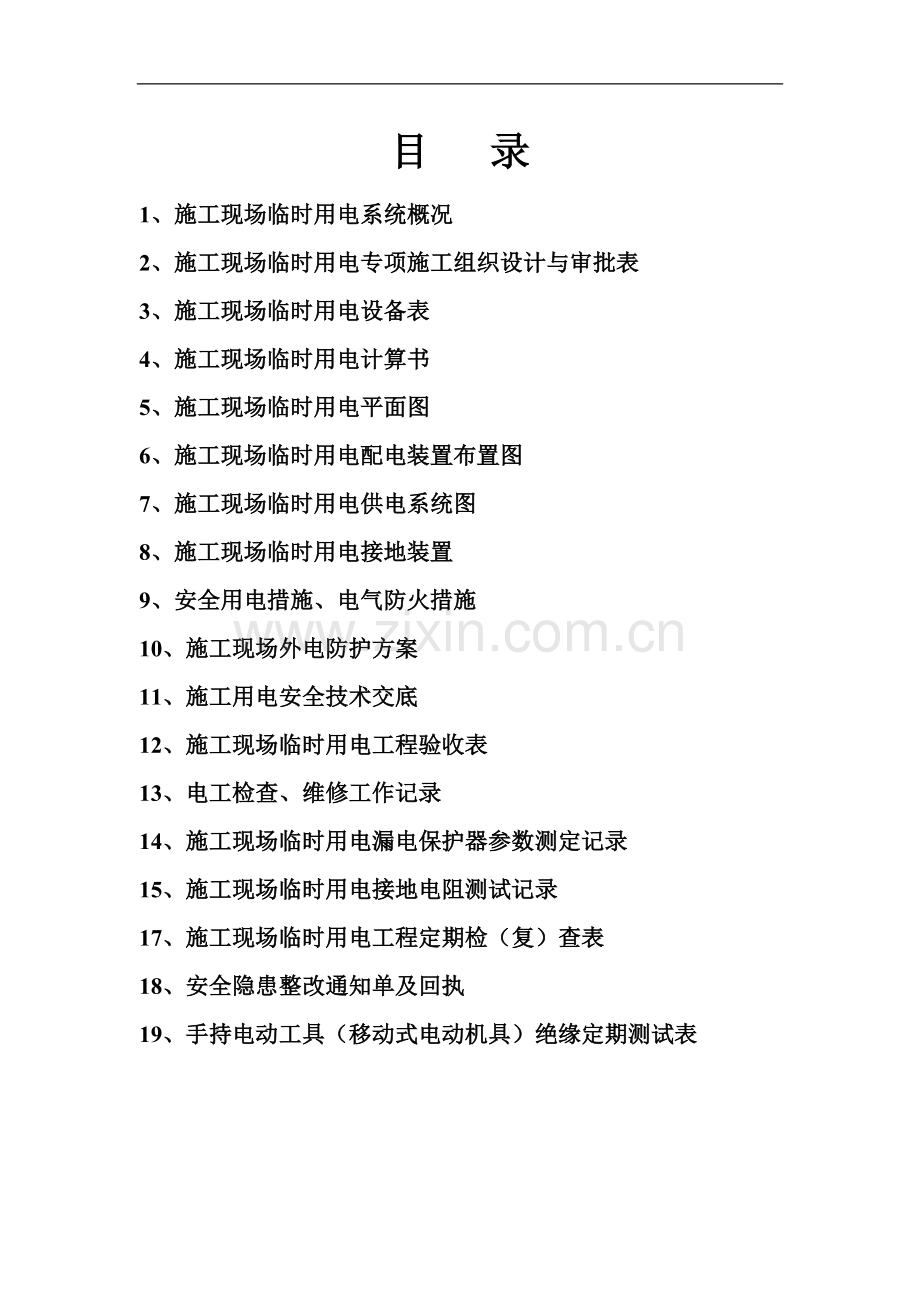

目 录
1、施工现场临时用电系统概况
2、施工现场临时用电专项施工组织设计与审批表
3、施工现场临时用电设备表
4、施工现场临时用电计算书
5、施工现场临时用电平面图
6、施工现场临时用电配电装置布置图
7、施工现场临时用电供电系统图
8、施工现场临时用电接地装置
9、安全用电措施、电气防火措施
10、施工现场外电防护方案
11、施工用电安全技术交底
12、施工现场临时用电工程验收表
13、电工检查、维修工作记录
14、施工现场临时用电漏电保护器参数测定记录
15、施工现场临时用电接地电阻测试记录
17、施工现场临时用电工程定期检(复)查表
18、安全隐患整改通知单及回执
19、手持电动工具(移动式电动机具)绝缘定期测试表
施工现场临时用电系统概况
临时用电系统概况表
工程名称
兴隆欢乐城B区2#、3#住宅楼
施工单位
盘锦辽河油田天旭建筑安装工程有限公司
建筑面积
㎡
建筑结构
框架
层数
现场总负荷
226.5
KVA
有功功率
150
KW
无功功率
170
KVAR
动力总容量
185
KW
总设计电流
346
A
照明总容量
5
KW
总设计电流
10.3
A
供电方式
电力变压器
300
KVA
总开关容量
350
A
中型点接地电阻:
市电抵压电网
/
A
重复接地电阻值:
建设电位供电系统
/
A
自备发电机组
/
KVA
A
并网方式
防止误操作措施
施工现场 供电线路
干线铺设方式
架空
支线铺设方式
直埋
干线型号
YC 500V
干线截面
3×70+2×35㎜2
接地装置型式
TN-S系统
使用材料
2.5㎜2多股铜线
重复接地电阻值
12欧姆
总配电箱
1
台
分配电箱
3
台
开关箱
3
台
总漏电保护器
台
分漏电保护器
台
末级漏电保护
3
台
现场防雷
防雷接地电阻值
施工现场临时用电设备表
工程名称:兴隆欢乐城B区2#、3#住宅楼
编号
用电设备名称
型号及铭牌技术参数
换算后容量
安装地点
1
塔式起重机
QTZ35
16KW
2#、3#住宅楼
2
强制式配料搅拌机
2#、4#住宅楼
3
电焊机
2#、5#住宅楼
4
插入式振捣棒
2#、6#住宅楼
5
现场照明
500W碘钨灯×3
2#、7#住宅楼
施工现场临时用电施工组织设计
工程名称:兴隆欢乐城B区2#、3#住宅楼
建设单位:宽甸兴隆宝通置业有限公司
施工单位:盘锦辽河油田天旭建筑安装工程有限公司
监理单位:丹东市监理有限公司
项目经理:毕强 签字:
技 术 员:王建 签字:
安 全 员:崔丽 签字:
总监理工程师:姜茂盛 签字:
监 理 员:王晓东 签字:
临时用电施工组织设计审批表
工程名称
兴隆欢乐城B区2#、3#住宅楼
方案名称
临时用电施工组织设计审批表
施工单位
盘锦辽河油田天旭建筑安装工程有限公司
技术负责人
崔建
职务
工程师
项目经理
毕强
项目技术负责人
崔建
编制人
监理单位
丹东市监理有限公司
项目总监
姜茂盛
专业技术职称
总监理工程师
施工单位
项目经理
意见:
签字(盖章)
年 月 日
技术部门
审查意见:
签字(盖章)
年 月 日
安全部门
审查意见:
签字(盖章)
年 月 日
技术负责人
审查意见:
签字(盖章)
年 月 日
监理单位
监理工程师
审查意见:
签字(盖章)
年 月 日
总监
审查意见:
签字(盖章)
年 月 日
临时用电施工组织设计
一、 现场勘察
本合同段工程为兴隆欢乐城B区12#、15#住宅楼,总面积约为12000平方米本项目部共配置6名电工,按JGJ59-99标准管理。
二、 施工线路走向及各种装置的布置:
电源进线由甲方供应,经变压器变压后进入本项目部总配电室总配电箱内,然后进入塔吊分箱、钢筋棚分箱、木工棚分箱、搅拌机分箱等。详见施工临时用电全面布置图和临时供电系统图(附后)。
其中各分配电箱中均按电源标准装置,切实做到一机一闸保险。并在将分配电箱,门上做了醒目标志,设有防雨措施,做好漏电保护器,试跳记录。
三、主要机械设备
主要施工机械用电一览表
序号
机具名称
型号
安装功率(kW)
数量
功率(kW)
1
塔式起重机
QT40(TQ2-6)
48
1
48
2
真空吸水泵
改型泵I号
5.5
1
5.5
3
插入式振动器
ZX25
0.8
1
0.8
4
电熔焊机
0.3
1
0.3
5
钢筋调直机
GT3/9
7.5
1
7
6
钢筋切断机
QJ40
7
2
7
7
钢筋弯曲机
GW40
3
2
3
8
直流弧焊机
ZX7-630
33
2
33
9
木压刨板机
MB1043
3
1
3
10
木工圆锯
MJ104
3
1
3
三、 施工临时用电安全措施
(一)、安装、检修或拆除临时用电工程,由项目部指定的专门电工完成。
(二)、电气设备的金属外壳必须与专用保护零线连接。且专用保护零线由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。
(三)、作防雷接地的电气设备,同时作重复接地。
(四)、施工现场架空线一律采用绝缘铜线,且架设专用电杆上,对于穿越建筑物、墙体等的线路,要加设防护套管。
(五)、配电箱、开关箱等设在干燥、通风的地方且外壳作保护接零。严格实行“一机一箱”制。
(六)、对配电箱、开关箱进行检查时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。
送电操作顺序为:总配电箱——分配电箱——开关箱
停电操作顺序为:开关箱——分配电箱——总配电箱
四、 安全用电措施
(一) 施工供电线路采用国家标准的三相五线制:做好接地接零保护,线路摆布合理。
(二) 保护零线和接地保护线必须按标准用线。垂直接地体现现场采用钢管,严禁使用螺纹钢材,接地电阻必须达到规定。
(三) 总配电房必须设置合理,通风良好,有防雨、雪、雷和动物出入措施。
(四) 分配电箱的设置必须按规定采用铁壳配电箱,并有防雨措施。
(五) 施工现场用电严禁乱拉乱接违章用电现象,必须有专人负责检查,一经发现从严处理。
(六) 对现场的施工用电,电工必须每天对所有配电箱进行检查,有无器具损坏和失灵现象,一旦发现及时更换,确保正常供电。
五、 现场用电一般规定
1. 健全电气安全管理制度和各级岗位责任制,加强对现场各类电气设备和线路管理,技术部门和安全部门负责现场的值班、监督、维修电工各负其职,确保现场电气设备及线路的正常运行。
2. 施工现场必须建立以下电气安全制度:
各类电气设施、设备安全操作规程。
电气安全值班制、安全交接班制。
电气设备、线路的检查、维修、保养记录制度。
考核及奖惩规定。
3. 施工注意要点:
(一)、配电房选址注意以下几点:1、靠近电源,接近负荷中心,便于线路的引入和引出。2、配电房所处地势应较高,不积水,地面排水坡度>0.5%。3、门向外开,其高度、宽度便于设备出入。
(二)、线路架设应符合以下要求:1、供电路径选择应合理,应避开易撞、易碰、易受水冲刷的地带。
2、线路埋地敷设时必须穿管,管内不得有接头,管口应密封。
3、供电电缆沿道路各路边或建筑物边缘埋设,并且沿直线敷设转弯处和直线段每隔20米设电缆走向标志。
4、电缆与道路交叉处,应敷设在坚固的保护管内,管的两端宜伸出路基2M。
(三)、常用电气设备
1、 所用电气设备应符合相关标准规定,应有合格证,设备应有铭牌。
2、 使用中的电气设备应保持完好的工作状态,严禁带故障运行。
3、 配电箱和开关箱应安装牢固,便于操作和维修。
4、 落地安装的配电箱和开关箱,设置地点应平坦并高出地面,附近不得堆放杂物。
5、 配电箱、开关箱内的导线应绝缘良好,排列整齐,固定牢固,导线端头应采用螺栓连接或压接。
6、 配电箱、开关箱内安装的接触器、闸刀、开关等电气设备应动作灵活,接触良好可靠,触头无严重烧蚀现象。
7、 熔断器的规格应满足被保护线路和设备的要求熔体不得削小或合股使用,严禁用金属替代熔丝。
熔体熔断后,必须查明原因并排除故障后方可更换,装好保护罩后方可送电。
8、 手持电动工具的管理、使用、检查、维修应符合现行规定,移动或手持式电动工具,通电前应做好保护接地(零),均应具有单独电源开关和保护应家装高灵敏度漏电保护器。
9、 电焊机应设置在干燥场所,并设棚遮蔽,外壳应可靠接地,不得多台串联接地,电源开关应单独设置。
10、 塔机上的电气设备定期检查,发现缺陷及时处理,在起吊过程中不得进行检修。
11、 照明灯具和器材应绝缘良好,照明线路应布线整齐,相对固定,室内固定灯具悬挂高度>2.5M,所有线路在线管中通过,照明灯具及易燃物间应保持一定距离,普通灯具大于300MM,碘钨灯大于500MM,且不得直接照射易燃物。
六、组织机构
组长:崔江
郭志文
陈长江
盛祥有
董广礼
王洪军
七、安全技术管理
1、 建立、健全用电管理机构,(如下)组织好运行、维护专业班组,明确各自职责。
2、 建立、健全供电设施的运行及维护规定,相关人员必须学习、掌握、熟悉供电系统。
3、 配备足够的常用电气工具,定期进行电气情况检测、巡视,并做好记录,如遇大风、暴雨、雷电等恶劣天气时,应加强巡视和检查。
4、 严禁非电工拆装电气设备,严禁乱接乱拉电源,不得带电作业。
5、 配电室和现场开关箱,开关柜加锁。
6、 接地装置要定期检查。
7、 发生电气事故,必须按三不放过的原则认真查处,并立即采取有效的防范措施,及时按事故报告规定程式上报。
盘锦辽河油田天旭建筑安装工程有限公司
施工临时用电方案计算书
兴隆欢乐城B区2#、3#住宅楼工程;属于框剪结构;总建筑面积:5795.48平方米;施工单位:盘锦辽河油田天旭建筑安装工程有限公司
本工程由宽甸兴隆宝通置业有限公司投资建设,大连市建筑设计研究院有限公司设计,宽甸佳厦地质勘查处勘察,宽甸满族自治县城乡建设监理有限公司监理,盘锦辽河油田天旭建筑安装工程有限公司组织施工;由毕强担任项目经理,崔建担任技术负责人。
一、编制依据
《低压配电设计规范》GB50054-95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
二、施工条件
施工现场用电量统计表:
序号
机具名称
型号
安装功率(kW)
数量
功率(kW)
1
塔式起重机
QT40(TQ2-6)
48
1
48
2
真空吸水泵
改型泵I号
5.5
1
5.5
3
插入式振动器
ZX25
0.8
1
0.8
4
电熔焊机
0.3
1
0.3
5
钢筋调直机
GT3/9
7.5
1
7
6
钢筋切断机
QJ40
7
2
7
7
钢筋弯曲机
GW40
3
2
3
8
直流弧焊机
ZX7-630
33
2
33
9
木压刨板机
MB1043
3
1
3
10
木工圆锯
MJ104
3
1
3
三、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。
(3)根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计,接地电阻R≤4Ω。
2、确定用电负荷:
(1)、塔式起重机
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 48kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 66.72 kW
Pjs = Kx×Pe =0.2×66.72 = 19.34kW
Qjs = Pjs× tgφ=19.34×1.33 = 25.79 kvar
(2)、真空吸水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×5.5 = 4.12 kW
Qjs = Pjs× tgφ=4.12×0.75 = 3.09 kvar
(3)、强制式混凝土搅拌机
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×11 = 8.25 kW
Qjs = Pjs× tgφ=8.25×0.62 = 5.11 kvar
(4)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×0.8 = 0.24 kW
Qjs = Pjs× tgφ=0.24×1.02 = 0.24 kvar
(5)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×0.8 = 0.24 kW
Qjs = Pjs× tgφ=0.24×1.02 = 0.24 kvar
(6)、电熔焊机
Kx = 0.6 Cosφ = 0.4 tgφ = 2.29
Pjs = 0.6×0.3 = 0.18 kW
Qjs = Pjs× tgφ=0.18×2.29 = 0.41 kvar
(7)、钢筋调直机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7.5 = 2.25 kW
Qjs = Pjs× tgφ=2.25×1.02 = 2.3 kvar
(8)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7 = 2.1 kW
Qjs = Pjs× tgφ=2.1×1.02 = 2.14 kvar
(9)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7 = 2.1 kW
Qjs = Pjs× tgφ=2.1×1.02 = 2.14 kvar
(10)、钢筋弯曲机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(11)、钢筋弯曲机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(12)、直流弧焊机
Kx = 0.93 Cosφ = 0.7 tgφ = 1.02
将Jc =70%统一换算到Jc1 =90%的额定容量
Pn = 33kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.7/0.9)1/2×33 = 52.1 kW
Pjs = Kx×Pe =0.93×52.1 = 71.46kW
Qjs = Pjs× tgφ=71.46×1.02 = 72.9 kvar
(13)、直流弧焊机
Kx = 0.93 Cosφ = 0.7 tgφ = 1.02
将Jc =70%统一换算到Jc1 =90%的额定容量
Pn = 33kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.7/0.9)1/2×33 = 52.1 kW
Pjs = Kx×Pe =0.93×52.1 = 71.46kW
Qjs = Pjs× tgφ=71.46×1.02 = 72.9 kvar
(14)、木压刨板机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.33 = 1.2 kvar
(15)、木工圆锯
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.33 = 1.2 kvar
(16)总的计算负荷计算,总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(24.14+4.12+8.25+0.24+0.24+0.18+2.25+2.1+2.1+0.9+0.9+29+29+0.9+0.9) = 273.528 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(49.79+3.09+5.11+0.24+0.24+0.41+2.3+2.14+2.14+0.92+0.92+35.49+35.49+1.2+1.2) = 415.904 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (273.5282+415.9042)1/2 = 497.789 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 497.789/(1.732×0.38) = 756.335 A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×77.72/(1.732×0.38×0.6) = 212.8A
ii)选择导线
选择BLV-4×95+1×50 ,穿焊接钢管时其安全载流量为170A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
漏电保护器为 DZ10L-250/3。
(2)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×5.5/(1.732×0.38×0.8) = 26.45A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(3)、强制式混凝土搅拌机开关箱至强制式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×11/(1.732×0.38×0.85) = 32.66A
ii)选择导线
选择BLV-4×4+1×2.5 ,穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(4)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×0.8/(1.732×0.38×0.7) = 14.74A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×0.8/(1.732×0.38×0.7) = 14.74A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(6)、电熔焊机开关箱至电熔焊机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×0.3/(1.732×0.38×0.4) = 14.14A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(7)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.7) = 32.28A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(8)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7/(1.732×0.38×0.7) = 31.19A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(9)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7/(1.732×0.38×0.7) = 31.19A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(10)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 22.51A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(11)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 22.51A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(12)、直流弧焊机开关箱至直流弧焊机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×52.1/(1.732×0.38×0.7) = 129.09A
ii)选择导线
选择BLV-4×25+1×16 ,穿焊接钢管时其安全载流量为70A。
iii)选择电气设备
选择开关箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。
漏电保护器为 DZ10L-100/3。
(13)、直流弧焊机开关箱至直流弧焊机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×52.1/(1.732×0.38×0.7) = 129.09A
ii)选择导线
选择BLV-4×25+1×16 ,穿焊接钢管时其安全载流量为70A。
iii)选择电气设备
选择开关箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。
漏电保护器为 DZ10L-100/3。
(14)、木压刨板机开关箱至木压刨板机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 23.6A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(15)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1):
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 23.6A
ii)选择导线
选择BLV-4×2.5+1×1.5 ,穿焊接钢管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内开关为Hk1-60/3 ,熔断器RC1A-60其最大熔体电流为 IRD = 60A,可根
据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。
(16)、1号分箱至第1组电机(塔式起重机、真空吸水泵)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
塔式起重机
Kx = 0.2 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.2×77.72×1/(1.732×0.38×0.6) = 55.36A
真空吸水泵
Kx = 0.75 Cosφ= 0.8 tgφ= 0.75
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×5.5×1/(1.732×0.38×0.8) = 23.83A
Ijs(1组电机 )= 63.19A
该组中最大的开关箱电流Ijs=212.8A
由于该组下有多个开关箱,所以最大电流需要乘以1.1的系数
两者中取大值Ijs=212.80×1.1=234.08A
ii)选择导线
选择BLV-4×120+1×70 ,穿焊接钢管时其安全载流量为195A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
(17)、2号分箱至第1组电机(强制式混凝土搅拌机、插入式振动器、插入式振动器、电熔焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
强制式混凝土搅拌机
Kx = 0.75 Cosφ= 0.85 tgφ= 0.62
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×11×1/(1.732×0.38×0.85) = 27.75A
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×0.8×1/(1.732×0.38×0.7) = 13.52A
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×0.8×1/(1.732×0.38×0.7) = 13.52A
电熔焊机
Kx = 0.6 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.6×0.3×1/(1.732×0.38×0.4) = 13.68A
Ijs(1组电机 )= 52.47A
该组中最大的开关箱电流Ijs=37.66A
由于该组下有多个开关箱,所以最大电流需要乘以1.1的系数
两者中取大值Ijs=52.47×1.1=57.72A
ii)选择导线
选择BLV-4×70+1×35 ,穿焊接钢管时其安全载流量为143A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。
(18)、3号分箱至第1组电机(钢筋调直机、钢筋切断机、钢筋切断机、钢筋弯曲机、钢筋弯曲机、直流弧焊机、直流弧焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
钢筋调直机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×7.5×1/(1.732×0.38×0.7) = 20.88A
钢筋切断机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×7×1/(1.732×0.38×0.7) = 20.56A
钢筋切断机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×7×1/(1.732×0.38×0.7) = 20.56A
钢筋弯曲机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×3×1/(1.732×0.38×0.7) = 17.95A
钢筋弯曲机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×3×1/(1.732×0.38×0.7) = 17.95A
展开阅读全文
