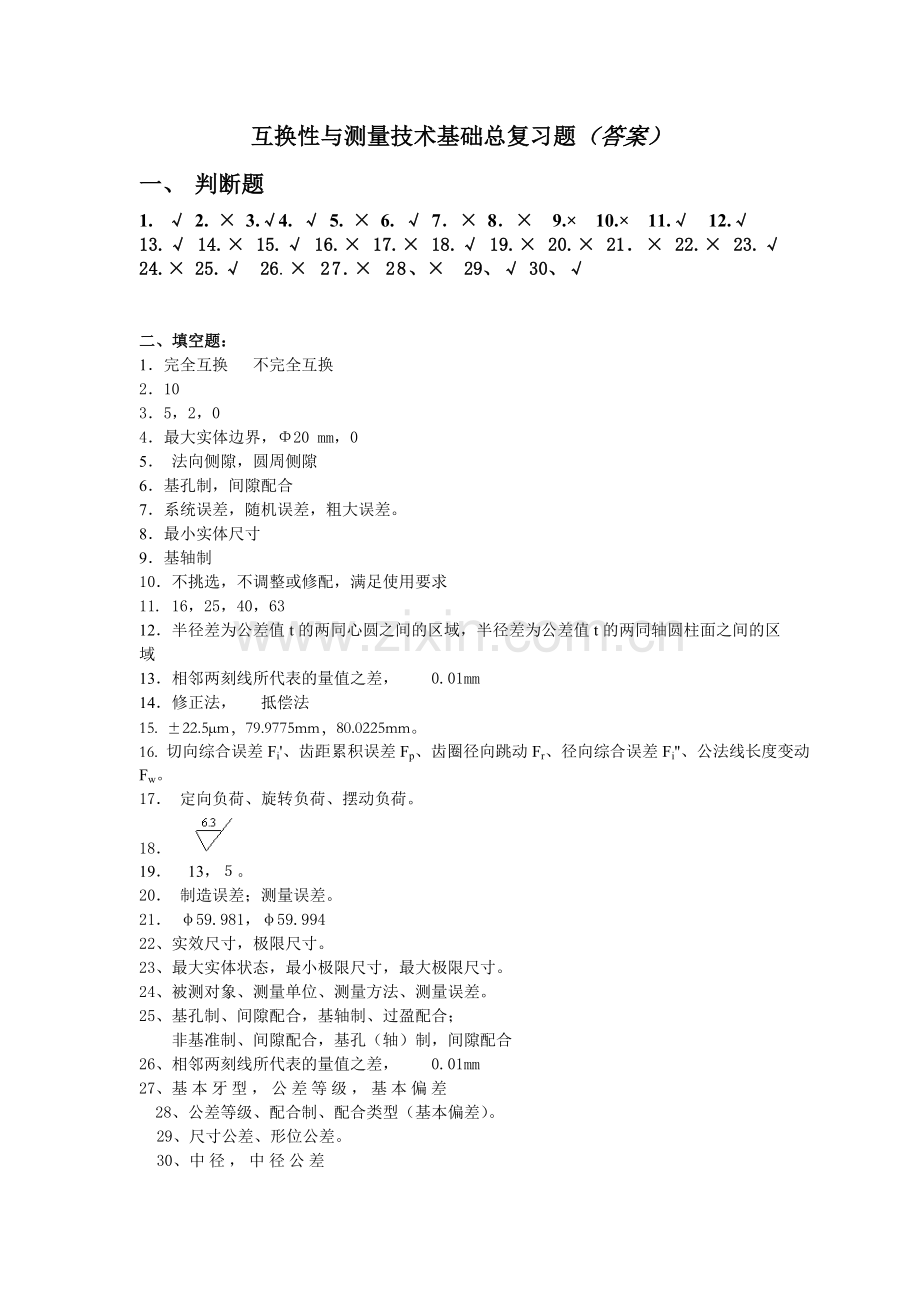

互换性与测量技术基础总复习题（答案）
一、 判断题
1. √ 2. × 3.√4. √ 5. × 6. √ 7．× 8．× 9.× 10.× 11.√ 12.√
13.√ 14.× 15.√ 16.× 17.× 18.√ 19.× 20.× 21．× 22.× 23.√ 24.× 25.√ 26.× 27.× 28、× 29、√ 30、√

二、填空题：
1．完全互换 不完全互换
2．10
3．5，2，0
4．最大实体边界，Φ20 mm，0
5． 法向侧隙，圆周侧隙
6．基孔制，间隙配合
7．系统误差，随机误差，粗大误差。
8．最小实体尺寸
9．基轴制
10．不挑选，不调整或修配，满足使用要求
11. 16，25，40，63
12．半径差为公差值t的两同心圆之间的区域，半径差为公差值t的两同轴圆柱面之间的区域
13．相邻两刻线所代表的量值之差， 0.01mm
14．修正法， 抵偿法
15. ±22.5μm，79.9775mm，80.0225mm。
16. 切向综合误差Fi'、齿距累积误差Fp、齿圈径向跳动Fr、径向综合误差Fi''、公法线长度变动Fw。
17． 定向负荷、旋转负荷、摆动负荷。　　　
18．
19． 13，５。
20． 制造误差；测量误差。
21． φ59.981，φ59.994
22、实效尺寸，极限尺寸。
23、最大实体状态，最小极限尺寸，最大极限尺寸。
24、被测对象、测量单位、测量方法、测量误差。
25、基孔制、间隙配合，基轴制、过盈配合；
非基准制、间隙配合，基孔（轴）制，间隙配合
26、相邻两刻线所代表的量值之差， 0.01mm
27、基本牙型，公差等级，基本偏差
28、公差等级、配合制、配合类型（基本偏差）。
29、尺寸公差、形位公差。
30、中径，中径公差

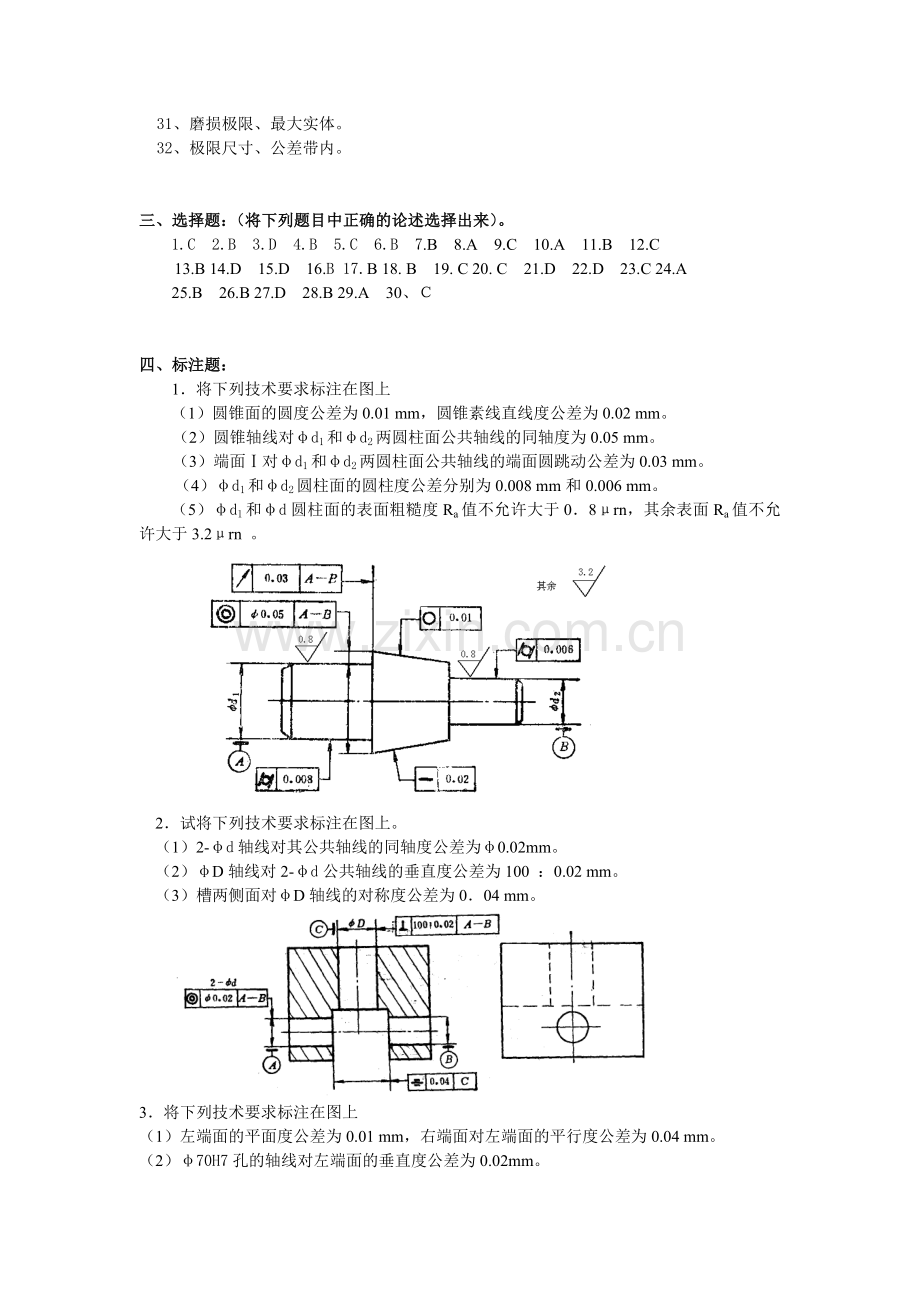

31、磨损极限、最大实体。
32、极限尺寸、公差带内。

三、选择题：（将下列题目中正确的论述选择出来）。
1.C 2.B 3.D 4.B 5.C 6.B 7.B 8.A 9.C 10.A 11.B 12.C
13.B 14.D 15.D 16.B 17.B 18. B 19. C 20. C 21.D 22.D 23.C 24.A
25.B 26.B 27.D 28.B 29.A 30、Ｃ

四、标注题：
1．将下列技术要求标注在图上
（1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。
（2）圆锥轴线对φd1和φd2两圆柱面公共轴线的同轴度为0.05 mm。
（3）端面Ⅰ对φd1和φd2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。
（4）φd1和φd2圆柱面的圆柱度公差分别为0.008 mm和0.006 mm。
（5）φd1和φd圆柱面的表面粗糙度Ra值不允许大于0．8μrn，其余表面Ra值不允许大于3.2μrn 。

2．试将下列技术要求标注在图上。
（1）2-φd轴线对其公共轴线的同轴度公差为φ0.02mm。
（2）φD轴线对2-φd公共轴线的垂直度公差为100 ：0.02 mm。
（3）槽两侧面对φD轴线的对称度公差为0．04 mm。

3．将下列技术要求标注在图上
（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。

4． 将表面粗糙度符号标注在图上，要求
（1）用任何方法加工圆柱面φd3，R a最大允许值为3.2μm。
（2）用去除材料的方法获得孔φd1，要求R a最大允许值为3.2μm。
（3）用去除材料的方法获得表面A，要求Rz最大允许值为3.2μm。
（4）其余用去除材料的方法获得表面，要求R a允许值均为25μm 。

5、试将以下要求用形位公差代号标注在图中
（1）Φd圆柱面的圆柱度公差为0.012mm；
（2）右端面对Φd轴线的圆跳动公差为0.01mm；
（3）Φd轴线的直线度公差为Φ0.008mm；
（4）圆锥面A的圆度公差为0.006mm；
（5）圆锥面A素线的直线度公差为0.005mm。
（6）Φd圆柱面的表面粗糙度Ra值不允许大于1.6μrn，其余表面Ra值不允许大于6.3μrn 。

6．试将下列技术要求标注在图上
（1）大端圆柱面的尺寸要求为φ45 0 -0.02，并采用包容要求。
（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn。
（3）小端圆柱面的尺寸要求为φ25土0．007mrn，素线直线度公差为0．01mrn，并采用包容要求。
（4）大端圆柱面的表面粗糙度Ra值不允许大于0．8μrn，其余表面Ra值不允许大于1．6μrn 。

五、改错题
1．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。
答案：

2．答案：

3．答案：

4．答案：

5．答案：

6． 答案：

六、计算题
1．答案：
Tf=0.050mm Ymax=-0.010mm
ES=+0.020mm EI=-0.010mm
孔尺寸为60+0.020 -0.010mm ，轴尺寸为600 　-0.０20mm。为基轴制，过渡配合。

2．答案：
（1）被测要素遵守最大实体要求。
（2）单一要素的实效尺寸=φ20.02mm
关联要素的实效尺寸=φ20.05mm
（3）直线度公差的给定值为φ0.02mm，
垂直度公差的给定值为φ0.05mm。
直线度误差的最大允许值为φ0.12mm，
垂直度误差的最大允许值为φ0.15mm。
（4）若被测要素实际尺寸处处为φ19.97mm，则此时垂直度误差的允许值
为φ0.03+φ0.05=φ0.08，今测得轴线对基准A的垂直度误差为φ0.09mm超出了允许值，故不合格。
3．下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。

基本尺寸
孔
轴
Xmax 或Ymin
Xmin或Ymax
Tf
ES
EI
Th
es
ei
Ts
φ25
+0.052
0
0.052
+0.030
-0.022
0．052
+0.074
-0.030
0. 104
φ45
-0.025
-0.050
0．025
0
-0.016
0.016
-0.009
-0.050
0.041

4、计算检验轴用工作量规的工作尺寸，并画出量规的公差带图。
答案：查表得：IT8=33μm，m8的基本偏差为+8μm，工件极限偏差为：
es=+0.041，ei=+0.008
查表可得，工作量规制造公差T=3.4μm，通规制造公差带中心到工件最大实体尺寸距离Z=5μm；

5、计算检验孔用工作量规的工作尺寸，并画出量规的公差带图。
答案：查表得：IT9=62μm，H9的孔，工件极限偏差为：
ES=+0.062，EI=0
查表可得，工作量规制造公差T=5μm，通规制造公差带中心到工件最大实体尺寸距离Z=8μm；

七、综合题
1．根据题图，按表列要求填入表中。
a) b) c)

答案 （单位：mm）
图例
采用公差原则
边界及边界尺寸
给定的形位公差值
可能允许的最大形位误差值
a
独立
×
φ0.008
φ0.008
b
包容
MMC边界φ20
φ0.02
φ0.02
c
最大实体
MMVC边界φ19.995
φ0.005
φ0.026

2．答案：
1、φ50孔轴线对底面的平行度公差为φ0.03；
2、φ80孔轴线对底面的垂直度公差为φ0.02；
3、右端面对φ130孔轴线的圆跳动公差为0.03；
4、φ130孔轴线对φ50孔轴线的同轴度公差为φ0.01；
5、底面的平面度公差为0.012。
3．答案：

序号
名 称
公差带形状及含义
公差大小
（1）
圆度
同一正截面上，两同心圆之间的区域
同心圆之间的半径差为0.004mm
（2）
圆跳动
在垂直于基准轴线的任意测量平面内，圆心在基准轴线A上的两同心圆之间的区域
同心圆之间的距离为0.015mm
（3）
平行度
平行于基准面B的两平行平面之间的区域
两平行平面之间的距离0.02mm
（4）
垂直度
垂直于基准轴线A的两平行平面之间的区域
两平行平面之间的距离0.01mm

4．答案：

代号
解释代号含义
公差带形状

∮30G7的孔的轴线与∮16H6小孔的同轴度公差为0.04mm
以∮16H6孔的理想轴线为轴线，直径为∮0.04mm的圆柱面所包含的区域

外圆锥面相对于基准轴线B的圆跳动公差为0.05mm
垂直于被测锥面的理想锥面上距离为0.05mm的两个平行圆之间的区域

左端面A相对于基准轴线B的垂直度公差为0.02mm
距离为0.02mm，垂直于∮16H6小孔（基准）轴线的两平行平面之间的区域

4个∮8H9的小孔的轴线相对于第一基准A第二基准B的位置度公差为0.1mm
直径为0.1mm的圆柱面，其轴线垂直于基准平面A，且与基准轴线B平行，距离为理论正确尺寸。
