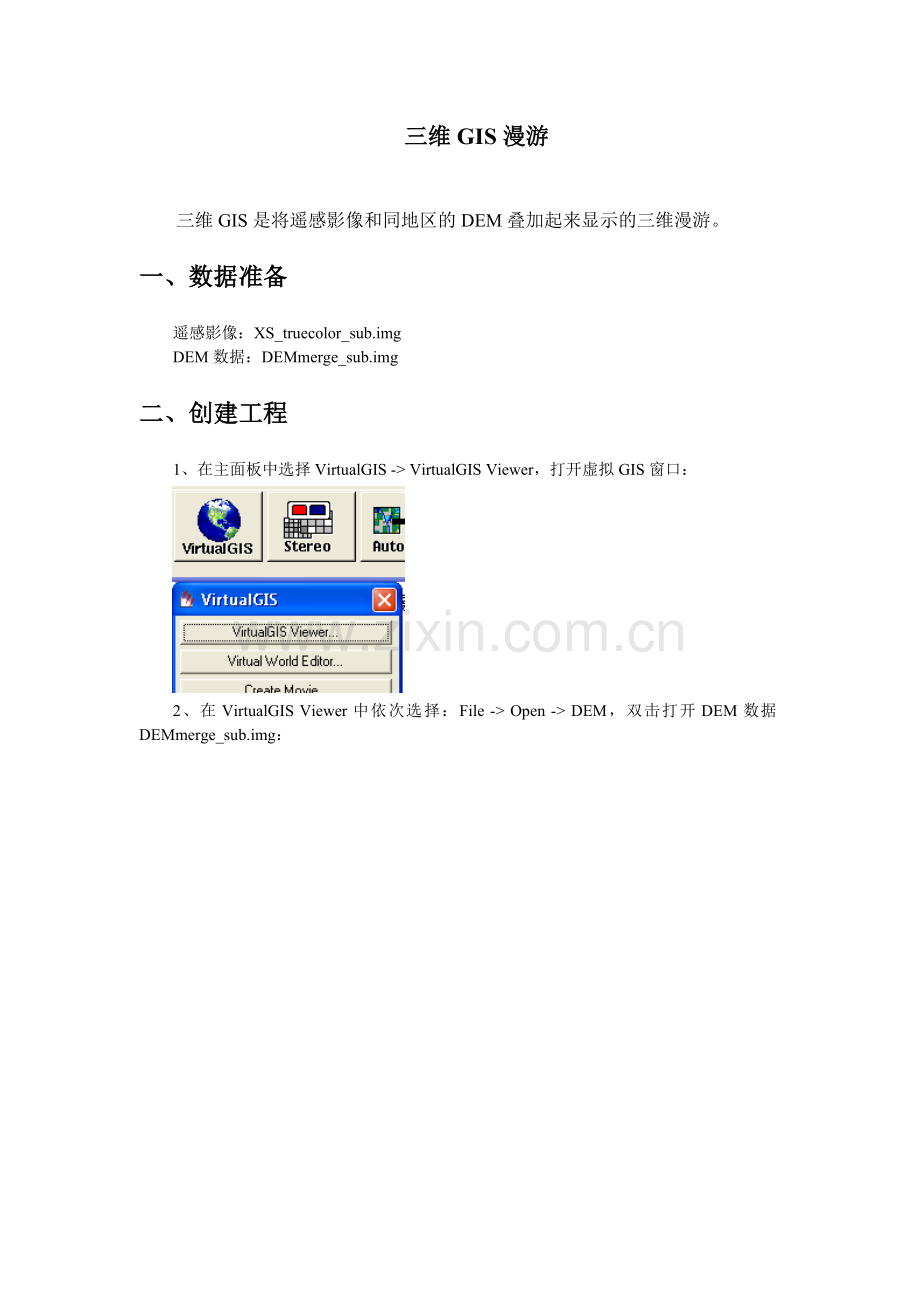

三维GIS漫游
三维GIS是将遥感影像和同地区的DEM叠加起来显示的三维漫游。
一、数据准备
遥感影像:XS_truecolor_sub.img
DEM数据:DEMmerge_sub.img
二、创建工程
1、在主面板中选择VirtualGIS -> VirtualGIS Viewer,打开虚拟GIS窗口:
2、在VirtualGIS Viewer中依次选择:File -> Open -> DEM,双击打开DEM数据DEMmerge_sub.img:
默认打开后如上图,可以调整一些参数,依次选择:View -> Scene Properties,在打开的对话框中选择“DEM”标签,
其中第一个参数Exaggeration表示夸大高程的倍数,此处夸大3倍后的效果为:
3、加载遥感影像,依次选择:File -> Open -> Raster Layer,双击选择XS_truecolor_sub.img,加载后的窗口为:
4、保存工程,依次选择:File -> Save -> Project as,给一个工程名,以后会有用。
三、三维漫游
3.1、手动漫游
在VirtualGIS Viewer窗口中,有一个下拉框:,默认为Position,常用的几个选项为:
Position:定位导航模式
Target:目标导航模式
Dashboard:控制板导航模式
Terrain:地形导航模式
在这几个模式中,鼠标左键控制旋转,鼠标中键控制放大缩小。
3.2、虚拟飞行
1、定义飞行路线:在打开的虚拟GIS工程的VirtualGIS Viewer窗口中,点击按钮,打开影像的窗口:
在VirtualGIS Viewer窗口中依次选择:Navigation -> Flight Path Editor,打开飞行路径编辑器:
在飞行路径编辑器中选择按钮,打开窗口选择指示器:
此时在第一步打开的Viewer影像窗口任意位置点一下,表示选择了该影像,此时鼠标变成十字,在影像窗口中画连续的曲线,双击结束。此过程即为选择飞行路径:
此时在飞行编辑器中记录了该路径的信息:
其中ASL表示绝对高程,AGL表示相对高程,Look Azimuth表示太阳方位角,Look Pitch表示俯视角度,建议将Look Pitch的值改为-30,这些值都是可以根据实际需要进行修改的。修改过后点击保存修改结果。通过修改这些值,来达到更好的可视效果。每次修改了之后,都需要点击按钮才能执行后面的操作。
2、执行飞行:点击按钮,即可按照设定的路径开始飞行,点击按钮则结束飞行。
3、录制飞行视频:在VirtualGIS Viewer窗口中依次选择:File -> Movie -> Start Recording,选择一个保存文件。如果选择avi格式,则弹出下面的视频压缩窗口:
这里选择如下:
点击确定后启动录制进程。单击按钮开始飞行,即可开始录制。结束时,依次选择:File -> Movie -> Stop Recording。
4、清晰度调节:为了取得更好的显示效果,可以调节数据的清晰度。依次在VirtualGIS Viewer窗口中选择:View -> Level of Detail Control,在DEM LOD后面将参数改为80,在Raster LOD后将参数改为100,然后单击Apply按钮和Close按钮。此时清晰度会有明显改观。
