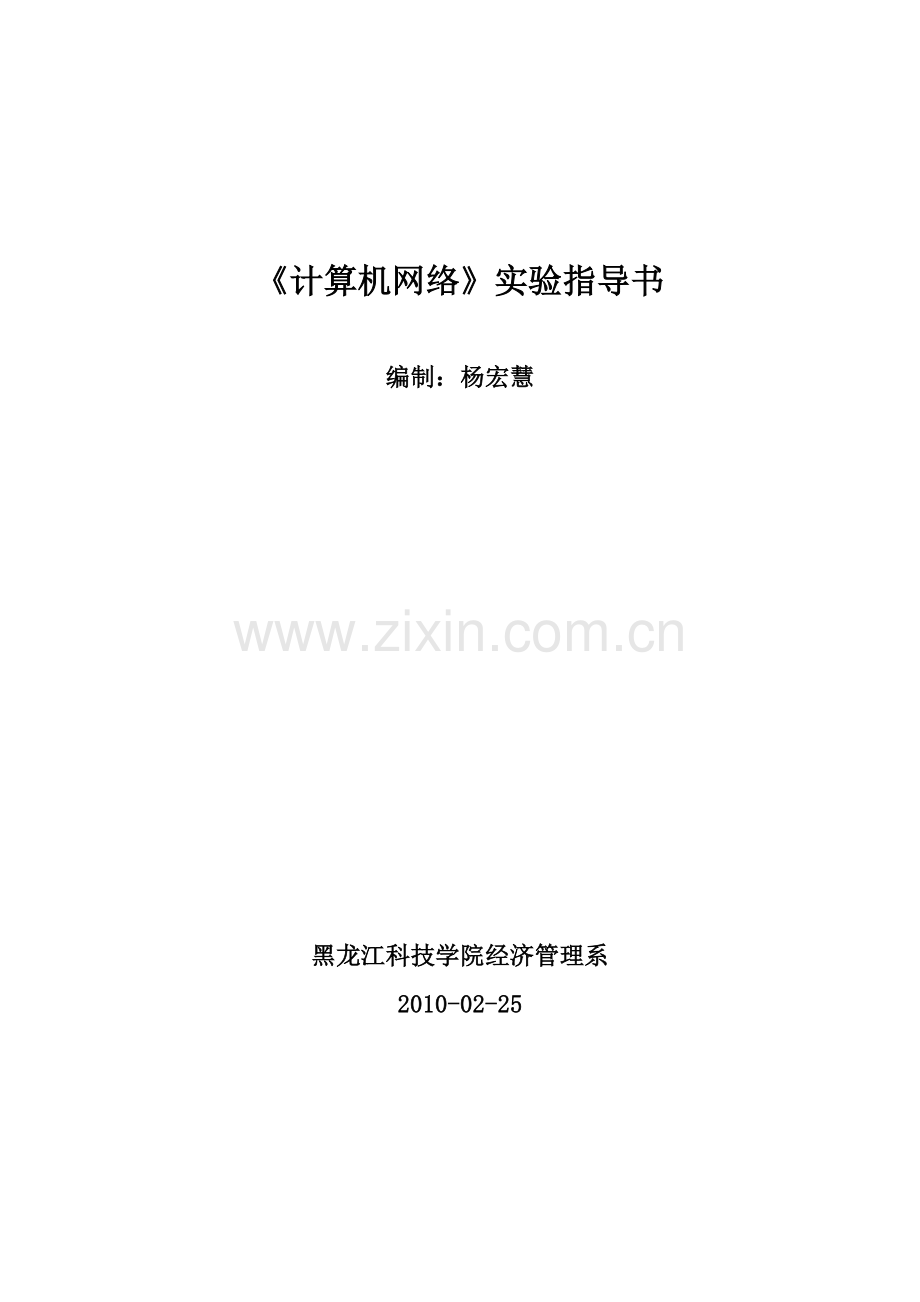

《计算机网络》实验指导书

编制：杨宏慧

黑龙江科技学院经济管理系
2010-02-25
前 言

在信息管理与信息系统专业的培养计划中，《计算机网络》是核心课程，其它管理类、工商类专业中，它是必修课或选修课。因此本课程在教学内容方面注重讲授计算机网络的基本理论、技术和方法。在实践能力方面着重培养运用所学知识解决实际问题的能力。实验课程不同于理论课程，应充分体现“教师指导下的以学生为中心”的教学模式，以学生为认知主体，充分调动学生的积极性和能动性，重视学生自学能力的培养。
网络技术的特点是理论性与实践性都很强，涉及到的知识面较广，概念繁多，并且比较抽象，仅靠课堂教学，学生难以理解和掌握。在学习网络的一般性原理和技术的基础上，必须通过一定的实验训练，才能真正掌握其内在机理。然而，在课时有限的情况下如何组织计网络实验教学的内容和实验实施手段，使之既能配合课堂教学，加深对所学内容的理解，又能紧跟网络技术的发展，培养和提高学生的实际操作技能，却不是件容易的事。根据教学计划的安排和教学大纲的总体要求，以配合计算机网络课程教学为主要目标，并兼顾以上考虑，编制计算机网络实验指导书，旨在规范实验内容，严格实验训练，达到实验教学的目的。
计算机网络实验作为课程实践性环节之一，是教学过程中必不可少的重要内容。通过计算机实验和案例分析，使学生加深理解、验证巩固课堂教学内容；增强计算机网络的感性认识；掌握计算机网络的理论、方法和技术；培养学生理论与实践相结合的能力。
实验指导书共开设6个实验项目，主要以配制各类应用服务器为主，以便学生到工作岗位后可立即投入实用。
本实验指导书由杨宏慧编写。由于网络实验包含诸多技术细节，时间仓促，不足之处在所难免，敬请批评指正。

编者
2010年02月

目 录

实验总体要求 4
实验一 Windows网络配置和TCP/IP协议配置及诊断 5
实验二　Web站点的创建与管理 11
实验三　FTP服务器的创建与管理 16
实验四　域名服务器（DNS）的设置及管理 20
实验五　配置Netmeeting进行网上通信和共享 24
附录：网络命令的使用详解 27

实验总体要求
l 按照各项实验内容做实验，包括操作、观察、记录、分析，通过操作和观察获得直观印象，有些实验还应该从获得的数据中分析软件的内部功能；
l 部分实验由于实验条件的限制，可能暂时不能进行，但也要按实验指导说明的操作步骤去理解和掌握；
l 每项实验均应提交实验报告，实验报告的内容可参照实验的具体要求，但总体上应包括以下内容：实验题目，实验内容说明，实验准备情况，实验记录，实验结果分析，实验过程中遇到的问题等。
实验一 Windows网络配置和TCP/IP协议配置及诊断
1 实验目的
学习在Windows系统中进行网络配置、用ping ipconfig/winipcfg命令工具来进行网络测试、使用tracert路由跟踪命令、使用netstat、arp命令查看网络状态。
本实验在于使学生更好地理解计算机网络设置的基本操作，掌握计算机网络配置的基本监测技术。
2 实验学时 2学时
3 实验内容
一、 Windows的网络配置
1、 进入网络配置
单击“开始”按钮，打开“开始”菜单，依次选择“设置”和“控制面板”，打开“控制面板”对话框。单击“网络和Internet连接”图标，再单击“网络连接”，选择“本地连接”，点鼠标右键选“属性”就直接进入“网络”对话框，如图1-1所示。在对话框中包括“常规”和“高级”二个标签选项。其中，“常规”标签用于添加和删除各种网络组件及配置已有网络组件的各种属性；“高级”标签选项用于启动和配制WindowsXP自带的防火墙。网络的配置工作就是在“常规” 标签里完成的。
常规标签里列出了已安装了的网络组件清单。这些组件可分成以下四类：客户端、适配卡、通信协议和服务。其中，“客户端”是网络客户机软件，它使用户的计算机可以访问网络中其他服务器提供的共享资源；“适配卡”即网络接口卡；“协议”指网络通信协议；“服务”组件使用户的计算机可以扮演服务器的角色，可以向网络中的其他计算机提供共享资源。

图1-1
2、 添加客户组件并设定属性
在“常规”标签中单击“安装”按钮，选择“客户”组件类型，然后单击“添加”，即可进入如图1-2所示的“选定网络客户”对话框。选择所需按确定即可。

图1-2
3、配置主网络登录、文件及打印共享
配置文件及打印共享，在图1-1中选择“Microsoft的网络文件和打印机共享”，按下“确定”按钮即可。
二、Windows TCP/IP 协议配置
添加并配置协议，网络通信协议是网络中不同计算机进行相互“交谈”的“语言”，网络中通信双方的计算机应采用相同的网络通信协议。
添加协议，在图1-1中单击“安装”，进入图1-3所示“选择网络组件类型”，选择“协
图1-3
议”，然后点击“添加”，即可进入如图1-3所示的“选定网络协议”对话框；
配置协议，在“常规”标签选项中的网络组件列表中“TCP/IP”并单击“属性”按钮，出现TCP/IP属性的对话框，如图1-4所示。

图1-4

图1-5
配置TCP/IP 协议，配置缺省网关和DNS服务器。IP地址的获得有两种方式，一个是自动从DHCP服务器中获得IP地址（动态IP），则选“自动获得IP地址”；另一种是指定IP地址，在“IP地址”一栏中输入主机的IP地址，在“子网掩码”一栏输入子网掩码即可。这里我们选择使用固定IP，IP地址填入“192.168.0.x”(X=你自己的机器号)网关填入”192.168.0.1”，DNS服务器的地址按图1-5所示填写。然后点击“确定”按钮，完成配置。
三、TCP/IP的测试（以下命令可选做，每个命令只做例题部分即可，参数部分也可选做）
1、使用Ping工具测试本机TCP/IP协议的工作情况，记录下相关信息。
Ping
验证与远程计算机的连接。该命令只有在安装了 TCP/IP 协议后才可以使用。
Ping程序实际就是发送一个ICMP回显请求报文给目的主机，并等待回显的ICMP应答。然后打印出回显的报文。Ping不通一个地址，并不一定表示这个IP不存在或者没有连接在网络上，因为对方主机可能做了限制，比如安装了防火墙，因此Ping不通并不表示不能使用FTP或者TELNET连接。
PING得到的结果包括字节数、反应时间、以及生存时间。Ping程序通过在ICMP报文数据中存放发送请求的时间来计算返回时间。当应答返回时，根据现在时间减去报文中存放的发送时间就得到反应时间了。生存时间（TTL），本来就存放在IP数据报的头部，直接就能够获取。
ping [-t] [-a] [-n count] [-l length] [-f] [-i ttl] [-v tos] [-r count] [-s count] [[-j computer-list] | [-k computer-list]] [-w timeout] destination-list

参数
-t Ping 指定的计算机直到中断。
-a 将地址解析为计算机名。
-n count 发送 count 指定的 ECHO 数据包数。默认值为 4。
-l length 发送包含由 length 指定的数据量的 ECHO 数据包。默认为 32 字节；最大值是 65,527。
-f 在数据包中发送“不要分段”标志。数据包就不会被路由上的网关分段。
-i ttl将“生存时间”字段设置为 ttl 指定的值。
-v tos 将“服务类型”字段设置为 tos 指定的值。
-r count 在“记录路由”字段中记录传出和返回数据包的路由。count 可以指定最少 1 台，最多 9 台计算机。
-s count 指定 count 指定的跃点数的时间戳。
-j computer-list 利用 computer-list 指定的计算机列表路由数据包。连续计算机可以被中间网关分隔（路由稀疏源）IP 允许的最大数量为 9。
-k computer-list 利用 computer-list 指定的计算机列表路由数据包。连续计算机不能被中间网关分隔（路由严格源）IP 允许的最大数量为 9。
-w timeout 指定超时间隔，单位为毫秒。
destination-list 指定要 ping 的远程计算机。
较一般的用法是 ping –t 或者ping 192.168.0.25
例如：
在WINXP中，单击“开始”，选择“运行”菜单，在文本框打开中输入命令cmd后点“确定”按钮进入命令行界面，按如下顺序操作。
C:\>ping
Pinging [10.10.2.21] with 32 bytes of data:
Reply from 10.10.2.21: bytes=32 time=10ms TTL=253
Reply from 10.10.2.21: bytes=32 time<10ms TTL=253
Reply from 10.10.2.21: bytes=32 time<10ms TTL=253
Reply from 10.10.2.21: bytes=32 time<10ms TTL=253
Ping statistics for 10.10.2.21:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 10ms, Average = 2ms
2、使用IPconfig工具测试本机TCP/IP网络配置，记录下相关信息。
该诊断命令显示所有当前的 TCP/IP 网络配置值。该命令在运行 DHCP 系统上的特殊用途，允许用户决定 DHCP 配置的 TCP/IP 配置值。
ipconfig [/? | /all | /release [adapter] | /renew [adapter]| /flushdns | /registerdns | /showclassid adapter| /setclassid adapter [classidtoset] ]
/all 产生完整显示。在没有该开关的情况下 ipconfig 只显示 IP 地址、子网掩码和每个网卡的默认网关值。
例如：
C:\>ipconfig
Windows 2000 IP Configuration
Ethernet adapter 本地连接:
Connection-specific DNS Suffix . :
IP Address. . . . . . . . . . . . : 10.111.142.71 //IP地址
Subnet Mask . . . . . . . . . . . : 255.255.255.0 //子网掩码
Default Gateway . . . . . . . . . : 10.111.142.1 //缺省网关
C:\>ipconfig /displaydns //显示本机上的DNS域名解析列表
C:\>ipconfig /flushdns //删除本机上的DNS域名解析列表
4 实验性质
验证性实验
5 实验步骤和注意事项
实验按下述步骤进行：
1．熟悉WINDOWS XP环境；
2．设置网络配置；
3．测试配置的网络。
实验二　Web站点的创建与管理
一、实验目的：
掌握IIS的安装及其提供的基本服务；
掌握设置、发布及访问Web站点的操作。
二、实验内容：
在服务器上安装IIS，启用IIS管理控制台。
利用Internet服务管理器创建一个Web站点，并将制作好的网页发布到Web服务器上。
三、实验要求：
本实验应完成安装IIS并启用IIS管理控制台。
本实验应完成Web站点的设置，并掌握向Web站点发布网页及访问的方法。
四、实验学时：2学时
五、实验步骤
１．IIS5.0的安装
安装IIS5.0前，首先要了解软件和硬件的必备条件，并且根据需要确定选择IIS的哪些功能选项，不要过多的安装自己暂时不需要的功能选项。为了使系统更加安全，建议用NTFS格式化使用IIS的所有驱动器。
安装步骤：
（1）在“Windows组件向导”中，选中Internet 信息服务（IIS），单击“详细信息”按钮，打开如图2-1所示的“Internet信息服务（IIS）”窗口。

图2-1 Internet信息服务（IIS）窗口
（2）根据需要选择要安装的组件，并单击“确定”按钮，返回到“Windows组件向导”窗口。
（3）单击“下一步”按钮，系统开始配置组件，出现“插入磁盘”窗口，插入Windows 2000光盘，单击“确定”按钮。
（4）根据所选组件多少，需要一段时间配置完成显示“完成Windows组件向导”窗口，单击“完成”按钮，返回到“添加/删除程序”窗口，单击“关闭”按钮，完成IIS的安装。
（5）安装完毕后，在“管理工具”中增加了“Internet服务器管理器”选项，单击该选项打开“Internet信息服务”窗口，如图2-2所示。

图2-2 “Internet信息服务”窗口
2．WWW服务器的设置
（1）打开“Internet信息服务”窗口，鼠标单击打开IIS服务器所在计算机的目录树。
（2）选择“默认Web站点”项，单击鼠标右键，从快捷菜单中选择“属性”项，打开“默认Web站点属性”对话框”默认Web站点一般用于对应向所有人开放的WWW站点，如图2-3所示。
图2-3“默认WEB站点属性”对话框
（3）在“Web站点”选项卡中的“IP地址”下拉文本框中选择一个IP地址，如选择“202.113.244.204”；在“TCP端口”文本框中维持原来的“80”不变。如图2-4所示。
图2-4 设置WEB站点的IP地址
（4）在“主目录”选项卡中的“本地路径”文本框中通过“浏览”按钮来选择主页文件所在的目录如D:\myweb。如图2-5所示。

图2-5 “默认Web属性－主目录”对话框
（5）设置“文档”：在“文档”选项卡中，必须选择“启用默认文档”项，可以再增加需要的默认文档名并可调整搜索顺序。此项作用是，当在浏览器中只输入域名（或IP地址）后，系统会自动在“主目录”中按由上到下次序寻找列表中指定的文件名，如能找到第一个则调用第一个；否则再寻找并调用第二个、第三个……如果“主目录”中没有此列表中的任何一个文件名存在，则显示找不到文件的出错信息。如图2-6所示。

图2-6 “默认Web属性－文档”对话框
（6）其他项目均可不用修改，直接单击“确定”按钮即可，这时会出现一些“继承覆盖”等对话框，一般选“全选”之后再单击“确定”按钮即最终完成“默认Web站点”的属性设置。如图2-7所示。

图2-7 “继承覆盖”对话框
3．发布Web站点
发布Web站点，可以通过FrontPage、Windows 2000、Internet Explorer5.0和Office 2000
等进行发布，以下为通过Internet Explorer5.0发布站点的具体步骤：
（1）首先打开浏览器，在浏览器的菜单栏中，单击“文件→打开”命令,出现图2-8。
图2-8“打开”对话框
（2）在“打开”的对话框中，输入Web服务器的地址，选择“以Web文件夹方式打开”复选框；单击“确定”按钮。接下来输入有相应权限的用户名和密码（用户名一定要属于该站点的作者账户组（Authors）或管理员账户组（Admin）,即他要有相应的发布权限），如果输入的用户名和密码被Web服务器接受，Windows 2000会打开相应的Web服务器站点主目录。
4．在客户机上访问Web服务器
在Windows XP 工作站上访问Web服务器主页之前，必须对其安装的TCP/IP作必要的设置，否则不能使用域名对其进行访问。设置步骤如下：
（1）在Windows XP 工作站的任务栏上，依次选择“开始→控制面板→网络和Internet连接→网络连接”命令选项。
（2）在打开的“网络连接”窗口中，选择“本地连接”图标，单击右键，选择“属性”打开“本地连接 属性”对话框，如图2-9。
（3）在“本地连接 属性”对话框中，选择“internet协议（TCP/IP）”后，单击“属性”按钮，激活“TCP/IP属性”对话框，如图2-10。
（4）“使用下面的DNS服务器地址”处依次添加DNS服务器的IP地址202.97.224.68（图中DNS为黑龙江信息港提供的域名服务器地址）；
（5）选择使用192.168.0.X 作为你自己的IP地址，其中X是你所用计算机的号。192.168.0.1作为网关。
（6）启动IE浏览器，在URL后的地址栏内，输入用户主页的IP地址或主机域名，即可以浏览到用户所发布的主页。（如果无DNS服务器，可在URL后的地址栏内，输入用户主页的IP地址或主机域名，即可以浏览到用户所发布的主页）
图2-10 TCP/IP属性

图2-9本地连接属性对话框

实验三　FTP服务器的创建与管理
Internet除了通过WWW来获得资源以外，用户可以通过FTP服务来传输文件。FTP是”File Transfer Protocol”的缩写，又称文件传输协议。与WWW服务相比，它没有丰富的图像和声音，但是它在Internet上进行传输文件的效率非常高，通过IIS，可以在装有Windows 2000操作系统的计算机安装FTP服务器，它使用21作为默认的TCP端口号。
一、实验目的：
掌握FTP服务器的安装、配置和管理。
二、实验内容：
在Internet服务器中创建FTP服务器，完成虚拟目录的设置，实现一个IP地址多个FTP服务。
三、实验要求：
本实验应完成在Internet服务器中创建FTP服务器，完成虚拟目录的设置，实现一个IP地址多个FTP服务。
四、实验学时：2学时
五、实验步骤
１．创建FTP站点
（1）在“Internet 信息服务”窗口，单击鼠标右键点击“默认FTP”站点项，从快捷菜单中选择“新建”→“站点”，打开FTP站点创建向导窗口，如图3-1所示。
图3-1 “FTP站点创建向导”对话框

（2）单击“下一步”按钮，打开“FTP站点创建向导－FTP站点说明”对话框，在说明文本框中输入站点相关信息。如图3-2所示。

图3-2 “FTP站点创建向导－FTP站点说明”对话框
（3）单击“下一步”按钮，打开“FTP站点创建向导－IP地址和端口设置”对话框。在IP地址下拉文本框和TCP端口文本框中。分别输入FTP站点的IP地址和TCP端口号。TCP端口号默认为21。如图3-3所示。

图3-3 “FTP站点创建向导－IP地址和端口设置”对话框
（4）单击“下一步”按钮，打开“FTP站点创建向导－FTP站点主目录”对话框，在路径文本框中输入FTP服务器主目录路径，如D:\my ftp，如图3-4所示。
图3-4 “FTP站点创建向导－FTP站点主目录”对话框

（5）单击“下一步”按钮，打开“FTP站点创建向导－FTP站点访问权限”对话框，设置FTP站点的访问权限，包括“读取”和“写入”两种用户权限。如图3-5所示。
图3-5 “FTP站点创建向导－FTP访问权限”对话框

（6）单击“下一步”按钮，显示“成功完成FTP站点创建向导”窗口，单击“完成”按钮，一个FTP站点设置完成。我们可以将一些资源放入该站点中，在客户机端键入“FTP：\\202.113.244.204”，即可共享资源。
2．虚拟目录的实现
虚拟目录可以使一台计算机提供多个站点主机，并且可以把站点的内容放在其他计算机上，可以使管理员灵活地管理、配置计算机的资源。
（1）在FTP主目录下创建与要指向的虚拟目录同名的目录。
（2）打开“Internet 信息服务”，单击鼠标右键点击要创建虚拟目录的FTP站点，选择“新建”菜单下的“虚拟目录”项，启动向导，单击“下一步”按钮。输入别名，单击“下一步”按钮。
（3）设置权限。点击“下一步”按钮，单击“完成”按钮，如图3-6所示。

图3-6 虚拟目录的实现
3．在一个IP地址上实现多个FTP服务器
FTP不支持主机头，在只有一个IP地址的服务器上实现多个FTP服务器可以通过更改它们的端口。注意更改的端口不能和其他已经用的端口发生冲突。
（1）打开“Internet 信息服务”，选择完服务器后，单击鼠标右键点击“新建”菜单下的“FTP站点”，启动向导。
（2）输入FTP站点的说明，单击“下一步”按钮。
（3）更改端口，单击“下一步”按钮，如图3-7所示。
图3-7 ”FTP站点创建向导－IP地址端口设置”对话框
（4）选择主目录的路径，单击“下一步”按钮。
（5）设置FTP站点的访问权限，单击“下一步”按钮，单击“完成”按钮。
以相同的方法可以创建多个FTP站点，但是要更改不同的端口号。
实验四　域名服务器（DNS）的设置及管理
一、实验目的：
掌握域名服务器的设置和管理。
二、实验内容：
安装、启用以及配置DNS服务器。
三、实验要求：
本实验应完成安装、启用以及配置DNS服务器的操作。包括：创建正向区域、创建反向区域、创建主机记录和设置DNS转发器等基本操作。
四、实验学时：2学时
五、实验步骤
1．安装DNS服务
安装有Windows 2000 Server系统的计算机都能够充当DNS服务器（一般由域控制器担当这一角色）。建议用户将充当DNS服务器的计算机中的IP地址设置为静态。如果Windows 2000系统中尚未安装DNS服务组件（管理员程序组或计算机管理器中没有DNS项），需要按下述步骤添加DNS服务。
（1）在Windows 2000中打开控制面板，双击“添加/删除程序”图标，单击窗口左侧的“添加/删除Windows组件”图标，如图4-1所示。
图4-1 “添加/删除程序”窗口

图4-2 “Windows组件向导－Windows组件”对话框

（2）单击“组件”按钮打开出现如图4-2所示的“Windows组件向导－Windows组件”对话框，在组件列表中选择“网络服务”项，单击“详细信息”按钮打开网络服务组件对话框，如图4-3所示。

图4-3 “网络服务”对话框
（3）在图4-3中的网络服务的子组件列表中选择”域名服务系统（DNS）”项，单击”确定”按钮，单击“下一步”按钮，运行Windows组件向导后，单击 “完成”按钮结束安装。
（4）重新启动计算机，引导到Windows 2000之后，DNS服务开始生效。注意上述步骤的前提是服务器计算机已经安装TCP/IP协议。
2．创建搜索区域
管理DNS服务器的工作主要在DNS管理器中进行。在管理工具中，单击”DNS”打开如图4-4所示的DNS管理器窗口。我们注意到DNS管理器的DNS服务器节点下有”正向搜索区域”和”反向搜索区域”两个子节点，他们是DNS服务管理的基本单位。
图4-4 “DNS管理器”窗口
（1）正向搜索区域
正向搜索区域用于正向搜索，它将域名解析为IP地址。一台DNS服务器上至少要有一个正向搜索区域才能工作。
（2）反向搜索区域
反向搜索区域用于反向搜索，它将IP地址解析为域名。Nslookup之类的工具需要反向搜索，此外IIS中的域名限制也依赖于反向搜索来实现。下面我们以创建正向搜索区域为例，描述区域创建的具体步骤：
l 在DNS管理器中展开DNS服务器图标，右击”正向搜索区域”子节点，从快捷菜单中单击”创建区域”项，打开DNS新建区域向导窗口，或者选择”正向搜索区域”子节点，从”操作”菜单项的下拉菜单中选择”新建区域”项，打开”新建区域向导”窗口。
l 单击”下一步”按钮，打开如图4-5所示的”新建区域向导－区域类型”对话框。在该对话框中，可以选择指定新建正向搜索区域的类型：活动目录集成的区域、主要区域或者辅助区域。

图4-5”新建区域向导－区域类型”对话框
l 选定区域类型后单击“下一步”按钮，进入“新建区域向导－区域名”对话框。
l 指定区域名称，例如，单击”下一步”按钮，进入“新建区域向导－区域文件”对话框，如图4-6所示。
l 根据前面所选区域类型的不同，这一步所配置的信息亦不相同，如果选择创建标准主区域，则在此指定区域映射文件名称，或者指定一个现有文件作为区域文件；如果选择创建标准辅助区域，则在此指定辅助区域所对应主区域的DNS服务器，在“IP地址”栏中输入主控DNS服务器地址，单击“添加”按钮加入列表，DNS将按照列表中的主控服务器顺序逐一联系它们，单击“上移”按钮或者“下移”按钮可以更改主控服务器在列表中的顺序。单击“下一步”按钮，进入“新建区域向导－正在完成新建区域向导”窗口。

图4-6”新建区域向导－区域文件”对话框
l 单击“完成”按钮，完成了正向搜索区域的创建。
l 在如图4-7所示DNS管理器窗口中，展开DNS管理器中的DNS服务器”正向搜索区域”节点，单击鼠标右键选择标准主要区域，从快捷菜单中选择”新建域”选项，打开如图4-8所示的”新建域”对话框。
图4-7 “DNS管理器”窗口
l 输入子域名称，单击“确定”，按钮，则在图4-7中正向搜索区域的标准主要区域下新增了刚创建的域名。

图4-8 “DNS新建域”对话框
l 新的子域可以加入任何资源记录，也可以建立下一级子域。
下面以主机资源记录为例，说明添加资源记录的方法：
l 打开DNS管理器，展开DNS管理器控制树中的相应节点，选择欲创建主机资源记录的区域（可以是标准主要区域或者其子区域）单击鼠标右键，从快捷菜单中选择“新建主机”项，打开如图4-9所示的“新建主机”对话框。
l 输入主机名称（主机名即可，不必输入全域名），指定其IP地址，单击“添加主机”按钮，屏幕显示“DNS－成功地创建主机记录”对话框。
.
图4-9 “新建主机”对话框
l 单击”确定”按钮，返回到”新建主机”对话框。按上述方法添加任意多个记录后，单击”取消”按钮返回。

31
实验五　配置Netmeeting进行网上通信和共享
NetMeeting 为遍布世界各地的人们提供了一种新的通讯方式。通过 NetMeeting，我们可以参加会议，在使用 NetMeeting 功能的共享程序中工作，并通过 Internet 或企业内部网传递信息。
一、实验目的：
掌握网络会议的建立、配置和使用。
二、实验内容：
学会Netmeeting服务器的配制、登录及使用。
三、实验要求：
本实验应完成Netmeeting服务器的配制、登录及使用，通过本次实验掌握网络会议的建立、配置和使用。
四、实验学时：2学时
五、实验步骤
1．启动NetMeeting服务器
（1）默认情况下，在WindowsXP 中不能从程序菜单中启用NetMeeting，可以通过命令行的方式启动。方法如下：
单击“开始”，选择“运行”命令，在对话框中键入“conf”，如图5-1 。

图5-1 网络服务

2．登录Netmeeting服务器
（1）单击图5-1中的确定则可以启动NetMeeting配置向导，如图5-2所示

图5-2 登录netmeeting
（2）单击“下一步”，如图5-3所示，填写相应的用户信息。

　　　　　图5-3 “填写用户信息”对话框
（3）单击“下一步”，如图5-4所示，输入服务器的IP地址。

图5-4 “是否登陆NetMeeting服务器”对话框
（4）单击“下一步”，如图5-5所示，选择局域网。

　　　　　　　　图5-5 　”选择局域网”对话框
注意选择正确的服务器名，才能登录成功。然后对声音部件的配置，可以选择默认选项，也可以根据需要进行调节。
3．Netmeeting的使用
可以从您的计算机或称为会议服务器的计算机上主持会议。主持会议时，可以选择会议名、密码、安全性以及谁能够被邀请参加会议。从会议服务器主持会议时，可以访问服务器并从列表中选择会议。如果会议未命名，您可以使用默认名“Personal Conference”，或提供您自己的名称。如图5-6所示。

图5-6 主持会议

附录：网络命令的使用详解
3、使用Winipcfg(Win98用)工具测试本机TCP/IP网络配置，记录下相关信息。
4、使用Tracert工具测试本机到 所经过的路由数，记录下相关信息。
该诊断实用程序将包含不同生存时间 (TTL) 值的 Internet 控制消息协议 (ICMP) 回显数据包发送到目标，以决定到达目标采用的路由。要在转发数据包上的 TTL 之前至少递减 1，必需路径上的每个路由器，所以 TTL 是有效的跃点计数。数据包上的 TTL 到达 0 时，路由器应该将“ICMP 已超时”的消息发送回源系统。Tracert 先发送 TTL 为 1 的回显数据包,并在随后的每次发送过程将 TTL 递增 1，直到目标响应或 TTL 达到最大值，从而确定路由。路由通过检查中级路由器发送回的“ICMP 已超时”的消息来确定路由。不过，有些路由器悄悄地下传包含过期 TTL 值的数据包，而 tracert 看不到。

tracert [-d] [-h maximum_hops] [-j computer-list] [-w timeout] target_name
参数
/d 指定不将地址解析为计算机名。
-h maximum_hops 指定搜索目标的最大跃点数。
-j computer-list 指定沿 computer-list 的稀疏源路由。
-w timeout 每次应答等待 timeout 指定的微秒数。
target_name 目标计算机的名称。

最简单的一种用法如下：
C:\>tracert

Tracing route to [10.10.2.21]
over a maximum of 30 hops:
1 <10 ms <10 ms <10 ms 10.111.136.1
2 <10 ms <10 ms <10 ms 10.0.0.10
3 <10 ms <10 ms <10 ms 10.10.2.21
Trace complete.
5、使用Netstat工具，记录下相关信息。
该诊断命令使用 NBT（TCP/IP 上的 NetBIOS）显示协议统计和当前 TCP/IP 连接。该命令只有在安装了 TCP/IP 协议之后才可用。
nbtstat [-a remotename] [-A IP address] [-c] [-n] [-R] [-r] [-S] [-s] [interval]

参数
-a remotename 使用远程计算机的名称列出其名称表。
-A IP address 使用远程计算机的 IP 地址并列出名称表。
-c 给定每个名称的 IP 地址并列出 NetBIOS 名称缓存的内容。
-n 列出本地 NetBIOS 名称。“已注册”表明该名称已被广播 (Bnode) 或者 WINS（其他节点类型）注册。
-R 清除 NetBIOS 名称缓存中的所有名称后，重新装入 Lmhosts 文件。
-r 列出 Windows 网络名称解析的名称解析统计。在配置使用 WINS 的 Windows 2000 计算机上，此选项返回要通过广播或 WINS 来解析和注册的名称数。
-S 显示客户端和服务器会话，只通过 IP 地址列出远程计算机。
-s 显示客户端和服务器会话。尝试将远程计算机 IP 地址转换成使用主机文件的名称。
interval重新显示选中的统计，在每个显示之间暂停 interval 秒。按 CTRL+C 停止重新显示统计信息。如果省略该参数，nbtstat 打印一次当前的配置信息。
例子：
C:\>nbtstat –A 周围主机的ip地址
C:\>nbtstat –c
C:\>nbtstat –n
C:\>nbtstat -S
本地连接:
Node IpAddress: [10.111.142.71] Scope Id: []
NetBIOS Connection Table
Local Name State In/Out Remote Host Input Output
JJY <03> Listening
另外可以加上间隔时间，以秒为单位
6、使用Arp工具，记录下相关信息。
显示和修改IP地址与物理地址之间的转换表
ARP -s inet_addr eth_addr [if_addr]
ARP -d inet_addr [if_addr]
ARP -a [inet_addr] [-N if_addr]
-a 显示当前的ARP信息，可以指定网络地址
-g 跟 -a一样.
-d 删除由inet_addr指定的主机.可以使用* 来删除所有主机.
-s 添加主机，并将网络地址跟物理地址相对应，这一项是永久生效的。
eth_addr 物理地址.
if_addr If present, this specifies the Internet address of the
interface whose address translation table should be modified.
If not present, the first applicable interface will be used.
例子：
C:\>arp –a （显示当前所有的表项）
Interface: 10.111.142.71 on Interface 0x1000003
Internet Address
