#3机直流电机试验措施

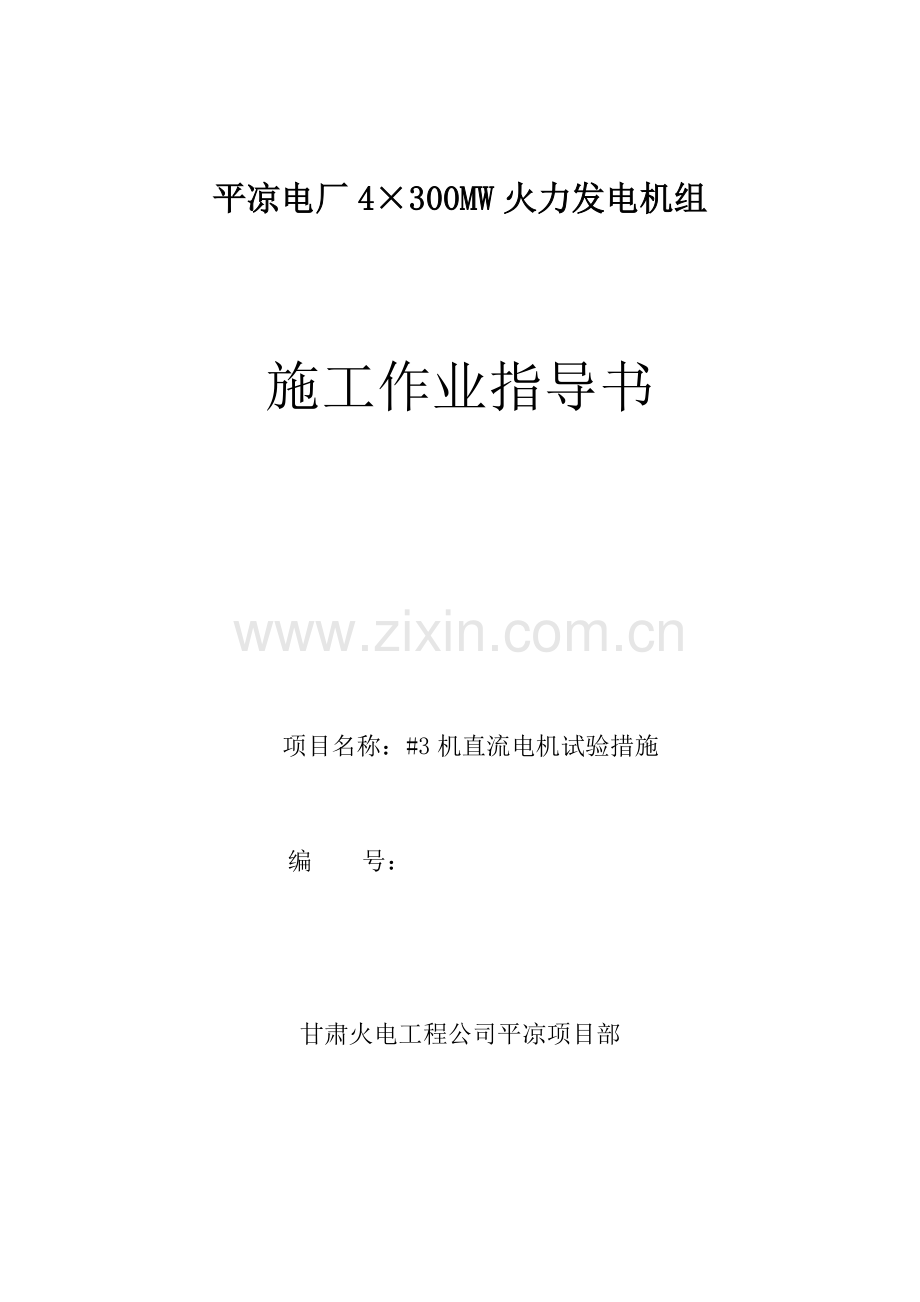

平凉电厂4×300MW火力发电机组

施工作业指导书

项目名称：#3机直流电机试验措施

编 号：

甘肃火电工程公司平凉项目部

项目名称：#3机直流电机试验措施

编制单位：电气工区

总 工： 日期：

质 管 科： 日期：

施 技 科： 日期：

安 监 科： 日期：

工 地： 日期：

编 写：王峪梅 日期：2002/8/2

目录
1、 编制依据…………………………………………….....4
2、 工程概况………………………………………….....…4
3、 作业前应做的准备工作和必须具备的条件…….....…4
4、 参加作业人员的资格及要求…………………….....…4
5、 作业所需的工机具及仪器、仪表的规格和准确度.....5
6、 作业程序、方法、内容及工作标准安装记录…….....4
7、 见证点的设立……………………………………….....9
8、 作业活动中人员的职责、权限…………………....….9
9、 作业环境应达到的条件…………………………….....9
10、 作业的安全措施………………………………....…….9

1、编制依据
序号
名称
版次
来源
1
电力工业技术监督标准汇编电气绝缘分册
1994.1
电力工业部
2
电气设备预防性试验方法
第一版
水力电力出版社
3
电力建设安全工作规程
DL5009.1-92
电力建设安委会
4
安全生产工作规定
第一版
国家电力公司
5
专业施工组织设计和施工总体设计
#3、#4机
甘肃火电工程公司电气
6
使用说明书及相关图纸
#3、#4机
西北电力设计院
7
质量手册和程序文件

甘肃火电公司
2、设备概况
设备名称
数量
小机直流事故润滑油泵
2
主机直流润滑油泵
1
发电机空侧直流密封油泵
1
发电机氢侧直流密封油泵
1

3、作业前应做的准备工作和必须具备的条件
3.1、施工前必须进行技术、安全交底并做好记录。
3.2、熟悉厂家供货资料，并仔细阅读其技术资料，了解其特性。
3.3、熟悉所用仪器、仪表的操作使用方法及注意事项。
3.4、所用仪表必须经校验合格并在有效期内。
4、参加作业人员的资格要求
4.1、试验组合体是班长、技术员、试验人员相结合方式，并且分工明确，各负其责。
4.2、全体试验人员必须经过技术培训，且具有一定的工作经验。
4.3、全体试验人员必须经过质量及安全培训考试，合格后方可上岗。
4.4、进行试验时，严格执行《火电施工质量检验及评定标准》。
5、作业所需的工机具及仪器、仪表的规格和准确度
500V兆欧表 一只
双臂电桥 一块
单臂电桥 一块
钾电池 一块
机械万用表 一块
6、作业程序、方法、内容及工作标准
6.1、作业程序图
测量电枢整流片间的直流电阻
测量励磁绕组的直流电阻
测量励磁绕组、电枢的绝缘电阻

励磁绕组和电枢的交流耐压试验

测量励磁可变电阻器的直流电阻

测量励磁连同所有连接设备的绝缘电阻

励磁回路连同所有连接设备的交流耐压试验

检查电机绕组极性及其连接正确性

调整电机炭刷的中心位置

6.2、作业内容
6.2.1、测量励磁绕组、电枢的绝缘电阻
6.2.1.1、使用仪器：500V兆欧表
6.2.1.2、规程要求：不低于0.5兆欧
6.2.2、测量励磁绕组的直流电阻
6.2.2.1、使用仪器：单臂电桥
6.2.2.2、规程要求：测得结果与出厂试验报告比较，误差在合格范围内，即其差值不应大于2%
6.2.3、测量励磁可变电阻器直流电阻
6.2.3.1、使用仪器：单臂电桥
6.2.3.2、规程要求：测得数据与出厂数值比较，其差值不应超过10%，调节中接触良好，阻值变化应有规律
6.2.4、测量电枢整流片间的直流电阻
6.2.4.1、使用仪器：双臂电桥
6.2.4.2、试验目的：检查整流片与绕组的焊接片是否有脱焊、整流片间是否有金属短路
6.2.4.3、规程要求：测得结果相互间差值不应超过最小值的10%
6.2.5、测量励磁回路连接设备的绝缘电阻
6.2.5.1、注意事项：不包括励磁调节装置回路的绝缘电阻
6.2.5.2、规程要求：绝缘电阻不应低于0.5MΩ
6.2.6、测量绕组和电枢的交流耐压试验
6.2.6.1、使用仪器：交流耐压试验器
6.2.6.2、规程要求：励磁绕组对外壳和电枢绕组对轴的交流耐压试验电压值为1200V
6.2.7、励磁回路连同所有连接设备的交流耐压试验
6.2.7.1、使用仪器：交流耐压试验器
6.2.7.2、规程要求：交流试验电压应为1000V
6.2.8、检查电机绕组极性其连接正确性
6.2.8.1、并激和串激磁场绕组极性检查
6.2.8.1.1、试验方法：直流感应法（如图所示）
C1
K
mv
F1

+

-

C2
F2

F1F2并激磁场绕组 C1C2串激磁场绕组
6.2.8.1.2、试验步骤：开关K合上瞬间，毫伏表指针正向偏转，F1、C1同极性
6.2.8.1.3、注意事项：试验时不能将电源接到串激磁场绕组中，仪表接到并激磁场中去，否则仪表会由于并激磁场绕组感应电势过高而损坏。
6.2.8.2、电枢绕组和换向绕组极性检查
6.2.8.2.1、试验方法：直流感应法（如图所示）
-
+
S1
S2
K
H2
H1
mv

+
-

H1、H2换向绕组 S1、S2电枢绕组

6.2.8.2.2、试验步骤：当开关K接通瞬间毫伏表指针正方向摆动，然后返回至零值，再瞬间拉开K，毫伏表指针向负方向摆动，然后退回至零值，即H1、S2同极性。
6.2.8.2.3、注意事项：此方法对于小容量直流电机完全可用，对于大容量直流电机，当用直流感应法对所测结果怀疑时，最好用交流感应法复核，在此不再叙述。
6.2.8.3、电机绕组连接正确性检查：
6.2.8.3.1、必须具备的条件：各绕组的极性关系已确定
6.2.8.3.2、影响因素：电机的旋转方向出线极性，电机本身剩磁
-
+
T2（B2）
T1（B1）
C2
C1
H2
H1
-R
换向器端视之 逆时针转
6.2.8.3.3、以主机直流润滑油泵说明（见下图）：

换向器端视之 顺时针转
-
+
T2（B2）
T1（B1）
C2
C1
H2
H1
-R

6.2.9、调整电机炭刷中心位置
6.2.9.1、试验目的：减少直流电机无火花运行
6.2.9.2、试验方法：直流感应法（如图所示）

S2
S1
K
mv
F1、F2并激磁场绕组
S1、S2电枢绕组

+

-

6.2.9.3、试验步骤：
6.2.9.3.1、并激磁场绕组加直流电源，在炭刷上接毫伏表，以开关拉开时毫伏表读数为准，记录此时仪表偏转值
6.2.9.3.2、首先测量厂家安装的炭刷位置的仪表读数，并记录此时炭刷位置
6.2.9.3.3、将炭刷向前移动一个整流片，重复上述试验，并将读数与厂家安装位置时读数比较。若毫伏表的读数较上次所测得者为小，继续向前移动一整流片再试；若毫伏表的读数较上次测得者为大，则向后移动一整流片，如此反复至指示为最小值为止
6.2.9.3.4、调整好后，拧紧炭刷架的固定螺丝，再重复上述试验，若有变化应重新调整
6.2.10、试验中注意事项：
6.2.10.1、并励绕组不能开路，否则会出现飞车事故
6.2.10.2、直流电机不能空转，但在需要看电机转向时，可短
时带电试转，确定转向后，立即停车，严防再出现飞车事故
7、作业过程中“见证点”的设立
本项目不设“见证点”

8、作业活动中人员的职责、权限
8.1、班长有权组织分配试验力量，全面负责试验的安全及质量
8.2、调试人员应认真记录试验数据，并保证其可靠性
8.3、技术人员对技术方案负责，对试验安全从技术角度出发，提出预防措施，对设备缺陷及时联系，提出改进方案，经审批后监督实施。
8.4、任何试验人员发现试验方案有误或其它问题都应及时上报，提出合理化建议，对试验质量负责，并积极做好自己和他人的安全防护工作。
9、作业环境应达到的条件
9.1、电动机安装就位，地面平整。
9.2、土建施工人员撤出，厂房封闭，照明充分，沟道孔洞盖板已盖好，未盖的孔洞应有警告标识。
9.3、施工现场应保持整洁干净，设备材料应堆放整齐。
10、作业的安全措施
10.1、试验设备放置平稳，接线清爽正确，试验数据准确
10.2、做绝缘试验时，应注意通告他人，以防静电伤人
10.3、接线时要保持一定的对地距离，以保证试验安全准确
10.4、试验接线一定要良好，并在试验完毕后，将被试物对地放电
10.5、所有试验人员应认真执行《电力作业安全规程》的有关条款，做到大家安全自己安全
