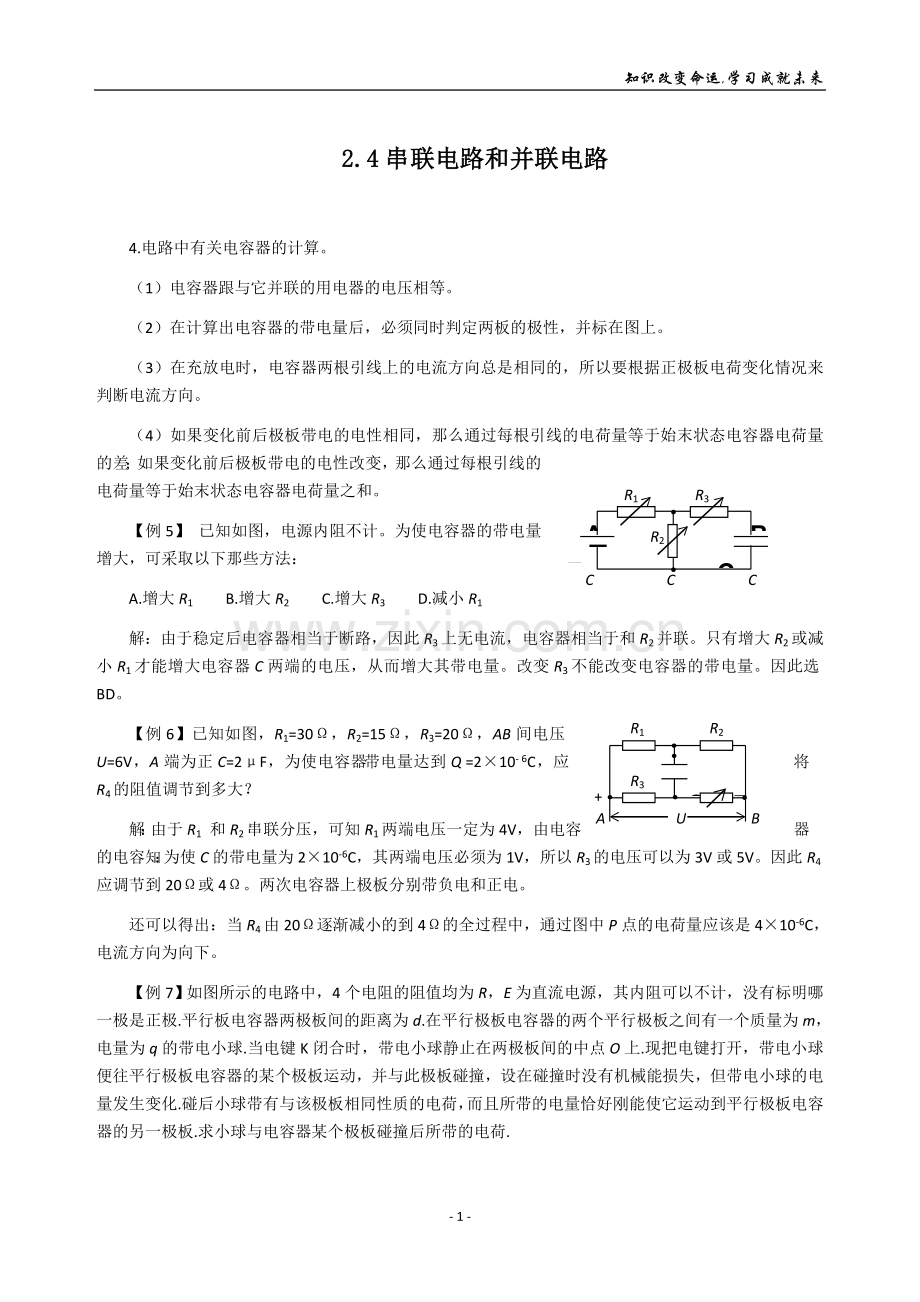

2.4串联电路和并联电路

4.电路中有关电容器的计算。
（1）电容器跟与它并联的用电器的电压相等。
（2）在计算出电容器的带电量后，必须同时判定两板的极性，并标在图上。
（3）在充放电时，电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。
R1 R3
R2
E
C
A B B
C C C
（4）如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量之和。
【例5】 已知如图，电源内阻不计。为使电容器的带电量增大，可采取以下那些方法：
A.增大R1 B.增大R2 C.增大R3 D.减小R1
C
A U B
R1 R2
R3 R4
+ －
P
解：由于稳定后电容器相当于断路，因此R3上无电流，电容器相当于和R2并联。只有增大R2或减小R1才能增大电容器C两端的电压，从而增大其带电量。改变R3不能改变电容器的带电量。因此选BD。
【例6】已知如图，R1=30Ω，R2=15Ω，R3=20Ω，AB间电压U=6V，A端为正C=2μF，为使电容器带电量达到Q =2×10- 6C，应将R4的阻值调节到多大？
解：由于R1 和R2串联分压，可知R1两端电压一定为4V，由电容器的电容知：为使C的带电量为2×10-6C，其两端电压必须为1V，所以R3的电压可以为3V或5V。因此R4应调节到20Ω或4Ω。两次电容器上极板分别带负电和正电。
还可以得出：当R4由20Ω逐渐减小的到4Ω的全过程中，通过图中P点的电荷量应该是4×10-6C，电流方向为向下。

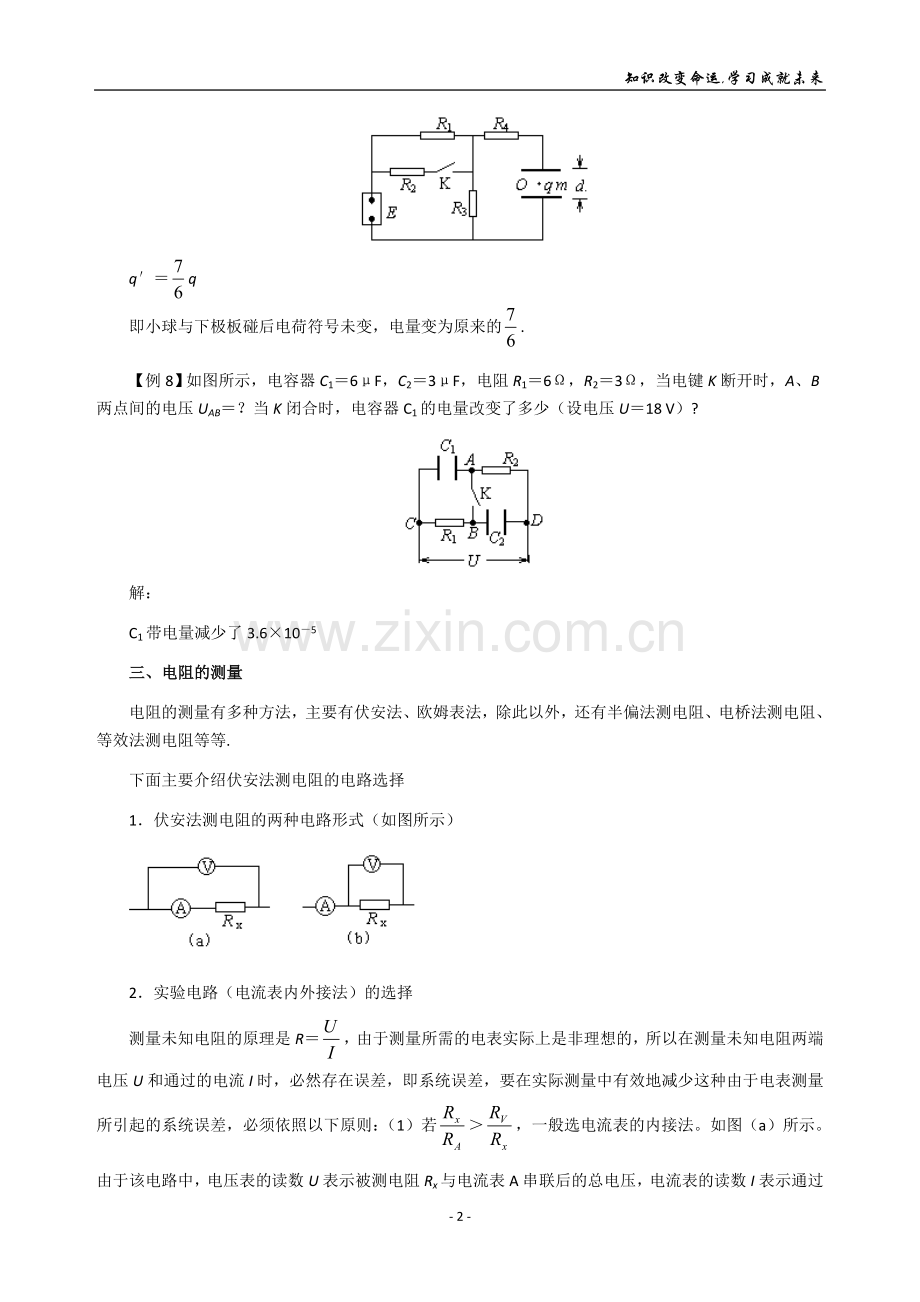

【例7】如图所示的电路中，4个电阻的阻值均为R，E为直流电源，其内阻可以不计，没有标明哪一极是正极.平行板电容器两极板间的距离为d.在平行极板电容器的两个平行极板之间有一个质量为m，电量为q的带电小球.当电键K闭合时，带电小球静止在两极板间的中点O上.现把电键打开，带电小球便往平行极板电容器的某个极板运动，并与此极板碰撞，设在碰撞时没有机械能损失，但带电小球的电量发生变化.碰后小球带有与该极板相同性质的电荷，而且所带的电量恰好刚能使它运动到平行极板电容器的另一极板.求小球与电容器某个极板碰撞后所带的电荷.

q′＝q
即小球与下极板碰后电荷符号未变，电量变为原来的.
【例8】如图所示，电容器C1＝6μF，C2＝3μF，电阻R1＝6Ω，R2＝3Ω，当电键K断开时，A、B两点间的电压UAB＝？当K闭合时，电容器C1的电量改变了多少（设电压U＝18 V）?

解：
C1带电量减少了3.6×10－5
三、电阻的测量
电阻的测量有多种方法，主要有伏安法、欧姆表法，除此以外，还有半偏法测电阻、电桥法测电阻、等效法测电阻等等.
下面主要介绍伏安法测电阻的电路选择
1．伏安法测电阻的两种电路形式（如图所示）

2．实验电路（电流表内外接法）的选择
测量未知电阻的原理是R＝，由于测量所需的电表实际上是非理想的，所以在测量未知电阻两端电压U和通过的电流I时，必然存在误差，即系统误差，要在实际测量中有效地减少这种由于电表测量所引起的系统误差，必须依照以下原则：（1）若＞，一般选电流表的内接法。如图（a）所示。由于该电路中，电压表的读数U表示被测电阻Rx与电流表A串联后的总电压，电流表的读数I表示通过本身和Rx的电流，所以使用该电路所测电阻R测＝＝Rx＋RA，比真实值Rx大了RA，相对误差a＝（2）若＜，一般选电流表外接法。如图（b）所示。由于该电路中电压表的读数U表示Rx两端电压，电流表的读数I表示通过Rｘ与RV并联电路的总电流，所以使用该电流所测电阻
R测＝也比真实值Rx略小些，相对误差a＝.
【例10】某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：
A．待测电流表A1（量程0.6A）； B．电压表V1（量程3V，内阻约2kΩ）
C．电压表V2（量程15V，内阻约10kΩ）； D．滑动变阻器R1（最大电阻10Ω）
E．定值电阻R2（阻值5Ω） F．电源E（电动势4V）
G．电键S及导线若干
（1）电压表应选用_____________；
（2）画出实验电路图；
（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：RA = ______________。
解：本题利用电压表指电压，电流表指电流的功能，根据欧姆定律R=计算电流表的内阻。由于电源电动势为4V， 在量程为15V的电压表中有的刻度没有利用，测量误差较大，因而不能选；量程为3V的电压表其量程虽然小于电源电动势，但可在电路中接入滑动变阻器进行保护，故选用电压表V1。由于电流表的内阻在0.1Ω～0.2Ω之间，量程为0.6A ，电流表上允许通过的最大电压为0.12V，因而伏特表不能并联在电流表的两端，必须将一个阻值为5Ω的定值电阻R2与电流表串联再接到伏特表上，才满足要求。滑动变阻器在本实验中分压与限流的连接方式均符合要求，但考虑限流的连接方式节能些，因而滑动变阻器采用限流的连接方式 。故本题电压表选用V1；设计电路图如图1所示；电流表A1内阻的表达式为： RA =-R2。
四、滑动变阻器的使用
1、滑动变阻器的限流接法与分压接法的特点
如图所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.

负载RL上电压调节范围（忽略电源内阻）
负载RL上电流调节范围（忽略电源内阻）
相同条件下电路消耗的总功率
限流接法
E≤UL≤E
≤IL≤
EIL
分压接法
0≤UL≤E
0≤IL≤
E（IL+Iap）
比较
分压电路调节范围较大
分压电路调节范围较大
限流电路能耗较小
其中，在限流电路中，通RL的电流IL=，当R0＞RL时IL主要取决于R0的变化，当R0＜RL时，IL主要取决于RL，特别是当R0<<RL时，无论怎样改变R0的大小，也不会使IL有较大变化.在分压电路中，不论R0的大小如何，调节滑动触头P的位置，都可以使IL有明显的变化.
2、滑动变阻器的限流接法与分压接法的选择方法
滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.
（1）下列三种情况必须选用分压式接法
①要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法.
②当用电器的电阻RL远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.因为按图（b）连接时，因RL>>R0＞Rap，所以RL与Rap的并联值R并≈Rap，而整个电路的总阻约为R0，那么RL两端电压UL=IR并=·Rap，显然UL∝Rap，且Rap越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作.
③若采用限流接法，电路中实际电压（或电流）的最小值仍超过RL的额定值时，只能采用分压接法.
（2）下列情况可选用限流式接法
①测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R0接近或RL略小于R0，采用限流式接法.
②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.
③没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素采用限流式接法.
【例11】用伏安法测量某一电阻Rx阻值，现有实验器材如下：待测电阻Rx（阻值约5 Ω，额定功率为1 W）；电流表A1（量程0~0.6 A，内阻0.2 Ω）；电流表A2（量程0~3 A，内阻0.05 Ω）；电压表V1（量程0~3 V，内阻3 kΩ）；电压表V2（量程0~15 V，内阻15 kΩ）；滑动变阻器R0（0~50 Ω），蓄电池（电动势为6 V）、开关、导线.
为了较准确测量Rx阻值，电压表、电流表应选________，并画出实验电路图.
错解分析：没能据安全性、准确性原则选择A1和V1，忽视了节能、方便的原则，采用了变阻器的分压接法.
解题方法与技巧：由待测电阻Rx额定功率和阻值的大约值，可以计算待测电阻Rx的额定电压、额定电流的值约为
U=≈2.2 V，I==0.45 A.
则电流表应选A1，电压表应选V1.
又因=24.5 Ω＞Rx，则电流表必须外接.
因为滑动变阻器的全阻值大于被测电阻Rx，故首先考虑滑动变阻器的限流接法，若用限流接法，则被测电阻Rx上的最小电流为Imin==0.11 A＜I额，故可用限流电路.电路如图所示.
