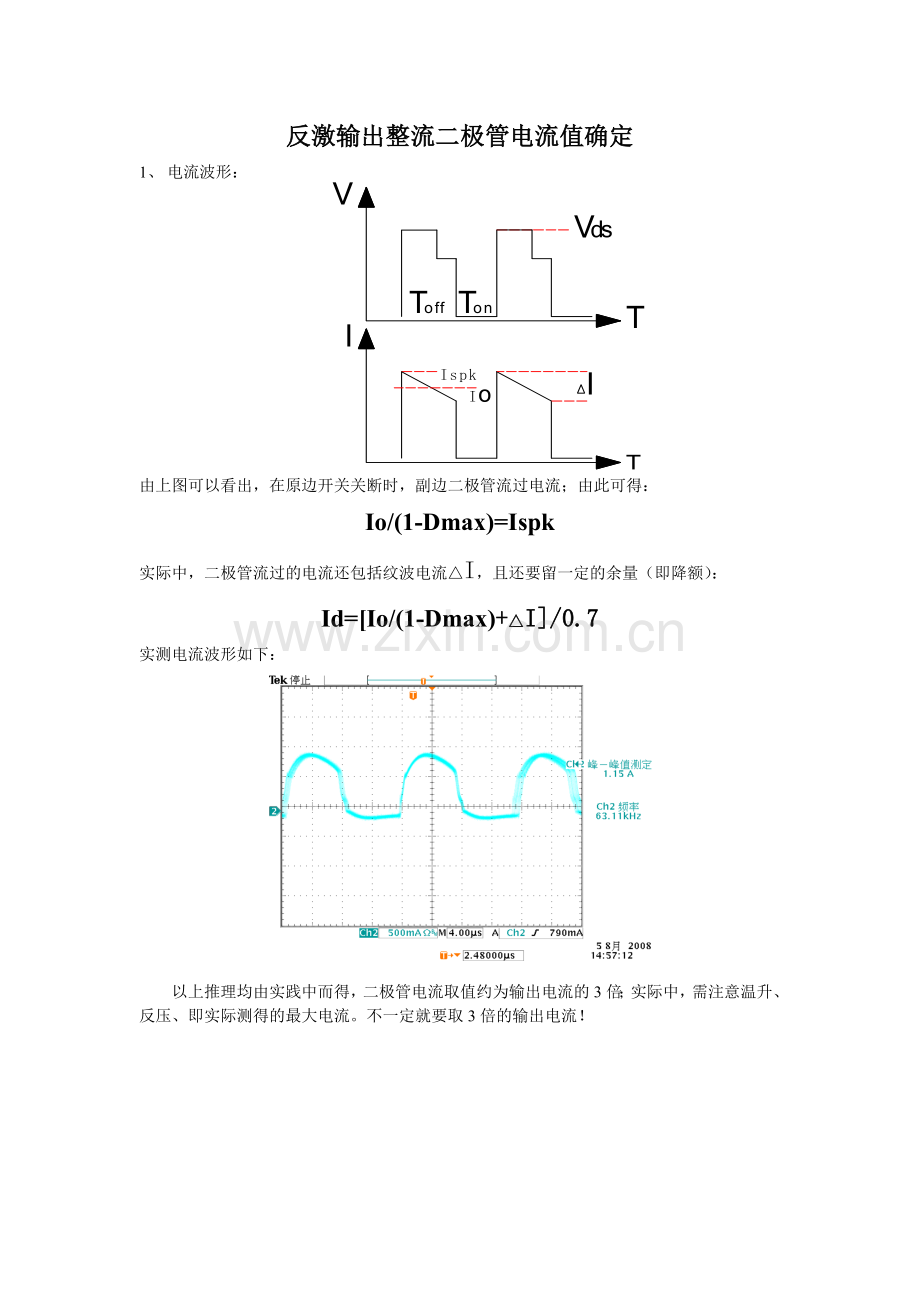

反激输出整流二极管电流值确定
1、 电流波形：

由上图可以看出，在原边开关关断时，副边二极管流过电流；由此可得：
Io/(1-Dmax)=Ispk
实际中，二极管流过的电流还包括纹波电流△I，且还要留一定的余量（即降额）：
Id=[Io/(1-Dmax)+△I]/0.7
实测电流波形如下：

以上推理均由实践中而得，二极管电流取值约为输出电流的3倍；实际中，需注意温升、反压、即实际测得的最大电流。不一定就要取3倍的输出电流！
