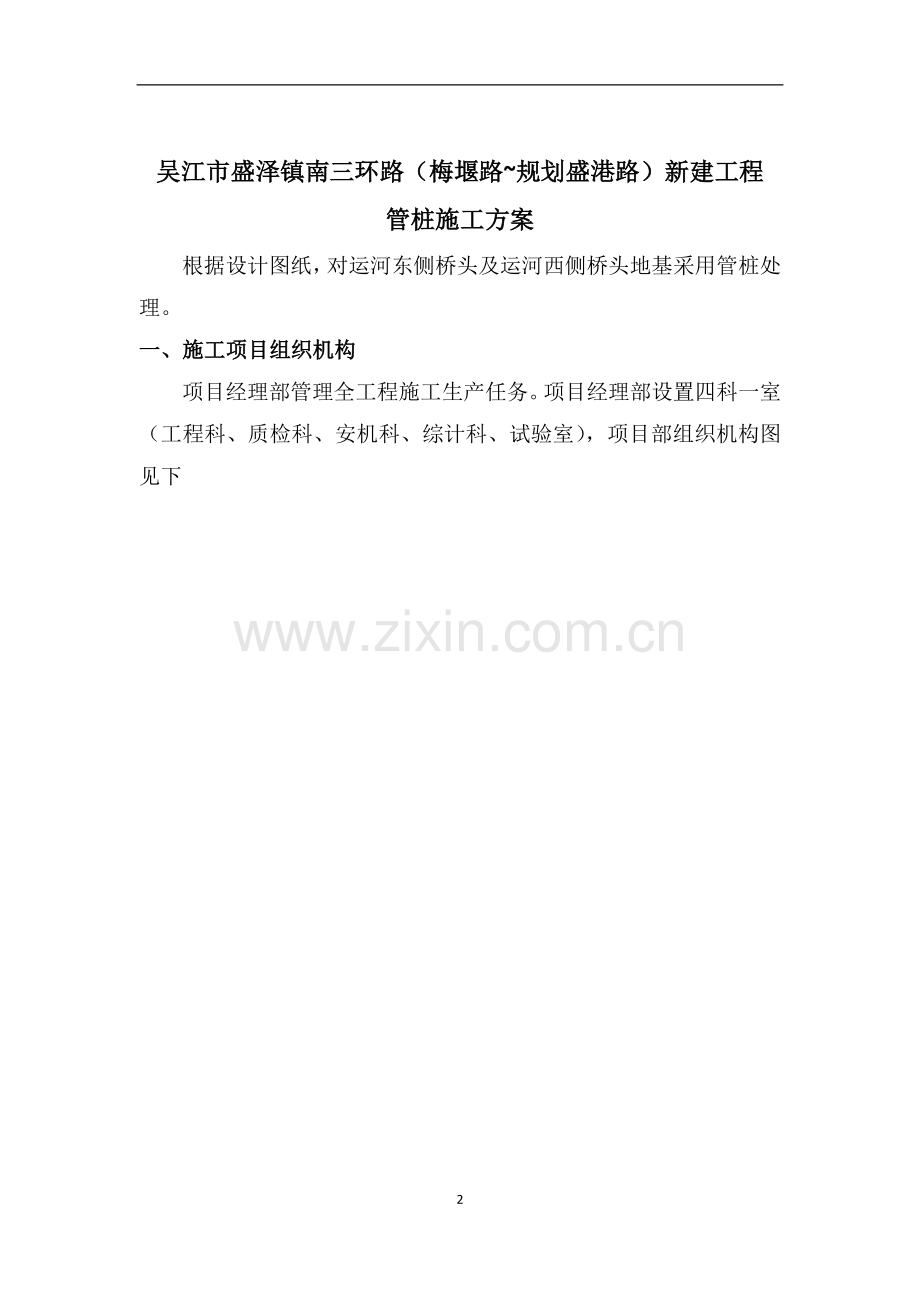

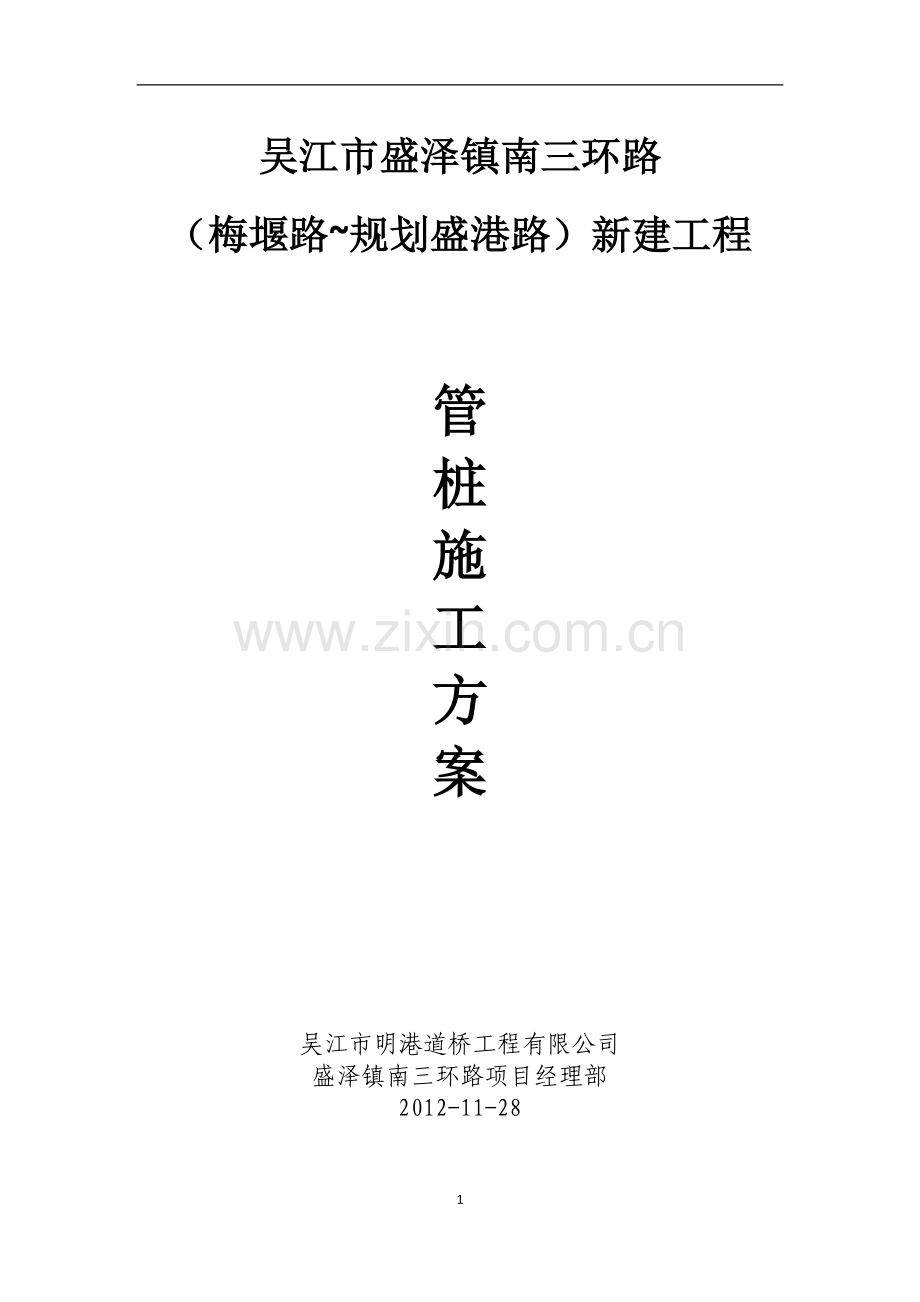

吴江市盛泽镇南三环路（梅堰路~规划盛港路）新建工程
管桩施工方案
根据设计图纸，对运河东侧桥头及运河西侧桥头地基采用管桩处理。
一、施工项目组织机构
项目经理部管理全工程施工生产任务。项目经理部设置四科一室（工程科、质检科、安机科、综计科、试验室），项目部组织机构图见下

二、施工技术要求
施工操作工艺
预制桩施工工艺流程如下图：

预应力管桩实施前地表先进行清表处理，清表厚度30cm，路槽碾压密实，压实度（重型）≥90%；若地面潮湿，碾压难达到要求时，应向下翻松25cm掺5%石灰并碾压，压实度（重型）≥90%。若原地面为河塘段，先清淤回填至原地面再打桩。
管桩桩位的中心间距处理段间距2.5m，过渡段间距3.0m。
PTC管桩的具体材料控制要求：
桩径400mm；
壁厚65mm；
桩体混凝土等级C60；
预应力主筋7φ7.1；
现浇桩帽混凝土等级C30；
单桩结构强度竖向承载力设计值1090KN；
抗裂弯矩37KN/m；
极限弯矩45KN/m；
处理段复合地基承载力≥140KPa
过渡段复合地基承载力≥110KPa；
桥头基础采用PTC-400(65)A-C60桩
预应力管桩施工采用静压方式施工，根据设计桩长进行配桩，采用焊接法接桩，要求相邻接头错开1m以上。
预应力管桩顶低于清表线25cm，在桩顶地表开30cm深的槽现浇混凝土桩帽，采用C30混凝土浇筑，桩帽通过桩塞混凝土与管桩连接，桩身嵌入桩帽5cm。
预应力管桩桩帽施工完成后，在桩帽顶铺设一层钢塑格栅，再摊铺40cm厚碎石，于碎石上再铺设一层钢塑格栅。碎石垫层及钢塑格栅摊铺范围=打桩路段（处理+过渡段）长度+10m（向路段方向延伸）。
铺设格栅时纵横向搭接应≥50cm，并且上下层接缝应交替错开，错开长度应大于0.5m，钢塑格栅的经、纬方向抗拉强度≥80KN/m，延伸率≤3%，节点极限剥离力≥200N。
基底碎石应满足《公路路面基层施工技术规范》（JTJ034-2000）表6.2.4中2号级配的规定，压碎值不大于26%。
管桩处理范围及桩长一览表：
序号
处理区域
处理段桩号范围
处理段长度
(m)
桩长(m)
过渡段桩号范围
过渡段长度m
桩长
(m)
1
运河西侧桥头
K0+022.10～K0+067.08
44.98
22

2
运河东侧桥头
K0+804.92～K0+844.92
40
22
K0+844.92～K0+864.92
20
18

三、施工控制
1、测量放线：
①、在打桩施工区域附近设置控制桩与水准点不少于2个，其位置以不受打桩影响为原则（距离操作地点40m以外）。轴线控制桩应设置在距外侧桩5～10m处，以控制桩基轴线和标高。
②、桩基的轴线和标高均已测量完毕，经过检查复核并应办理预检手续，归档备查。

2、钢筋混凝土预制桩质量，应符合《先张法预应力混凝土管桩国标》（GB13476-2009）的规定：
桩的表面应平整、密实，制作允许偏差符合下表的规定。
预制桩制作允许偏差（mm）
桩型
项目
允许偏差（mm）

钢筋混凝土
管桩
1 直径
2 管壁厚度
3 桩身长度
4 保护层厚度
5 桩身平顺度

6 端部倾斜
+5~-4
正偏差不限~-5
+0.7%L或-0.5%L
+10~-5
高差：≤5（桩径≤Φ400），≤7（桩径≥Φ400）
≤0.5%D
3、外观质量
钢筋混凝土预制桩外观质量应平整、密实，不应有裂纹、蜂窝、孔洞、折断和过大缺棱掉角、露主筋等缺陷。
4、混凝土预制桩起吊、运输时混凝土强度等级
混凝土预制桩的混凝土强度等级达到设计强度等级的70%，方可起吊。
混凝土预制桩的混凝土强度等级达到设计强度等级100%，才能运输和施工作业。
5、 混凝土预制桩打桩施工作业所需材料和设备机具的技术要求
1）、钢筋混凝土预制桩的规格、质量必须符合设计要求和《建筑桩基技术规程》（JGJ94-2008）的规定，并有出厂合格证，经复验合格后，方可使用。
2）、焊条的型号、性能必须符合设计要求和相关技术标准的规定。
3）、钢板的材质、型号和规格必须符合设计要求，一般宜采用低碳钢。
4）、机具：本工程打桩机具采用GPZ200型静压式桩机。
6、混凝土预制桩的接桩方法应符合以下要求：
1）、桩的连接方法一般有焊接、法兰连接和硫磺胶泥锚接三种。焊接和发法兰连接适用于各类土层桩体的连接。硫磺胶泥锚接的桩体适用于软土层，且对一级建筑桩基或承受拔力的桩宜慎重选用。本工程桩的连接方法采用焊接。
2）、采用焊接接桩时，先将四角点焊固定，然后对称焊接，并确保焊缝质量和设计尺寸。焊接的材质（钢板、焊条）均应符合设计要求，焊接件应作好防腐处理。
3）、采用焊接接桩，其预埋件表面应清洁，上下节之间的间隙应用铁片垫实焊牢。焊接时应采取措施，减少焊区焊缝变形。焊缝应连续焊满。
4）、接桩时，一般在距离地面1m左右时进行。上下节桩的中心线偏差不得大于10mm，节点弯曲失高不得大于1‰桩长。
5）、接桩处进入土前，应对外露铁件再次补刷防腐涂料。
7、施打沉桩作业条件
1）、场地的作业区域应碾压平整，排水畅通，确保桩机的稳定垂直和移动。场地地面承载力必须满足打桩的需要。
2）、根据测量放线的轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰线作出标志，使施打沉桩的位置准确。
3）、沉桩的作业空间必须处理好架空线路的障碍物和地下埋设的隐蔽（管线路及构筑物）物，予以处理。
4）、打桩机安装就位，试机合格后，方可进行施工作业。
5）、桩堆放的地面应坚实、平整，并应按桩的型号、规格分别堆放，以保证起吊、运输方便；遇雨季应在四周作好排水沟。
6）、应按设计图纸检验批的吊点、吊环规格是否符合设计规定；起吊时，应确保吊点受力平衡，同时离地，水平提升，严防因外力作用断桩。
8、静力压桩应符合以下要求：
1）、静力压桩适用于软弱土层，压桩机应根据土质情况配足额定重量。
2)、桩帽、桩身和送桩的中心线应重合。
3)、压同一根（节）桩应缩短停顿时间。
4)、为减少静力压桩的挤土效应，可采取限制打桩速率的措施。
9、压桩质量标准
1)、压桩允许偏差，应符合下表的规定：
序号
项 目
允许偏差（mm）
1

2

3
4
单排桩或双排桩条形桩基
垂直于条行桩基纵轴方向
平行于条形桩基纵轴方向
桩数为1～3根桩基中的桩
桩数为4～16根桩基中的桩
桩数大于16根桩基中的桩
最外边的桩
中间桩

100
150
100
1/3桩径或1/3桩长

1/3桩径或1/3边长
1/2桩径或1/2边长
注：表中未反映由于降水、基坑开挖和送桩深度超过2m等原因产生的位移偏差。
2)、按标高控制的桩，桩顶标高的允许偏差为-50～+100mm。
3)、斜桩倾斜度的偏差，不得大于倾斜角正切值的15%（倾斜角系指桩的纵向中心线与铅垂线间的夹角）。
10、质量通病及预控对策
混凝土预制桩施工常见质量通病及预控对策，详见下表：

序号
常见
质量通病
预控对策

1

桩身断裂
1、 桩身弯曲过大、强度低，不能承受锤击的作用力。所以，桩的强度必须达到100%后，方可植桩和沉打桩，打桩区域地下障碍物必须清理干净，以防导致桩尖位移不在桩的纵轴线上。
2、 桩的堆放、运输、起吊过程中产生的断裂，植桩前未发现，受力后导致断裂。为此，植桩前必须严格检查桩身的外观质量，防止将断裂桩就位使用。

2

桩顶碎裂
1、 根据地质条件，桩断面尺寸及形式，合理选择桩锤。
2、 桩顶平面是否垂直桩的轴线，不符合规程规定的不得使用，或经修改后才能使用。
3、 沉桩时稳桩要垂直，桩顶应加缓冲垫。

3

桩顶位移
1、 同“桩身断裂”的预控对策。
2、 采用井点降水、砂井或盲沟等降水及排水措施
3、 沉桩期间不得同时开挖基坑，需待沉桩完毕后相隔适当时间方可开挖。
4、 采用“植桩法”（先钻孔，钻透硬夹层，将桩插入孔内，打至设计要求）以减少土的挤密及孔隙水压力的上升。

4

桩身倾斜
1、 打桩作业区的场地必须平整
2、 桩机就位后，底盘应水平稳固，稳桩必须垂直
3、 桩尖与桩身一定要保持在同一轴线上，当桩尖在地下遇到硬物等时应及时处理后，方可施打。

5

接桩脱裂
1、 连接处表面应干净，连接铁件要保持平整，焊区质量必须符合技术要求和质量标准的规定。
2、 接桩应严格控制上下桩中心线在同一轴线上。
6
沉桩达不到
设计要求
施工作业前必须详细熟悉现场的工程地质情况，根据地质条件、桩断面及自重，合理选择施工机械及施工方法。

四、安全
1、安全管理机构

安全科长
曹伟青
安全员
费国栋 邱志江
项目经理
吴勇

施工组
王巍鹏
测量组
倪马平
试
验
组
吴培良
设
备
组

周惠中
材料组

李

斌

办
公
室

王正峰
质量组
王伟康

打桩施工队
曹桂林、庄玉庆

2、安全保证体系
为实现安全目标，本项目工程设立以项目经理为第一责任者的安全生产领导组，项目部下设专职安检工程师；工程队设立以队长为首的安全生产组织，下设专职安全检查员，工班设兼职安全员，自上而下形成安全生产监督、保证体系，对施工生产实施全过程安全监控。制定施工安全措施，提高和增强安全意识，经常对全员进行遵章守纪的安全教育，建立和完善各级安全生产责任制，明确各级管理人员的责权，抓好逐级负责制的落实。

21

安全生产保证体系框图提高安全意识
奖惩兑现
实现安全生产
消除事故隐患
提高预测预防能力

定期检查

不定期检查

安全活动经费

安全奖惩条例

安全管理措施

系统安全教育

广播黑板报

三级教育
项目部
安全工程师
作业队安全员
防 洪 水 、火 事 故
防 洪事故

防行车责任事故

防施工用电事故

防高空作业事故
各部门

安全生产领导小组
安全责任制
安全教育
安全工作体系
安 全 控 制
安全检查

3、安全保证措施
1）、安全生产责任制度
牢固树立安全意识，严格执行《中华人民共和国安全生产法》、《建设工程安全管理条例》及施工其它各项规章制度，正确制定施工方案，建立健全安全生产责任制度，落实安全措施和责任，确保行车安全和作业人员安全。对施工安全工作做到有检查、有落实、有总结评比、有考核。施工中认真落实安全措施，做到责任到人。在施工生产中按照定岗定责的原则，增强安全人员的责任心，避免发生各种责任事故，并对发生安全事故的责任人进行处罚。
2）、安全教育培训制度
项目部安全工程师和队安全工程师定期对职工进行遵章守纪的安全教育。职工未经培训或考试不合格，不准上岗作业；规定持证上岗的人员，未取得合格证书不准上岗；特殊岗位人员无上岗证不准上岗。
3）、安全技术制度
施工前，安检工程师将施工方案、施工方法、安全注意事项及质量要求，详细向施工人员交底。使施工在安全允许的范围内进行，保证施工安全。
4）、安全生产监督制度
接受社会公众、新闻、出版、广播等各单位对本工程施工安全生产的监督，维护其对违反安全生产法律、法规的行为进行舆论监督的权利，并认真采纳各舆论单位提出的合理建议。
5）、安全事故报告制度
严格执行国家、交通部、工程所在地有关安全事故处理规定，发生事故按系统逐级及时上报，不隐瞒，本着“四不放过”的原则，对事故进行联合调查、认真分析、查明原因，对事故责任者或责任单位追究其经济、行政和法律责任。
6）、班前安全讲话制度
各施工班组进行施工作业以前，工班长对工班全体人员进行安全生产操作注意事项讲话，防止施工中各种安全事故的发生。
7）、周一安全活动制度
每周星期一项目经理部、工程队对上一周的安全生产进行总结，对安全施工好的单位及个人进行奖励，对发生安全事故的单位及个人进行处罚并提出整改意见。同时对本周生产中的安全提出要求，落实到人，保证本周内安全生产。
8）、临时设施检查验收制度
为施工需要搭设的临时生活用房、生产用房等临时设施在施工完工后对其结构、用电、防火等安全方面进行检查验收，定期对临时设施进行安全检查，将安全隐患消除在萌芽状态。
9）、安全标志管理制度
现场按施工组织设计合理布局，避免各方面的互相干扰。作业场所，道路、设备、设施设置明显标志，状态良好，施工及危险地段设置警示标志。定期检查各种标志，如有损坏及时更换。
10）、安全生产检查制度
按时组织定期检查，项目经理部每月一次，工程队每周一次，工班每天一次，同时对检查的时间、主持人和参加的业务部门、人员及发现的问题、处理改正情况，做好记录、建好台帐，随时改进。
11）、安全生产奖惩制度
对施工中防止安全事故发生，为保证安全作出了贡献的单位及个人进行奖励，对发生安全事故的单位及个人视事故情节给予不同的处罚。
12）、安全生产会议制度
项目经理部、工程队和工班组定期举行安全生产会议，总结安全生产情况，对以后的安全生产提出改进和完善措施，使安全施工顺利进行。
4、雨季施工安全措施
认真贯彻《中华人民共和国防汛条例》，以“预防为主，以消为辅”为指导思想，结合本工程的实际情况，部署落实好各施工项目的防汛安全工作，制定防汛、防洪计划，确保施工期间安全渡汛。
雨季施工前，编制雨季实施性施工组织计划。
项目经理部成立防洪领导组，成立防汛抗洪抢险小分队，负责本单位的防洪工作。
洪汛期之前，对本单位驻地、工地、料库、料场进行全面检查，了解水情和排水情况，查看有无水害隐患，对施工点及时疏通排水设施，保证排水畅通。
本着有备无患的原则，针对本工程的防汛重点，准备充足的防汛物资、器具，专库存放，非防洪不准动用。
汛期前，由经理部安全负责人对施工地段排水情况进行检查，及时消除隐患，保证施工安全。
防汛期间，领导干部24小时轮流值班。防汛重点施工项目设专用通讯工具，以便及时了解现场情况。洪汛期准备充足的器材、运输工具及劳力等，以备应急抢险。
5、应急预案及现场救援
为了贯彻实施“安全第一，预防为主”的安全方针，根据本工程施工作业特点进行危险源辨识和分析，以及采取相应的预防措施和救援方案，提高整个项目部对事故的整体应急能力，确保发生意外事故时能有序的应急指挥，尽快控制事态的发展，有效保护员工的生命，把事故损失降低到最低程度，特制定本预案。

项目部应急指挥救援组织机构如下表
岗位职责分工
姓 名
联络电话
总 指 挥
吴勇
13913091575
副总指挥
沈 振
周慧中
13962560793
13771667231
执行指挥
曹伟青
13812706200
抢险救援组
费国栋
13962551977
庄玉庆
13901551137
对外联络组长
王伟康
13862191966
现场保护组长
王巍鹏
13584413730
事故调查及善后组长
包叶飞
13812723949
火警电话
119
救护电话
110 120
盛泽镇人民医院急诊科
（地址）：舜新北路40号
（电话）：0512-63471006
吴江市第一人民医院急诊科
（地址）：吴江市松陵镇公园路3号
（电话）：0512-63417739
应急救援领导小组职责如下：
1）、组织领导各施工作业队进行安全培训和事故演习工作，提高其应变能力。
2）、当施工现场突发事件时，负责救险的人员、器材、车辆、通讯联络和组织指挥协调。
3）、负责配备好各种应急物质和救援器材。
4）、发生事故要及时赶到现场组织指挥，控制事故的扩大和连续发生，并迅速向上级主管部门进行报告。
5）、负责组织抢险、疏散、救助及通讯联络。
6）、组织应急检查，保障现场道路通畅，做好急救准备。

表- 突发事件应急的安全技术防范措施表
序号
事故类别
事故原因
现场救援措施
1
预防结构及机械设备垮塌事故的应急预案
临时支架及脚手架搭设、拆除施工过程中；模板施工过程中。
有人员伤亡时急送医院抢救伤员；事故发生后，当事人立即向项目经理汇报，采取应急措施防止事态扩大；严格制定单项安全抢救施工方案，并认真执行；对各种意外事故的发生预先给予充分考虑，施工中必须作好监护工作，停止作业。作业人员立即撤离危险地段；因垮塌造成人身事故后，同时采取两个方面措施，一方面立即抢救伤员并密切注意伤员情况，防止二次受伤。另一方面对垮塌结构及机械设备采取临时支撑措施，防止因二次垮塌伤及抢救者或加重事故后果。排除和抢救由有经验的人指挥进行；对危害大的复杂垮塌，由相关部门共同商定处理措施。
2
物体打击及机械伤害事故
安模、拆模中；拼装支架；机械操作不当造成。
急送医院抢救伤员；遇机械伤害时，立即停止机械作业；事故发生后，当事人立即向项目经理汇报，采取应急措施防止事态扩大。
3
预防触电伤害事故的应急预案
操作不当，漏电现象发生，电路没有保护措施。
紧急切断电源；事故发生后，当事人立即向项目经理汇报，采取应急措施防止事态扩大；立即进行现场就地抢救，做胸腔心脏按压，在医务人员未接替前救治不能终止。
4
预防火灾事故的应急预案
生产、生活设施而引发的火灾等突发性事故；危险品仓库、易燃建筑材料堆场设置、储存不当而引发的火灾事故。
最早发现者立即报告项目部；及时启动预案程序，备齐抢救物资。若有人员受伤，立即抢救。有毒有害废弃物，通知上级主管部门，按规定检测和处置，不擅自清运、焚烧、填埋；后果严重并已影响、涉及到社会时，听从上级领导和有关部门的协调、指挥，直至事态平息，恢复正常的生产、生活秩序。
5
预防溃坝事故的应急预案
暴风雨、台风。
重点查施工区域的围堰、施工现场的排水设施，防止溃坝、汛期暴雨积水；对现场的必要临时支架等采取以避雷接地措施，必要时切断电源，并设立警戒区域；对后方驻地、仓库及各类贵重物资等采取防水措施，并落实专人管理；一旦出现紧急情况，现场所有人员都应撤离。
6
油料及化学品泄漏应急预案
汽油、柴油等油料以及各类化学危险品应防止泄漏。
发生泄漏现象，及时清理干净被污染场所；油品及化学品在运输、储存、发放中发生的泄漏由材料部门进行清理，机械设备在施工过程中发生的泄漏由机械部门进行清理。
7
预防食物中毒及传染病处置预案
误食亚硝酸盐中毒；腐败变质的蔬菜瓜果；未腌透的咸菜。
发现饭后多人有呕吐、腹泻等不正常症状时，立即让病人大量饮水，刺激喉部使其呕吐，立即送医院，及时向当地卫生防疫部门报告，并保留剩余食品以备检验；接到区传染病办公室通知后立即向项目经理报告，通知相关单位协助做好范围内人员的体检、隔离、消毒等各项工作。在防疫部门指导下按防疫要求做好其相应工作。
应急救援处理程序和措施
事故发生后，事故现场应急人员应立即开展工作，及时发出报警信号，互相帮助，积极组织自救；在事故现场及存在危险物资的重大危险源外，采用紧急救援措施，特别是突发事件发生初期能采取的各种紧急措施，如紧急断电、组织撤离、救助伤员、现场保护等；及时向项目部安全领导小组报告，必要时向相邻可依托力量求救，事故现场内外人员应积极参加救援。
事故现场由项目部安全领导小组组长任现场指挥，全面负责事故的控制、处理工作。项目部安全领导小组组长接到报警后，应立即赶赴事故现场，不能及时赶赴事故现场的，委派一名项目部安全领导小组成员或事故现场管理人员，及时启动应急系统，控制事态发展。
各应急小组人员，要接受项目部安全领导小组的统一指挥，立即按照各自岗位职责采取措施，开展工作。
1）、事故现场抢险组，应根据事故特点，采用相应的应急救援物资、设备，开展事故现场的紧急抢险工作，抢险过程中，首先要注重人员的救援、事故现场内外易燃易爆等危险品的封存及转移等，其次是贵重物资设备的抢救；随时与项目部安全领导小组保持联络。
2）、事故现场救护组，应开展事故现场的紧急救护工作，及时组织救治及护送受伤人员到医疗急救中心医疗；随时与项目部安全领导小组、抢险组、救护组、通讯组保持联络。
3）、事故现场保护组，应开展保护事故现场，人员疏散及清点工作。现场保护组人员应指引无关人员撤离到安全区，指定专人记录到达安全区的人员，并根据现场人员名单表、各宿舍人员登记表，经事发现场人员的证实，确定事发现场人员名单，并与到达安全区人员进行核对，判断是否有被困人员；随时与项目部安全领导小组、抢险组、救护组、通讯组联络。
4）、项目部安全领导小组接到报告后，应立即向上级安全领导小组报告。
对发生的工伤、损失在10000元以上的机械设备事故，必须及时向公司安全领导小组报告，报告内容包括发生事故的单位、时间、地点、伤者人数、姓名、性别、年龄、受伤程度、事故简要过程和发生事故的原因。不得以任何借口隐瞒不报、谎报、拖报，随时接受上级安全领导机构的指令。
5）、项目部安全领导小组，应根据事故程度，工程停运，对危险源现场实施交通管制，并提防相应事故造成伤害；根据事故现场的报告，立即判断是否需要应急服务机构帮助，确需应急服务机构的帮助的，应立即与应急服务机构和相邻可依托力量求救，同时，在应急服务机构到来前，作好救援准备工作：如：道路疏通、现场无关人员撤离、提供必要的照明等。在应急服务机构到来后，积极作好配合工作。
6）、事后，项目部安全领导小组，要及时组织恢复受事故影响区域的正常秩序，根据有关规定及上级指令，确定是否恢复生产，同时要积极配合上级安全领导小组及政府安全监督管理部门进行事故调查及处理工作。
6、施工安全注意事项
1）、施工场地做到场地平整、坚实，现场应划分作业区，严禁非作业人员进入施工场地。
2）、吊装时，现场配合人员应站于安全地方，待吊钩和吊运物离地50cm时方可靠近，严禁位于起重臂下。
3）、吊装必须设信号指挥工，吊装时应试吊，确认正常后方可正式吊装，六级风力不得吊运。
4）、作业时，电焊机、电缆线等设备完好，电缆线应理顺。作业后必须关机断电，并锁闭电闸箱。
5）、工人进入工地必须佩带安全帽，焊工必须带防护镜和手套。特殊工种必须持证上岗。
6）、焊接作业现场周围10m内不得堆放易燃易爆物品。
7）、机械用电设备做到一机一闸，并有接地设备，严禁使用倒顺开关。
