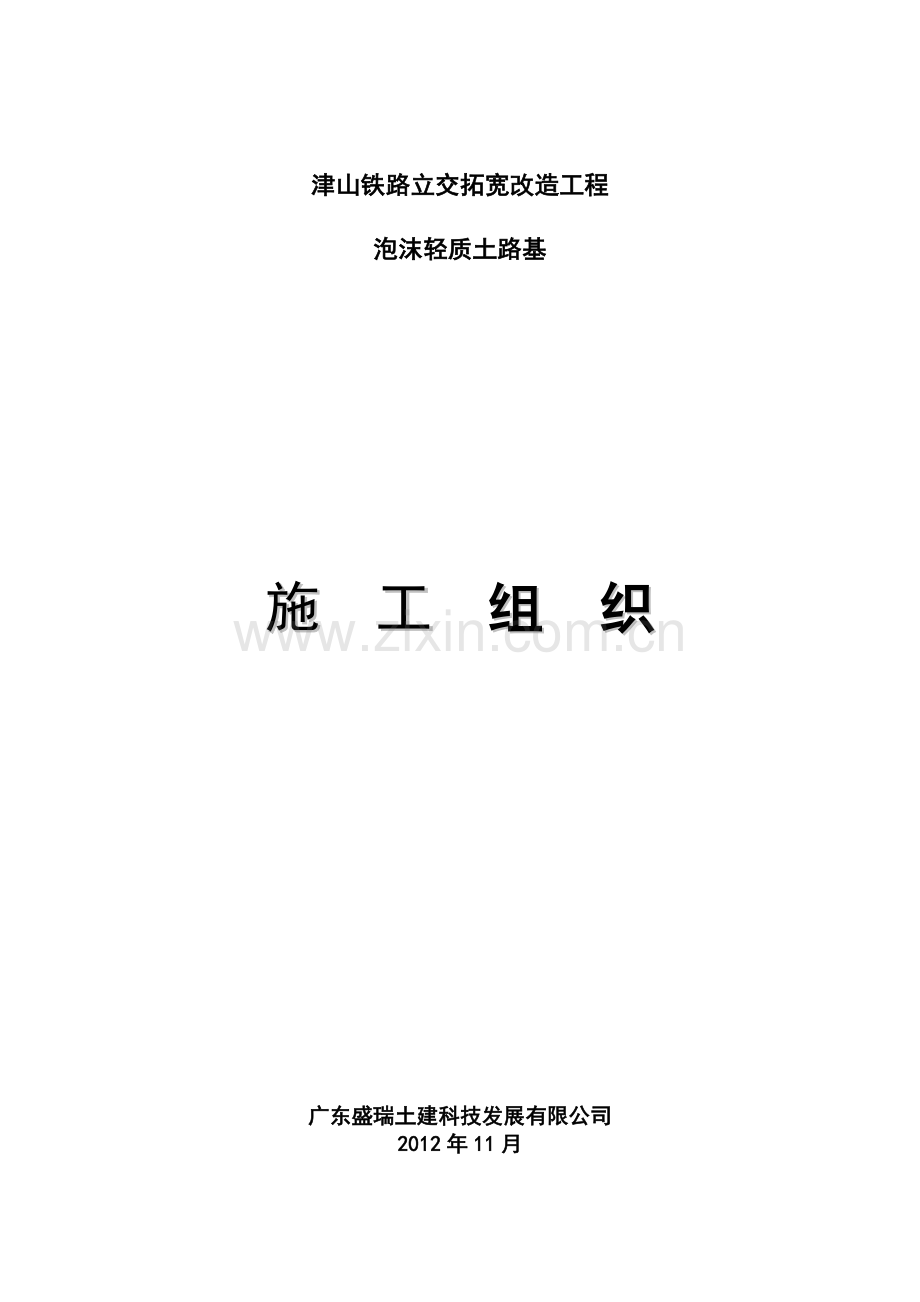

津山铁路立交拓宽改造工程泡沫轻质土路基施工方案.doc

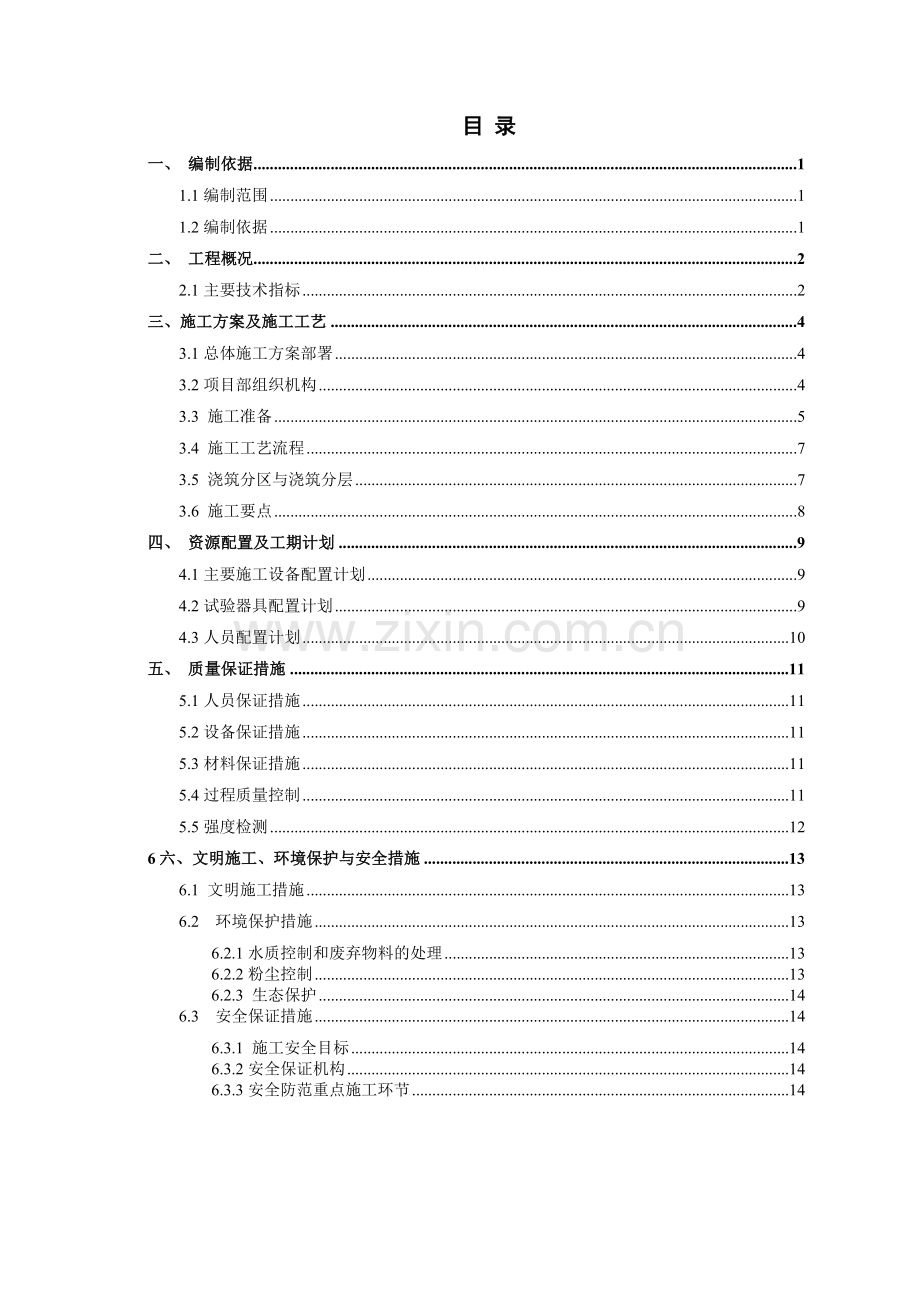

津山铁路立交拓宽改造工程泡沫轻质土路基施 工 组 织广东盛瑞土建科技发展有限公司2012年11月目 录一、 编制依据11.1编制范围11.2编制依据1二、 工程概况22.1主要技术指标2三、施工方案及施工工艺43.1总体施工方案部署43.2项目部组织机构43.3 施工准备53.4 施工工艺流程73.5 浇筑分区与浇筑分层73.6 施工要点8四、 资源配置及工期计划94.1主要施工设备配置计划94.2试验器具配置计划94.3人员配置计划10五、 质量保证措施115.1人员保证措施115.2设备保证措施115.3材料保证措施115.4过程质量控制115.5强度检测126六、文明施工、环境保护与安全措施136.1 文明施工措施136.2 环境保护措施136.2.1水质控制和废弃物料的处理136.2.2粉尘控制136.2.3 生态保护146.3 安全保证措施146.3.1 施工安全目标146.3.2安全保证机构146.3.3安全防范重点施工环节14一、 编制依据1.1编制范围本工程的施工方案编制范围：津山铁路立交拓宽改造工程泡沫轻质土路基工程。1.2编制依据1. 津山铁路立交拓宽改造工程项目部相关要求；2津山铁路立交拓宽改造工程.泡沫轻质土路基设计说明；3. 津山铁路立交拓宽改造工程泡沫轻质土路基设计图纸；4.根据我公司现有的施工机械设备、技术实力、施工能力和类似工程施工实践积累的丰富经验；5.根据现浇泡沫轻质土技术规程（CECS:249 2008）。6.根据现浇泡沫轻质土路基设计施工技术规程（DB84-2011）。14二、 工程概况津山铁路立交拓宽改造工程位于东丽区，外环修筑里程K0+452.457-K0+966.657，与铁路津山线下行相交里程为K150+256.该桥全长514.2m，共24跨，分为左右两幅。原桥单幅宽13.25m，中央4m分隔带，单幅加宽9m，桥梁加宽后单幅宽22.25m，全宽48.5m，双向10车道。该桥分为20跨和35跨，梁的结构形式为20m小箱梁、35m小箱梁和20mT梁，新旧桥之间采用上部结构连接的方式连接，即桥面板刚接，盖梁、墩柱、基础不连接。为了防止桥头跳车，将左右幅南北两侧桥台台背回填，由常规路基回填改为轻质土回填，提高施工进度，大大缩短了施工工期。2.1主要技术指标1）湿密度级别 ： 路堤部位离路面地面距离(m)施工湿密度Rfw(kg/m)路床0-0.8600Rfw 570路堤0.8570 Rfw 5402）强度等级：路堤部位离路面地面距离(m)抗压强度（MPa）路床0-0.80.8路堤0.80.63）发泡剂性能指标：序号项 目指标1稀释倍率40602发泡倍率800-12003标准泡沫密度(kg/ m3)30-504标准泡沫泌水率（%）25%4）消泡试验泡沫轻质土湿密度增加率不超过10%，标准沉陷距不超过5mm。5) HDPE防渗土工膜技术指标：序号项 目指标1厚度0.3，0.62宽度3.03拉伸强度（纵横）MPa144断裂伸长率（纵横）%4005直角撕裂强度 N/mm506搭接宽度(cm)5.07搭接方式热焊6）金属网采用3-4mm5*5mm镀锌钢丝网即可。三、施工方案及施工工艺3.1总体施工方案部署根据施工区段划分情况，总体施工方案并结合现场地形地貌及施工条件，同时考虑总工期为30个有效工作日，本施组根据这一原则安排施工组织计划，配置各种资源，保证在合同工期内完成本工程。3.2项目部组织机构根据合同工期要求和工程特点，组建工程项目经理部，由以项目经理为首的管理层对外负责与总包、监理工程师联系并接受总包和监理工程师的监督指导，对内实行施工技术、安全生产、工程质量、生产调度等的统一指挥。项目经理部组织机构如下图：总工程师项目副经理工程管理部机材组质检组施工组技术组安全组项目经理1、项目经理对外接受监理工程师和总包的有关指令，对内则全面协调和指挥项目部的各项工作；贯彻实施公司质量管理体系文件，确保质量管理体系有效运行；核准工程项目部结构设置，职能分配和资源配置。 2、项目副经理负责本项目人员培训及安全管理工作；负责机械设备的配置和维修的管理；分管机材、安全和质检。3、项目总工程师负责工程计划的管理和施工调度工作；负责编制季度、月度生产计划，并负责实施公司下达的年度工程进度计划；参与编制施工组织设计，并严格按有关的规范、标准、法规、图纸和批准的施工组织设计，组织施工；分管工程管理部。4、工程管理部 负责组织具体施工作业，原材料的采购计划与评价，施工设备的合理配置与维修保养；负责组织施工过程的自检、交接检和复检；负责施工半成品、成品的产品标识以及搬运、贮存、防护和交付。6、现场施工组负责编制详细的施工计划，落实安排具体施工作业内容；负责组织施工过程的自检，施工生产安全；负责施工原始资料的记录及整理；责施工半成品、成品的产品标识以及搬运、贮存、防护和交付。7、现场质检组负责项目部质量管理体系文件的控制；负责纠正和预防措施的管理；负责组织实施和协调质量控制和质量保证方面的工作；组织对不合格品的处置；施工安全的监督等。8、机械材料组 负责编制原材料的采购计划；负责原材料采购及供方的评价；负责采购物资的产品标识；负责工程所用材料检查验收和质量监督；负责控制物资的贮存、防护和发放；负责建立设备材料台帐；负责编制施工机械设备的调配维护、保养计划，并组织实施；负责检查施工机械设备的安全性、完好性和可用性。9、试验技术组 按照技术规范负责检验和试验工作；负责产品的检验和试验的状态标识；负责管理检验、测量和试验设备。10、安全保卫组 负责本项目的施工安全和保卫工作；负责实施业务范围内的整改措施。3.3 施工准备施工准备阶段的重点是原材送检、设备进场。施工配合比试验时，应进行湿密度、流值和消泡试验，当流值满足要求、消泡试验确定的湿密度增加率满足要求时，应制取试件并进行养护。当消泡试验确定的湿密度增加率无法满足要求时，应调整发泡剂的稀释倍率或种类，或调整配合比组成材料的种类和用量，重新进行试配试验。当试配强度无法满足本设计的要求，应调整胶凝材料的用量、标号或品牌，重新进行试配试验。根据设计，泡沫轻质土性能指标应满足：湿密度控制在设计范围内、强度满足F0.8强度等级，满足设计强度等级的经验配合比如表4。表4 施工配合比表泡沫轻质土单方材料组成轻质土设计湿密度kg/m3水泥浆单方材料组成水泥浆湿密度kg/m3备 注水泥kg/m3水kg/m3气泡率（%）580水泥kg/m水kg/m31662.4321.4225.067.1977.9684.5按上表施工配合比，泡沫轻质土设计湿密度为595kg/m3，按该配合比做2组试块分别测定7天和28天龄期的抗压强度。标准养护条件下（2025密封环境），7天龄期抗压强度0.5倍的设计强度时，该配合比可作为施工配合比采用。根据本工程的特点，水泥浆拟采用混凝土罐车输送。泡沫轻质土所需的水泥浆在商品混凝土站集中拌制。3.4 施工工艺流程稀释水发泡剂水泥水发泡液压缩空气泡沫混合搅拌水泥浆泡沫轻质土泡沫轻质土路基混合搅拌泡沫轻质土施工工艺流程图3.5 浇筑分区与浇筑分层由于不同区段的泡沫轻质土底标高和顶标高都不相同，根据泡沫轻质土的施工特性：浇注时为流动状态，单个浇筑区浇筑层的施工时间需控制在水泥浆的初凝时间内，设计区段长度大部分为30m一个区段。泡沫轻质土的施工分层是根据设计的标准台阶高度进行分层，标准台阶高度为0.6m。3.6 施工要点1）泡沫轻质土浇注施工前，确保基底无积水、无松软土；基底土层进行夯实处理，压实度不低于80%。2）泡沫轻质土单层浇筑厚度0.6m控制，同一区段上下相邻浇注层，当施工期气温不低于15，最短浇注间隔时间可按812小时控制；否则，浇注间隔时间应不低于2天。3）泡沫轻质土单个浇注区浇注层的浇注施工时间应控制在水泥浆终凝时间内。4）应沿浇筑区长轴方向自一端向另一端浇筑；如采用一条以上浇注管浇注时，则可并排地从一端开始浇注,或采用对角的浇注方式。5）浇筑过程中，当需要移动浇注管时，应沿浇注管放置的方向前后移动，而不宜左右移动浇注管；如确实需要左右移动浇注管，则应将浇注管尽可能提出当前已浇筑轻质土表面后再移动。 6）进行扫平表面时，应尽量使浇注口保持水平，并使浇注口离当前浇筑轻质土表面尽可能低。7）尽量减少在已浇完尚未固化的轻质土里来回走动。8）对于路床部位的泡沫轻质土，每层浇注完毕后采用塑料薄膜进行覆盖保湿养护；最后一层浇注完毕后，养护龄期不低于7天。四、 资源配置及工期计划4.1主要施工设备配置计划主要施工设备配置计划表序号设备名称规格单位数量计划进场时间自有新购租赁小计1料浆拌合60m3/h套按合同约定为准2泡沫轻质土车载设备90m3/h套113空压机11kw台114发电机120KW台225潜水泵3KW台226储水袋个227配电箱个2248水泥浆浆输送管3寸米50509泡沫轻质土输送管4寸米10010010料将输送管3寸米30030011水准仪DSZ2套114.2试验器具配置计划试验器具配置计划表序号器具名称规格单位数量计划进场时间自有新购租赁小计1流值测试仪-个44按合同约定为准2游标卡尺30cm把223电子称15Kg台664标准量杯1L个665试模100100100条40406钢卷尺5m把667钢卷尺50m把118试验桶20L个10104.3人员配置计划主要管理人员配置计划表职务人员数量职务人员数量项目主管1材料员1技术主管1资料员1施工主管1质检员1安全员1后勤人员2合计9五、 质量保证措施为确保泡沫轻质填筑的工程质量，符合设计要求及有关规范的规定，实行过程控制为主，工后检测为辅的方法，从人员、设备、材料、施工前的准备、工程施工过程等方面对工程质量进行预控。5.1人员保证措施实行岗位责任制，做到定机、定人、定岗、定责。每处施工现场确定一名项目负责人，制定详细的操作手、自检人员岗位责任制。对现场施工和质检人员进行培训，从管理人员到工人都强化质量意识。凡参加泡沫轻质土施工的人员上岗前首先要了解、掌握、重温有关施工技术规范，明确岗位责任，做到未经培训不得上岗。5.2设备保证措施设备是保证施工质量的前提，进场的泡沫轻质土设备必须达到以下要求：1）设备性能状态良好；配备有足够的易损件；2）配备先进的自动计量工具，确保配合比准确。3）发泡装置应采用压缩空气与发泡剂水溶液混合的方式生成泡沫，严禁搅拌发泡生成泡沫。4）设备单台泵送能力不应小于90m3/h。根据总体设计计划进度，配备满足要求的机械设备，合格者方可使用。5.3材料保证措施1）开工前，应对施工所采用的水泥、施工用水及发泡剂进行有见证的消泡试验，以确定发泡剂与其它材料的适应性；其合格标准为泡沫轻质土湿密度增加率不超过10%。2）当施工配合比强度试验和消泡试验均满足要求时，原材料可不做进场复验，但施工单位应提供水泥出场合格报告以备随时查询；监理单位认为有必要做水泥进场复验时，施工单位应无条件服从。5.4过程质量控制1）施工场地应平整，不得有积水。2）根据工艺制定各项技术参数、施工要点，供现场操作人员遵守。严格控制轻质土的流值及湿密度，确保轻质土设计要求。3）施工中，应及时、认真地填写原始记录，不允许事后编写。每天资料都应做好签认、汇总工作，发现问题及时改正。4）加强资料管理，施工中认真填写有关技术资料，每次浇筑要按实际产生的数据认真负责地填写资料，所有的资料数据必须真实可靠并得到监理工程师的签字认可，施工中的所有资料必须完整无缺并整理归档。5.5强度检测1)泡沫轻质土固化后常规试验检测指标为抗压强度：2）强度检测龄期为28d，泡沫轻质土路基浇注至最后1层时，每工作日应追加强度检测试件3组，做7天龄期强度检测，试块采用塑料袋单件密封并置于现场进行同条件养护；其它层位的泡沫轻质土，每一区段每一浇注层应取强度检测试件1组，做28天龄期强度检测，试块应采用塑料袋进行单件密封、置于20(2)环境中养护。3)泡沫轻质土的强度检测试块取样要求及强度评定标准如下：a.抗压强度和似干容重检测试件应在浇筑点出料口制取，制取时应量测并记录湿容重；试件为边长100mm的立方体；试件3个为1组。b.试件制取后，应置于20-25的环境中，试块拆模后，应采用密封塑料袋包装养护。抗压强度测定时，检测方法参考GB50081-2002普通混凝土力学性能试验检测方法标准，但最终强度检测取值不作尺寸折减。c.抗压强度的评判合格标准应符合： 式中： 抗压强度设计值(MPa)； 单组试件3个试块强度平均值或代表值(MPa)。六、 文明施工、环境保护与安全措施6.1 文明施工措施1.安全组负责文明施工的管理与监督工作。2.安全组根据各工程施工的特点定制文明施工行为准则，定期或不定期地对施工现场进行文明施工检查，对各施工点的文明施工情况打分，并公布在月度生产简报上，对违反文明施工行为准则的，要提出批评，限期整改直至处罚。3.在施工现场各路口设置路牌或告示牌，以方便施工车辆、行人。对不安全区域，设置警示牌，以策安全。4.建好施工驻地或现场的卫生设施，搞好卫生管理工作，实行整洁、整理、整顿管理，在与周围居民生活区相接区域做到无积水、无废物堆积、无臭气等。5.抓好文明施工的宣传与教育工作，严禁工人或劳务人员酗酒或斗殴，严禁穿拖鞋或赤膊进入施工现场。6.尊重当地公规民俗，搞好与当地群众的关系。6.2 环境保护措施6.2.1水质控制和废弃物料的处理1、工程开工前，对施工设备、防污设施及采用的施工方法等进行检查和审核。2、地面冲洗物包括水泥、水泥浆、机械等清洗污水、发泡液和其它悬浮或溶解物质，经引入污泥井沉淀处理后再排放，防止未经处理排放。燃料、油、颜料保存在合适的安全容器中，放在指定地点，以免意外泄漏进入水道。3、时刻维护工地内的排水系统，防止污水、废水、水泥浆和其它任何悬浮或溶解物料从工地流到邻近的土地范围，防止废物料积聚在工地或相邻的地方。4、分离后的施工废物料，放在指定的处理场所进行处理，其它未污染但不适于再利用的施工废料弃置在指定堆放场。6.2.2粉尘控制1、开工前对施工设备和采用的施工方法等进行检查和审核。2、在制定施工计划、施工方法、除尘措施以及进行施工时，充分考虑水泥等粉尘对环境空气的污染。6.2.3 生态保护不在施工区和生活区附近的任何地点倾倒饭盒、生活垃圾等废弃物，应进行集中处理。6.3 安全保证措施6.3.1 施工安全目标1.杜绝发生火灾、吊装作业、食物中毒重大以上伤亡事故；2.起重伤害、物体打击、高处坠落、触电、淹溺事故年死亡率0. 3；6.3.2安全保证机构建立由项目经理、副经理和安全员负责的安全领导小组，坚持“管生产”必须“管安全”的原则，从组织上、制度上、防范措施上保证生产安全。6.3.3安全防范重点施工环节1.安全防范重点a.汽车吊装作业时防起重伤害事故；b.车辆交通安全引起的事故；2.吊装起重作业的安全防范措施a起重作业为特殊工种，各工种人员应持证上岗。b操作前须严格检查起重设备各部件的可靠性和安全性，并进行空车和满载试运行，满足要求后才能投入正式使用；钢丝绳的安全系数应符合规定，吊勾应挂稳挂牢，防止松脱；c作业应专人负责，统一指挥，各工种人员分工明确，互相协调；吊车操作员与吊装位置、指挥员之间要具有良好的通视条件；d场地要硬化、平整，支脚支垫牢靠；作业半径范围内严禁站人，严禁起吊的重物自由下落；e风或大雨天气应停止吊装作业；一般情况下，不宜在夜间进行吊装作业。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
