EDA期中测试题【黑大适用】.doc

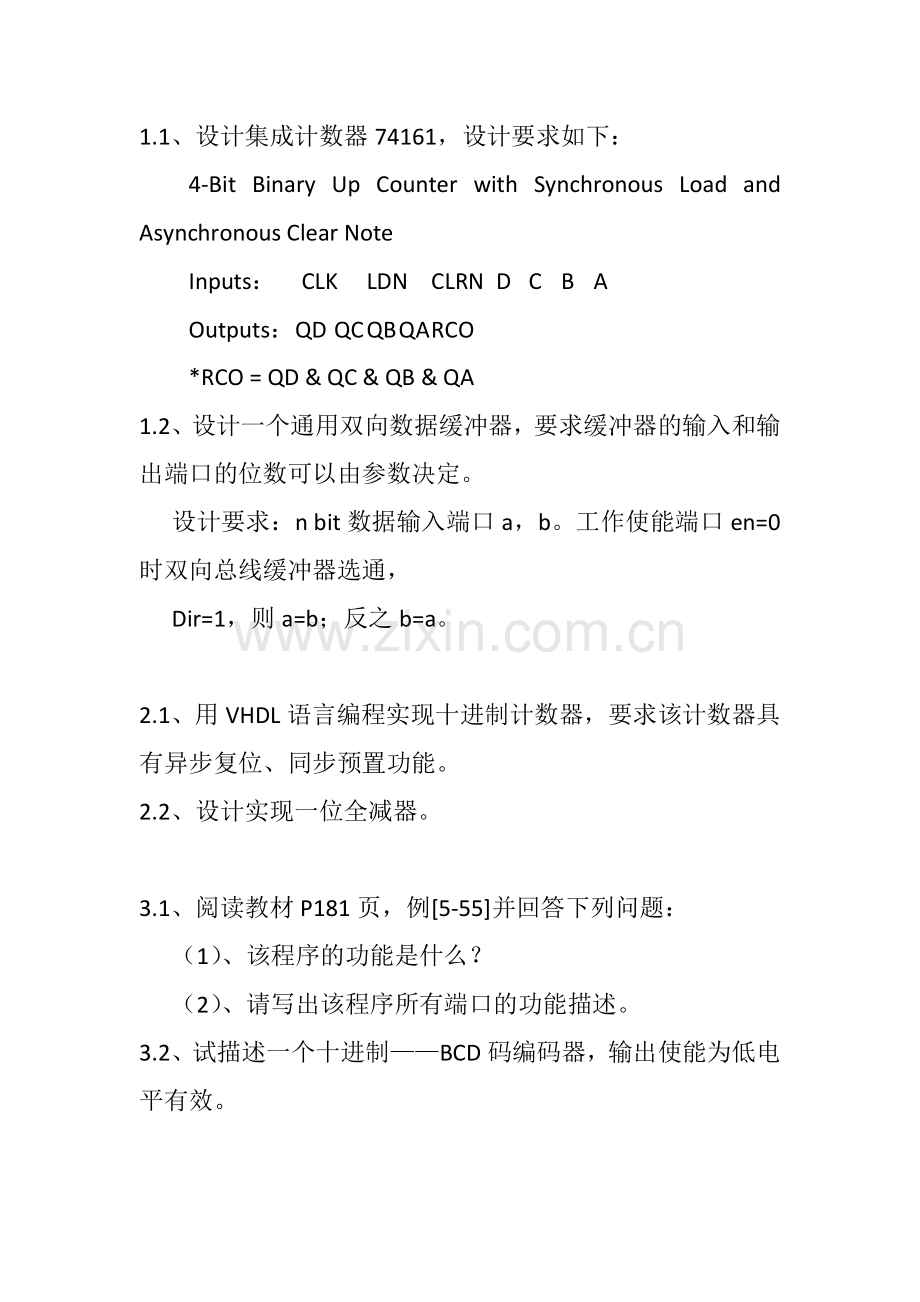

1.1、设计集成计数器74161，设计要求如下：
4-Bit Binary Up Counter with Synchronous Load and Asynchronous Clear Note
Inputs： CLK LDN CLRN D C B A
Outputs：QD QC QB QA RCO
*RCO = QD & QC & QB & QA
1.2、设计一个通用双向数据缓冲器，要求缓冲器的输入和输出端口的位数可以由参数决定。
设计要求：n bit数据输入端口a，b。工作使能端口en=0时双向总线缓冲器选通，
Dir=1，则a=b；反之b=a。

2.1、用VHDL语言编程实现十进制计数器，要求该计数器具有异步复位、同步预置功能。
2.2、设计实现一位全减器。

3.1、阅读教材P181页，例[5-55]并回答下列问题：
（1）、该程序的功能是什么？
（2）、请写出该程序所有端口的功能描述。
3.2、试描述一个十进制——BCD码编码器，输出使能为低电平有效。

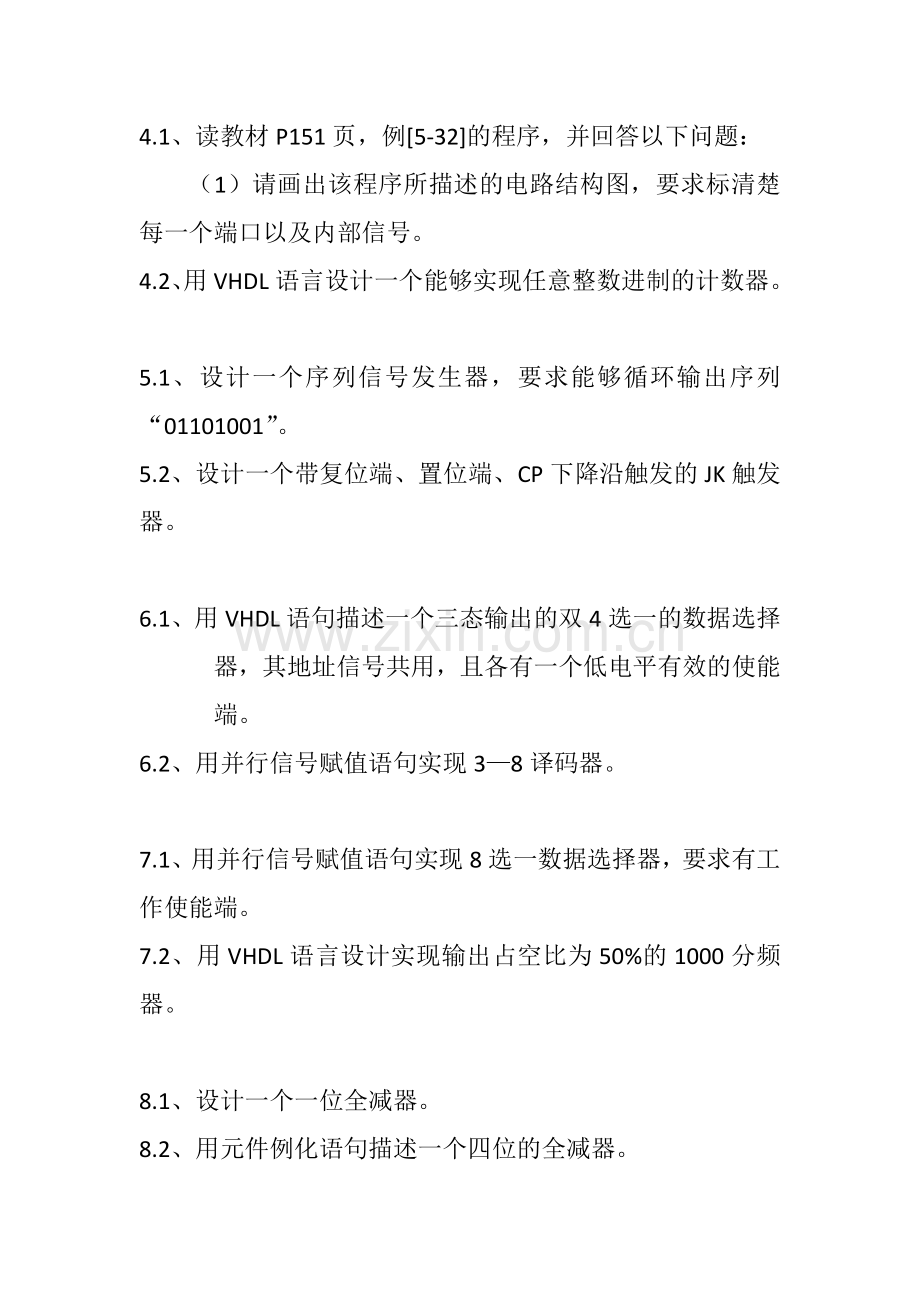

4.1、读教材P151页，例[5-32]的程序，并回答以下问题：
（1）请画出该程序所描述的电路结构图，要求标清楚每一个端口以及内部信号。
4.2、用VHDL语言设计一个能够实现任意整数进制的计数器。

5.1、设计一个序列信号发生器，要求能够循环输出序列“01101001”。
5.2、设计一个带复位端、置位端、CP下降沿触发的JK触发器。

6.1、用VHDL语句描述一个三态输出的双4选一的数据选择器，其地址信号共用，且各有一个低电平有效的使能端。
6.2、用并行信号赋值语句实现3—8译码器。

7.1、用并行信号赋值语句实现8选一数据选择器，要求有工作使能端。
7.2、用VHDL语言设计实现输出占空比为50%的1000分频器。

8.1、设计一个一位全减器。
8.2、用元件例化语句描述一个四位的全减器。

9.1、利用生成语句描述一个由n个一位全减器构成的n位减法器，n的默认值为4。
9.2、设计一个模为60、具有异步复位、同步置数功能的8421码计数器。

10.1、用VHDL描述一个单稳态触发器，定时时间由类属参数决定。该触发器有一个触发信号输入端A，上升沿触发。输出端为y。
10.2、设计实现一个8—3优先编码器。
