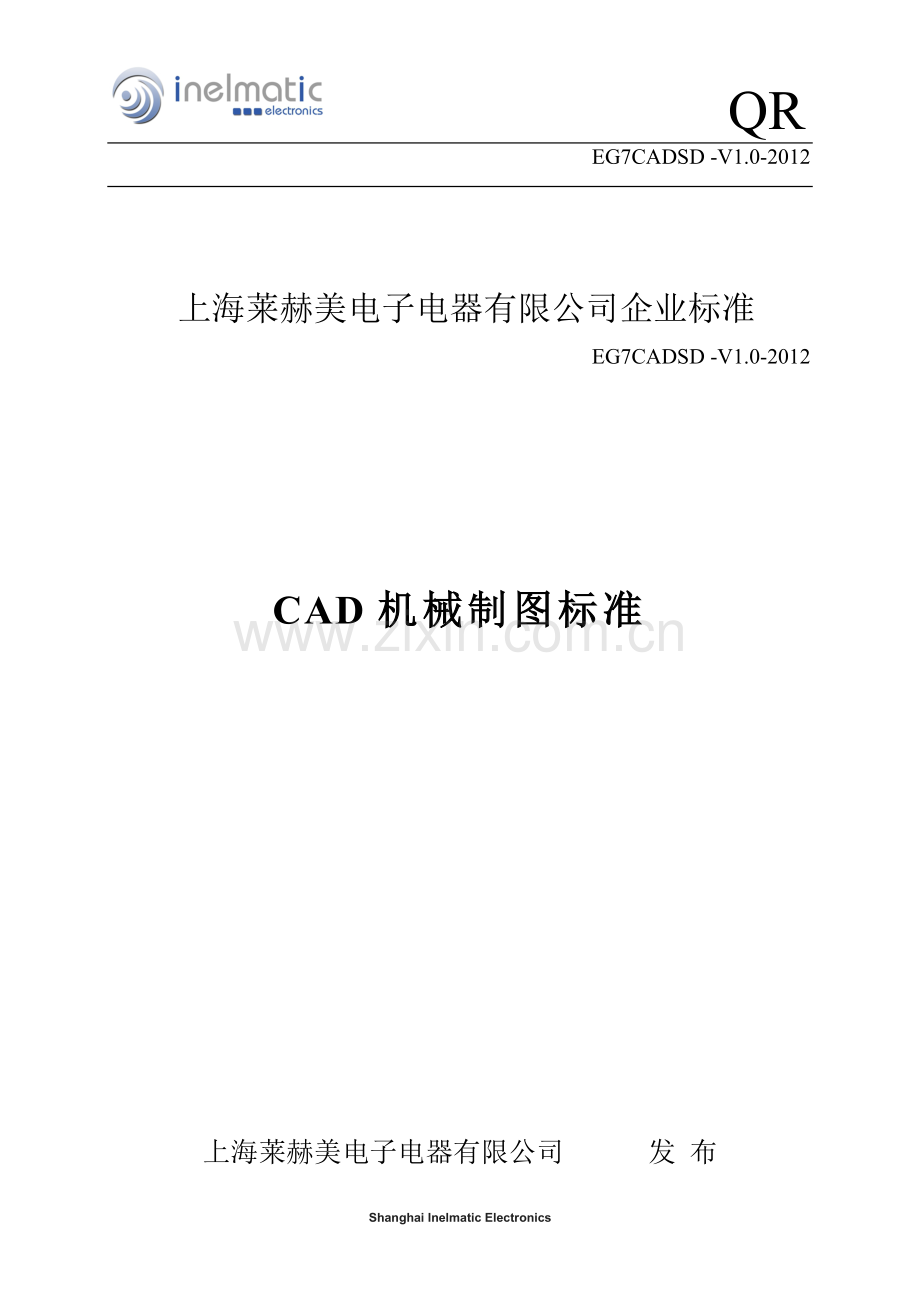

EG7CADSD -V1.0-2012

上海莱赫美电子电器有限公司企业标准
EG7CADSD -V1.0-2012

CAD机械制图标准

上海莱赫美电子电器有限公司 发 布

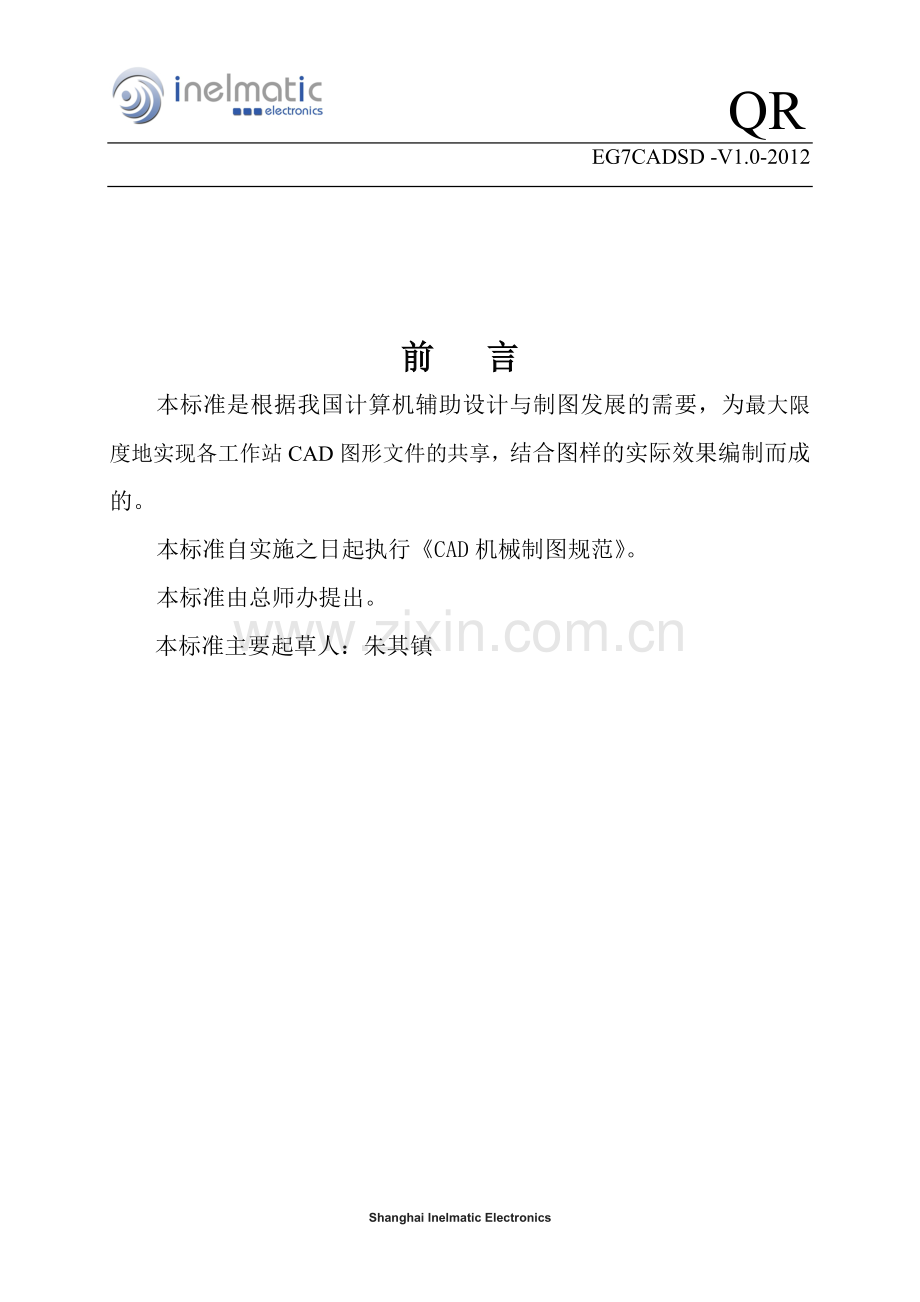

前 言
本标准是根据我国计算机辅助设计与制图发展的需要，为最大限度地实现各工作站CAD图形文件的共享，结合图样的实际效果编制而成的。
本标准自实施之日起执行《CAD机械制图规范》。
本标准由总师办提出。
本标准主要起草人：朱其镇

CAD机械制图标准
1 主题内容与适用范围
本标准规定了CAD机械制图的字体、比例、图线、标题栏等内容，本标准适用于我公司在CAD网络系统上绘制和打印的机械图样，本标准未规定的内容应符合有关国家标准和部标准的规定。
2 规范性引用文件
GB/T 1182-1996 形状和位置公差通则、定义、符号和图样表示法
GB/T 10609.1-1989 技术制图 标题栏
GB/T 10609.2-1989 技术制图 明细栏
GB/T 13362.4-1992 机械制图用计算机信息交换 常用长仿宋矢量字 体 、代（符）号
GB/T 13362.5-1992 机械制图用计算机信息交换 常用长仿宋矢量字体 、代（符）号 数据集单线单体字模集及数据集
GB/T 14689-1993 技术制图 图纸幅面和格式
GB/T 14690-1993 技术制图 比例
GB/T 14691-1993 技术制图 字体
GB/T18229-2000 CAD工程制图规则
JB/T 9165.4-1998 专用工艺装备设计图样及设计文件格式

3 要求
3.1图幅和图框
图幅和图框应符合GB/T18229-2000(GB/T14689-93)的规定。
3.1.1图幅
3.1.1.1图幅的尺寸
基本图幅（见表1）应优先选用，必要时，也允许选用加长图幅，加长图幅应优先选用表2，加长图幅的尺寸是由基本图幅的短边成整数倍的增加后得出。但由于A0×2（1189×1682）；A0×3（1189×2523）已超过晒图机的规格，即宽边已超过1051mm，所以不应使用。
表1 单位为毫米
幅面代号
尺寸B×L
A0
841×1189
A1
594×841
A2
420×594
A3
297×420
A4
210×297
表2 单位为毫米
幅面代号
尺寸B×L
A3×3
420×891
A3×4
420×1189
A4×3
297×630
A4×4
297×841
A4×5
297×1051
3.1.1.2图幅的分区
a. 用细实线在图纸周边内画出分区。
b. 图幅分区数目按图样的复杂程度确定，但必须取偶数。每一分区的长度应在（25～75）mm之间选择，用大写拉丁字母从上至下顺序编写，沿水平方向用阿拉伯数字从左到右顺序编写。
c. 在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组成，字母在前、数字在后并排书写，如：B3、A2。当分区代号与图形名称同时标注.
分区代号在图形名称之．中间空出一个字母的宽度。例如：A E2；D C4 。当要表达的对象正好位于两个分区的交界时，可将两个分区代号联合注出，如：B （E-F 6～7）；A （G 1～2），同样结构在两处时注法如下：I （B1，D6）。
3.1.2图框
3.1.2.1图框的尺寸见表3
表3 单毫米
幅面代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
e
20
10
c
10
5
a
25
3.1.2.2加长图幅的图框尺寸,按所选用的基本图幅大一号的图框尺寸确定。
3.2比例
用计算机绘制工程图时比例的大小应遵照GB/T18229-2000

（GB/T14690-93）的规定。比例系列见表4
表4
种 类
比 例
原值比例
1:1
优
选
放大比例
5:1 2:1
5×10n:1 2×10n:1 1×10n:1
缩小比例
1:2 1:5 1:10
1:2×10n 1:5×10n:1 1:10×10n
放大比例
4:1 2.5:1 4×10n:1 2.5×10n:1
可
选
缩小比例
1:1.5 1:2.5 1:3
1:1.5×10n 1:2.5×10n 1:3×10n
1:4 1:6
1:4×10n 1:6×10n
n为正整数

3.3字体
a. 汉字应采用长仿宋体,并采用国家正式公布和推行的简化字（使用AUTOCAD字库HZ·SHX）, 汉字字高不得小于3.5mm,字宽一般为字高的1/√2 （即字宽为字高的0.71）。
b.字母与数字一般采用斜体（使用AUTOCAD字库XT·SHX），其基本高度与汉字一致，用作指数、分数、极限偏差的字母与数字一般采用小一号的字体。
c. CAD产品图样中字高的要求见表5

表5 单位为毫米
项 目
字 高
A4、A3、A2
A1、A0
图

形
尺寸、文字说明
3.5
5
视图名称
粗糙度符号、数值、说明文字
统一标注或简化标注
图样中字高的1.4倍
图样中
3.5
5
“其余”
焊缝基本符号及数值
基准符号
形位公差
零件序号
5
7
技术
要求
“技术要求”
7
技术要求内容
5
标题栏
“上海莱赫美电子电器有限公司 ”
8
零(部件)名称
7
零(部件)图号
5
材料
其它
明细栏
全部内容
注: 若图中文字密集可适当调整字体或字宽。
d. CAD工艺卡片中字高的要求见表6
表6 单位为毫米
项 目
字 高
表 头
卡片名称
7
其余
5
表 尾
标题栏及其中内容
4
更改栏及其中内容
表 中
全部内容
5
注: 若图中文字密集可适当调整字体或字宽。
本标准中未规定的其它内容按GB/T 14691-1993、GB/T 13362.4～13362.5-1992的要求执行。
3.4标题栏
3.4.1CAD产品图样中均应配置标题栏,并应配置在图框的右下角,具体格式如图7
本标准中未规定的事项应符合GB/T 10609.1-89 的规定执行。
3.4.2专用工艺装备图样标题栏、专用工艺装备零件图样标题栏应符合
JB/T 9165.4-1998的规定。
3.5明细栏
3.5.1 CAD产品图样中的明细栏应符合GB/T 10609.2-89 中的规定。装配图上应配置的明细栏，明细栏一般配置在标题栏的上方，按自下而上的顺序填写，当不能在标题栏上方配置时，可在装配图的续页按A4幅面单独绘出，其顺序应是由上而下延伸。
3.5.2 专用工艺装备零件图样明细栏应符合JB/T 9169.4-1998的规定。
3.6图线
3.6.1 CAD制图所用图线种类及线宽要求见表8

表8 单位为毫米
图 幅
线 宽
线 型
A0、A1
A2、A3、A4
粗实线、粗点画线
0.6
0.5
细实线、波浪线、双折线、细点画线、双点画线、虚线
0.35
0.25

3.6.2基本图线的颜色和应用见表9
表9
图 层
图线类型
应 用
屏幕上的颜色
粗实线
粗实线

可见轮廓线、可见过渡线
白色
细实线
细实线

尺寸线、尺寸界线、剖面线、引出线、辅助线等
绿色
（剖面线为青色）
波浪线
波浪线

断裂处的边界线、视图和剖视的分界线

双折线
双折线

断裂处的边界线
虚线
虚线

不可见轮廓线、不可见过渡线
黄色
细点画线
细点画线

轴线、对称中心线、轨迹线、节圆及节线
红色
粗点画线
粗点画线

有特殊要求的线或表面的表示线
蓝色
双点画线
双点画线

相临辅助零件的轮廓线
蓝色
所有文字
黄色
3.7形状和位置公差
3.7.1形状和位置公差的标注应符合GB/T 1182-96的规定。
3.7.2框格的宽度
第一格等于框格的高度。
第二格应与标注内容的长度相适应。
第三格及以后各格（如属需要）须与有关字母的宽度相适应。
框格的竖划线与标注内容之间的距离应至少为线条粗细的两倍，且不得少于0.7mm。
