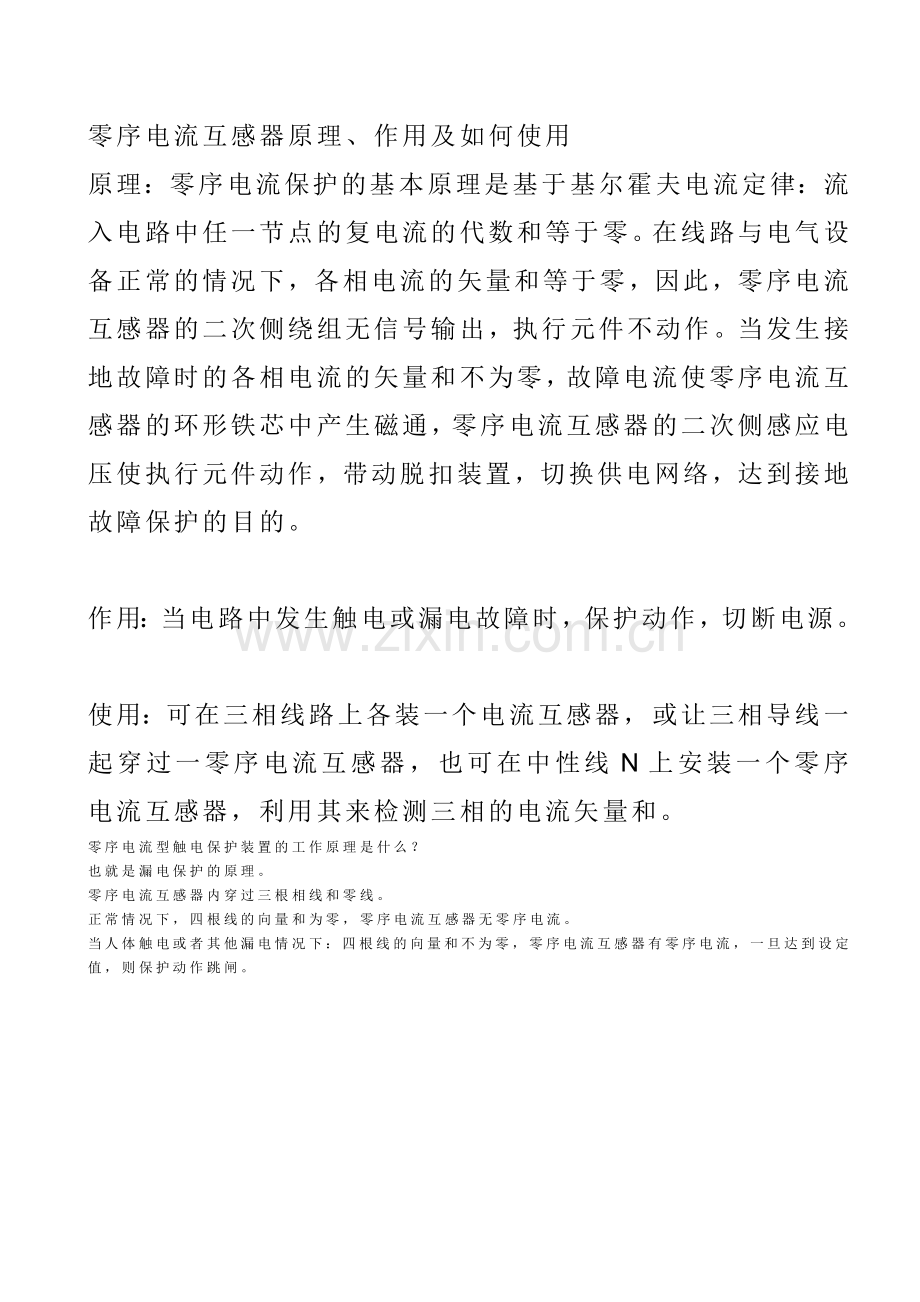

零序电流互感器原理、作用及如何使用
原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

作用：当电路中发生触电或漏电故障时，保护动作，切断电源。

使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。
零序电流型触电保护装置的工作原理是什么？
也就是漏电保护的原理。
零序电流互感器内穿过三根相线和零线。
正常情况下，四根线的向量和为零，零序电流互感器无零序电流。
当人体触电或者其他漏电情况下：四根线的向量和不为零，零序电流互感器有零序电流，一旦达到设定值，则保护动作跳闸。

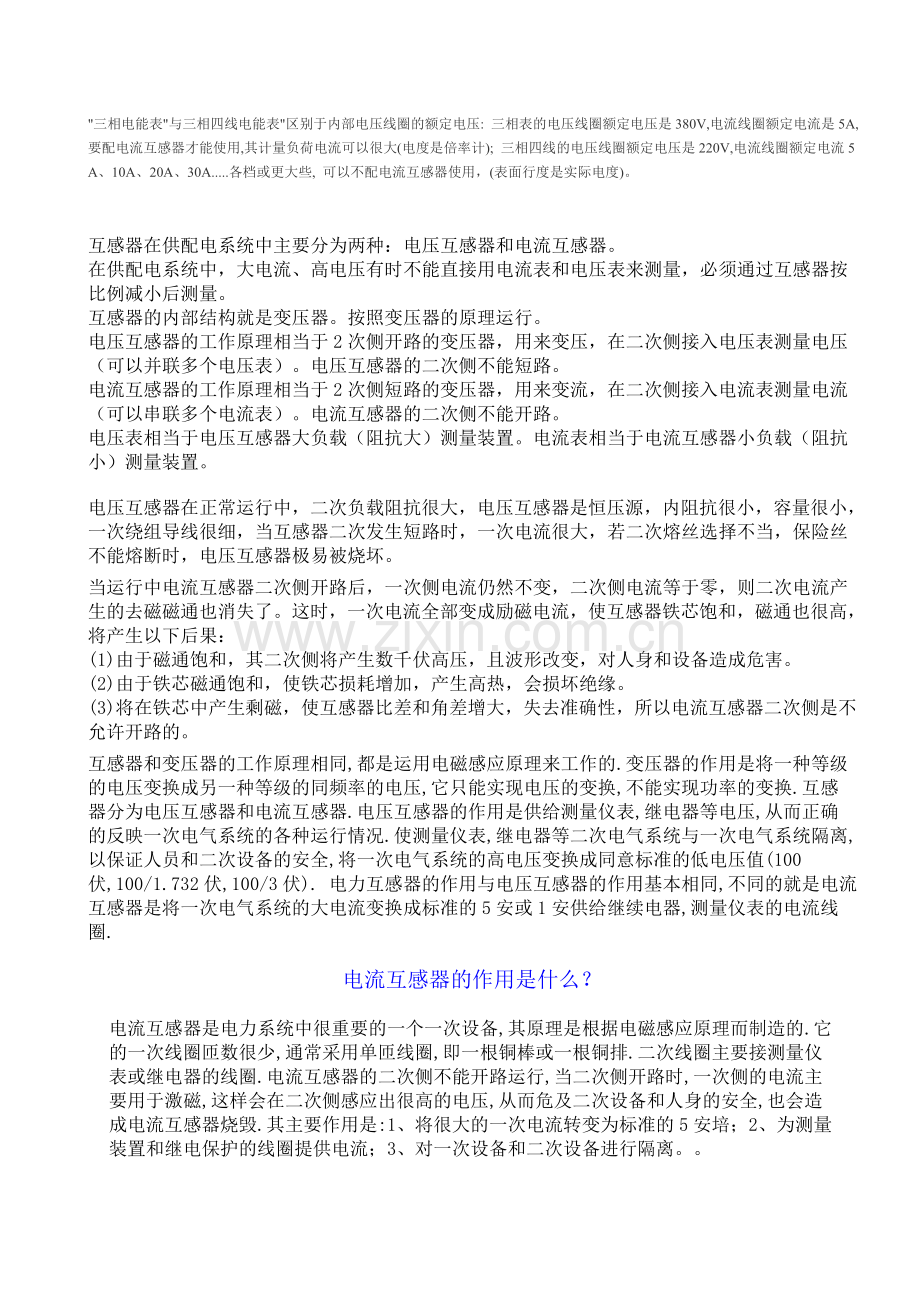

"三相电能表"与三相四线电能表"区别于内部电压线圈的额定电压: 三相表的电压线圈额定电压是380V,电流线圈额定电流是5A,要配电流互感器才能使用,其计量负荷电流可以很大(电度是倍率计); 三相四线的电压线圈额定电压是220V,电流线圈额定电流5A、10A、20A、30A.....各档或更大些, 可以不配电流互感器使用，(表面行度是实际电度)。

互感器在供配电系统中主要分为两种：电压互感器和电流互感器。
在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。
互感器的内部结构就是变压器。按照变压器的原理运行。
电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。电压互感器的二次侧不能短路。
电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。电流互感器的二次侧不能开路。
电压表相当于电压互感器大负载（阻抗大）测量装置。电流表相当于电流互感器小负载（阻抗小）测量装置。
电压互感器在正常运行中，二次负载阻抗很大，电压互感器是恒压源，内阻抗很小，容量很小，一次绕组导线很细，当互感器二次发生短路时，一次电流很大，若二次熔丝选择不当，保险丝不能熔断时，电压互感器极易被烧坏。
当运行中电流互感器二次侧开路后，一次侧电流仍然不变，二次侧电流等于零，则二次电流产生的去磁磁通也消失了。这时，一次电流全部变成励磁电流，使互感器铁芯饱和，磁通也很高，将产生以下后果：
(1)由于磁通饱和，其二次侧将产生数千伏高压，且波形改变，对人身和设备造成危害。
(2)由于铁芯磁通饱和，使铁芯损耗增加，产生高热，会损坏绝缘。
(3)将在铁芯中产生剩磁，使互感器比差和角差增大，失去准确性，所以电流互感器二次侧是不允许开路的。
互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈.
电流互感器的作用是什么？
电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁.其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。。
电压互感器和电流互感器在作用原理上有什么区别?
主要区别是正常运行时工作状态很不相同，表现为：
1)电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；
2)相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。
3)电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.
