LM317制作简易恒压恒流充电器
直想做一台高级而复杂的全功能智能充电器，最后发现简单可靠实用才是真理，怎样实现简单可靠？串联充电比并联充电简单，缺点是电池要求容量比较一致，线性降压比开关降压简单，缺点是效率比较低发热大，大电流充电节约时间但是发热大电池寿命影响也不小，负斜率或者零增量侦测电池是否充满的缺点是电路复杂并且因为电池性能的关系并不可靠，目前电池的充电方式大多数推荐是恒流。
所以一台简单可靠的充电器要完成的功能特点应该有：能充多节电池，有恒流充电功能，有防止过充功能。实现方法其实很简单：串联，恒压，恒流。如果用稳压电源来充电的话，初期电流太大，若串入限流电阻的话，当电池电压升高后电阻就限制了充
电电流使充电时间过长。恒流恒压只是相对的，具体来说应该是前期恒流后期恒压，顺便说一下，这种方式非常适合给锂电池充电。
在网上找了很久，都没有找到满意的线路，猛的发现在LM317规格书内就有这个充电线路，原名叫做恒压限流充电器，真是踏破铁鞋无觅处，稍作修改就是自己需要的东西，并且可以做成万能充电器。

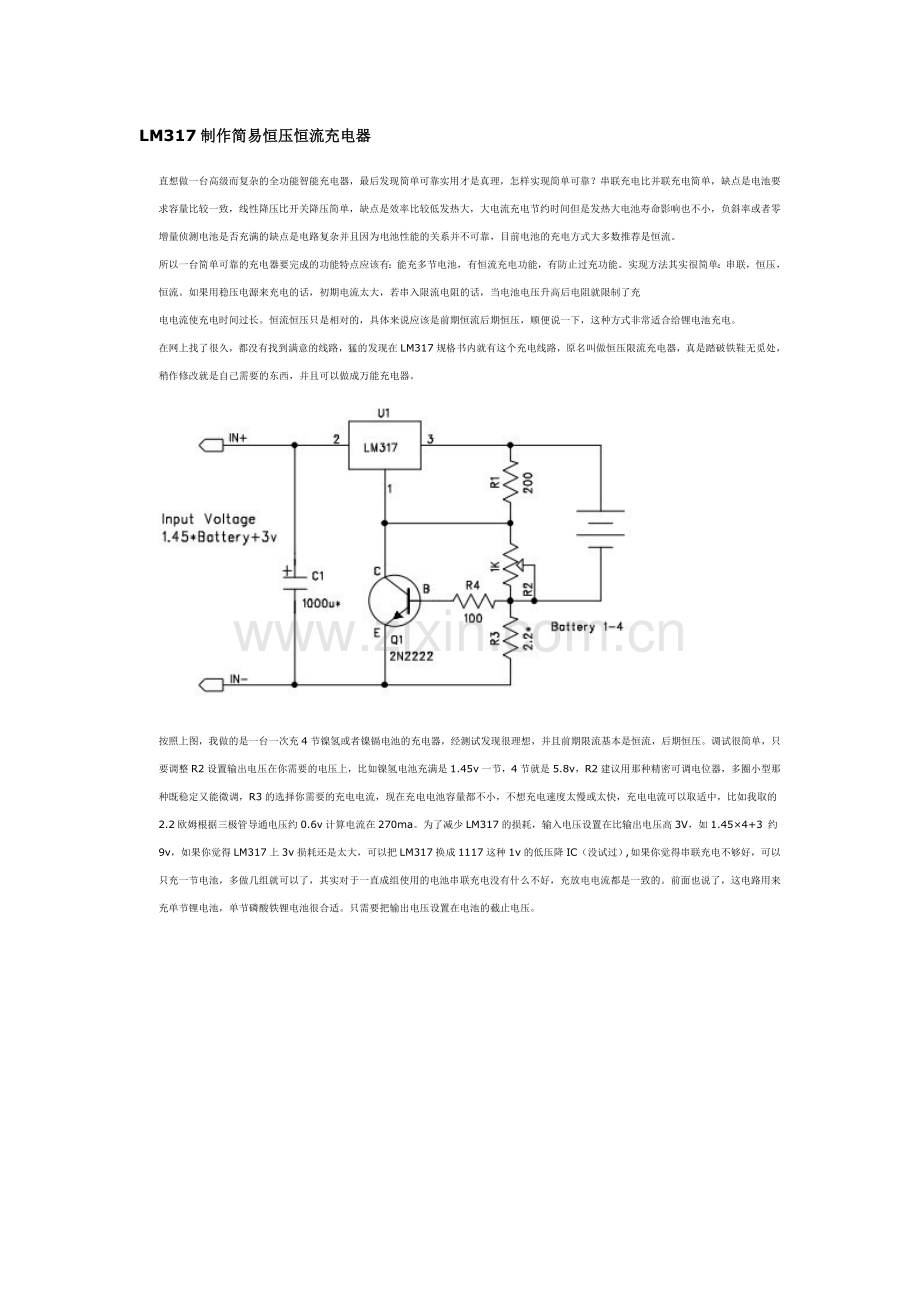

按照上图，我做的是一台一次充4节镍氢或者镍镉电池的充电器，经测试发现很理想，并且前期限流基本是恒流，后期恒压。调试很简单，只要调整R2设置输出电压在你需要的电压上，比如镍氢电池充满是1.45v一节，4节就是5.8v，R2建议用那种精密可调电位器，多圈小型那种既稳定又能微调，R3的选择你需要的充电电流，现在充电电池容量都不小，不想充电速度太慢或太快，充电电流可以取适中，比如我取的2.2欧姆根据三极管导通电压约0.6v计算电流在270ma。为了减少LM317的损耗，输入电压设置在比输出电压高3V，如1.45×4+3 约9v，如果你觉得LM317上3v损耗还是太大，可以把LM317换成1117这种1v的低压降IC（没试过）, 如果你觉得串联充电不够好，可以只充一节电池，多做几组就可以了，其实对于一直成组使用的电池串联充电没有什么不好，充放电电流都是一致的。前面也说了，这电路用来充单节锂电池，单节磷酸铁锂电池很合适。只需要把输出电压设置在电池的截止电压。

上图两组做在一起，一次充8节，加一个9v电源适配器就成了，速度慢点没有关系，我一次能充8节够用，可调节电位器设置1-4节任意，也不担心过充，比一些标准慢充还要好，那些慢充要么就是直流电小电流一直充，好点的有恒流，再好点的多个定时器。
