(针对性方案)预制方桩施工方案.doc

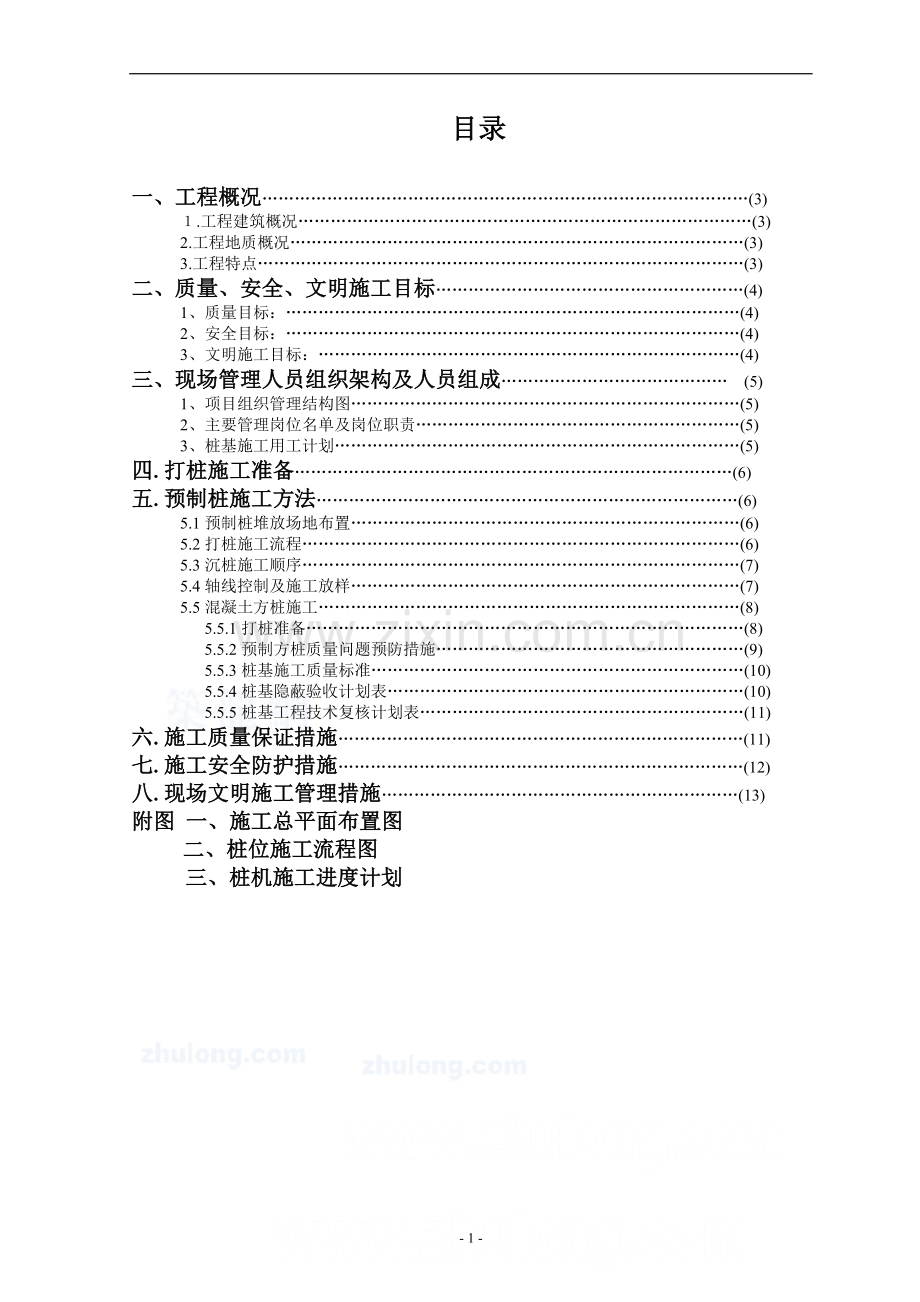

目录

一、工程概况………………………………………………………………………………(3)
１.工程建筑概况…………………………………………………………………………(3)
2.工程地质概况…………………………………………………………………………(3)
3.工程特点………………………………………………………………………………(3)
二、质量、安全、文明施工目标…………………………………………………(4)
1、质量目标：…………………………………………………………………………(4)
2、安全目标：…………………………………………………………………………(4)
3、文明施工目标：……………………………………………………………………(4)
三、现场管理人员组织架构及人员组成…………………………………… (5)
1、项目组织管理结构图………………………………………………………………(5)
2、主要管理岗位名单及岗位职责……………………………………………………(5)
3、桩基施工用工计划…………………………………………………………………(5)
四.打桩施工准备………………………………………………………………………(6)
五.预制桩施工方法……………………………………………………………………(6)
5.1预制桩堆放场地布置………………………………………………………………(6)
5.2打桩施工流程………………………………………………………………………(6)
5.3沉桩施工顺序………………………………………………………………………(7)
5.4轴线控制及施工放样………………………………………………………………(7)
5.5混凝土方桩施工……………………………………………………………………(8)
5.5.1打桩准备………………………………………………………………………(8)
5.5.2预制方桩质量问题预防措施…………………………………………………(9)
5.5.3桩基施工质量标准……………………………………………………………(10)
5.5.4桩基隐蔽验收计划表…………………………………………………………(10)
5.5.5桩基工程技术复核计划表……………………………………………………(11)
六.施工质量保证措施…………………………………………………………………(11)
七.施工安全防护措施…………………………………………………………………(12)
八.现场文明施工管理措施…………………………………………………………(13)
附图 一、施工总平面布置图
二、桩位施工流程图
三、桩机施工进度计划

编　制　说　明

本施工组织设计编制依据为：
1、工程设计图纸及施工现场勘测结果；
2、现行相关规程和规范：
1）《建筑地基基础设计规范》(GB5007-2002)；
2）《建筑地基基础工程施工质量验收规范》（GB50202—2002）；
3）《预制钢筋混凝土方桩》（04G361）；
4）《建筑桩基技术规范》（JGJ94—2008）；
5）《工程测量规范》（GBJ50026—93）；
6）《建筑工程质量检验评定标准》（GBJ301—88）；
3、****编制的各项技术、质量要求。

一.工程概况
1． 工程名称：*****东5#地块
工程地点：*******路122号
建设单位：*******房产开发有限公司
设计单位：*******建筑设计研究院有限责任公司
施工单位：*******建设基础工程有限公司上海分公司
本项目基础采用预制钢筋混凝土方桩，沉桩方式为静力压桩。
桩基主要设计参数详表
楼　号
桩　类　型
桩数
（根）
单桩极限抗拔承载值（KN）
桩顶标高
(M)
备　注
5B地库
AZH-35-16A
255
600
-6.250
工程桩
AZH-35-16A
3
600
-6.250
试桩
AZH-35-16A共 258根，其中静载试桩3根.

2.工程地质概况
本工程桩端持力层选在****层粉质粘土。详见地质勘探报告。
3.工程特点
1.***地库属于后开地块，施工场地较小，附近的民房、树木、高压线及地下管道等障碍多，交叉施工情况多，总体计划的协调比较复杂；
2.工程方桩长度较长，施工难度较大，外加工程工期较紧。

二、质量、安全、文明施工目标
1、质量目标：
教育职工牢固树立“百年大计、质量第一”的观念，深入学习、贯彻执行“地基与基础工程施工验收规范”，确保工程质量，做到对工程负责，让用户放心。确保工程质量一次性验收达到国家质量验收标准合格等级，。
2、安全目标：
无重大伤亡事故；无机械设备事故和管线损坏事故；安全管理规范，内外业资料齐全，安全检查考评达总评分90分以上。
3、文明施工目标：
在整个施工过程中，坚持社会效益第一，经济效益和社会效益相一致的“方便人民生活，有利于发展生产，保护生态环境”的原则。在施工期间，将严格遵守****建设行政主管部门、市容监察和招标单位、监理单位有关文明施工管理的规定，认真制订针对本项目的环保、市容、交通、安全、消防、治安保卫和邻近建筑物的保护及现场文明施工、环境保护等管理措施，做到安全施工、文明施工，及时解决由施工造成的对周边环境的影响；对违反环保、市容规定而引起的纠纷及罚款由我公司自行负责解决。配合总包方创建区级文明化、安全质量标准化管理达标工地。

三、现场管理人员组织架构及人员组成：
1、项目组织管理结构图
项目经理
项目工程师
项目副经理
质量员
施工员
安全员
材料员
后勤组
文明保洁班
安全保卫组
桩机施工组

2、主要管理岗位名单及岗位职责
项目经理
**
副经理
工程师
历任内环高架2.1标、金山石化总厂、象源丽都等30余项工程的项目经理，施工组织管理经验丰富。
质量管理
***
项目工程师
工程师
承担过大宁绿地、象源丽都、康城等20余工地的项目工程师工作，经验丰富
材料管理
***
材料员
技术员
承担过康城、虹鹿小区等工地的材料管理工作，经验丰富且责任心强。
计划管理
***
施工员
技　师
承担过康城、峥宸苑等工地的施工管理工作，经验丰富。
安全管理
***
安全员
技术员
承担过虹鹿小区、峥宸苑、康城等工地的安全管理工作，经验丰富。
其他人员
***
质量员
助　工
承担过大宁绿地、峥宸苑、康城等工地的质量员工作，责任心强且经验丰富。
***
测量员
助　工
承担过象源丽都、真源小区、康城等工地的测量工作，对工程测量有着丰富的经验。
***
资料员
助　工
承担过康城、虹鹿小区等工地的资料编制、整理工作，熟悉各种施工资料的编制、填写。

3、桩基施工用工计划
序号
工 种
人数
序号
工 种
人数
1
桩机操作工
2
6
修理工
1
2
起重工
1
7
测量工
2
3
桩 工
2
8
电 工
1
4
焊 工
2
备注：工人可多工种，但须持证上岗。
5
普通工
2

四.打桩施工准备
场地平整
本工程场地“三通一平”已由业主基本处理完成，上部建筑物已清除完毕，但基地内原有建筑物地下基础等障碍物均未清除，为此，在桩机进场前需对场地进行探桩，并及时清除地下障碍物。场地道路利用原有道路，施工道路两侧设置明沟排水，施工场地周围保持排水畅通。
五.预制桩施工方法
混凝土预制方桩由嘉兴市沪嘉构件有限公司加工。
打桩施工我们选择了与我们长期合作，具备一级资质的、质量和信誉高的、有丰富施工经验的桩基施工单位的机械公司进行施工，在施工过程中我们将精心管理，按照项目总承包管理的工作质量要求严格履行合同，实现本工程“一流管理、一流质量、一流速度”的建设目标。
5.1预制桩堆放场地布置
预制桩场地堆放根据打桩流程就近堆放，堆放场地做到平整坚实，排水良好。桩按规格、桩号分层叠置，支承点设在吊点或近旁处保持在同一横断面上，各层垫木上下对齐，支承平稳，堆放层数不得大于4层。

5.2打桩施工流程
本工程桩基采用350×350混凝土预制方桩，桩长为单节16米，持力层为4-1层粉质粘土。由于沉桩施工时挤土对周围环境将造成一定的影响，桩基施工与施工流水方向和沉桩速率均成正比关系，需安排合理的作业流水和施工速率，既能保证质量和进度，又能降低对周围环境的影响。
5.3沉桩施工顺序
场地平整→探桩→地下障碍物清除→定桩位→复核验收桩位→进桩→桩机调试→对位→机身调平→沉桩→送桩。
5.4轴线控制及施工放样
根据业主提供的坐标点和控制点绘出测量方格网，再根据测量方格网定出各打桩建筑物的打桩控制轴线，由我方将打桩控制轴线移交给机施公司，并做好移交记录。
桩定位应由打桩单位负责进行。我方负责复核检查。桩位定位前应检查各轴交点之间的距离是否与桩位图相符，无误后再用主轴线之交点设置次轴线和桩位。桩位用短钢筋做标记，顶端涂以红油漆。
平面控制：所有轴线和工程测量均由测量组会同桩基施工单位实施，从制度上保证测量定位的正确和精度。设置的控制点应远离沉桩区域，不因各种原因被破坏。轴线和控制点的复测均应从施工控制网引测，并要妥善保护，直至竣工验收。定期检查、复核，妥善保护。
标高控制：每隔40米左右设置1个水准点，水准点埋设必须牢固，往返测量满足允许闭合差要求。施工时设定一个控制标高，避免欠打或超打，测量以水准点位依据。
垂直度控制：桩中轴线偏斜率（竖直桩）小于1%。桩、锤、桩帽和桩身控制在同一轴线上，采用2台经纬仪在成90度方向上控制垂直度。
本工程采用的测量器具详见下表计量、测量、检测器具选用表
序
机械设备名称
型号规格
单位
数量
配备情况
1
全站仪
LAICA
台
1
测量组
2
经纬仪
J2
台
2
测量组
3
水准仪
DS3
台
2
测量组
4
钢卷尺
50m
把
2
测量组
5
钢卷尺
30m
把
1
工长、班组
6
钢卷尺
5m
把
2
主要操作人员
7
水平尺
450mm
把
5
班组质检

5.5混凝土方桩施工
本工程施工区域较大，地库结构承台均为混凝土预制方桩。为合理安排施工顺序，确保工程质量和在工期内完成，本工程在桩基施工时选用1台ZYZ-600T静压桩机。用经纬仪观测桩的垂直度调直后方可开始沉桩，观测桩垂直度要采用两台经纬仪成90度夹角双向观测。由于挤土效应造成地面变形，致使所放桩位标记位移，因此压桩前需重新校核桩位。

5.5.1打桩准备
1.混凝土方桩全部为加工厂加工生产。桩的混凝土强度要达到设计强度100%时方可沉桩，混凝土的龄期不得少于28天；进桩时，必须对桩身质量按标准进行验收，并由专人记录有关质量验收数据。
2.施工前，打桩单位要根据设计的桩位图，按施工顺序将桩逐一编号，依据桩号所对应的轴线，按尺寸要求验收桩位，并设置样桩，以供桩机就位、定位。
3.测量基准点和水准点距离施工现场30m以上，数量不少于3—4个，并加以保护定期校核，以免因机械行走、打桩、开挖土方出现偏差，影响工程的质量，同时要求放线工作根据打桩的顺序分步进行。
5.整个打桩过程必须由监理单位专人对桩编号、桩身强度、沉桩顺序进行全面严格的监护，并按有关施工规范进行验收。
6.沉桩施工中必须严格控制设计标高与水平位移，本工程的桩基停桩标准以标高控制为主。
7.为确保工程质量，施工过程由二台经纬仪在垂直方向上双向控制桩身垂直度，桩位轴线每天复测，打桩时作好沉桩记录。
8.现场施工员对轴线、桩位、桩身垂直度、送桩标高等要求严格检查复核，发现问题及时纠正，确保工程质量。
5.5.2预制方桩质量问题预防措施
1.桩身断裂
（1）施工前应认真清除地下障碍物，必要时可以对每个桩位用送桩器进行探桩；
（2）对拟沉桩应检查桩身弯曲情况，对桩身弯曲矢高大于1‰桩长且大于20mm的桩过桩尖偏离桩纵轴线时，桩不宜使用；
（3）桩在初沉时发生倾斜，应及时纠正，如有可能，应把桩拔出，清理障碍物或回填土后重新沉桩；
（4）桩入土一定深度后发生严重倾斜时，不宜采用移动桩架来校正；
（5）桩在堆放起吊、运输过程中，应严格按照有关规定或操作规程执行，若发现桩开裂超过有关验收规定时，不得使用。
2.桩身倾斜
（1）施工作业场地要求平整，对软弱地基要求表面铺碎石再平整，最终坡度小于1%，必要时候再桩机行走装置下加垫板，使桩机底盘保持水平；
（2）插桩时控制垂直精度小于5‰，初沉阶段应对不垂直的桩及时纠正；
（3）地下障碍物要清理干净；
（4）预先检查制作的桩，对桩身弯曲以及桩尖偏离轴线超过规范要求的桩不宜使用。

5.5.3桩基施工质量标准
序号
项 目
允许偏差（mm）
备 注
1
垂直于条形基础纵向方向
100
桩位平面偏差控制值为70mm，但不允许超出承台边缘及规范要求。
平行于条形基础纵向方向
150
2
桩数为1~3根桩基中的桩
100
3
桩数为4~16根桩基中的桩
1/3桩径或1/3边长
4
桩数大于16根桩基中的桩
最外边的桩
中间桩

1/3桩径或1/3边长
1/2桩径或1/2边长

5.5.4桩基隐蔽验收计划表
序 号
验收项目
验收人
备 注
1
预制方桩进场验收
技术员、质量员

2
桩位轴线验收
技术员、质量员

3
桩顶标高、桩位偏差验收
技术员、质量员

5.5.5桩基工程技术复核计划表
序 号
复核内容
验收人
复核人
1
定位桩尺寸检查
施工员
技术员
2
桩位轴线
施工员
技术员
3
桩垂直度
施工员
技术员
4
桩顶标高
施工员
技术员

六.施工质量保证措施
1.砼预制桩达到设计强度的70%后方可起吊，达到100%才能运输,吊桩与运输时的各支点应满足规范要求。
2.施工现场设置质量组对施工全过程进行监督,发现质量隐患及时查找原因,并落实整改措施。
3.测量工认真、准确填写施工记录，对施工中出现的特殊情况，应有详细记录。
4.测量人员对场内水准点、轴线桩、样桩应经常检查，打桩过程中经常复测，对水准点、轴线桩应每天复测一次，样桩应打一根复一根。
5.沉桩施工时用经纬仪双向控制桩身垂直度，垂直度偏差不得超过0.5％桩长。
6.特殊工种工人应培训后持证上岗。
7.打桩严格控制沉桩速率，发生突变时应立即停止施工，并与有关部门联系，采取有效措施后方可继续施工。
8.桩基工程采取二次验收方法：第一次为：桩位、桩顶；第二次为：开挖后桩位移、桩顶标高。
七.施工安全防护措施
1. 在打桩区域内设置警戒线，并派专人负责，严禁非施工人员进入警戒线。
2. 预制方桩起吊严格按《预制钢筋混凝土方桩》（04G361）图集标准执行，采用一点起吊（如图一），起吊半径范围内严禁站人，操作人员持证上岗。

3. 施工人员进入现场必须戴好安全帽等保护用品，非施工人员不准进入现场，吊桩作业时，15m内不准站人，2m以上高空作业时系好安全带。六级以上大风时，要停止作业。
4. 夜间施工时要有充分的照明，对易燃易爆物品有专人保存规定存放。各类操作人员必须经专门训练，经考核后持有操作合格证和上岗证书，方可上岗作业。
5. 全体施工人员严格遵守各自专业、工种的安全操作规程，施工前要对全体施工人员进行安全交底，现场配备专业安全员监护施工。
6. 堆放桩材要正确，要限制堆放高度，必须用楔块垫入。
7. 对需回填的送桩孔及时回填，对不及时回填的送桩孔应采取必要的安全防护措施，以防止施工人员掉入送桩孔内。
8. 打桩桩架与吊车等设备离高压线要保证有安全距离，必要时沿高压线搭设防护架。
八.现场文明施工管理措施
1.建立现场场容管理小组，明确分工分区，责任落实到位。
2.现场七牌二图齐全。
3.施工时配备专门的管理人员和清洁人员，做好落手清工作。
4.加强对生活区卫生管理，并由专人负责，食堂、厕所符合上海市标准化工地标准。
5.进入车辆由专人指挥，并派专人每天清扫施工道路。
