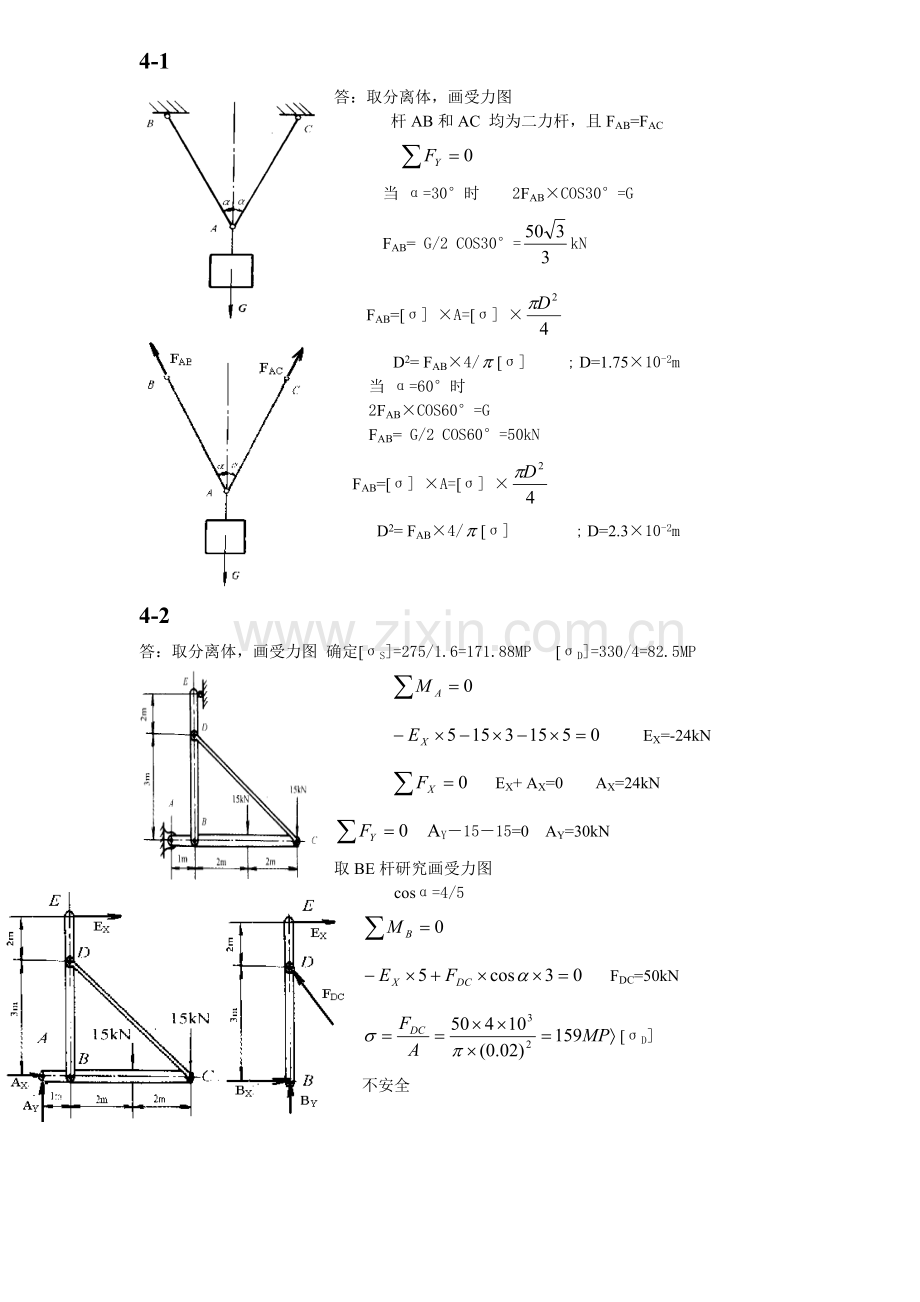

4-1
答：取分离体，画受力图
杆AB和AC 均为二力杆，且FAB=FAC

当 α=30°时 2FAB×COS30°=G
FAB= G/2 COS30°=kN
FAB=[σ] ×A=[σ] ×
D2= FAB×4/[σ] ; D=1.75×10-2m
当 α=60°时
2FAB×COS60°=G
FAB= G/2 COS60°=50kN
FAB=[σ] ×A=[σ] ×
D2= FAB×4/[σ] ; D=2.3×10-2m

4-2
答：取分离体，画受力图 确定[σS]=275/1.6=171.88MP [σD]=330/4=82.5MP

EX=-24kN
EX+ AX=0 AX=24kN
AY－15－15=0 AY=30kN
取BE杆研究画受力图
cosα=4/5

FDC=50kN
[σD]
不安全
