行政办公楼节能计算书.doc

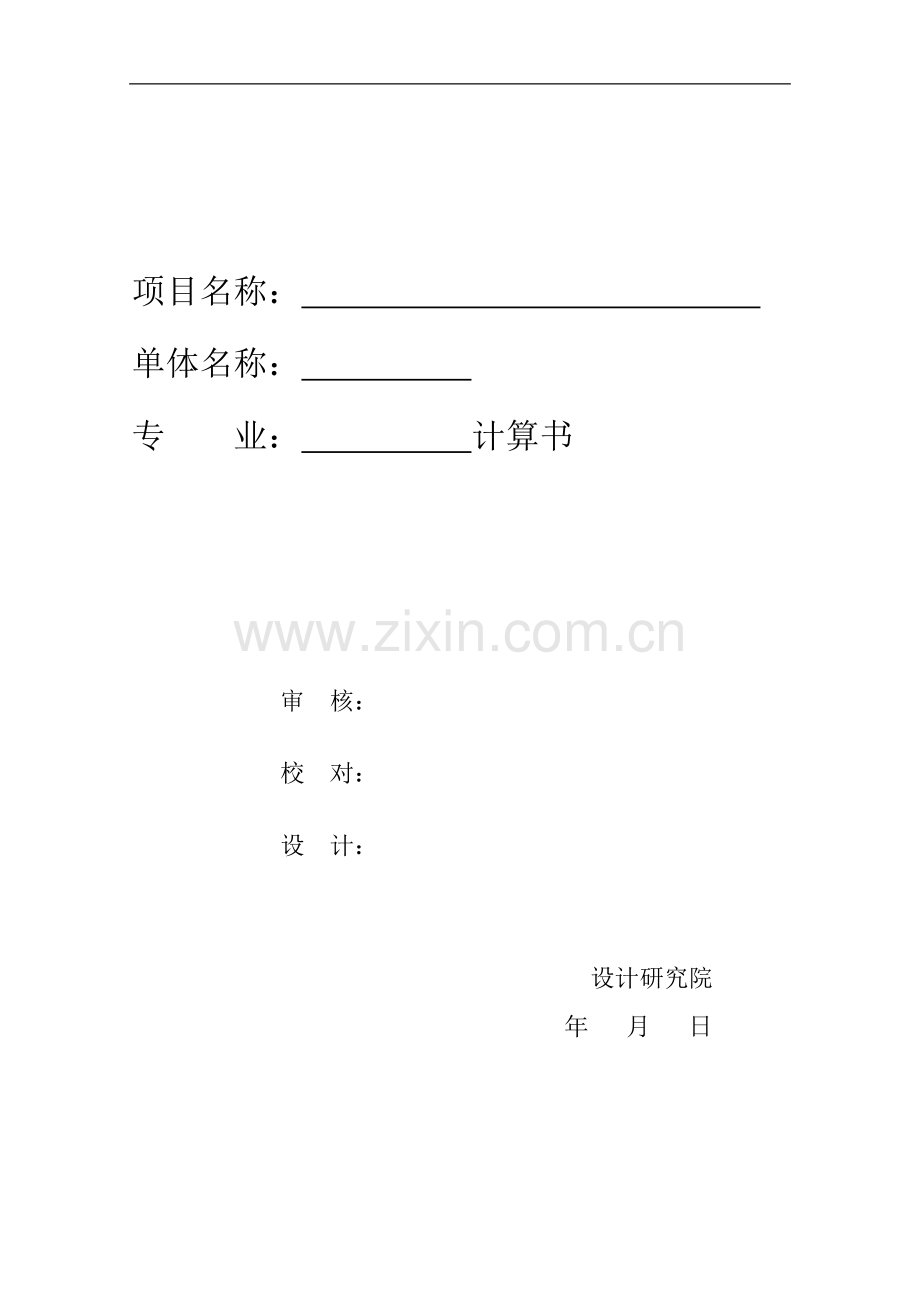

项目名称：
单体名称：
专 业： 计算书

审 核：
校 对：
设 计：

设计研究院
年 月 日

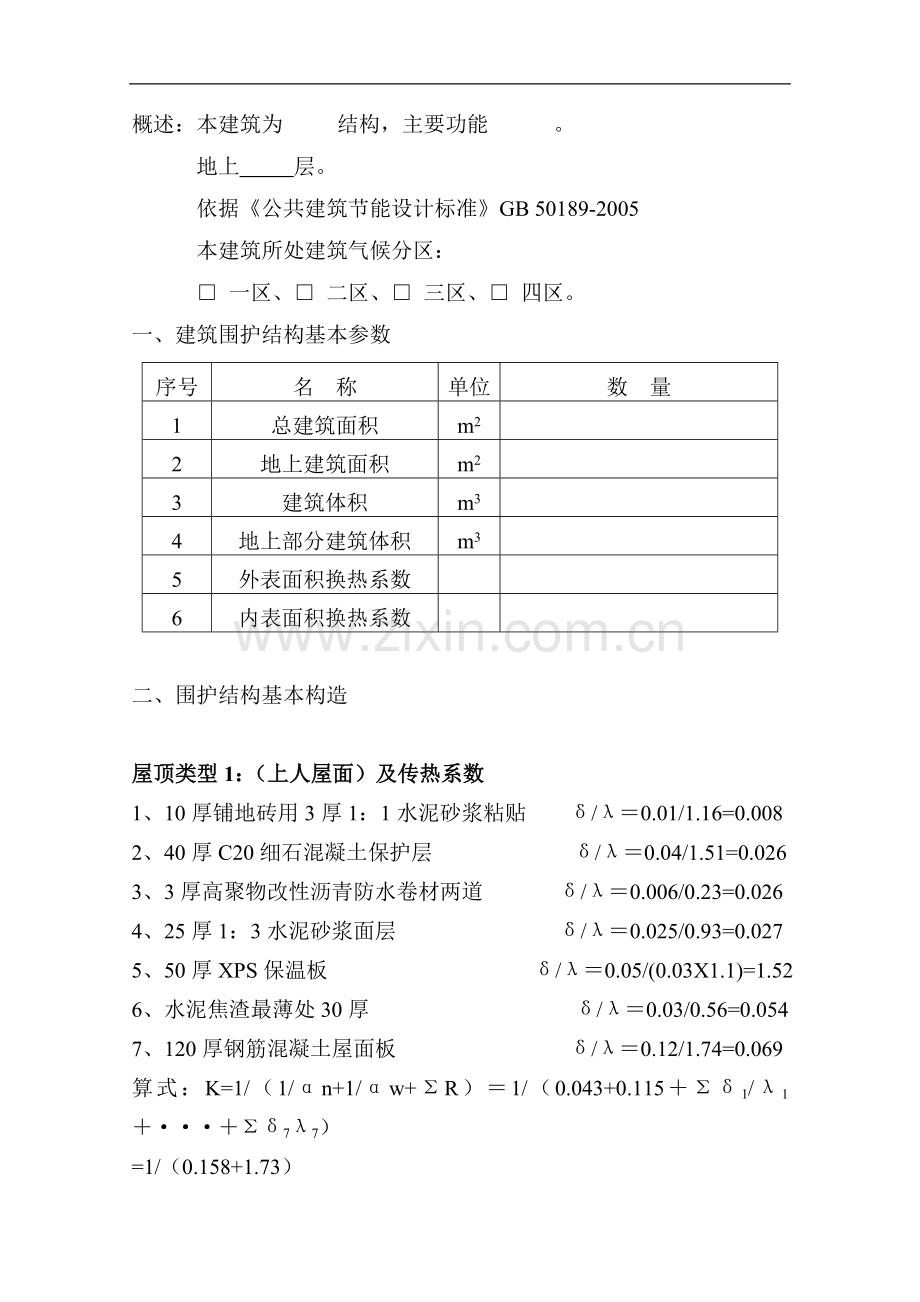

概述：本建筑为 结构，主要功能 。
地上 层。
依据《公共建筑节能设计标准》GB 50189-2005
本建筑所处建筑气候分区：
□ 一区、□ 二区、□ 三区、□ 四区。
一、建筑围护结构基本参数
序号
名 称
单位
数 量
1
总建筑面积
m2

2
地上建筑面积
m2

3
建筑体积
m3

4
地上部分建筑体积
m3

5
外表面积换热系数

6
内表面积换热系数

二、围护结构基本构造

屋顶类型1：（上人屋面）及传热系数
1、10厚铺地砖用3厚1：1水泥砂浆粘贴 δ/λ＝0.01/1.16=0.008
2、40厚C20细石混凝土保护层 δ/λ＝0.04/1.51=0.026
3、3厚高聚物改性沥青防水卷材两道 δ/λ＝0.006/0.23=0.026
4、25厚1：3水泥砂浆面层 δ/λ＝0.025/0.93=0.027
5、50厚XPS保温板 δ/λ＝0.05/(0.03X1.1)=1.52
6、水泥焦渣最薄处30厚 δ/λ＝0.03/0.56=0.054
7、120厚钢筋混凝土屋面板 δ/λ＝0.12/1.74=0.069
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.043+0.115＋Σδ1/λ1＋···＋Σδ7λ7）
=1/（0.158+1.73）
=0.53w/（m2·k）<0.55w/（m2·k）

屋顶类型2：（不上人屋面）及传热系数
1、40厚C20细石混凝土保护层 δ/λ＝0.04/1.51=0.026
2、3厚高聚物改性沥青防水卷材两道 δ/λ＝0.006/023=0.026
3、25厚1：3水泥砂浆面层 δ/λ＝0.025/0.93=0.027
4、50厚XPS保温板 δ/λ＝0.05/(0.03X1.1)=1.52
5、水泥焦渣最薄处30厚 δ/λ＝0.03/0.56=0.054
6、120厚钢筋混凝土屋面板 δ/λ＝0.12/1.74=0.069
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.043+0.115＋Σδ1/λ1＋···＋Σδ6λ6）
=1/（0.158+1.722）
=0.53w/（m2·k）<0.55w/（m2·k）

外墙类型1（填充墙）及传热系数：
（外墙饰面）
1. 3厚聚合物砂浆 δ/λ＝0.003/0.93=0.003
2. 40厚酚醛保温板 δ/λ＝0.04/(0.028X1.15)=1.24
3. 3厚聚合物砂浆 δ/λ＝0.003/0.93=0.003
4. 20厚水泥砂浆 δ/λ＝0.02/0.93=0.022
5. 240厚承重多孔砖墙 δ/λ＝0.24/0.64=0.375
6. 20厚混合砂浆 δ/λ＝0.02/0.87=0.023
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.043+0.115＋Σδ1/λ1＋···＋Σδ6/λ6）
算式：K=1/（1/αn+1/αw+ΣR）
=1/（0.158+0.003+1.24+0.003+0.022+0.375+0.023）
=0.55
传热系数K=0.55<0.60w/（m2·k）

外墙类型2（梁柱）及传热系数：
（外墙饰面）
1. 3厚聚合物砂浆 δ/λ＝0.003/0.93=0.003
2. 40厚酚醛保温板 δ/λ＝0.04/(0.028X1.15)=1.24
3. 3厚聚合物砂浆 δ/λ＝0.003/0.93=0.003
4. 20厚水泥砂浆 δ/λ＝0.02/0.93=0.022
5. 300厚钢筋混凝土 δ/λ＝0.30/1.74=0.172
6. 20厚混合砂浆 δ/λ＝0.02/0.87=0.023
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.043+0.115＋Σδ1/λ1＋···＋Σδ6/λ6）
算式：K=1/（1/αn+1/αw+ΣR）
=1/（0.158+0.003+1.24+0.003+0.022+0.172+0.023）
=0.62
传热系数K=0.62＞0.60w/（m2·k）

5~6轴一层南立面
非钢筋混凝土墙面为5.4m2 占53%
钢筋混凝土墙面为4.7 m2 占47%
外墙平均传热系数:
Km=0.55x0.53+0.62 x0.47= 0.58w/（m2·k）< 0.60 w/（m2·k）

外窗（幕墙）类型及传热系数
南向窗墙比：0.33 采用断桥铝合金窗，Low-E中空玻璃（在线、空气间层9mm）, K=2.5w/（m2·k）<2.7 w/（m2·k） 满足节能限值要求. SC=0.50
北向窗墙比：0.31 采用断桥铝合金窗，Low-E中空玻璃（在线、空气间层9mm）, K=2.5w/（m2·k）<2.7 w/（m2·k） 满足节能限值要求.
东向窗墙比：0.06 采用断桥铝合金窗，Low-E中空玻璃（在线、空气间层9mm）, K=2.5w/（m2·k）<3.5 w/（m2·k） 满足节能限值要求.
西向窗墙比：0.06 采用断桥铝合金窗，Low-E中空玻璃（在线、空气间层9mm）, K=2.5w/（m2·k）<3.5 w/（m2·k） 满足节能限值要求.

非采暖空调房间与采暖空调房间隔墙类型及传热系数：
1、内墙面层；　　
2、20厚1：2.5水泥砂浆找平层；　 δ/λ＝0.02/0.93=0.022　　　
3、240厚粘土空心砖；　 δ/λ＝0.24/0.58=0.41
4、20厚1：3水泥砂浆找平层；　 δ/λ＝0.02/0.93=0.022
5、内墙面层。
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.115X2＋Σδ1/λ1＋···＋Σδ5/λ5）
传热系数K=1.46w/（m2·k）＜1.50w/（m2·k）

非采暖空调房间与采暖空调房间楼板类型及传热系数：
1、10厚铺地砖用3厚1：1水泥砂浆粘贴； δ/λ＝0.01/1.16=0.008
2、5厚1：2.5水泥砂浆结合层；　 δ/λ＝0.05/0.93=0.005　
3、20厚1：3水泥砂浆找平层；　 δ/λ＝0.02/0.93=0.022　
4、120厚钢筋混凝土板； δ/λ＝0.30/1.74=0.069
5、20厚1：3水泥砂浆找平层；　 δ/λ＝0.02/0.93=0.022
6、10厚酚醛保温板 δ/λ＝0.01/(0.028X1.15)=0.31
7、3厚抗裂砂浆； δ/λ＝0.003/0.93=0.003
8、20厚混合水泥砂浆；　 δ/λ＝0.02/0.93=0.022
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.115X2＋Σδ1/λ1＋···＋Σδ8/λ8）
传热系数K=1.45w/（m2·k）＜1.50w/（m2·k）

接触室外空气楼板类型及传热系数：
1、10厚铺地砖用3厚1：1水泥砂浆粘贴； δ/λ＝0.01/1.16=0.008
2、5厚1：2.5水泥砂浆结合层；　 δ/λ＝0.05/0.93=0.005　
3、20厚1：3水泥砂浆找平层；　 δ/λ＝0.02/0.93=0.022　
4、120厚钢筋混凝土板； δ/λ＝0.30/1.74=0.069
5、20厚1：3水泥砂浆找平层；　 δ/λ＝0.02/0.93=0.022
6、45厚酚醛保温板 δ/λ＝0.045/(0.028X1.15)=1.40
7、3厚抗裂砂浆； δ/λ＝0.003/0.93=0.003
8、20厚混合水泥砂浆；　 δ/λ＝0.02/0.93=0.022
算式：K=1/（1/αn+1/αw+ΣR）＝1/（0.043+0.115＋Σδ1/λ1＋···＋Σδ8/λ8）
传热系数K=0.57w/（m2·k）＜0.60w/（m2·k）

三、建筑热工计算表：
1、体型系数计算 表1
部 位
算 式
东表面积
X = m2

西表面积
X = m2

南表面积
X = m2

北表面积
X = m2

屋顶面积
X = m2
总表面积
m2

体 积
m3

体型系数
算 式

2、窗墙比计算 表2
部 位
算 式
东窗（幕墙）面积
m2

东表面积
m2

西窗（幕墙）面积
m2

西表面积
m2

南窗（幕墙）面积
m2

南表面积
m2

北窗（幕墙）面积
m2

北表面积
m2

窗墙比
东

南

西

北

3、遮阳系数SC计算：
（1）已有玻璃SC：
南向窗墙比：0.33; SC=0.5
北向窗墙比：0.31;
东向窗墙比：0.06;
西向窗墙比：0.06
判断SC＜0.7满足要求。
四、采暖和通风设计
采暖仅预留电量，采暖系统后期设计。

三区公共建筑热工性能判定表
设计号

工程名称

建筑面积
m2
设计建筑窗墙比
窗墙比限值
体形系数

南
东
西
北
总
东、西、北、南、总
屋顶透明部分与屋顶总面积之比M
M的限值

-
-
围护结构项目
设计建筑
传热系数限值ＫＷ／（㎡·Ｋ）
遮阳系数ＳＣ限值
传热系数ＫｊＷ／（㎡·Ｋ）
遮阳系数ＳＣ
屋顶非透明部分
Ｓ≤0.30
0.53

≤0.55

0.30＜Ｓ≤0.40

≤0.45

Ｓ＞0.40

≤0.40

屋顶透明部分
Ｍ≤0.20

≤2.70
≤0.50
0.20＜Ｍ≤0.25

≤2.40
≤0.40
0.25＜Ｍ≤0.30

≤2.20
≤0.30
外墙
（包括非透明幕墙）
Ｓ≤0.30
0.58

≤0.60

0.30＜Ｓ≤0.40

≤0.50

Ｓ＞0.40

≤0.45

外窗

Ｓ≤0.30
Ｓ≥0.30
Ｓ≤0.30
Ｓ≥0.30
窗墙面积比≤0.20
2.5

≤3.50
≤3.00

0.20＜窗墙面积比≤0.30

≤3.00
≤2.50

0.30＜窗墙面积比≤0.40
2.5

≤2.70
≤2.30
≤0.70
≤0.70
0.40＜窗墙面积比≤0.50

≤2.30
≤2.00
≤0.60
≤0.60
0.50＜窗墙面积比≤0.70

≤2.00
≤1.80
≤0.50
≤0.50
0.70＜窗墙面积比≤0.80

≤1.80
≤1.60
≤0.45
≤0.45
0.85＜窗墙面积比≤1.00

≤1.60

≤0.45

接触室外空气的架空或外挑楼板
0.57

≤0.60
≤0.50

非采暖空调房间与采暖空调房间的隔墙（楼板）
1.46（1.45）

≤1.50
≤1.50

注：设计建筑的传热系数Ｋｊ和遮阳系数ＳＣ应小于等于传热系数限值Ｋ和遮阳系数ＳＣ的限值。
设计人

满足节能要求

2012　年　07月　 日
审核人

审定人
