华维凯得独家专有的LED智能筒灯.doc

LED智能筒灯

产品功能

华维凯得节能科技开发有限公司研发生产的LED智能筒灯，在无人的时候处于休眠状态（低亮2W），有人时自动转换成高亮度的照明状态，解决了没人时灯常亮的不必要的浪费，完美的诠释了“按需照明”的现代照明新理念。
LED智能筒灯的耗电量是传统灯具的十分之一，寿命是传统灯具的5倍，相对于传统灯具来说每年节省的电费能达到80%。

健康照明

1、智能化：无需人工控制，灯具只需由红外感应器自动感应、自动调整，实现按需照明。
2、节电高：节电率高达80%-90%。
3、寿命长：光源使用寿命高达50000小时。
4、零污染：没有有害气体（如汞），没有任何射线（如紫外线）。
5、响应快：当有人有车移动时，灯具瞬间自动感应到物体，在高亮状态下运行，满足对照明亮度的要求；当物体消失处于安静状态时，自动恢复到休眠状态，提供低亮度照明。
6、适应范围广：适用于停车场、走廊、步行梯、卫生间等公共照明领域。

LED智能筒灯参数
LED筒灯参数
5W高亮LED
型 号：HW-td 5W
尺 寸: ∮110*38mm
孔径尺寸：∮88MM (3寸）
电 流：200mA
电 压：DC 220V
功 率：5W
颜 色：冷白/自然白/暖白/红/绿/蓝/黄
净 重：146.5g 　
包 装：中性(115*115*67mm) 防震包装 外箱 (585*470*345mm)内装 100PCS 白盒

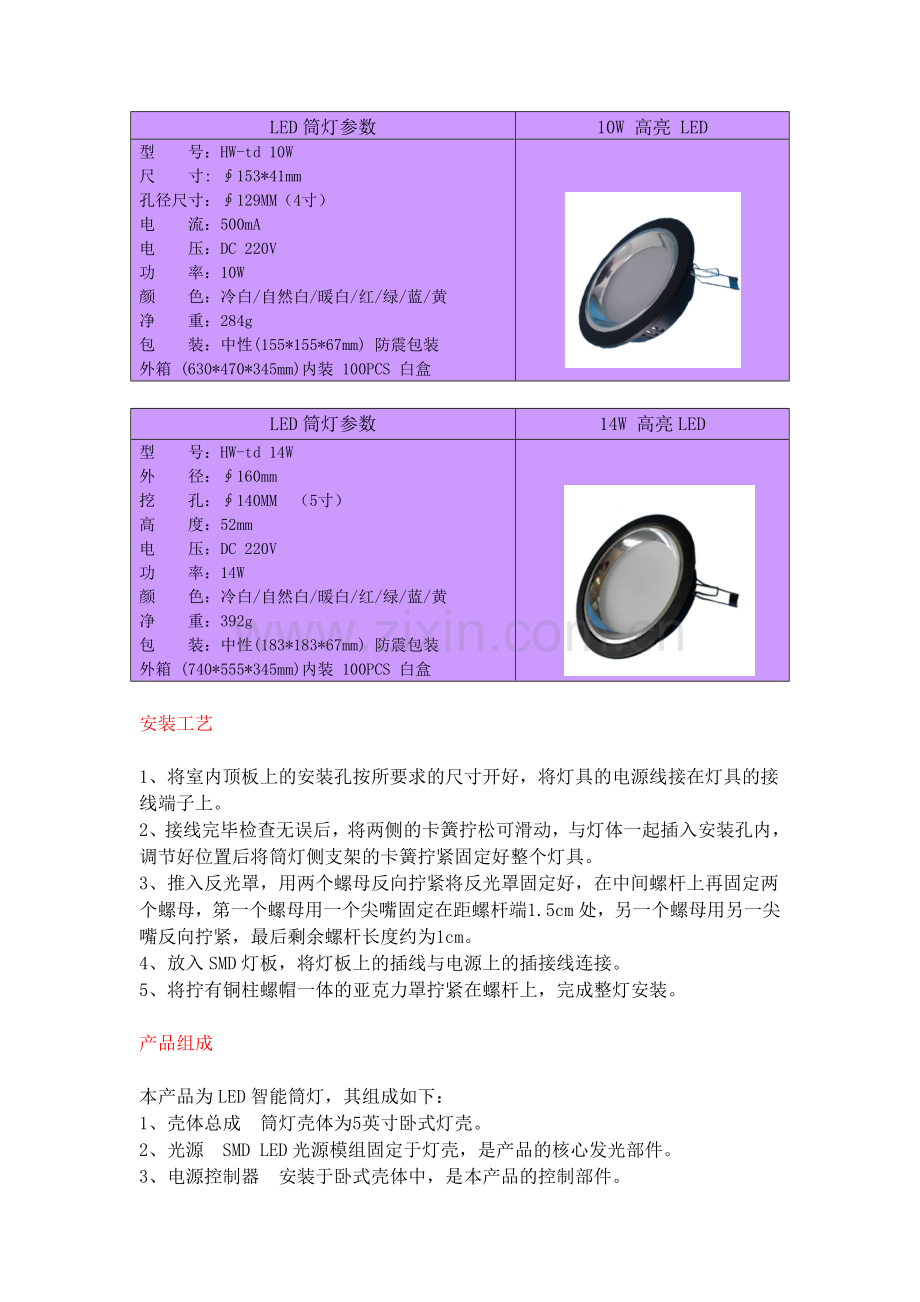

LED筒灯参数
10W 高亮 LED
型 号：HW-td 10W
尺 寸: ∮153*41mm
孔径尺寸：∮129MM（4寸）
电 流：500mA
电 压：DC 220V
功 率：10W
颜 色：冷白/自然白/暖白/红/绿/蓝/黄
净 重：284g
包 装：中性(155*155*67mm) 防震包装 外箱 (630*470*345mm)内装 100PCS 白盒

LED筒灯参数
14W 高亮LED
型 号：HW-td 14W
外 径：∮160mm
挖 孔：∮140MM （5寸）
高 度：52mm
电 压：DC 220V
功 率：14W
颜 色：冷白/自然白/暖白/红/绿/蓝/黄
净 重：392g
包 装：中性(183*183*67mm) 防震包装 外箱 (740*555*345mm)内装 100PCS 白盒

安装工艺

1、将室内顶板上的安装孔按所要求的尺寸开好，将灯具的电源线接在灯具的接线端子上。
2、接线完毕检查无误后，将两侧的卡簧拧松可滑动，与灯体一起插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定好整个灯具。
3、推入反光罩，用两个螺母反向拧紧将反光罩固定好，在中间螺杆上再固定两个螺母，第一个螺母用一个尖嘴固定在距螺杆端1.5cm处，另一个螺母用另一尖嘴反向拧紧，最后剩余螺杆长度约为1cm。
4、放入SMD灯板，将灯板上的插线与电源上的插接线连接。
5、将拧有铜柱螺帽一体的亚克力罩拧紧在螺杆上，完成整灯安装。

产品组成

本产品为LED智能筒灯，其组成如下：
1、壳体总成 筒灯壳体为5英寸卧式灯壳。
2、光源 SMD LED光源模组固定于灯壳，是产品的核心发光部件。
3、电源控制器 安装于卧式壳体中，是本产品的控制部件。
4、安装机构 本产品的安装方式为嵌入式安装。

LED智能筒灯成品

产品安装调试

1、 灯具检查 检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。
2、 将室内顶板上的安装孔按所要求的尺寸开好，将输入电源引线接在灯具的接线端子上。
3、 接线完毕检查无误后，取下反光罩，将两侧的卡簧拧松使之自如滑动；将灯体插入安装孔内，调节好位置后将筒灯侧支架的卡簧拧紧固定整个灯具。
4、 将反光罩穿入中间螺杆，用螺母固定，然后再加一个背紧螺母确保固定牢固；在中间螺杆上拧入一个定位螺母，使之定位在距螺杆外端1.5cm处；然后拧入一个背紧螺母并与定位螺母相互背紧，背紧螺母定位在距螺杆外端1.0cm处。
5、将SMD光源灯板穿入中间螺杆，将灯板上的插线与电源控制器上的插接线连接。
6、将六方铜柱插入亚克力匀光板中央，并用花螺帽拧紧固牢使之成为一体。
7、将六方铜柱及亚克力匀光板组合体拧紧在中间螺杆上，整灯安装完成。
8、调试上电，确认供电正常及灯具运行正常。

产品运行
产品调试完成后，即可自动运行，一般无需人工干预。

注：
1、 以上所有报价为产品出厂价格，不包含运输费用及手续费。
2、在保质期内，如发生质量问题（人为损坏情况除外）本公司承诺包退换。
3、出货交期为订单确认后10日。
