专业＿＿＿＿＿＿＿ 姓名＿＿＿＿＿＿＿＿ 学号＿＿＿＿＿＿
……………………………………密……………………………封………………………………线…………………………..
河南理工大学义马函授站
第二期紧缺人才班采矿、机电专业
《画法几何与工程制图》考试试题
注意事项：
１．请首先按要求在试卷的标封处填写您的姓名、单位、专业、序号。
２．在试题后答题，可不写题目，但要注明题号。
题号
一
二
三
四
总分
得分

评卷人

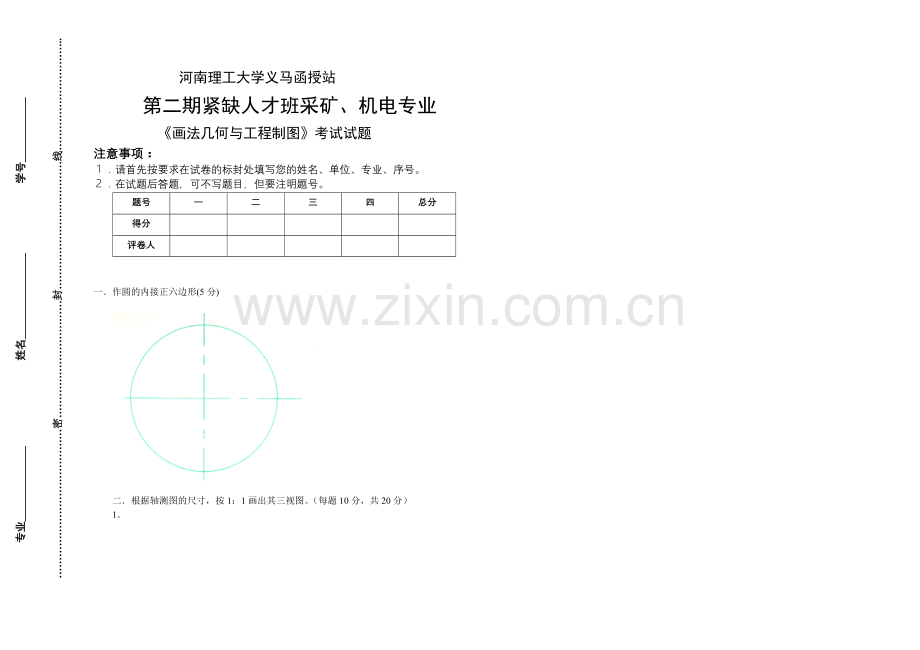

一．作圆的内接正六边形(5分)

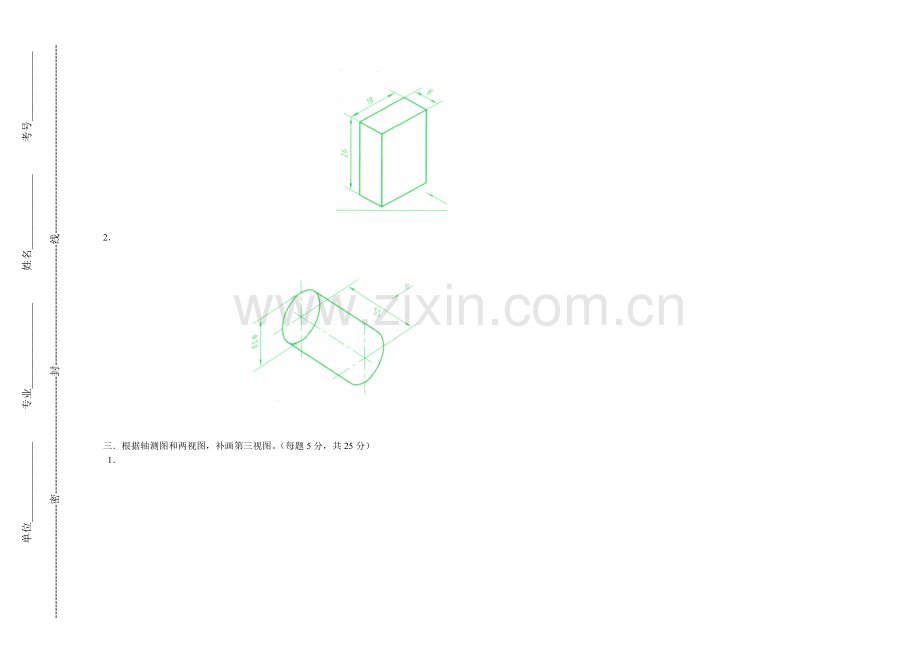

二．根据轴测图的尺寸，按1：1画出其三视图。（每题10分，共20分）
1．
单位_______________ 专业________________ 姓名______________ 考号_____________

--------------------------------密---------------------------------封----------------------------------线-----------------------------------------------------

2．

三．根据轴测图和两视图，补画第三视图。（每题5分，共25分）
1．

2．

3．

4．

5．

四。求作圆柱相贯线。（10分）

五．补画三视图中的漏线（每题10分，共20分）。
1． 2。

六．补全基本体的截交线。（20分）
