通力电梯故障代码、名称、原因及操作
类别：电梯资料 整理：陈江涛
硬件故障
代码
名 称
原因； 操作
0001
驱动时间长
位置信号30/B30经过一段运行时间后没有变化；立即停止关电
0004
连续三次同步运行失败
连续三次同步运行系统均无法正确接收减速平层信号；三次失败后停在端站关电
0007
门区开关308030卡死
启动一段时间后没有检测到30/B30信号的下降缘，门区开关30/B30一直有效运行至目的楼层，门开不走车；关电或打检修
0008
NVRAM损坏或容量不够
送电时检测NVRAM的容量不够；更换NVRAM
0014
门区检查电路没有释放
486.443；1.443：2任一个连续2次没有经过（ACO/ACL）运行至目的楼层；脱离服务关电
0015
门区检查电路没有吸合
486.443；1.443：2任一个连续2次没有经过（ACO/ACL）运行至目的楼层；脱离服务关电
0021
安全回路不通
安全回路输入1无电压；立即停止安全回路接通
0022
厅门锁不通
安全回路输入3无电压；立即停止厅门锁接通
0023
轿门锁不通
安全回路输入2无电压；立即停止轿门锁接通
0025
启动系统故障
电梯停止时主接触器没有释放不启动；主接触器排故障
0026
驱动系统故障
驱动系统检测到故障（v3FCK灯不亮）不启动；关电或打检修
0039
短路77按扭卡死
LCEBOPU板上的短路77按扭卡死不启动直至该按扭松开
0042
轿厢照明监视
轿厢照明没电运行至目的楼层，脱离服务直至该信号消失
0044
关门障碍
尝试多次关门但门锁不通5次失败后，门开不走；关电或打检修
0048
反向开门装置持续有效
反向开门信号持续超过一分钟，保持开门直至信号消失；关电
0051
启动无效
5次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复
0052
上下同步开关同时有效
77U和77N同时有效立即停止，只有RDF能开动；在端站自动恢复
0058
准备运行超时
有运行要求但电梯没启动超过100秒立即停止，十秒后尝试运行；关电或打检修
0060
V3F16的加速信号丢失
没有收到驱动系统的加速信号运行至端站；关电或打检修
0071
门区信号丢失
经过数层61U/N时找不到30/B30信号的上升沿运行至目的楼层，不开门；关电或打检修
0072
61U信号卡死
61U信号在离开门区一段时 间后仍不释放运行至目的楼层，然后开至最低楼层，如仍然卡死，则脱离服务；关电或打检修
0073
61N信号卡死
经过数层门区时，找不到61N信号的上升沿；关电或打检修
0074
61N信号卡死
61N信号在离开门区一段时 间后仍不释放；关电或打检修
0075
61U信号卡死
经过数层门区时，找不到61U信号的上升沿；关电或打检修
0076
门区监视第一次不释放
486.443：1.443：2任一运行时没有释放（ADO/ACL）（允许）运行至目的楼层15秒后自动恢复
0077
开门限位故障（一直无效）
开门但收不到开门信号
0078
轿内按扭卡死
任意轿内按扭卡死超过60秒取消该扭服务，直至按扭恢复正常
0079
外呼按扭卡死
任意外呼按扭卡死超过60秒取消该扭服务，直至按扭恢复正常
0082
门区监视第一次不吸合
486.443：1.443：2任一运行时没有吸合（ADO/ACL）（允许）运行至目的楼层15秒后自动恢复
0083
位置丢失
计算与井道信号不符；运行至端站
0084
开门限位故障（一直有效）
门关好但仍收到开门信号；自动恢复
代码
名 称
原因； 操作

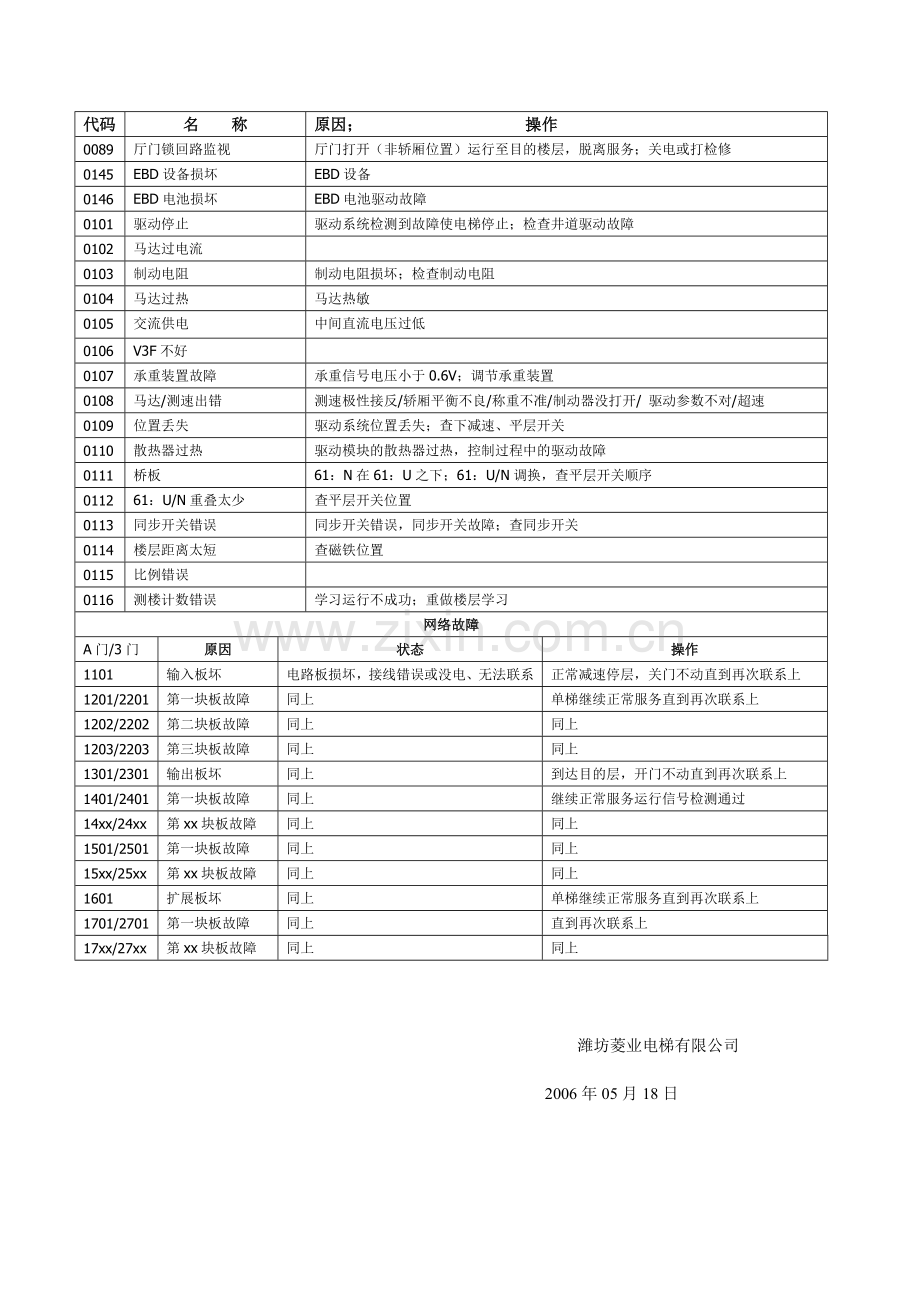

代码
名 称
原因； 操作
0089
厅门锁回路监视
厅门打开（非轿厢位置）运行至目的楼层，脱离服务；关电或打检修
0145
EBD设备损坏
EBD设备
0146
EBD电池损坏
EBD电池驱动故障
0101
驱动停止
驱动系统检测到故障使电梯停止；检查井道驱动故障
0102
马达过电流

0103
制动电阻
制动电阻损坏；检查制动电阻
0104
马达过热
马达热敏
0105
交流供电
中间直流电压过低
0106
V3F不好

0107
承重装置故障
承重信号电压小于0.6V；调节承重装置
0108
马达/测速出错
测速极性接反/轿厢平衡不良/称重不准/制动器没打开/ 驱动参数不对/超速
0109
位置丢失
驱动系统位置丢失；查下减速、平层开关
0110
散热器过热
驱动模块的散热器过热，控制过程中的驱动故障
0111
桥板
61：N在61：U之下；61：U/N调换，查平层开关顺序
0112
61：U/N重叠太少
查平层开关位置
0113
同步开关错误
同步开关错误，同步开关故障；查同步开关
0114
楼层距离太短
查磁铁位置
0115
比例错误

0116
测楼计数错误
学习运行不成功；重做楼层学习
网络故障
A门/3门
原因
状态
操作
1101
输入板坏
电路板损坏，接线错误或没电、无法联系
正常减速停层，关门不动直到再次联系上
1201/2201
第一块板故障
同上
单梯继续正常服务直到再次联系上
1202/2202
第二块板故障
同上
同上
1203/2203
第三块板故障
同上
同上
1301/2301
输出板坏
同上
到达目的层，开门不动直到再次联系上
1401/2401
第一块板故障
同上
继续正常服务运行信号检测通过
14xx/24xx
第xx块板故障
同上
同上
1501/2501
第一块板故障
同上
同上
15xx/25xx
第xx块板故障
同上
同上
1601
扩展板坏
同上
单梯继续正常服务直到再次联系上
1701/2701
第一块板故障
同上
直到再次联系上
17xx/27xx
第xx块板故障
同上
同上

潍坊菱业电梯有限公司

2006年05月18日

通力3000无机房电梯LCE指示灯解释
类别：电梯资料 整理：陈江涛
左列指示灯
颜色
亮
灭
注解
Emergency alam
红色
有警报
没有警报-
按选择/输入按钮重置
Lift in fault
红色
-有故障，电梯不能启动
电梯正常

Cpu running
黄色
Cpu 正在运行
CPU不在运行
CPU运行时指示灯闪烁
Inspection
黄色
42：DS位于检修位置
-42：DS位于正常位置
-42：DS在轿顶
Rescue drive
黄色
-RDF开关在RECALL运行方式运行
-RDF在正常位置-
开关在控制柜
Car communication OK
绿色
LCECPU与LCECCB间信息交流正常软件版本2.3以上
2.3以前版本应是灭的
2.3以后版本若灭则信息交流有问题--检查接线
Shaft comm..ok
绿色
LCECPU与楼层板间信息交流正常
LCECPU与楼层板间信息交流不正常
检查接线
+24Vcontroller OK
绿色
24V控制柜供电电源正常
24电源不正常
检查保险丝F4
+5VcontrollerOK9
绿色
LCECPU5V电源正常
5V电源故障
如果24V指示灯亮,则更换LCECPU板
+24V Car &shaft OK
绿色
24V轿厢,井道供电电源正常
24V电源故障
检查保险丝F5
Change bord
红色
LCECPU板烧毁
LCECPU板正常
-更换新板
中间指示灯
颜色
亮
灭
注解
Speed>0.1m/s
黄色
正在加速,速度大于0.1M/S
正在减速,速度小于0.1M/S

Start pemit(
黄色
主继电器都激活(201:1,201:2,201:4)
主继电器都释放
如果灯不灭,可能有继电器阻塞(XD1/3 POS379)
Main contactor
黄色
LCECPU主继电器激活指令有效
指令无效

Shaft door contact
黄色
所有层门都已关好
层门未关好
XH2/3终端POS.379
Close door command
黄色
关门命令有效
关门命令无效
从LCE到ADV
Drive needed
黄色
-控制系统认为需要启动
不需要启动
呼梯,泊梯.自动平层等
V3F OK
绿色
驱动系统可正常运行
驱动单元有故障

Safety input
绿色
到轿门触点前的安全回路正常
到轿门触点前的安全回路有问题
XC1/5 POS379
Open door command
黄色
开门命令有效
无命令
从LCE到ADV

photocell
黄色
光眼光束受挡
光束未受挡
XB29/2及XB31/2POS.379
Open button
黄色
轿厢内开门按钮按下
未按下

Close force limiter
黄色
关门力限器申请重开门
不需重开门
XB28/8及XB30/8POS806
右列指示灯
颜色
亮
灭
注解
Drive up
黄色
向上运行指令已送往V3F25
无效

77:u
黄色
轿厢在上部减速区
轿厢不在上部减速区
77:U断开
61:U
黄色
轿厢在61:U区内
轿厢不在61:U区内
地坎以上5MM,以下145MM
30
黄色
轿厢在门区内
轿厢不在门区内
地坎以上150MM,以下150MM
61N(
黄色
轿厢在61:N区内
-轿厢不在61:N区内
地坎以下5MM,以上145MM
77:N
黄色
轿厢在下部减速区
轿厢不在下部减速区
77:N断开
77:S
黄色
77:S开关断开或无此开关
-轿厢不在上下端站
只在终端楼层间距短的时候
Drive down
黄色
向下运行指令已送往V3F25
无效

潍坊菱业电梯有限公司

2006年05月18日
