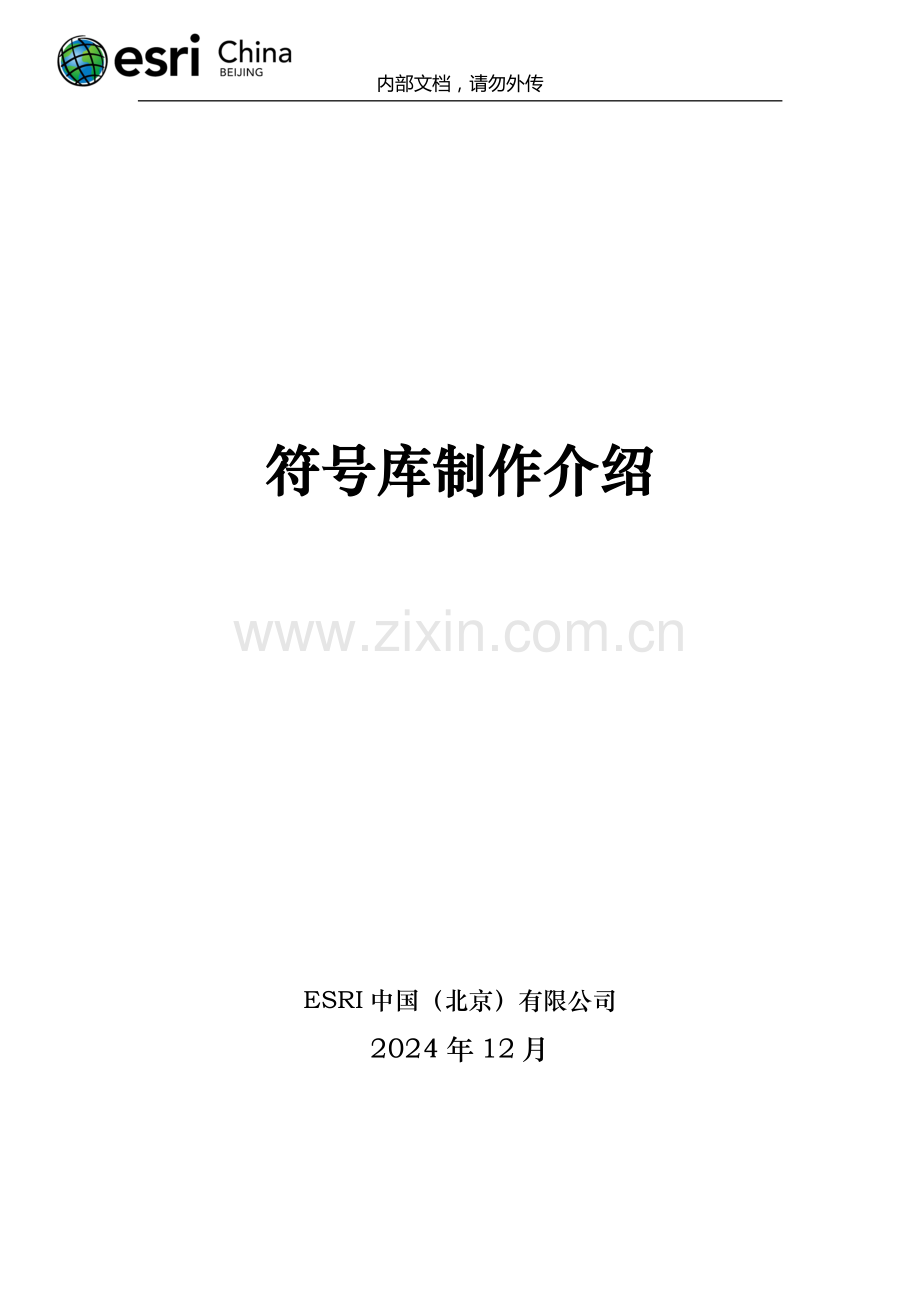

符号库制作介绍

ESRI中国（北京）有限公司
2024年12月

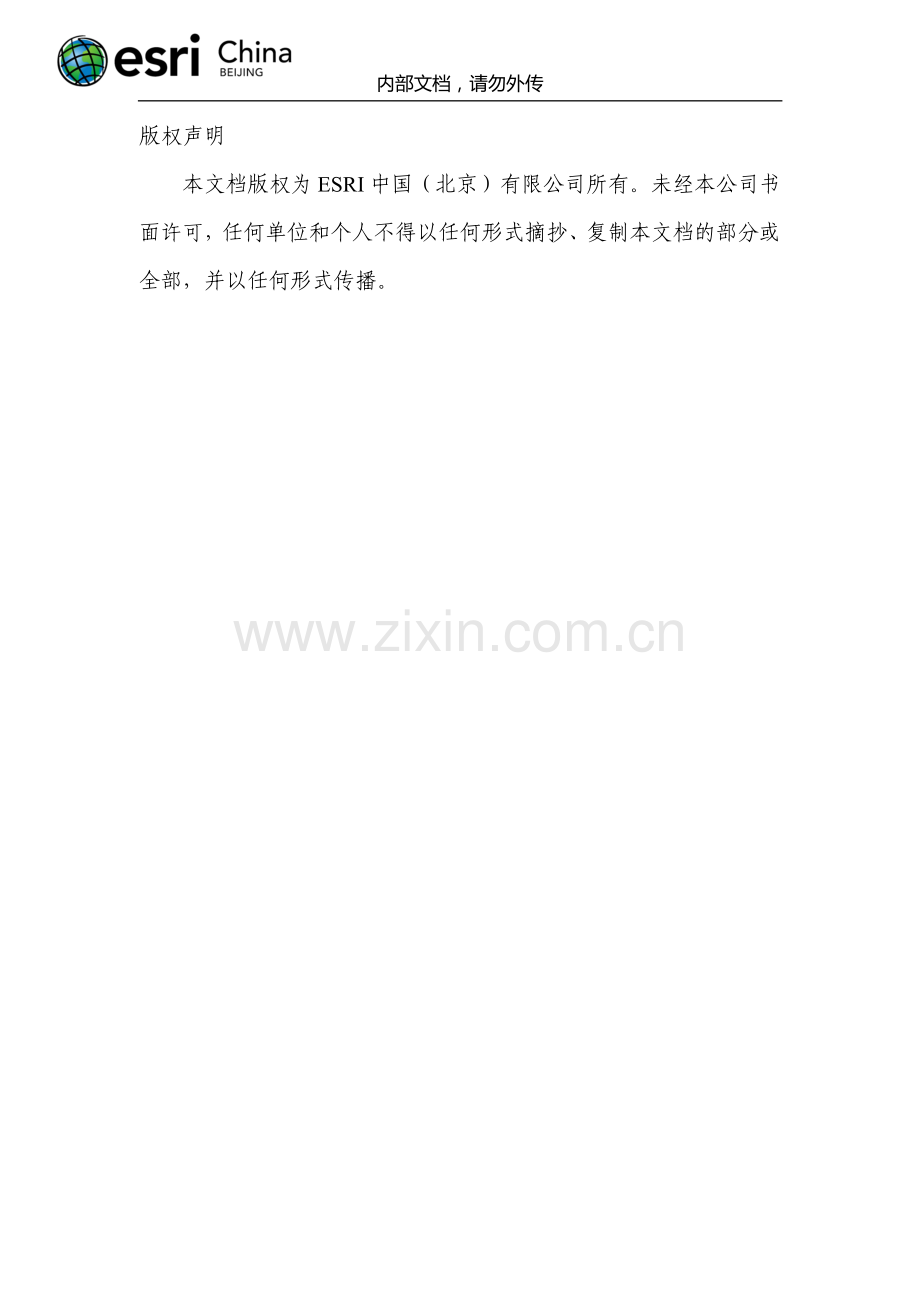

版权声明
本文档版权为ESRI中国（北京）有限公司所有。未经本公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播。

制定及修订记录
版本
完成日期
编写/修订纪要
编写者
备 注
V1.0
2012-01-05
全部
马静丽

目 录

1 样式管理器 1
2 标记（点）符号 2
3 线符号 3
4 填充符号 5
5 文本符号 9
6 字体库使用（*.TTF） 10
7 色带 10

I

1 样式管理器
要素的符号与样式存储在Style文件中，通过Style Manager对它们进行统一管理，并创建样式库及符号。

在Style中，根据符号绘制的几何类型，将其分为4类：
• 标记（点）符号Marker Symbols
• 线符号 Line Symbols
• 填充符号Fill Symbols
• 文本符号Text Symbols
此外，虽然ArcGIS自带了大量的符号库和符号，但是在实际应用中，不一定能满足所有的需求，符号库的制作是以应用已有字体库为基础，当现有符号库不能满足需求的时候，则需要根据实际需求制作字体库，这时就需要用到符号字体库制作工具——FontCreator（*.ttf ）。
2 标记（点）符号
标记符号类型如下图，其中字符标记符号包含二维的及三维的，二维符号当中除了简单标记符号外最为常用的就是字符标记符号了，庞大的符号库中一般能够满足常规使用，但实际应用中无法满足时，就需要使用FongCreator来制作符号字体库了。（具体方法在第4章讲解）

3 线符号
线符号类型如下图，也包含二维的和三维的。

线符号中除了简单线符号外，应用最多的是制图线符号、标记线状符号、混列线符号。利用多个线符号图层叠加显示，可制作复杂的线符号。

1) 制图线符号
主要用于制作各种不同标准的虚线，通过“模板”选项卡设置。

2) 标记线符号
通过“标记线”选项卡中进行符号编辑器，选择相应的标记符号。通过“模板”选项卡设置符号重复的间距。此外，在“线属性”选项卡中修改线的偏移设置。

3) 混列线符号
利用混列线符号，可制作下图所示的复杂线符号。通过“混列线”选项卡中的角度设置线符号旋转放线，并可任意更改线符号。同样，可通过“模板”选项卡设置符号重复的间距。

4 填充符号
填充符号类型如下图，同样包含二维的和三维的。

填充符号中除了简单填充符号外，应用最多的是线填充符号、标记填充符号。利用多个标记符号图层叠加显示，同样可制作复杂的填充符号。

1) 线填充符号
在“线填充”选项卡中，可以设置旋转角度、偏移距离和间隔，还可以修改线符号类型。

2) 标记填充符号
在“标记填充”选项卡中，可以设置各种标记类型及选择标记符号，在“填充属性”选项卡中，可以修改标记偏移以及前后左右的间隔。

在第2章节中，提到了如果当现有符号库无法满足当前需求时，则需要制作符号字体库了。
在FontCreator新建或打开已有字体库，双击相应的字体可进行编辑，或右键新建字体。

此时，常用的一种方式是“导入图像”，使用图片中的符号当做字体，然后进行相应设置（字莫大小、单位等为2048），这样可节省很多的工作量。

然后，保持制作完成的字体库。将字体库安装后（操作方法见第6章），在Style Manager中便可使用该符号作为标记填充符号了，效果如下。

5 文本符号
文本符号制作方法简单，本章不详细介绍。
6 字体库使用（*.ttf）
首先，安装字体库，如下图所示。

然后，在Style Manager中设置填充所用的标记符号，其中选择字符标记符号，在“字体”下拉列表当中，便可找到自己制作的字体库，这样就可以使用自己制作的符号了。

7 色带
在符号渲染时，软件自带的色带无法满足实际应用时，则需要自己制作色带。首先添加色带，常用的是算法色带，然后修改相应属性。

此时，一个非常有用的工具，就是颜色取值工具。使用此工具，可以获取需求的颜色值，然后在色带编辑器中进行相应设置，最终就可以制作自己的色带了。
