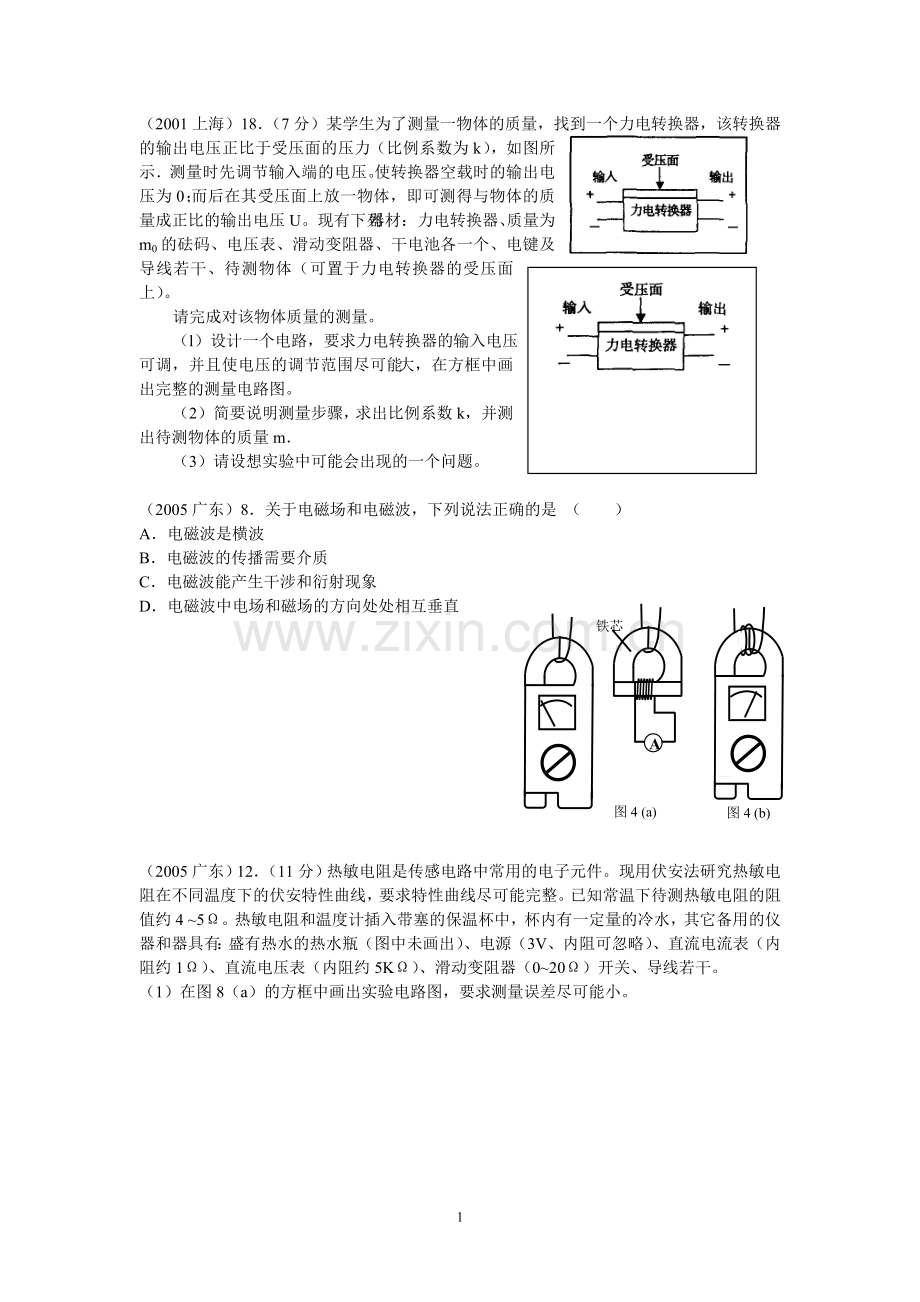

（2001上海）18．（7分）某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力（比例系数为k），如图所示．测量时先调节输入端的电压。使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U。现有下列器材：力电转换器、质量为m0的砝码、电压表、滑动变阻器、干电池各一个、电键及导线若干、待测物体（可置于力电转换器的受压面上）。
请完成对该物体质量的测量。
（l）设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大，在方框中画出完整的测量电路图。
（2）简要说明测量步骤，求出比例系数k，并测出待测物体的质量m．
（3）请设想实验中可能会出现的一个问题。
（2005广东）8．关于电磁场和电磁波，下列说法正确的是 （ ）
A．电磁波是横波
B．电磁波的传播需要介质
C．电磁波能产生干涉和衍射现象
图4 (a)
A
图4 (b)
铁芯
D．电磁波中电场和磁场的方向处处相互垂直
（2005广东）12．（11分）热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4 ~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪器和器具有：盛有热水的热水瓶（图中未画出）、电源（3V、内阻可忽略）、直流电流表（内阻约1Ω）、直流电压表（内阻约5KΩ）、滑动变阻器（0~20Ω）开关、导线若干。
（1）在图8（a）的方框中画出实验电路图，要求测量误差尽可能小。
图8（a）
图8（b）
（2）根据电路图，在图8（b）的实物上连线。
（3）简要写出完成接线后的主要实验步骤
输入
输出
A
B
Z
0
0
0
0
1
l
1
0
X
1
1
l
（2005上海）1B．右面是逻辑电路图及其真值表，此逻辑电路为＿＿门电路，在真值表中X处的逻辑值为＿＿＿＿＿＿．
（2005上海）14．(6分)部分电磁波的大致波长范围如图所示．若要利用缝宽与手指宽度相当的缝获得明显的衍射现象，可选用___________波段的电磁波，其原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2006上海）3B．右图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R’时，其阻值将变得远小于R．该逻辑电路是 门电路（填“与”、“或”或“非”）。当电阻R’受到光照时，小灯泡L将 （填“发光”或“不发光”）。
（2006广东）9．目前雷达发射的电磁波频率多在200MHz至1000MHz的范围内。下列关于雷达和电磁波说法正确的是
A．真空中上述雷达发射的电磁波的波长范围在0.3m至1.5m之间
B．电磁波是由恒定不变的电场或磁场产生的
C．测出从发射电磁波到接收反射波的时间间隔可以确定雷达和目标的距离
D．波长越短的电磁波，反射性能越强
（2007广东）8、压敏电阻的阻值随所受压力的增大而减小，右位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图6（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图6（b）所示，下列判断正确的是
A．从t1到t2时间内，小车做匀速直线运动
B．从t1到t2时间内，小车做匀加速直线运动
C．从t2到t3时间内，小车做匀速直线运动
D．从t2到t3时间内，小车做匀加速直线运动
（2007江苏）13、（13分）如（a）图，质量为M的滑块A放在气垫导轨B上，C为位移传感器，它能将滑块A到传感器C的距离数据实时传送到计算机上，经计算机处理后在屏幕上显示滑块A的位移－时间（s－t）图象和速率－时间（v－t）图象。整个装置置于高度可调节的斜面上，斜面的长度为l、高度为h。（取重力加速度g＝9.8 m/s2，结果可保留一位有效数字）
⑴现给滑块A一沿气垫导轨向上的初速度，A的v－t图线如（b）图所示。从图线可得滑块A下滑时的加速度a＝ m/s2 ,摩擦力对滑块A运动的影响 。（填“明显，不可忽略”或“不明显，可忽略”）
⑵此装置还可用来验证牛顿第二定律。实验时通过改变 ，可验证质量一定时，加速度与力成正比的关系；实验时通过改变 ，可验证力一定时，加速度与质量成反比的关系。
⑶将气垫导轨换成滑板，滑块A换成滑块A/，给滑块A/一沿滑板向上的初速度，A/的
（b）
（c）
s－t图线如（c）图。图线不对称是由于 造成的，通过图线可求得滑板的倾角θ＝ （用反三角函数表示），滑块与滑板间的动摩擦因数μ＝
（2008四川）22．（17分）
I．（9分）一水平放置的圆盘绕过其圆心的竖直轴匀速转动。盘边缘上固定一竖直的挡光片。盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图1 所示。图2为光电数字计时器的示意图。光源A中射出的光可照到B中的接收器上。若A、B间的光路被遮断，显示器C上可显示出光线被遮住的时间。
挡光片的宽度用螺旋测微器测得，结果如图3所示。圆盘直径用游标卡尺测得，结果如图4所示。由图可知，
（l）挡光片的宽度为_____________mm。
（2）圆盘的直径为_______________cm。
（3）若光电数字计时器所显示的时间为50.0 ms，则圆盘转动的角速度为_______弧度/秒（保留3位有效数字）。
（2008海南）11、当光照射到光敏电阻上时，光敏电阻的阻值 （填“变大”、“不变”或“变小”）．半导体热敏电阻是利用半导体材料的电阻率随 变化而改变的特性制成的．
（2008海南）⑴（4分）设宇宙射线粒子的能量是其静止能量的k倍．则粒子运动时的质量等于其静止质量的 倍，粒子运动速度是光速的 倍。
（2008江苏）2．207年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。错误的是
A.热敏电阻可应用于温度测控装置中
B.光敏电阻是一种光电传感器
C.电阻丝可应用于电热设备中
D.电阻在电路中主要起到通过直流、阻碍交流的作用。
（2008江苏）4．在如图所示的逻辑电路中，当A端输入电信号”1”、B端输入电信号”0”时，则在C和D端输出的电信号分别为
A.1和0
B.0和1
C.1和l
D.0和0
（2008江苏）(2)惯性系S中有一边长为l的正方形(如图A所示)，从相对S系沿x方向以接近光速匀速飞行的飞行器上测得该正方形的图象是
．
（2009北京）15．类比是一种有效的学习方法，通过归类和比较，有助于掌握新知识，提高学习效率。在类比过程中，既要找出共同之处，又要抓住不同之处。某同学对机械波和电磁波进行类比，总结出下列内容，其中不正确的是
A．机械波的频率、波长和波速三者满足的关系，对电磁波也适用
B．机械波和电磁波都能产生干涉和衍射现象
C．机械波的传播依赖于介质，而电磁波可以在真空中传播
D．机械波既有横波又有纵波，而电磁波只有纵波
（2009广东）1物理学的发展丰富了人类对物质世界的认识，推动了科学技术的创新和革命，促进了物质生产的繁荣与人类文明的进步。下列表述正确的是
A．牛顿发现了万有引力定律 B.洛伦兹发现了电磁感应定律
C．光电效应证实了光的波动性 D.相对论的创立表明经典力学已不再适用
（2009江苏）（1）如图甲所示，强强乘电梯速度为0.9（为光速）的宇宙飞船追赶正前方的壮壮，壮壮的飞行速度为0.5，强强向壮壮发出一束光进行联络，则壮壮观测到该光束的传播速度为 ▲ 。（填写选项前的字母）
（A）0.4c （B）0.5c
（C）0.9c （D）1.0c
（2009宁夏）14. 在力学理论建立的过程中，有许多伟大的科学家做出了贡献。关于科学家和他们的贡献，下列说法正确的是
A. 伽利略发现了行星运动的规律
B. 卡文迪许通过实验测出了引力常量
C．牛顿最早指出力不是维持物体运动的原因
D．笛卡尔对牛顿第一定律的建立做出了贡献
（2009上海理综）5．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是
A．与门 B．或门 C．非门 D．与非门
（2009上海）11．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路（填与、非、或）。
（2009上海）19．（4分）光强传感器对接收到的光信号会产生衰减，且对于不同波长的光衰减程度不同，可以用j表示衰减程度，其定义为输出强度与输入强度之比，j＝I出/I入，右图表示j与波长l之间的关系。当用此传感器分别接收A、B两束光时，传感器的输出强度正好相同，已知A光的波长lA＝625nm，B光由lB1＝605nm和lB2＝665nm两种单色光组成，且这两种单色光的强度之比IB1:IB2＝2:3，由图可知jA＝__________；A光强度与B光强度之比IA:IB＝__________。
（2009四川）14.关于电磁波，下列说法正确的是
A.雷达是用X光来测定物体位置的设备
B.使电磁波随各种信号而改变的技术叫做解调
C.用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光
D.变化的电场可以产生变化的磁场
（2010天津）下列关于电磁波的说法正确的是
A．均匀变化的磁场能够在空间产生电场 B．电磁波在真空和介质中传播速度相同
C．只要有电场和磁场，就能产生电磁波 D．电磁波在同种介质中只能沿直线传播
（2010上海）23.电动机的自动控制电路如图所示，其中为热敏电阻，为光敏电阻，当温度升高时，的阻值远小于；当光照射时，其阻值远小于，为使电动机在温度升高或受到光照时能自动启动，电路中的虚线框内应选____门逻辑电路；若要提高光照时电动机启动的灵敏度，可以___的阻值（填“增大”或“减小”）。
