单片机原理及应用试卷3

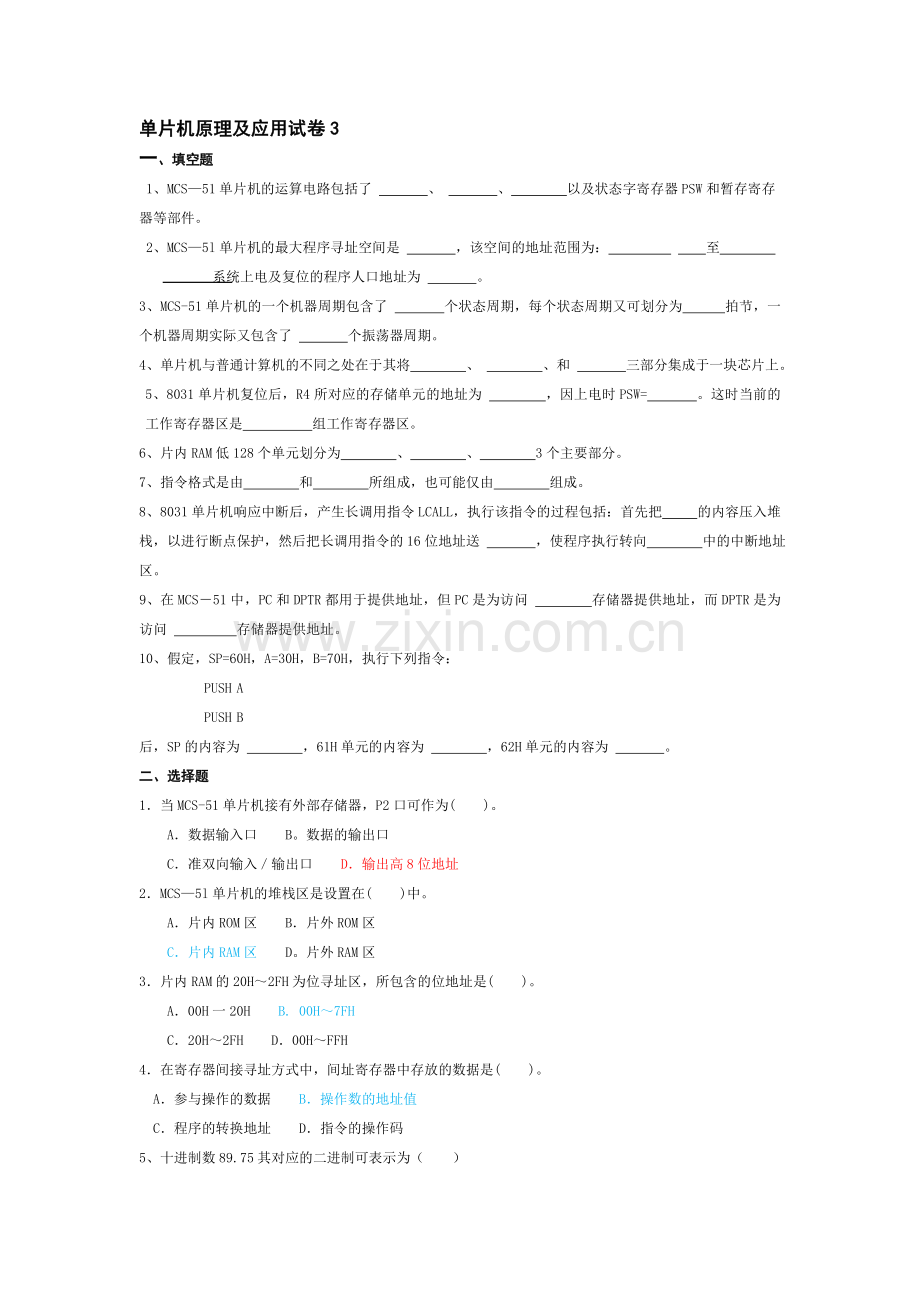

一、填空题
1、MCS—51单片机的运算电路包括了 、 、 以及状态字寄存器PSW和暂存寄存器等部件。
2、MCS—5l单片机的最大程序寻址空间是 ，该空间的地址范围为： 至 系统上电及复位的程序人口地址为 。
3、MCS-51单片机的一个机器周期包含了 个状态周期，每个状态周期又可划分为 拍节，一个机器周期实际又包含了 个振荡器周期。
4、单片机与普通计算机的不同之处在于其将 、 、和 三部分集成于一块芯片上。
5、8031单片机复位后，R4所对应的存储单元的地址为 ，因上电时PSW= 。这时当前的工作寄存器区是 组工作寄存器区。
6、片内RAM低128个单元划分为 、 、 3个主要部分。
7、指令格式是由 和 所组成，也可能仅由 组成。
8、8031单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 ，使程序执行转向 中的中断地址区。
9、在MCS－51中，PC和DPTR都用于提供地址，但PC是为访问 存储器提供地址，而DPTR是为访问 存储器提供地址。
10、假定，SP=60H，A=30H，B=70H，执行下列指令：
PUSH A
PUSH B
后，SP的内容为 ，61H单元的内容为 ，62H单元的内容为 。
二、选择题
1．当MCS-51单片机接有外部存储器，P2口可作为( )。
A．数据输入口 B。数据的输出口
C．准双向输入／输出口 D．输出高8位地址
2．MCS—5l单片机的堆栈区是设置在( )中。
A．片内ROM区 B．片外ROM区
C．片内RAM区 D。片外RAM区
3．片内RAM的20H～2FH为位寻址区，所包含的位地址是( )。
A．00H一20H B. 00H～7FH
C．20H～2FH D．00H～FFH
4．在寄存器间接寻址方式中，间址寄存器中存放的数据是( )。
A．参与操作的数据 B．操作数的地址值
C．程序的转换地址 D．指令的操作码
5、十进制数89.75其对应的二进制可表示为（   ）
  A、10001001.01110101 B、1001001.10   C、1011001.11   D、10011000.11

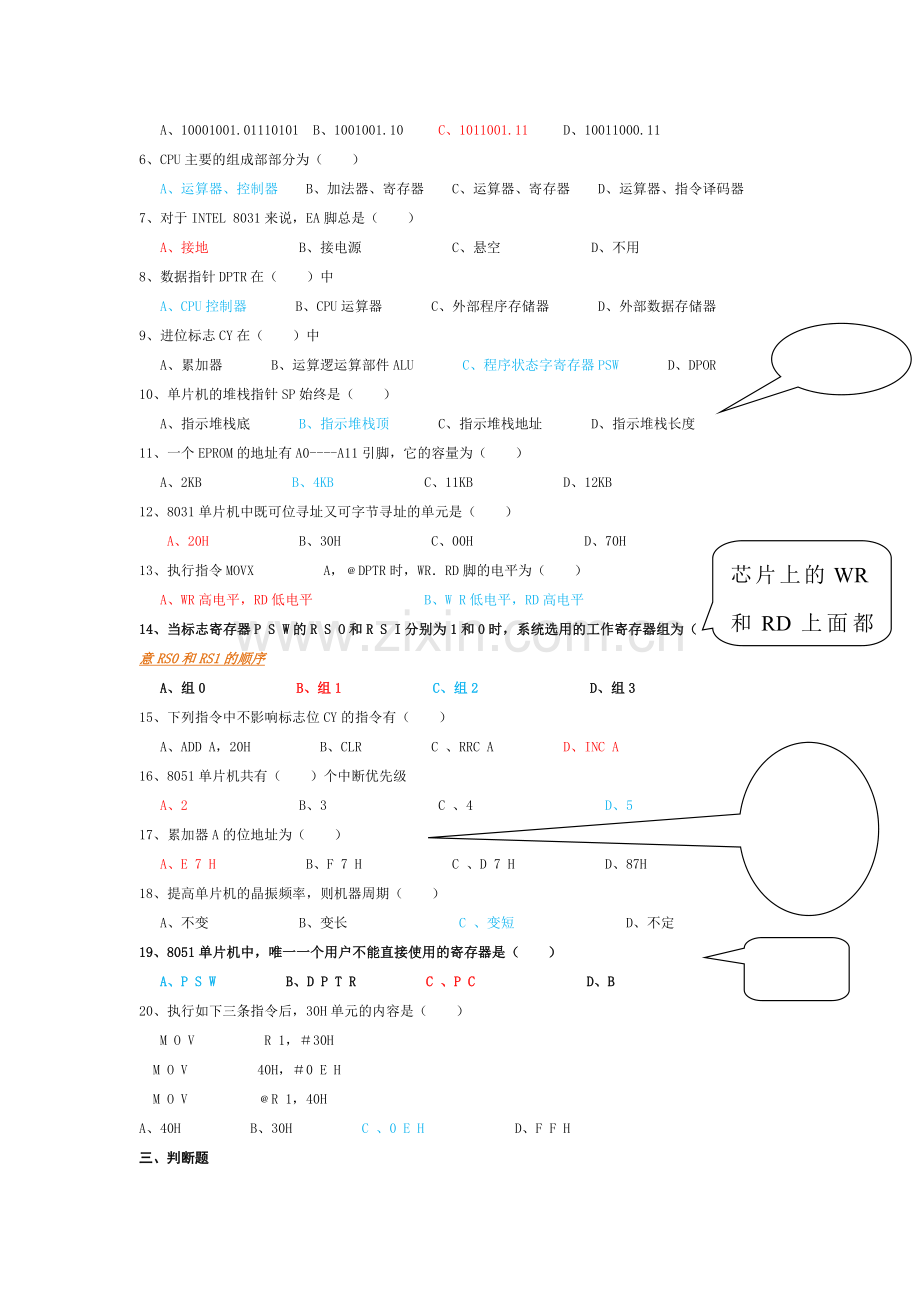

6、CPU主要的组成部部分为（   ）
  A、运算器、控制器   B、加法器、寄存器   C、运算器、寄存器   D、运算器、指令译码器
7、对于INTEL 8031来说，EA脚总是（   ）
  A、接地         B、接电源         C、悬空         D、不用
8、数据指针DPTR在（   ）中
  A、CPU控制器     B、CPU运算器     C、外部程序存储器     D、外部数据存储器
芯片上的WR和RD上面都有一杠，所以选A而不是选B
9、进位标志CY在（   ）中
  A、累加器     B、运算逻运算部件ALU     C、程序状态字寄存器PSW     D、DPOR
10、单片机的堆栈指针SP始终是（   ）
  A、指示堆栈底     B、指示堆栈顶     C、指示堆栈地址     D、指示堆栈长度
11、一个EPROM的地址有A0----A11引脚，它的容量为（   ）
  A、2KB         B、4KB         C、11KB         D、12KB
12、8031单片机中既可位寻址又可字节寻址的单元是（   ）
  A、20H         B、30H         C、00H           D、70H

13、执行指令MOVX       A，﹫DPTR时，WR．RD脚的电平为（   ）
  A、WR高电平，RD低电平           B、W R低电平，RD高电平
14、当标志寄存器P S W的R S O和R S I分别为1和0时，系统选用的工作寄存器组为（   ）   注意RS0和RS1的顺序
  A、组0         B、组1         C、组2           D、组3
15、下列指令中不影响标志位CY的指令有（   ）
  A、ADD A，20H       B、CLR       C 、RRC A       D、INC A
16、8051单片机共有（   ）个中断优先级
  A、2           B、3           C 、4             D、5
17、累加器A的位地址为（   ）
  A、E 7 H         B、F 7 H         C 、D 7 H         D、87H

18、提高单片机的晶振频率，则机器周期（   ）
  A、不变         B、变长           C 、变短           D、不定
19、8051单片机中，唯一一个用户不能直接使用的寄存器是（   ）
  A、P S W       B、D P T R       C 、P C           D、B
20、执行如下三条指令后，30H单元的内容是（   ）
  M O V       R 1，＃30H
M O V       40H，＃0 E H
M O V       ﹫R 1，40H
A、40H       B、30H       C 、0 E H         D、F F H
三、判断题
1、程序计数器PC不能对它进行读写操作（   ）
2、8051单片机对最高优先权的中断响应是无条件的（   ）
3、在一般情况8051单片机允许同级中断嵌套（     ）
4、单片机系统扩展时使用的锁存器，是用于锁存高8位地址（   ）
5、MOV A，30H为立即寻址方式（   ）
6、如JC rel发生跳转时，目标地址为当前地址加上偏移量rel(   )
7、MUL AB的执行结果是高8位在A中，低8 位在B中（   ）
8、在A/D变换时，抽样频率越高越好（   ）
9对于8051单片机，当CPU对内部程序存储器寻址超过4K时，系统会自动在外部程序存储器中寻址（   ）
10、外加晶振频率越高，系统运算速度也就越快，系统性能也就越好（   ）
四、简答题
1、如果采用晶振的频率为3MHz，定时器/计数器工作方式0、1、2下，其最大的定时时间为多少？
2、为什么MCS-51串行口的方式0帧格式没有起始位（0）和停止位（1）？
3、简述串行口接收和发送数据的过程。
五、编程画图题
1.现有8031单片机、74LS373锁存器、1片2764EPROM和2片6116RAM，请使用他们组成一个单片机系统，要求：
（1）画出硬件电路连线图，并标注主要引脚；
（2）指出该应用系统程序存储器空间和数据存储器空间各自的地址范围。
2．采用定时器/计数器T0对外部脉冲进行计数，每计数100个脉冲后，T0转为定时工作方式。定时1ms后，又转为计数方式，如此循环不止。假定MCS-51单片机的晶体振荡器的频率为6MHz，请使用方式1实现，要求编写出程序。
单片机原理及应用试卷3答案
一、填空
1、算术逻辑运算单元ALU 累加器A B寄存器 2、64K 0000H FFFFH 0000H 3、6 2 12
4、答：CPU、存储器、I/O口 5、答：04H、00H、0 6、答：工作寄存器区、位寻址区、数据缓冲区 7、答：操作码、操作数、操作码 8、答：PC、PC、程序存储器 9、答：程序、数据 10、答：62H , 30H , 70H
二、选择题
1、D 2、C 3、B 4、B 5、C 6、A 7、A 8、A 9、C 10、B 11、B 12、A 13、A 14、B 15、D 16、A 17、A 18、C 19、C 20、C
三、判断题
1、√    2、×   3、×   4、×    5、×    6、×   7、×   8、√  9、√   10、×
四、简答题
1、解答：因为机器周期，
所以定时器/计数器工作方式0下，其最大定时时间为
；
同样可以求得方式1下的最大定时时间为262、144ms；方式2下的最大定时时间为1024ms。
2、解答：串行口的方式0为同步移位寄存器输入输出方式，常用于外接移位寄存器，以扩展并行I/O口，一般不用于两个MCS-51之间的串行通信。该方式以fosc/12的固定波特率从低为位到高位发送或接受数据。
3、答：以方式一为例。发送：数据位由TXT端输出，发送1帧信息为10为，当CPU执行1条数据写发送缓冲器SBUF的指令，就启动发送。发送开始时，内部发送控制信号/SEND变为有效，将起始位想TXD输出，此后，每经过1个TX时钟周期，便产生1个移位脉冲，并由TXD输出1个数据位。8位数据位全部完毕后，置1中断标志位TI，然后/SEND信号失效。接收：当检测到起始位的负跳变时，则开始接收。接受时，定时控制信号有2种，一种是位检测器采样脉冲，它的频率是RX时钟的16倍。也就是在1位数据期间，有16个采样脉冲，以波特率的16倍的速率采样RXD引脚状态，当采样到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。
五、编程画图题
1、解：（1）电路图如下所示：
（2）2764的地址为C000H-DFFFH；
第一个6116的地址为A000H-A7FFH；
第二个6116的地址为6000H-67FFH；
事实上，由于采用的是线选法，导致了地址不连续，地址空间利用不充分。建议在实际工作中要具体情况具体分析。在两种地址分配中选一种较好的来应用。

2、解答：定时器/计数器T0在计数和定时工作完成后，均采用中断方式工作。除了第一次计数工作方式设置在主程序完成外，后面的定时或计数工作方式分别在中断程序完成，用一标志位识别下一轮定时器/计数器T0的工作方式。编写程序如下：
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP IT0P
MAIN: MOV TMOD,#06H ；定时器/计数器T0为计数方式2
MOV TL0,#156 ；计数100个脉冲的初值赋值
MOV TH0,#156
SETB GATE ；打开计数门
SETB TR0 ；启动T0，开始计数
SETB ET0 ；允许T0中断
SETB EA ；CPU开中断
CLR F0 ；设置下一轮为定时方式的标志位
WAIT: AJMP WAIT
IT0P: CLR EA ；关中断
JB F0,COUNT ；F0=1，转计数方式设置
MOV TMOD,#00H ；定时器/计数器T0为定时方式0
MOV TH0,#0FEH ；定时1ms初值赋值
MOV TL0,#0CH
SETB EA
RETI
COUNT: MOV TMOD,#06H
MOV TL0,#156
SETB EA
RETI
