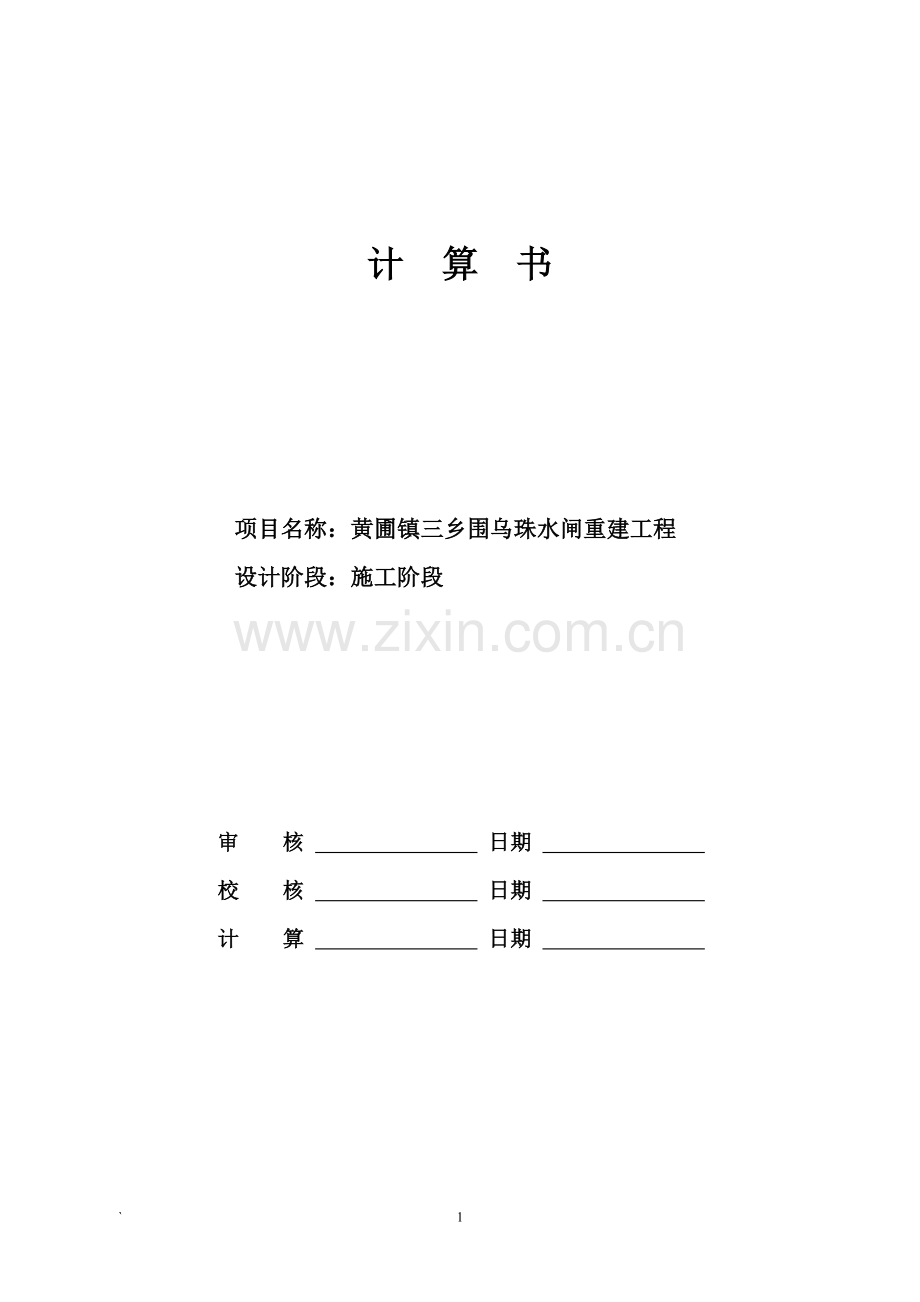

计 算 书

项目名称：黄圃镇三乡围乌珠水闸重建工程
设计阶段：施工阶段

审 核 日期
校 核 日期
计 算 日期

目 录
1基本资料 3
1.1结构及基本数据 3
1.2安全系数 4
1.3 计算采用规范、标准 4
1.4风浪计算要素 4
1.5地质资料 5
1.6地震设防烈度 5
2基本尺寸的拟定及复核 5
2.1抗渗计算 5
2.1.1渗径复核 5
2.1.2渗流计算 6
2.1.3滤层设计 6
2.1.4防渗帷幕及排水孔设计 6
2.1.5永久缝止水设计 7
2.2浪压力及闸顶高程计算 7
2.2.1设计荷载情况 7
2.2启闭室 8
2.3闸室稳定计算 8
2.4.1完建情况 8
2.4.2设计洪水位情况 8
2.4.3正常洪水位+地震情况 9
2.4.4结论 9
3.水闸过流能力计算及水闸宽度拟定 9
3.1内河涌过流能力计算 9
3.2水闸消能计算 11
4挡土墙稳定计算 12
4.1挡墙计算工况 12
4.2挡墙计算 12
4.3结论 12
5桩基础计算 13
5.1砼预应力管桩方案 13
5.1.1砼预应力管桩承载力计算 13
5.1.2砼预应力桩桩顶的底板的受冲切承载力计算 15
5.2松木桩方案 15

2
`

附表1 水闸闸室箱涵结构设计计算稿
附表2 水闸前后段U型槽结构设计计算稿
附表3 水闸内、外河侧悬臂式岸墙稳定计算稿
附表4 水闸闸室稳定计算表
附表5 水闸桩基础处理计算表
附表6 水闸渗流稳定计算表

1基本资料
1.1结构及基本数据
乌珠水闸形式采用开敞式，结构采用砼整体箱涵式结构。水闸为单孔，净宽3m，闸底板面高程-1.75m，底板厚0.65m,侧墙厚0.65m, 闸室长15m，闸室后段设8.0m宽交通桥,交通桥桥板采用C25现浇混凝土结构。
水闸按50年一遇洪水标准设计，建筑物级别为3级。
根据水闸和河道的运行工况，对水闸的各种最不利运行工况确定如下：
（1）外江设计洪（潮）水位2.88m
外江可能的最高设计潮水位，此时闸顶高程不漫顶，向内涌稳定计算时的最不利水位，此时遭遇正常蓄水位0.00m。
（2）外江控制平均低水位0.50
正常排洪情况下外江遭遇的计算水位，消能计算时的最不利情况，考虑到0.3m的过闸损失，此时内涌水位为0.80m。
（3）外江设计低水位0.00m
正常运行情况下外江遭遇的最不利计算水位，向外江稳定计算时的最不利水位，此时内涌水位为1.00m。
（4）排涝外江设计水位1.00m
内涌设计洪水情况下外江遭遇多年平均高潮水位，此水位影响水闸的泄流能力，此时水闸闸室整体承受最大水压力，水闸基础平均基底应力情况。

水闸特征水位表
工程任务
特征指标
水位值（m）
备注
挡水
闸外设计洪潮水位
2.88
此水位向内稳定最不利
闸内水位
0.00
排洪
闸内河涌水位
2.20
此水位消能最不利
闸外低潮平均水位
1.00
外江顶托时最高排洪水位
1.90
此水位平均应力最不利
1.2安全系数
根据水闸设计规范：3级水闸基底面抗滑稳定安全系数的允许值〔kc〕和基底应力最大值与最小值之比η的允许值见下表。
荷载组合
抗滑安全系数〔kc〕
闸室基底应力最大值与最小值之比的允许值η
基本
组合
蓄水工况
1.25
1.5
完建工况
1.10
2.0
设计挡潮
1.25
1.5
特殊
组合
正常挡潮＋地震
1.05
2.0
1.3 计算采用规范、标准
（1）《水工建筑物荷载设计规范》DL 5077-1997
（2）《水闸设计规范》SL 265-2001
（3）《水工混凝土结构设计规范》 SL/T 191-96
（4）《建筑抗震设计规范》 GBJ 11-89
1.4风浪计算要素
计算风速根据广东省水利厅2003年7月编制的《中山市水利工程防洪（潮）标准》中“相应年最高潮位日的最大风速计算成果表”查得为V=21m/s(P=2%)。
吹程在1：1000实测地形图上量得D=200 m;
闸前平均水深Hm=5.80m
1.5地质资料
采用《中山市黄圃镇三乡围乌珠水闸重建工程岩土工程勘察报告》，因钻孔ZK1和ZK2位于闸室两侧位置，经比较采用ZK1钻孔地质资料。各层土层的设计参数如下：
桩基设计参数建议表
层序号
岩土层名称
土(岩)层
容许承载力
f (kPa)
钻(冲)孔桩桩周土(岩)极限摩阻力标准值
qsik(kPa)
钻(冲)孔桩极限端阻力
标准值qpk(kPa)
桩入土深度(m)
≤15
＞30
〈2-1〉
淤泥质土
70.
8

（2-2）
淤泥
60
4

〈2-3〉
淤泥质土
70
8

〈3〉
粘土
230
26
500
700
〈4-1〉
粗砂
800
80
800
1000
〈4-2〉
砂质粘性土
1500
130
1200
1600

1.6地震设防烈度
根据《广东省地震烈度区划图》，中山市属7度地震基本烈度地区，故乌珠水闸工程地震烈度为7度。
2基本尺寸的拟定及复核
2.1抗渗计算
2.1.1渗径复核
按图拟定的水闸底板尺寸，根据《水闸设计规范》SL265-2001第4.3.2条表4.3.2,水闸闸基为淤泥，渗径系数取C=9则：
设计水位下要求渗径长度：L=C△H=9×2.88=25.92m
实际渗径长度：Ls ＝0.5+0.6+5.8+0.6+0.5+0.7+0.7+12.2+0.7+0.7+4＝27m
∴Ls〉L
∴满足渗透稳定要求。
2.1.2渗流稳定计算
水闸的渗流计算采用改进阻力系数法进行计算。
1.各段的水头损失值
各段的水头损失值按照下式计算:
式中:hi-----各分段水头损失值(m);
ξi-----计算水头
n-----总分段数
x-----计算点与出逸点之间的渗径
分别计算各段的水头损失得结果见渗透压力计算excel表.
2.抗渗稳定性运行验算
渗流坡降值：J=H/L=2.88/26=0.111
∵根据《水闸设计规范》SL265-2001第6.0.4条取地基水平段和出口段允许渗流坡降值分别为0.08和0.26。
∴水闸闸基抗渗稳定满足要求
水闸蓄水后，水流不仅通过地基向下游渗透，而且将绕过两岸的连接建筑物向下游渗透。 因此两岸连接建筑物也必须做相同长度的防渗措施，对两侧的填方土料必须按照防渗土料的要求选择。
2.1.3滤层设计
水闸闸室底板底部设100厚C15砼垫层外，不设专门的滤层。内涌U型槽设反滤层，从下至上依次为反滤土工布一层、中粗砂150mm和碎石150mm。
2.1.4防渗帷幕及排水孔设计
根据地质资料，该闸址处的地基为淤泥和考虑到水闸闸址处交通条件，闸室基础处理采用Φ400AB型砼预应力管桩，不设专门的防渗措施,两端设齿墙不设排水孔。内河涌U型槽中设置PVC排水管，按梅花型布置，纵横间距均为1m。
2.1.5永久缝止水设计
根据工程实际,永久缝采用塑料止水接缝板并设止水铜片，塑料止水接缝板满足行业的有关质量要求。
2.2闸顶高程
2.2.1风浪要素
采用《水闸设计规范》推荐的蒲田试验站公式计算风浪要素：设计工况的设计潮水位为h0=2.88m，相应设计最大风速为V0=21m/s；风区长度取200m。
风区内的平均水深取Hm＝5.8m；
2.2.1闸顶高程确定
闸顶高程按《水闸设计规范》中的有关公式进行计算。

式中：Z—闸顶高程（m）；
h0—计算潮水位（m）；
A—安全超高（m）；
hm—平均波高（m）；
v0计算风速（m/s）；
D—风区长度（m）；
Hm—风区内的平均水深（m）；
Tm—平均波周期（s）；
Lm—平均波周长（m）；
H—闸深水深（m）；
hp—相应于波列累积频率p的波高（m）；
hz—波浪中心线超出计算水位的高度（m）。
具体计算如表：
闸顶高程计算表

序号
项目名称
单位
设计工况
一、
波浪要素计算

1
计算风速v0
m/s
21
2
风区长度D
m
200
3
风区平均水深Hm
m
5.80
4
闸前水深H
m
5.28
5
重力加速度g
m/s2
9.81
6
平均波高hm
m
0.16
7
平均波周期Tm
s
1.76
8
假定平均波长L
m
12.55
9
计算平均波长Lm
m
4.78
二、
波高计算

1
水闸级别

3
2
波列累积频率

5%
3
hm/Hm

0.03
4
hp/hm

1.93
5
累积频率p=5%的波高hp=hp/hm*hm
m
0.30
6
波浪中心线超出设计水位的高度hz
m
0.06
三、
闸顶高程计算

1
设计洪(潮)水位(P=2%)/历史最高水位
m
2.88
2
安全加高A（m）
m
0.4
3
计算闸顶超高y=hp+hz+A
m
0.76
4
计算闸顶高程
m
3.64

根据《水闸设计规范》SL265-2001第4.2.4条规定，挡水时，水闸闸顶高程不应低于正常水位（或最高挡水位）加波浪计算高度与相应安全超高之和；位于防洪（挡潮）堤上的水闸，其闸顶高程不得低于防洪（挡潮）堤堤顶高程。另外根据当地居民的生产生活要求,则本次设计的闸室顶高程取4.40m。
2.2启闭室
初定闸门顶超高为0.37m，则闸门顶高程=2.88+0.37=3.25m，闸门=3.25+1.75=5m,则启闭工作平台顶面高程为11.40m。
2.3闸室稳定计算
闸室稳定计算采用Excel电子表格进行计算。对于砼预制管桩地基，在各种荷载组合工况下，基底应力稳定计算应满足下列要求：
在各种计算情况下： P≤〔P〕
Pmax≤1.2〔P〕
基本组合 η≤1.5
特殊组合 η≤2.0
2.4.1完建情况
水闸初建成尚未放水时。
按各部分荷载对闸底板形心轴（垂直水流方向）产生的弯矩计算，详见表，计算结果显示，该荷载组合情况下闸室满足稳定要求。
2.4.2设计洪水位情况
水闸建成放水后，遇设计洪水位2.88相应水位0.00m。
按各部分荷载对闸底板形心轴（垂直水流方向）产生的弯矩计算，详见表，计算结果显示，该荷载组合情况下闸室满足稳定要求。
2.4.3正常洪水位+地震情况
水闸建成放水后，遇外江正常水位1.50相应内涌水位0.00m时，遭遇地震情况。此时地震惯性力代表值根据《水工建筑物抗震设计规范》SL-97规定，采用进行拟静力法计算。
根据《水工建筑物抗震设计规范》（SL-203-97）第4.1.1条:一般情况, 水工建筑物可只考虑水平向地震作用；第4.2.1条：一般情况下，水工建筑物抗震计算应考虑的地震作用力：建筑物自重和其上的荷重所产生的地震惯性力、地震动土压力、水平向地震动水压力（考虑到在正常运行期闸门全开，故在计算时不予考虑）
沿建筑物高度作用于各质点的水平向地震惯性力代表值：
F=ahξGEiai/g ;
式中：ah——与设计烈度相对应的水平向设计地震加速度代表值，取0.1 g；
ξ——地震作用效应折减系数,取0.25;
GEi——集中在质点i的重力作用代表值；
ai——质点i的动态分布系数；
g——重力加速度。
按各部分荷载对闸底板形心轴（垂直水流方向）产生的弯矩计算，详见EXCEL计算表格，计算结果显示，该荷载组合情况下闸室满足稳定要求。
2.4.4结论
上述计算结果显示，闸室在各种荷载组合工况下均满足稳定要求，但地基应力均大于淤泥层地基承载力，不满足地基承载力要求，应进行地基处理，详见桩基础计算相关内容。
3.水闸过流能力计算及水闸宽度拟定
3.1内河涌过流能力计算
水闸设计排水标准为10年一遇最大24小时暴雨产生的洪峰流量遇外江平均高潮位可以及时排出。闸内最高控制水位为2.20m（珠基）。水闸过流按平底闸，高淹没堰流计算,具体计算见下表：
式中各符号的含义及计算过程见表。

内河涌水力计算
序号
项目
单位
计算
备注
1
设计水深h
m
2.2

2
渠底宽
m
16

3
边坡系数m

0.5

4
过水断面面积A= bh+mh2
m2
37.62

5
湿周X=b+2h(1+m2)0.5
m
20.92

6
水力半径R=A/X
m
1.80

7
渠道糙率n

0.03

8
谢才系数C=R1/6/n
m1/2/s
36.76

9
比降I

0.01%

10
水面宽度
m
18.2

11
流速v=C(Ri)0.5
m/s
0.49

12
计算流量Q=Av
m3/s
18.54

由内河涌过流能力验算水闸的过流能力。
水闸过流能力计算
序号
符号
项目名称
单位
计算

1
Q
设计流量
m3/s
120

2
B0
闸孔总净宽
m
20

3
B
上游河道总宽
m
35

4
m
流量系数

0.385

5
H
上游堰上水深
m
3.9

6
hs
下游堰上水深
m
3.8

7
v0
上游行近流速v0=Q/HB
m/s
0.88

8
H0
堰上总水头H0=H+v02/2g
m
3.94

9
σ
淹没系数

0.585

10
N
闸孔数
孔
3

11
b0
闸孔净宽
m
5.67

12
dz
中闸墩厚度
m
1

13
bb
边闸墩至河道水边线的垂直距离
m
8

14
εz
中闸墩侧收缩系数

0.975

15
εb
边闸墩侧收缩系数

0.918

16
ε
水闸侧收缩系数

0.956

17
Q'
计算流量Q'=σεmB0(2g)1/2H03/2
m3/s
149.32

高淹没度hs/H0≥0.9

序号
符号
项目名称
单位
计算
备注
1
Q
设计流量
m3/s
18.54

2
B0
闸孔总净宽
m
3

3
B
上游河道总宽
m
16

4
H
上游堰上水深
m
2.95

5
Δh
上下游水位差
m
0.3

6
hs
下游堰上水深
m
2.65

7
v0
上游行近流速v0=Q/HB
m/s
0.39

8
H0
堰上总水头H0=H+v02/2g
m
2.96

9
hs/H0
淹没度判别

0.96

10
μ0
综合流量系数

0.973

11
Q'
计算流量Q'=μ0hsB0(2g(H0-hs))1/2
m3/s
19.01

经计算， 围内遇设计标准为10年一遇最大24小时暴雨时，产生的洪峰流量遇外江平均高潮位时可以由本水闸及时排出。且水闸总净宽与内河涌之比为0.57也在合理范围之内，故水闸总净宽取3.0m是合理可行的。
3.2水闸消能计算
1.消力池计算
由于水闸的主要功能为排涝兼顾挡水,考虑到内河涌涌容比较小且堤内的用水量比较小,在取水时水闸内外侧水头差比较小,因此消能设施的设置主要是由排涝工况决 定的.消能计算分别用和式计算。式中：
q—过闸单宽流量(m2/s)。
α—水流动能校正系数，取1.0。
φ—流速系数，取0.95。
hc—收缩水深(m)。
hc´´—跃后水深(m)。
T0—由底板算起的总势能。
q(m2/s)
闸内水位（m）
闸外水位（m）
hc（m）
hc´´（m）
hs´（m）
是否修建消能设施
6.33
2.20
1.90
1.32
1.55
3.65
否
计算结果如下：

由计算结果得水闸在泄流时产生不必修建消力池,考虑到水闸的闸基为淤泥的允许流速较低和水闸的上下游连接,因此在水闸上下游分别布置6m长钢筋砼U型槽。
2.海漫长度计算
由于水闸外江河床为淤泥，排涝时水流经U型槽消能后可能对河床造成冲刷。因此还需设置海漫，其长度按《水闸设计规范》中式 计算，式中：
Lp—海漫长度(m)。
Ks—海漫长度计算系数，按规范取10。
qs—水闸下游的单宽流量(m2/s)。
ΔH/—闸孔泄水时的上下游水位差(m)。
由此计算得时Lp=12.4m。（取Lp＝13m即：水闸内外江侧采用钢筋砼U型槽长为6m长，外河再设置10m长抛石护底）外河侧海漫长度满足要求。
3.海漫末端河床的冲刷深度按《水闸设计规范》中式进行计算，
式中：
qm—海漫末端的单宽流量(m2/s)。
[v0]—河床土质允许不冲流速（m/s），由水力学得[v0]=0.60m/s。
hm—海漫末端河床水深（m）。
将各数值代入上式得dm=-0.13m，故不需要设置防冲槽。
4挡土墙稳定计算
4.1挡墙计算工况
1.外江悬臂式挡土墙计算工况：
（1）非常工况：完建期挡墙内外侧水位均为-1.75m；
（2）设计工况一：水位骤降期挡墙内侧水位为1.5m，挡墙外侧水位为1.0m；
2.内江悬臂式挡土墙计算工况：
（1）非常工况：完建期挡墙内外侧水位均为-1.75m；
（2）设计工况一：水位骤降期挡墙内侧水位为1.0m，挡墙外侧水0.50m
4.2挡墙计算
悬臂式挡土墙的结构计算，采用《北京理正软件》进行计算,计算结果另附。
4.3结论
上述计算结果显示，挡土墙在各种荷载组合工况下均满足稳定要求，但地基应力最大值大于淤泥层地基承载力，不满足地基承载力要求，应进行地基处理，拟采用松桩基础，并假定地基复核地基承载力为65kPa。
5桩基础计算
5.1砼预应力管桩方案
由前面稳定计算结果可知，在各种荷载组合下，闸室底板地基应力均大于淤泥层地基承载力（f=40.0kpa），故需进行地基处理，以提高地基承载力，满足闸室上部荷载要求。
根据《中山市黄圃镇三乡围乌珠水闸重建工程岩土工程勘察报告》，结合重建水闸位置，以ZK1孔为计算孔，采用C直径为400mmAB型砼预应力管桩，桩基布置形式按矩形布置，共2行8列共计16根；对于闸室前后连接的U型槽为防止与闸室产生过大沉降差，分别布设2行4列直径为400mmAB型砼预应力管桩，共计16根。
5.1.1砼预应力管桩承载力计算

5.1.2砼预应力桩桩顶的底板的受冲切承载力计算
5.2松木桩方案

附表一：
-------------------------------------------------------------------
1.计算项目: 闸室箱涵结构计算
-------------------------------------------------------------------
[ 计算条件 ]

纵筋级别: HRB335
箍筋级别: HPB235
箍筋间距: 200(mm)
配筋计算时 as: 35(mm)
支座弯矩调整系数: 1.000
跨中弯矩调整系数: 1.000
[ 执行规范 ] 混凝土结构设计规范GB50010-2002
[ 计算结果 ]
单位： 钢混构件宽(B) -------- mm
钢混构件高(H) -------- mm
钢材截面积(A) -------- *10^2mm^2
钢材惯性矩(I) -------- *10^4 mm^4
钢材弹性模量(Es) -------- *10^8 kN/m^2
弯矩 -------- kN-m
剪力 -------- kN
配筋 -------- mm*mm
各荷载工况组合系数
工况号: 1 --------- 1.000
工况号: 2 --------- 1.000
工况号: 3 --------- 1.000
工况号: 4 --------- 1.000
工况号: 5 --------- 1.000
工况号: 6 --------- 1.000
工况号: 7 --------- 1.000
工况号: 8 --------- 1.000
工况号: 9 --------- 1.000
工况号: 10 --------- 1.000
-----------------------------------------------------------------------------
构件号: 1 起点号 2 终点号 1 宽 1000 高650 砼等级 C25
起点 中点 终点
座标 (mm): (34050.0 31300.0) (30400.0 31300.0)
位移 x(mm): 0.000 -0.000 -0.000
位移 y(mm): -0.000 0.115 -0.000
弯矩 (kN-m): -82.074 69.369 -82.009
剪力 (kN): 165.947 0.018 -165.911
轴力 (kN): 0.000 0.000 0.000

上部纵筋(mm2): 1300.0 1300.0 1300.0
下部纵筋(mm2): 1300.0 1300.0 1300.0
左侧纵筋(mm2): 1300.0 1300.0 1300.0
右侧纵筋(mm2): 1300.0 1300.0 1300.0
箍 筋(mm2): 435.4 435.4 435.4
-----------------------------------------------------------------------------
构件号: 2 起点号 1 终点号 3 宽 1000 高650 砼等级 C25
起点 中点 终点
座标 (mm): (30400.0 31300.0) (30400.0 37550.0)
位移 x(mm): -0.000 0.026 0.004
位移 y(mm): -0.000 -0.028 -0.028
弯矩 (kN-m): -82.009 18.201 -62.889
剪力 (kN): 80.413 -6.610 -35.618
轴力 (kN): -81.678 -81.678 -81.678

上部纵筋(mm2): 1300.0 1300.0 1300.0
下部纵筋(mm2): 1300.0 1300.0 1300.0
左侧纵筋(mm2): 1300.0 1300.0 1300.0
右侧纵筋(mm2): 1300.0 1300.0 1300.0
箍 筋(mm2): 335.5 335.5 335.5
-----------------------------------------------------------------------------
构件号: 3 起点号 4 终点号 2 宽 1000 高650 砼等级 C25
起点 中点 终点
座标 (mm): (34050.0 37550.0) (34050.0 31300.0)
位移 x(mm): -0.006 -0.026 0.000
位移 y(mm): -0.028 -0.000 -0.000
弯矩 (kN-m): -62.954 18.135 -82.074
剪力 (kN): 35.618 6.610 -80.413
轴力 (kN): -82.084 -82.084 -82.084

上部纵筋(mm2): 1300.0 1300.0 1300.0
下部纵筋(mm2): 1300.0 1300.0 1300.0
左侧纵筋(mm2): 1300.0 1300.0 1300.0
右侧纵筋(mm2): 1300.0 1300.0 1300.0
箍 筋(mm2): 335.5 335.5 335.5
-----------------------------------------------------------------------------
构件号: 4 起点号 3 终点号 4 宽 1000 高450 砼等级 C25
起点 中点 终点
座标 (mm): (30400.0 37550.0) (34050.0 37550.0)
位移 x(mm): 0.004 -0.006 -0.006
位移 y(mm): -0.028 -0.264 -0.028
弯矩 (kN-m): -62.889 73.051 -62.954
剪力 (kN): 81.678 67.297 -82.084
轴力 (kN): -35.618 -35.618 -35.618

上部纵筋(mm2): 900.0 900.0 900.0
下部纵筋(mm2): 900.0 900.0 900.0
左侧纵筋(mm2): 900.0 900.0 900.0
右侧纵筋(mm2): 900.0 900.0 900.0
箍 筋(mm2): 266.7 266.7 266.7

附表二
-------------------------------------------------------------------
计算项目: 内河U型槽A断面结构计算
-------------------------------------------------------------------
[ 计算简图 ]

纵筋级别: HRB335
箍筋级别: HPB235
箍筋间距: 200(mm)
配筋计算时 as: 35(mm)
支座弯矩调整系数: 1.000
跨中弯矩调整系数: 1.000
[ 执行规范 ] 混凝土结构设计规范GB50010-2002
[ 计算结果 ]
单位： 钢混构件宽(B) -------- mm
钢混构件高(H) -------- mm
钢材截面积(A) -------- *10^2mm^2
钢材惯性矩(I) -------- *10^4 mm^4
钢材弹性模量(Es) -------- *10^8 kN/m^2
弯矩 -------- kN-m
剪力 -------- kN
配筋 -------- mm*mm
各荷载工况组合系数
工况号: 1 --------- 1.000
工况号: 2 --------- 1.000
工况号: 3 --------- 1.000
工况号: 4 --------- 1.000
工况号: 5 --------- 1.000
工况号: 6 --------- 1.000
工况号: 7 --------- 1.000
工况号: 8 --------- 1.000
工况号: 9 --------- 1.000
工况号: 10 --------- 1.000
-----------------------------------------------------------------------------
构件号: 1 起点号 1 终点号 2 宽 1000 高500 砼等级 C25
起点 中点 终点
座标 (mm): (22600.0 25400.0) (26100.0 25400.0)
位移 x(mm): 0.000 -0.000 -0.000
位移 y(mm): 0.000 -0.969 -0.000
弯矩 (kN-m): 259.550 169.589 259.550
剪力 (kN): -102.813 0.000 102.813
轴力 (kN): -0.000 -0.000 -0.000

上部纵筋(mm2): 2012.0 1314.6 2012.0
下部纵筋(mm2): 2012.0 1314.6 2012.0
左侧纵筋(mm2): 1000.0 1000.0 1000.0
右侧纵筋(mm2)
