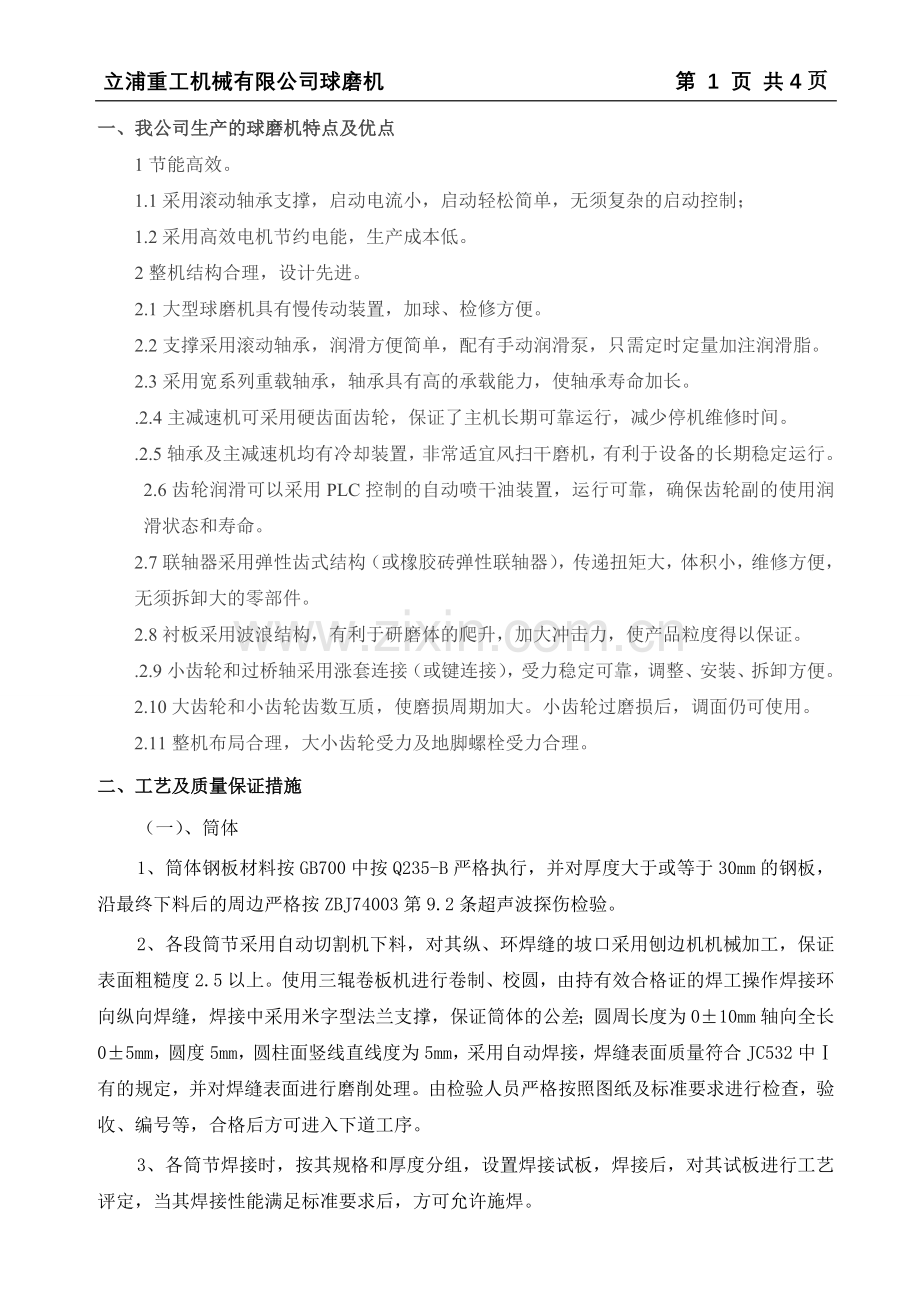

一、我公司生产的球磨机特点及优点
1节能高效。
1.1采用滚动轴承支撑，启动电流小，启动轻松简单，无须复杂的启动控制；
1.2采用高效电机节约电能，生产成本低。
2整机结构合理，设计先进。
2.1大型球磨机具有慢传动装置，加球、检修方便。
2.2支撑采用滚动轴承，润滑方便简单，配有手动润滑泵，只需定时定量加注润滑脂。
2.3采用宽系列重载轴承，轴承具有高的承载能力，使轴承寿命加长。
.2.4主减速机可采用硬齿面齿轮，保证了主机长期可靠运行，减少停机维修时间。
.2.5轴承及主减速机均有冷却装置，非常适宜风扫干磨机，有利于设备的长期稳定运行。
2.6齿轮润滑可以采用PLC控制的自动喷干油装置，运行可靠，确保齿轮副的使用润滑状态和寿命。
2.7联轴器采用弹性齿式结构（或橡胶砖弹性联轴器），传递扭矩大，体积小，维修方便，无须拆卸大的零部件。
2.8衬板采用波浪结构，有利于研磨体的爬升，加大冲击力，使产品粒度得以保证。
.2.9小齿轮和过桥轴采用涨套连接（或键连接），受力稳定可靠，调整、安装、拆卸方便。
2.10大齿轮和小齿轮齿数互质，使磨损周期加大。小齿轮过磨损后，调面仍可使用。
2.11整机布局合理，大小齿轮受力及地脚螺栓受力合理。
二、工艺及质量保证措施
（一）、筒体
1、筒体钢板材料按GB700中按Q235-B严格执行，并对厚度大于或等于30mm的钢板，沿最终下料后的周边严格按ZBJ74003第9.2条超声波探伤检验。
2、各段筒节采用自动切割机下料，对其纵、环焊缝的坡口采用刨边机机械加工，保证表面粗糙度2.5以上。使用三辊卷板机进行卷制、校圆，由持有效合格证的焊工操作焊接环向纵向焊缝，焊接中采用米字型法兰支撑，保证筒体的公差；圆周长度为0±10mm轴向全长0±5mm，圆度5mm，圆柱面竖线直线度为5mm，采用自动焊接，焊缝表面质量符合JC532中Ⅰ有的规定，并对焊缝表面进行磨削处理。由检验人员严格按照图纸及标准要求进行检查，验收、编号等，合格后方可进入下道工序。
3、各筒节焊接时，按其规格和厚度分组，设置焊接试板，焊接后，对其试板进行工艺评定，当其焊接性能满足标准要求后，方可允许施焊。
4、筒体焊接后严格按GB11345的Ⅱ、B级或GB3323的Ⅲ级对焊缝进行探伤检查并记录。
5、筒体焊后退火消除焊接应力。
6、入孔门和卸料孔采用万向钻床孔，并倒圆孔口棱角，加工后其表面粗糙度Ra≤3．2。
7、筒体与中空轴端盖及磨中卸料密封法兰组焊件在车床上一次装夹加工，保证中空轴连接后，筒体两端中空轴轴颈（或滚圈外圆面）的相对径向圆跳动公差0．2mm。
（二）、主轴承座
1、材料为HT200，符合JC401.2的要求，坯件经退火处理消除铸造应力。
2、轴承座与轴承盖组合后整体加工密封槽，保证两端密封要求。
（三）、大齿轮
1、材料为ZG45或GS40CrMo4，符合JC401.2要求。
2、齿轮经坯件正火及立车粗加工后退火处理，齿面硬度为HB180～240，确保齿圈加工精度和使用要求。
3、齿圈采用滚切而成。
4、齿轮必须按标准控伤合格后方可使用。
（四）、小齿轮
材料为40Cr锻件，保证其机械性能达到标准要求，对齿表面还进行中频淬火处理，提高其使用寿命。
（五）、小齿轮轴：
1、材料用45锻件经正火处理加工后调质处理，硬度HB220-280，在车床上车削精加工并经磨削而成。
2、锻件按标准进行磁粉探伤合格，保证其无裂纹等缺陷，方可使用。

三、球磨机质量控制计划

控制
类型
零件
名称
材料化
学分析
机械性
能试验
热处理
探伤检查
尺寸检查
备注
大齿轮
材质卡
附报告
正火+齿面淬火
／
公法线长度

筒体
材质卡
附报告
退火
磁粉探伤，
圆度、棱角度错边量、焊缝余高
作焊接试板
小齿轮
材质卡
附报告
调质
粗车后超探伤，精车后探伤
内孔尺寸、外圆尺寸、公法线

小齿轮轴
材质卡
附报告
调质
粗车后探伤调质后探伤
外圆尺寸及表面粗糙度

四、整机电气控制自动化程度高。
4.1控制点全面广泛。
4.2电气元器件均采用国内国际大型知名品牌产品。

五、供货范围:
包括筒体部、主轴承部、传动部、进出料装置及地脚螺栓、单机现场电控柜配套设备.
⑴、主电机 ：
⑵、主减速机 ：

六、球磨机技术参数表
序号
名称
数量
材质
性能要求
说明
一
磨机回转部分

1
筒体
1件
Q235-B
Δ= mm

2
衬板
1套
ZGMn13-Ⅱ
ak≥46J/cm2,硬度≥HRC50
波浪形
3
中空轴
2套
ZG230-450

4
大齿轮
1件
ZG45或GS40CrMo4
HB＞185

5
进料装置
1件
Q235-A+Q345

6
出料装置
1件
Q235-A+Q345

二
主轴承

1
轴承盖
2件
HT200

2
轴承座
2件
HT200

3
轴承测温装置
2只
测温元件：WZPM-201 Pt100

4
轴承
2套
CA/W33

三
传动装置
1套

1
主电机
1台
型号：
功率： kw，IP44，电压： V
三羊或西玛
2
主减速机
1台
型号：
速比：
江苏
3
辅助传动电机
1台
型号：
功率： kw，IP44，电压 V

4
辅助传动减速机
1台
型号;
i=

5
联轴器
1套

6
开式齿轮传动
1套
大齿圈材质： ZG45 或GS40CrMo4
小齿轮材质：40Cr，
喷油润滑
江苏启东
四
小齿轮

1
小齿轮

40Cr锻件

2
小齿轮轴

45

3
小齿轮轴承座

HT200

五
电控综合柜
1套

六
地脚螺栓
1套

注：高压控制柜由需方自备，低压控制柜由供方提供，设备所用轴承均为瓦房店产品。
