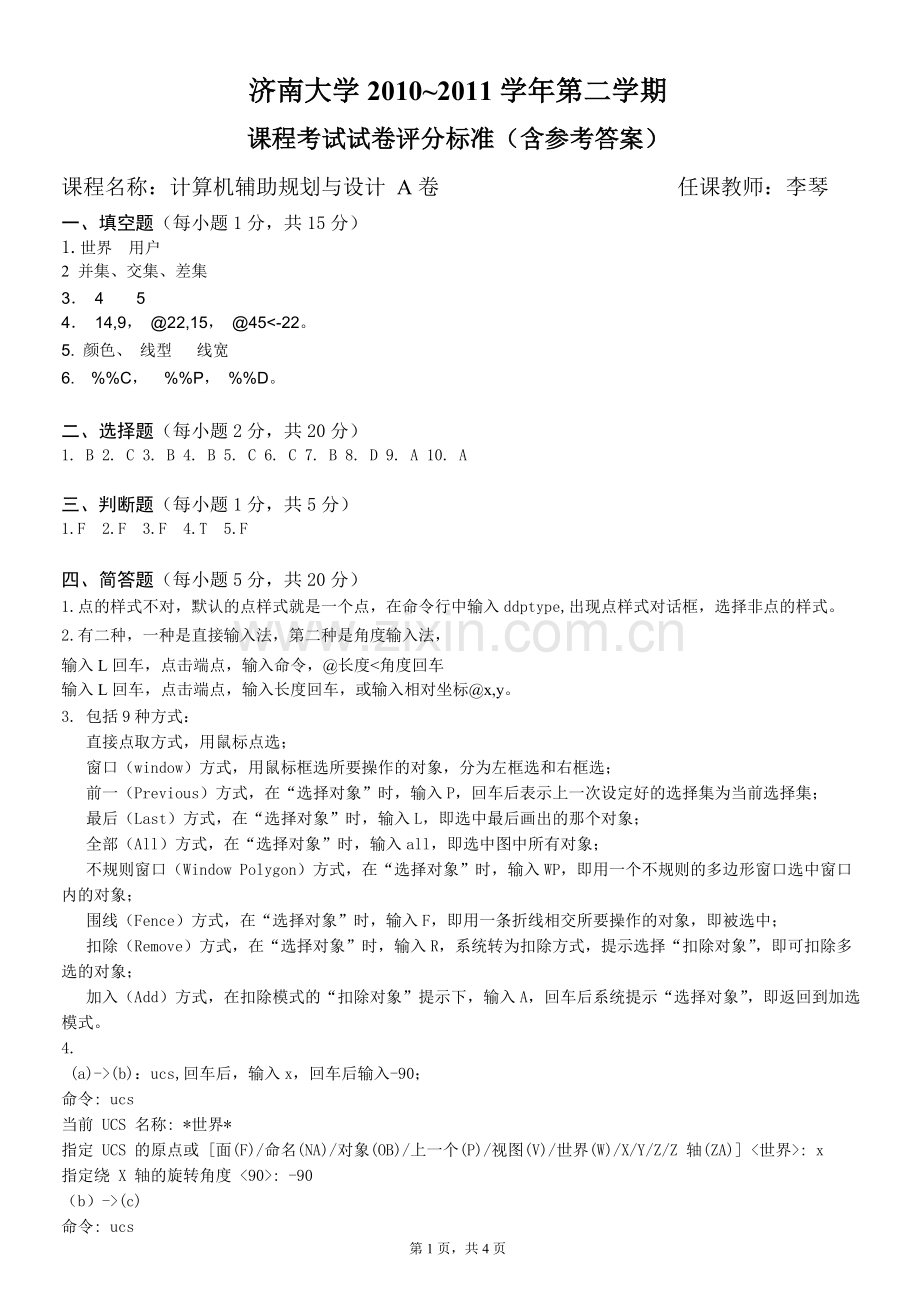

济南大学2010~2011学年第二学期
课程考试试卷评分标准（含参考答案）
课程名称：计算机辅助规划与设计 A卷 任课教师：李琴
一、填空题（每小题1分，共15分）
1.世界 用户
2 并集、交集、差集
3． 4 5
4． 14,9， @22,15， @45<-22。
5. 颜色、 线型 线宽
6. %%C， %%P， %%D。

二、选择题（每小题2分，共20分）
1. B 2. C 3. B 4. B 5. C 6. C 7. B 8. D 9. A 10. A

三、判断题（每小题1分，共5分）
1.F 2.F 3.F 4.T 5.F

四、简答题（每小题5分，共20分）
1.点的样式不对，默认的点样式就是一个点，在命令行中输入ddptype,出现点样式对话框，选择非点的样式。
2.有二种，一种是直接输入法，第二种是角度输入法，
输入L回车，点击端点，输入命令，@长度<角度回车
输入L回车，点击端点，输入长度回车，或输入相对坐标@x,y。
3. 包括9种方式：
直接点取方式，用鼠标点选；
窗口（window）方式，用鼠标框选所要操作的对象，分为左框选和右框选；
前一（Previous）方式，在“选择对象”时，输入P，回车后表示上一次设定好的选择集为当前选择集；
最后（Last）方式，在“选择对象”时，输入L，即选中最后画出的那个对象；
全部（All）方式，在“选择对象”时，输入all，即选中图中所有对象；
不规则窗口（Window Polygon）方式，在“选择对象”时，输入WP，即用一个不规则的多边形窗口选中窗口内的对象；
围线（Fence）方式，在“选择对象”时，输入F，即用一条折线相交所要操作的对象，即被选中；
扣除（Remove）方式，在“选择对象”时，输入R，系统转为扣除方式，提示选择“扣除对象”，即可扣除多选的对象；
加入（Add）方式，在扣除模式的“扣除对象”提示下，输入A，回车后系统提示“选择对象”，即返回到加选模式。
4.
(a)->(b)：ucs,回车后，输入x，回车后输入-90；
命令: ucs
当前 UCS 名称: *世界*
指定 UCS 的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] <世界>: x
指定绕 X 轴的旋转角度 <90>: -90
（b）->(c)

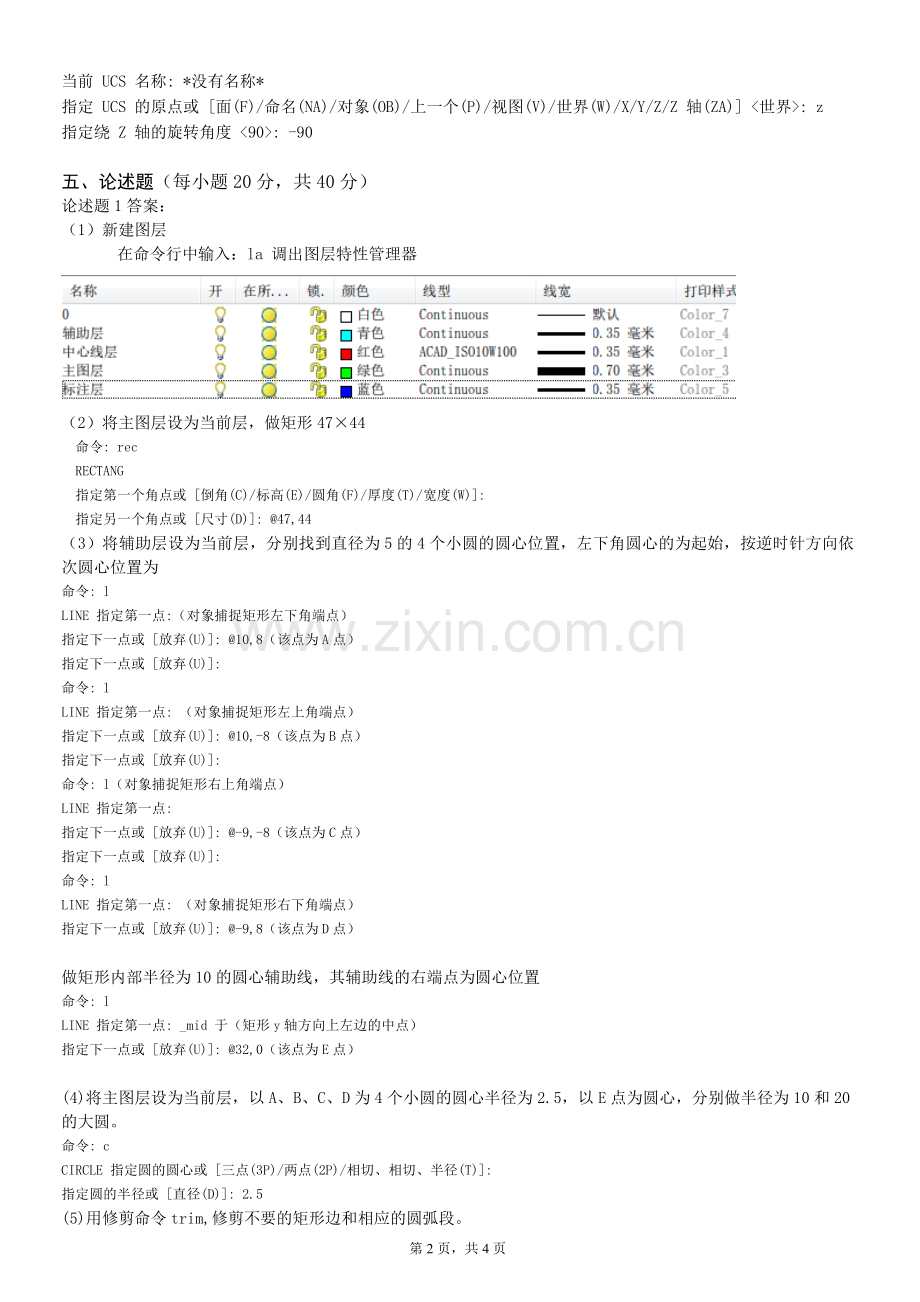

命令: ucs
当前 UCS 名称: *没有名称*
指定 UCS 的原点或 [面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/X/Y/Z/Z 轴(ZA)] <世界>: z
指定绕 Z 轴的旋转角度 <90>: -90

五、论述题（每小题20分，共40分）
论述题1答案：
（1）新建图层
在命令行中输入：la 调出图层特性管理器

（2）将主图层设为当前层，做矩形47×44
命令: rec
RECTANG
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点或 [尺寸(D)]: @47,44
（3）将辅助层设为当前层，分别找到直径为5的4个小圆的圆心位置，左下角圆心的为起始，按逆时针方向依次圆心位置为
命令: l
LINE 指定第一点:（对象捕捉矩形左下角端点）
指定下一点或 [放弃(U)]: @10,8（该点为A点）
指定下一点或 [放弃(U)]:
命令: l
LINE 指定第一点: （对象捕捉矩形左上角端点）
指定下一点或 [放弃(U)]: @10,-8（该点为B点）
指定下一点或 [放弃(U)]:
命令: l（对象捕捉矩形右上角端点）
LINE 指定第一点:
指定下一点或 [放弃(U)]: @-9,-8（该点为C点）
指定下一点或 [放弃(U)]:
命令: l
LINE 指定第一点: （对象捕捉矩形右下角端点）
指定下一点或 [放弃(U)]: @-9,8（该点为D点）

做矩形内部半径为10的圆心辅助线，其辅助线的右端点为圆心位置
命令: l
LINE 指定第一点: _mid 于（矩形y轴方向上左边的中点）
指定下一点或 [放弃(U)]: @32,0（该点为E点）

(4)将主图层设为当前层，以A、B、C、D为4个小圆的圆心半径为2.5，以E点为圆心，分别做半径为10和20的大圆。
命令: c
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或 [直径(D)]: 2.5
(5)用修剪命令trim,修剪不要的矩形边和相应的圆弧段。
命令: tr
TRIM
当前设置:投影=UCS，边=无
选择剪切边...（选择矩形y轴右边为修剪边）
选择对象: 找到 1 个
选择对象:（选择R20大圆在矩形内部的那段圆弧）
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]:

命令: tr
TRIM
当前设置:投影=UCS，边=无
选择剪切边...（选择上次修剪后剩余的那段圆弧）
选择对象: 找到 1 个
选择对象:（选择圆弧内部包括的那段矩形边）
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [投影(P)/边(E)/放弃(U)]:
---关于右边的半径为20的圆弧段也可用arc命令完成

（6）到矩形的4个圆角，半径为5
命令: f
FILLET
当前设置: 模式 = 修剪，半径 = 0.0000
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]: r
指定圆角半径 <0.0000>: 5
选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多个(U)]:
选择第二个对象:
（7）将标注层设为当前层，用对齐标注和半径标注、直径标注，完成图形标注；
（8）关闭辅助层，保存图形为.dwg文件。

论述题2答案：
（1） 首先新建主图层和辅助层；
主图层 绿色 实线 0.70mm
辅助层 青色 实线 0.35mm
（2） 进入三维作图空间：视图->三维视图->东南等轴测
（3） 将主图层设为当前层，建三个长方体
命令: box
指定长方体的角点或 [中心点(CE)] <0,0,0>:
指定角点或 [立方体(C)/长度(L)]: l
指定长度: 15
指定宽度: 25
指定高度: 10

命令: box
指定长方体的角点或 [中心点(CE)] <0,0,0>:
指定角点或 [立方体(C)/长度(L)]: l
指定长度: 15
指定宽度: 30
指定高度: 30

命令: box
指定长方体的角点或 [中心点(CE)] <0,0,0>:
指定角点或 [立方体(C)/长度(L)]: l
指定长度: 30
指定宽度: 25
指定高度: 20
（4） 将所建立的长方体用move移动命令移动相应的位置；
（5） 三个长方体求并集，用union命令；
（6） 保存文件成.dwg格式。
---备注：关于长方体的分割还有多种解法，总体分为两种：
（1） 求并集；
① A=30,25,20 B =30,25,10 C =15,25,10 D=15,30,10(A+B+C+D)
② A=30,25,10 B =30,25,20 C =15,30,30(A+B+C)
③ A=30,50,10 B =30,25,10 C =15,30,20(A+B+C)
④ A=15,30,30 B =15,25,10 C =15,5,20 D=30,20,20(A+B+C+D)
（2） 求差集；
⑤ A=30,50,30(大) b=15,30,10 c=15,25,10 d = 30,20,10 (A-B-C-D)
⑥ A=30,50,30(大) b=15,25,20 c=15,25,10 d = 15,20,10 (A-B-C-D)
⑦ A=30,50,20 B =15,30,30 C =15,25,10 (A-C+B)
⑧ A=30,50,20 B=15,25,10 C =15,30,20(A-B+C)
