《电工电子技术》公开课
地点：教学楼104多媒体教室 班级：09机制1班 人数：46
主讲：周

学习情景3 电动机控制电路的制作

学习目标
1、 初步了解电动机控制电路
2、 掌握常用低压电器
3、 认识三相电动机的基本构造和基本原理
4、 掌握三相电动机的控制电路
一、 常见的电动机简单控制电路

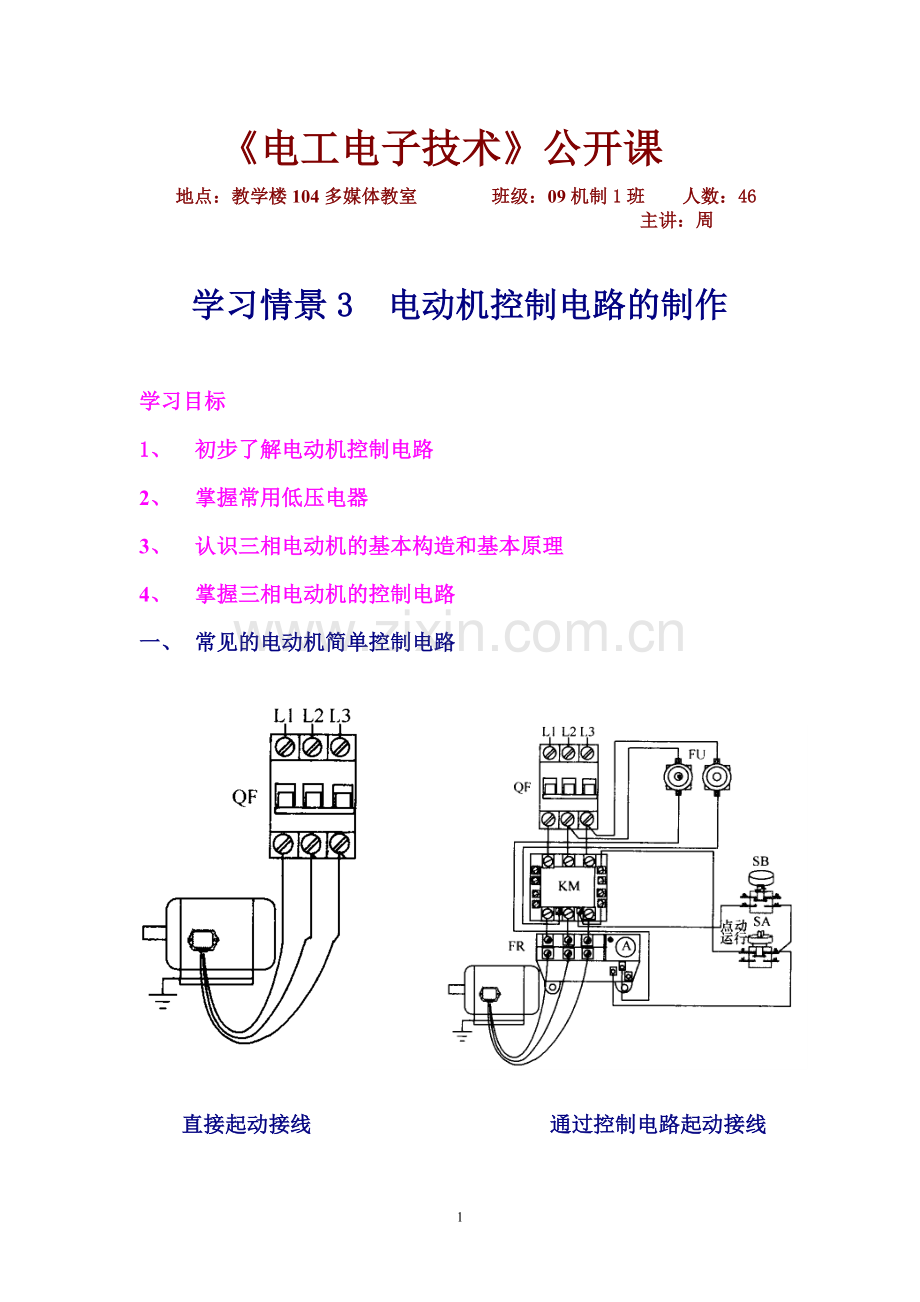

直接起动接线 通过控制电路起动接线

二、 常见低压电器
1、闸刀开关（QS）
含义：自己看书本归纳。

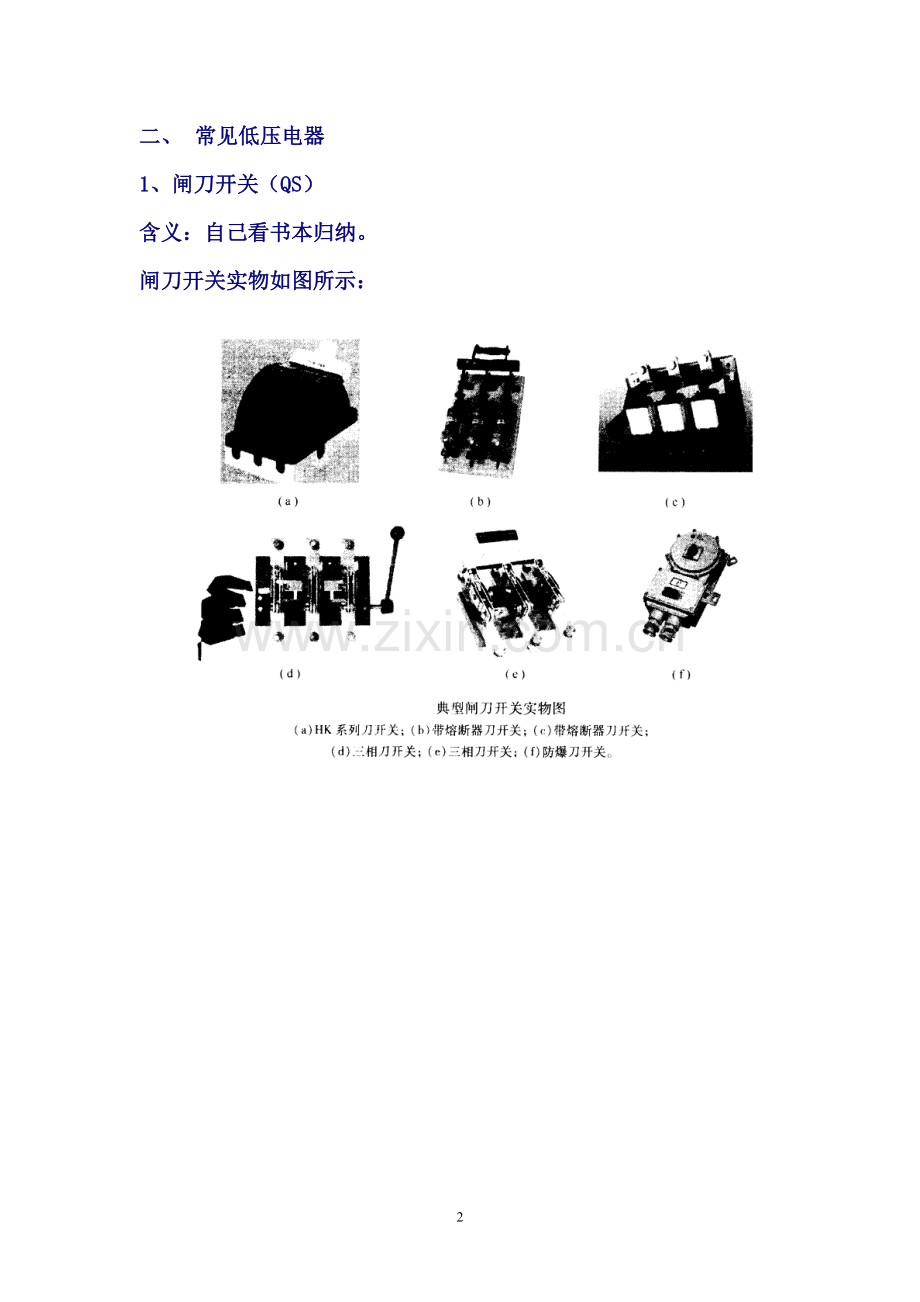

闸刀开关实物如图所示：

胶壳式闸刀开关结构示意图：

电气图形符号：

特点：无灭弧功能
使用需注意：用于一般的照明电路和功率小于5.5KW电动机的控制电路中，不宜用在经常分合的电路中。安装接线时电源线应接在静触点上，垂直安装时，手柄向上合为接通电源，向下拉为断开电源，不能接反，否则会因闸刀松动自然落下而吴将电源接通。
2、转换开关（QS）
含义：自己看书本归纳。
转换开关实物如图所示：

转换开关结构示意图：
1――接线柱
2――绝缘杆
3――手柄
4――转轴
5――弹簧
6――凸轮
7――绝缘垫板
8――动触头
9――静触头

转换开关图
电气图形符号：

用途：一般用于电气设备中非频繁地通断电路、换接电源和负载，测量三相电压以及控制小容量异步电动机的正反转等。
3、按钮开关（SB）
含义：自己看书本归纳。
按钮开关实物如图所示：

按钮开关外形图（a）结构示意图（b）

电气图形符号：

（a）常开按钮（b）常闭按钮（c）复式按钮（d）紧急按钮
（e）按钮带锁带灯（f）按钮带灯

用途：专门用来发出控制信号，改变控制系统工作状态，也可用来接通和断开小电流电路。

4、低压断路器（QF）
含义：自己看书本归纳。
低压断路器实物如图所示：

（a）单相断路器 （b）三相断路器 （c）带漏电保护断路器

低压断路器的结构原理图：

1、主触头 2、自由脱扣机构 3、过流脱扣器 4、分励脱扣器
5、热脱扣器 6、失压脱扣器 7、按钮
电气图形符号：

特点：有灭弧装置，可以切断故障和短路电流。它相当于刀开关、熔断器、热继电器和欠电压继电器的组合。常与漏电保护器配合使用。
5、熔断器（FU）
含义：自己看书本归纳。
熔断器实物如图所示：

特点：主要用于严重过载和短路保护，简单有效、经济。

（a）螺旋式 （b）管式 （c）瓷插式 （d）电气符号

6、交流接触器（KM）
含义：自己看书本归纳。
交流接触器实物如图所示：

交流接触器结构示意图：
1－主触头 2－常闭辅助触头
3－常开辅助触头 4－动铁芯
5－电磁线圈 6－静铁芯
7－灭弧罩 8－弹簧

结构图
电气图形符号：

特点：接触器分交流接触器和直流接触器两大类，常用于频繁接通和断开带有负载的主电路，可以切断过电流，但不用来切断短路电流。
交流接触器的主要技术参数：
（1）额定电压：接触器铭牌时标注的额定电压是指主触点的额定电压，常用的见表1。
（2）额定电流：接触器铭牌时标注的额定电流是指主触点的额定电流，常用的见表1。
表1

直流接触器
交流接触器
额定电压(V)
110.220,440,660
127,220,380,500,660
额定电流(A)
5,10,20,40,60,100,150，
250,400,600
5,10,20,40,60,100，l50，250,400,600

（3）线圈的额定电压：线圈正常工作时的电压，常用的见表2。
表2
直流线圈(V)
交流线圈(V)
24,48,100,220,440
36，ll0,127,220,380

（4）接通和分断能力：指主触点在规定条件下能可靠地接通和分断的电流值。在此电流值下，接通时主触点不应发生熔焊，分断时主触点不应发生长时间的燃弧，若超出此电流值，则应由熔断器或断路器等保护电器来完成任务。
常见的接触器使用类别及其典型用途见表3。
表3
电流类型
使用类别
典型用途

AC
交流

ACl
AC2
AC3
AC4
无感或微感负载、电阻炉
线绕式电动机的启动和中断
笼型电动机的启动和中断
笼型电动机的启动、反接制动、反向和点动

DC
直流
DCl
DC3
DC5
无感或微感负载、电阻炉
并励电动机的启动、反接制动、反向和点动
串励电动机的启动、反接制动、反向和点动

（5）额定操作频率：指每小时的操作次数，交流接触器最高为
600次/h，直流接触器最高为1200次/h。

CJX系列交流接触器规格及参数

额定工作
可控电动机功率(kW)
额定操作

额定绝缘
机械寿命
电流（A）
AC-3
AC-4
频率(Hz)
额定发
型号

电压（V）

（百万次）

AC-3

AC-4

230V/400V/500V

690V/400V

AC-3

AC-4
热电流
(A)
CJXl—9
680
10
9
3.3
2.4／4／5.5
5．5／1.4
1 200
300
20
CJXl一l6
680
lO
16
7.7
4／7.6／10
ll／3.5
1 200
300
30
CJXl一85
1000
8
85
42
28／45／59
67／22
600
300
90
CJXl一l70
1000
8
170
75
55／90／l l8
156／40
700
200
210

交流接触器的选择主要考虑主触点的额定电压、额定电流、辅助触点的数量与种类，吸引线圈的电压等级和操作频率等。

7、继电器（KA）
含义：自己看书本归纳。
继电器实物如图所示：

(a)中间继电器 (b)时间继电器 (C)热继电器 (d)电压和电流继电器

继电器的分类：
按继电器的动作信号来分类一般有
（1）电信号继电器，如电压型继电器、电流型继电器、中间继电器、热继电器和时间继电器等。
（2）其他信号继电器，如压力继电器、气体继电器、速度继电器、温度继电器等。

电动机控制电路常用继电器：
中间继电器外形结构示意图：

中间继电器的电气符号：

（a）线圈
（b）常开触点
（c）常闭触点

热继电器结构图：

热继电器电气符号：

时间继电器结构示意图：

通电延时继电器

断电延时继电器
时间继电器电气符号：

(a)线圈一般符号 (b)通电延时线圈 (c)继电延时线圈
(d)延时闭合常开触点 (e)延时断开常闭触点
(f)延时断开常开触点 (g)延时闭合常闭触点 (h)瞬动触点

特点：电信号型继电器本身的动作原理与接触器相似，但继电器一般是根据保护信号的变化而动作的（中间、时间继电器例外），继电器的触点无灭弧功能，因此继电器的触点只能用于控制或保护电路中。

常用电工元器件图形符号：

电工用图中常用文字符号：

常用低压电器的分类和用途
电器名称
主要品种
用 途

刀开关

负荷开关

熔断式开关

用于电路的接通或分断

转换开关

组合开关

换向开关
用于两种以上电源或负载的转换，

接通或分断电路

控制电器

自动开关

塑壳式自动开关
限流式自动开关

漏电保护自动开关

用于线路过载、短路或欠压保护

接触器

交流接触器

直流接触器
主要用于远距离频繁启动或控制电

动机，接通或分断正常工作的电路

继电器

中间继电器
速度继电器
时问继电器

用于控制其他电器的通与断

保护电器

熔断器

无填料熔断器
有填料熔断器
快速熔断器
自动熔断器

用于线路或电器设备的过载和短路
保护

热继电器

当负载过热、过载时，断开电源

三、电动机的构造与基本原理
电动机实物如图所示：
电动机的构造：
定子――由机座、定子铁芯和定子绕组构成
电动机的构造
转子――由转子铁芯、转子绕组和转轴构成

三相异步电动机外形：

1端盖；2一轴承盖；3一转轴；4一吊环；
5散热翅；6铭牌；7罩壳；8一接线盒；9一机座
三相异步电动机结构示意图：

单相异步电动机实物图：

单相异步电动机结构示意图：

直流电动机实物图：

直流电动机结构示意图：

常见典型异步电动机控制电路
1、全压连动控制电路

2、正反转控制电路

3、顺序控制电路

4、串联电阻降压起动控制电路

5、Y-Δ转换降压起动控制电路

6、C650车床控制电路
